Подкладки керамические ESAB OK Backing Concave 16

Описание керамических подкладок на алюминиевой самоклеящейся ленте OK Backing Concave 16

Керамические подкладки - ESAB OK Backing Concave 16 - блок белых керамических подкладок из 25 элементов длиной 600 мм предназначенный для формирования обратного валика при сварке в V- образную разделку кольцевых и прямолинейных швов, собранный на самоклеящейся алюминиевой фольге. Применяются для сварки в защитных газах металопорошковыми проволоками или проволоками сплошного сечения. Подкладка полностью готова к применению, и требуется только снять защитный слой с клеящейся поверхности. Керамические блоки можно резать, что позволяет выполнять кольцевые швы меньшего радиуса, однако расчетная тепловая нагрузка у них ниже, чем у PZ 1500/87. Подкладка полностью готова к применению, и требуется только снять защитный слой с клеящейся поверхности.

Керамические подкладки ЭСАБ уменьшают время сварки

Применение керамических подкладок ESAB, позволяет использовать более высокие режимы при сварке корня шва, как при полуавтоматической сварке, так и при сварке штучным электродом (особенно при сварке протяжённых швов)

Лёгкая подготовка соединения с керамическими подкладками ESAB OK Backing Concave 16

• OK Backing Concave 16 с трапециевидной канавкой можно применять на стыковых соединениях, с колебаниями зазора от 4 до 7 мм
• отсутствие строжки и зачистки
• формируют обратный валик
• обеспечивают качественное соединение, со значительно меньшим риском дефектов
• уменьшают время на сварку, зачистку - нет необходимости выстрагивать корневой проход с последующей подваркой обратной стороны

Простая и точная установка керамических подкладок ESAB

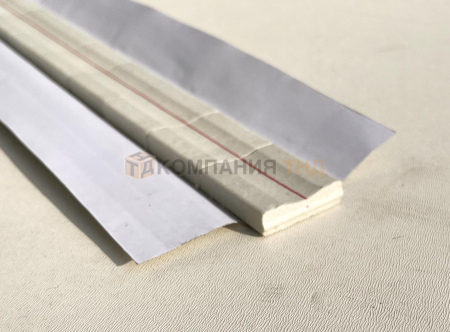

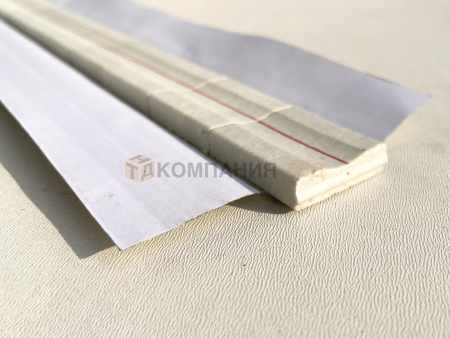

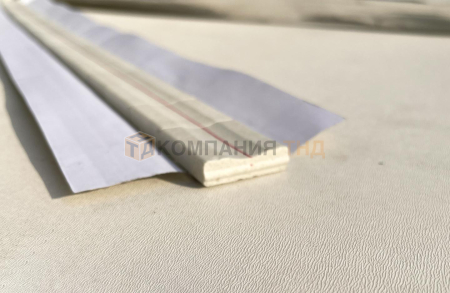

Нанесённая двухсторонняя центральная линия, упрощает установку керамических подкладок на стык. Между собой стыковка элементов осуществляется по принципу шип/паз. Для удобства работы в перчатках, защитная бумага, закрывающая клеящий слой, перекрывает фольгированный слой.

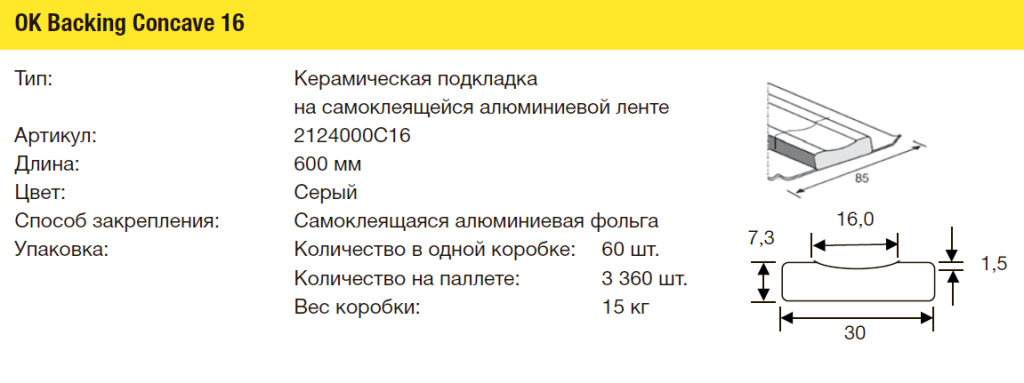

Особенности керамических подкладок OK Backing Concave 16

• канавка полукруглой формы (Ш х Г: 16х1,3 мм)
• подходит для работы металло-порошковыми проволоками, проволоками сплошного сечения.

• сварка стыковых швов прямых и криволинейных поверхностей
• минимальный радиус кривизны: 200 мм.

• Длина одной полосы: 600 мм (состоит из 20-ти сегментов длиной 30 мм * шириной 27 мм)
• Ширина: 27 мм

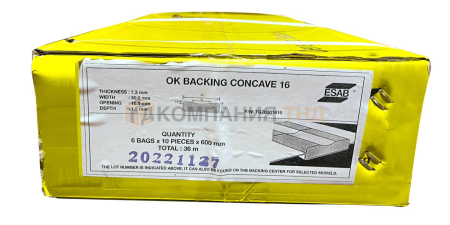

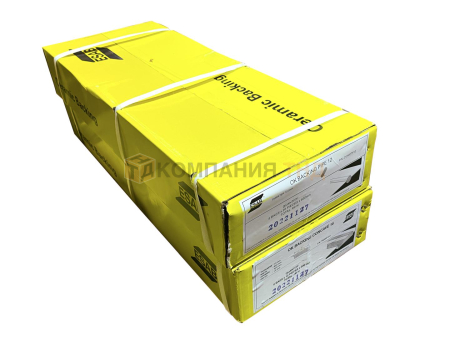

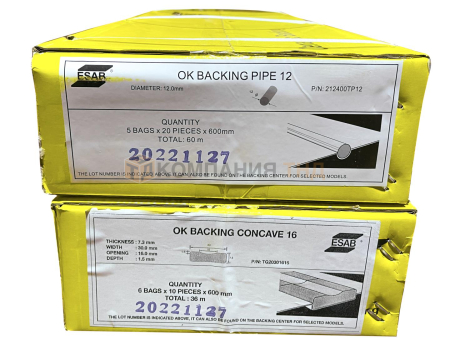

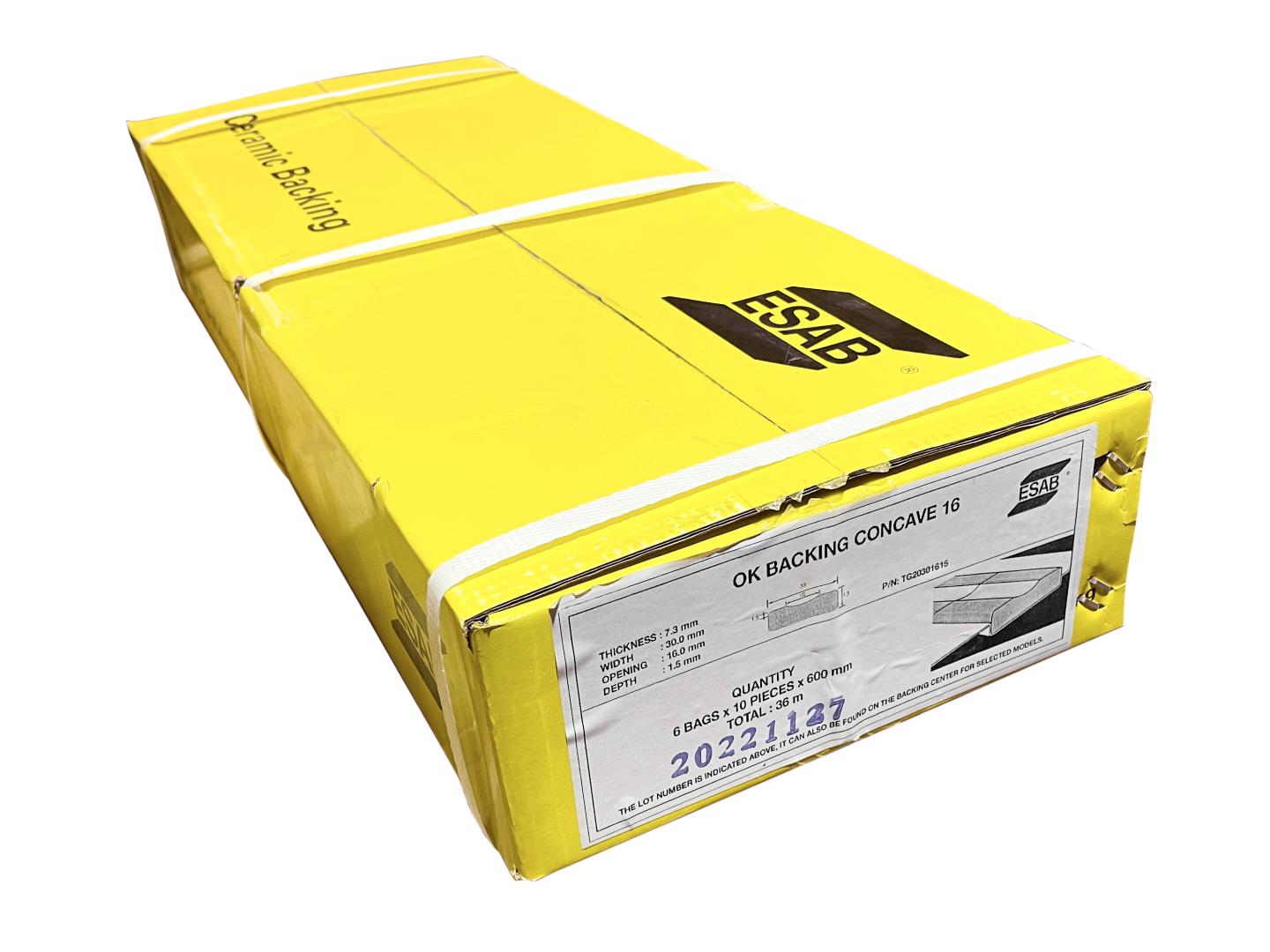

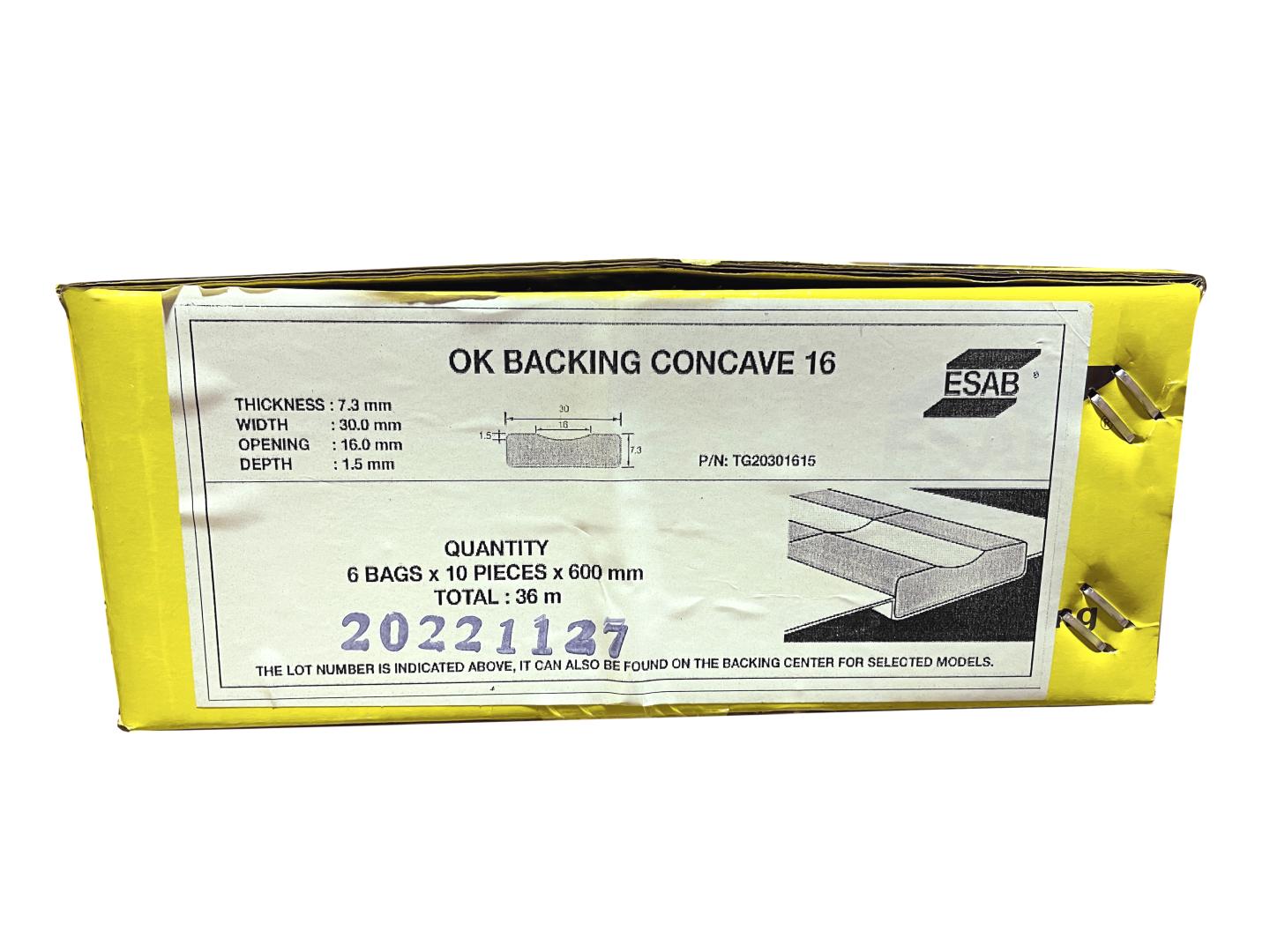

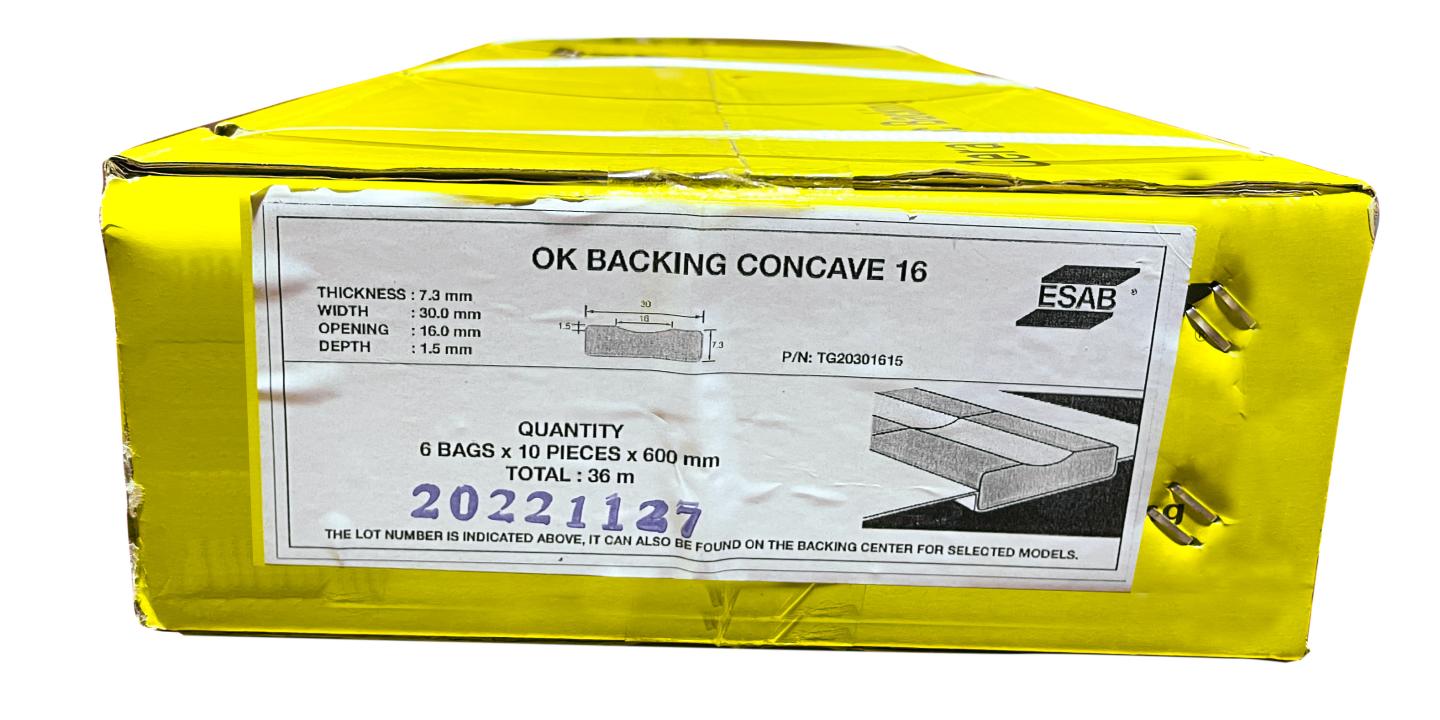

• Количество в упаковке: 60 шт. (60 полос, всего 36 метров)
• Количество в паллете: 3360 шт.

Заметки по применению керамических подкладок ЭСАБ ОК Backing Concave 16:

Зазор, должен быть выдержан, в пределах 4-5 мм.

Преимущества керамических подкладок Backing Concave/Rectangular 16

1. Сокращают время сварки: применение керамических подкладок, позволяет использовать более высокие режимы при сварке корня шва, как при полуавтоматической сварке, так и при сварке штучным электродом (особенно при сварке протяжённых швов)

2. Несложная подготовка соединения:

Подкладки этой модификации можно применять на стыковых соединениях к зазорам от 4 до 7 мм.

• отсутствие строжки и зачистки - формируют обратный валик
• обеспечивают качественное соединение практически без рисков дефектов
• уменьшают время на сварку, зачистку - нет необходимости выстрагивать корневой проход с последующей подваркой обратной стороны

3. Простая и точная установка:

• Нанесённая двухсторонняя центральная линия упрощает установку керамических подкладок на стык. Между собой стыковка элементов осуществляется по принципу шип/паз.
• Удобно работать в перчатках, поскольку защитная бумага, закрывающая клеящий слой, перекрывает фольгированный слой.


Информация для заказа керамических подкладок ESAB OK Backing Concave
