Керамические подкладки ESAB: Революция в технологии сварки

Инновации в сварке: применение керамических подкладок ESAB

В современной сварочной индустрии непрерывно ищутся способы повышения эффективности и качества сварных соединений. Одним из значительных достижений в этом направлении стало внедрение керамических подкладок, о чем шла речь на вебинаре компании ESAB. Этот материал представляет собой существенный прорыв, позволяющий улучшить качество сварных швов и одновременно снизить затраты на производство.

Преимущества керамических подкладок

Керамические подкладки ESAB обеспечивают ряд неоспоримых преимуществ, среди которых:

• Улучшение качества шва благодаря идеальному выравниванию и формированию корня шва без необходимости дополнительной обработки.
• Экономия времени и материалов за счет отсутствия необходимости в выборке металла корневого прохода, что особенно актуально при работе с нержавеющей сталью.
• Возможность избежать поддува газом при сварке нержавеющих сталей - Защита от окисления обратной стороны шва, обеспечиваемая поддувом и изоляцией, что исключает возникновение цветов побежалости и окислительных пленок.
• Упрощение подготовки кромок - Снижение затрат на подготовку и сварку, включая экономию на зачистке и дополнительной обработке швов.
• Сварка на бОльших токах
• Отсутствие необходимости выборки металла корневого прохода

• Гарантированное проплавление и внешний вид обратного шва

Применение керамических подкладок

Особенности керамических подкладок ЭСАБ

• Отсутствие влияния на химический состав и механические свойства металла шва
• Негигроскопичность керамических подкладок

Обратите внимание, керамические подкладки не влияют на химический состав металла шва, не меняют соответственно механические свойства его, они только обеспечивают поддержку с противоположной стороны и формируют шов с обратной стороны. Только поддерживают и формируют корень шва, но без влияния на химический состав. Поэтому, одобрение НАКС, например, на них не требуется. И нет специальных одобрений, например, РМРС, морской регистр на керамику не требуется. Потому что подкладки просто не влияют на химию. Кроме того, керамические подкладки, не гигроскопичны. В воде их хранить не нужно, но при обеспечении нормальных условий хранения, они могут лежать очень долго, в обычных условиях хранения, и не впитывать влагу. И это очень важно, например, содержание диффузионного водорода они обеспечивают в районе 2 мл на 100 грамм металла. И керамика не будет влиять на повышение содержания диффузионного водорода.

Виды керамических подкладок и их применение

В линейке продукции ESAB представлены два основных типа керамических подкладок: плоские(OK Backing Rectangular и OK Backing Concave) и круглые (OK Backing Pipe). Плоские подкладки могут иметь трапецеидальную (OK Backing Rectangular) или полукруглую канавку (OK Backing Concave), что определяет их применение в зависимости от типа сварочного процесса.

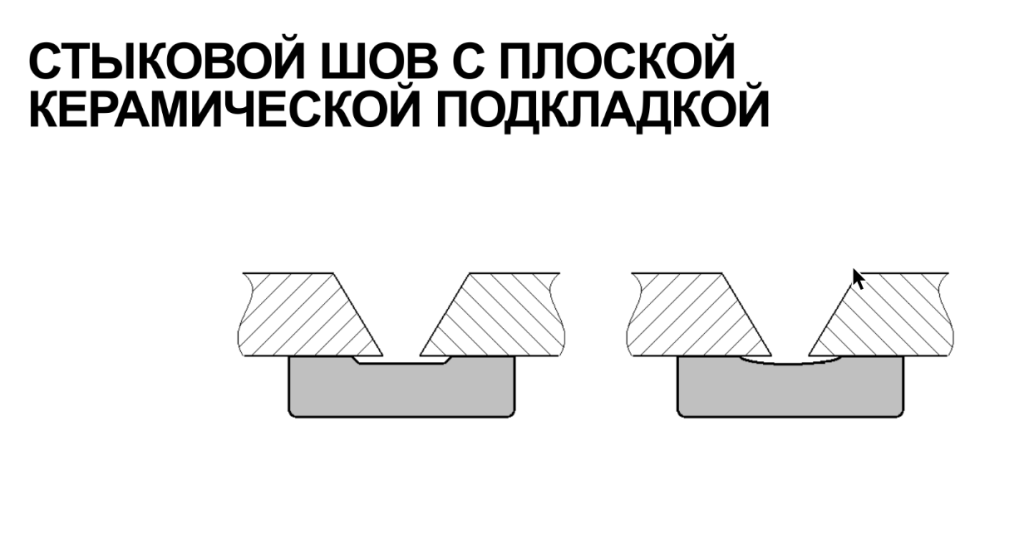

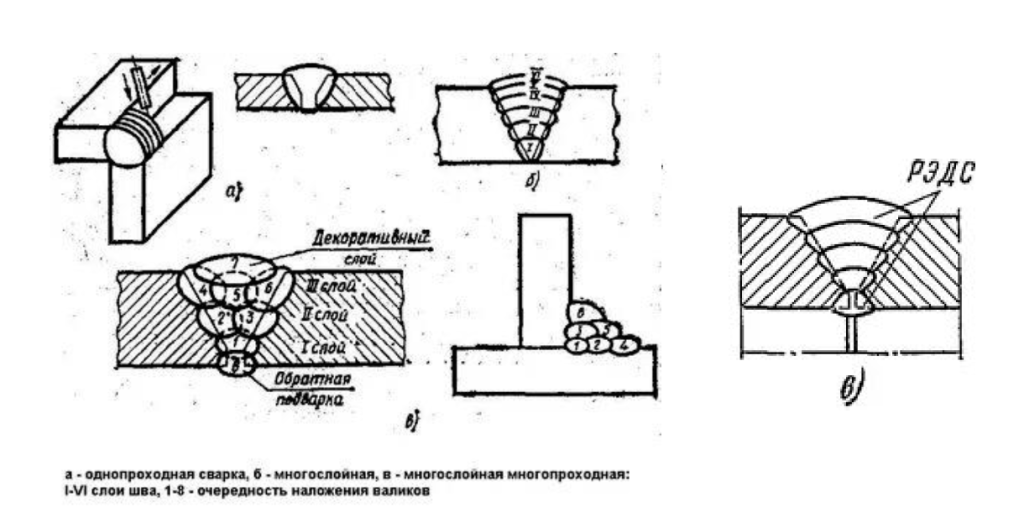

Стыковой шов с плоской керамической подкладкой

Подкладки с трапецеидальной канавкой идеально подходят для процессов со шлакообразованием, так как углы канавки способствуют отводу шлака и предотвращают его воздействие на формирование шва. Полукруглые и круглые подкладки рекомендуются для процессов без образования шлака, обеспечивая идеальную форму корня шва.

Плоская керамика может иметь трапецеидальную канавку, или круглую, скругленную канавку. Вот это принципиальнейший момент, который сварщики должны четко себе представлять. Итак, есть несколько типов сварочных материалов и сварочных процессов, там где образуется шлак - это сварочные электроды, это рутиловые порошковые проволоки, это сварка под слоем флюса. Это процессы, где образуется шлак. И именно в процессах, где есть шлак, должны использоваться керамические подкладки с трапецеидальной канавкой (OK Backing Rectangular). Именно в эти углы трапеции уходят остатки шлака, они там накапливаются, и они не влияют на внешний вид шва. Обязательно нужно использовать только такие керамические подкладки. Иногда неправильно используют для таких процессов и полукруглые. Плоские подкладки с полукруглой канавкой используются в процессах, где шлака нет  - там прекрасно себя зарекомендовали керамические подкладки с полукруглой канавкой OK Backing Concave.

Вот этот момент просим отметить для себя и запомнить - если нет шлака - используется полукруглая канавка (OK Backing Concave), в случае процесса со шлаком - трапециедальная канавка (OK Backing Rectangular).

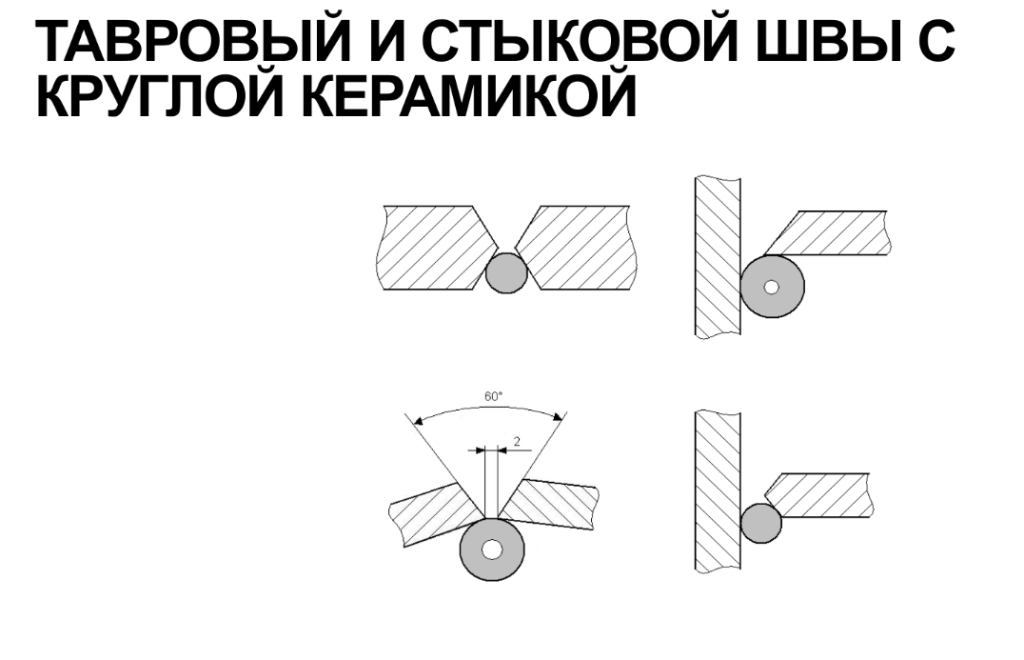

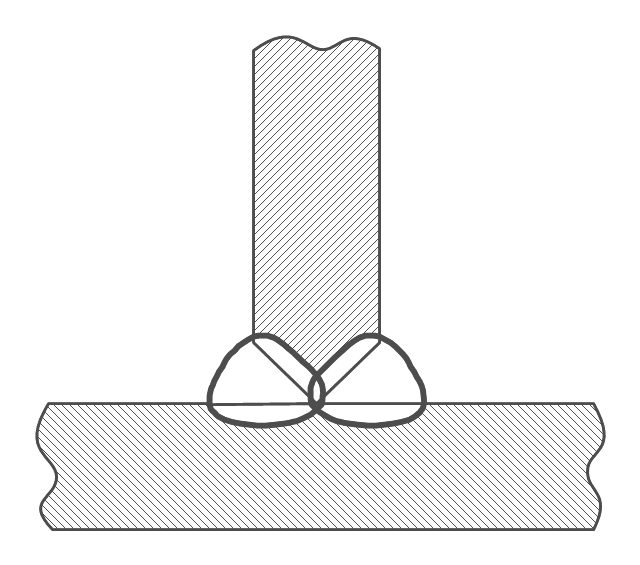

Тавровый и стыковой швы с круглой керамикой

Второй тип керамических подкладок - это круглые подкладки (OK Backing Pipe), поэтому вот для таких тавровых и стыковых соединений используется круглая подкладка.

Круглые подкладки используются для круглых соединений и, как и плоские, приклеиваются к задней стороне шва с помощью адгезивной алюминиевой фольги, что упрощает их установку и обеспечивает надежное прилегание.

Виды керамических подкладок ЭСАБ

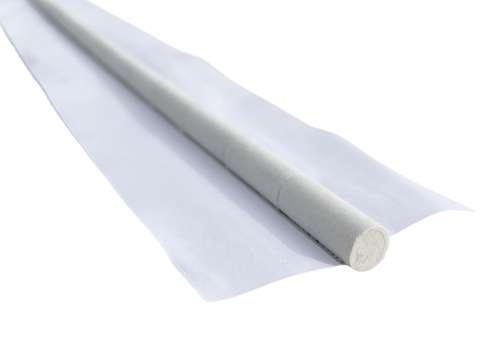

Цилиндрическая подкладка на самоклеящейся алюминиевой фольге

• OK Backing Pipe 6
• OK Backing Pipe 9
• OK Backing Pipe 12
• OK Backing Pipe 15
• OK Backing Pipe 20

Керамическая подкладка на самоклеящейся алюминиевой фольге с трапециевидной канавкой

• OK Backing Rectangular 13
• OK Backing Rectangular 16

Керамическая подкладка на самоклеящейся алюминиевой фольге с полукруглой/вогнутой канавкой

• OK Backing Concave 6
• OK Backing Concave 10
• OK Backing Concave 13
• OK Backing Concave 16

Применение и эффективность

Применение керамических подкладок ESAB позволяет добиться не только высокого качества сварных соединений, но и значительной экономии за счет уменьшения затрат на подготовительные работы и последующую обработку швов. При этом они не влияют на химический состав металла шва и не требуют специальных одобрений, что делает их универсальным решением для различных сварочных процессов.

Особое внимание стоит уделить условиям хранения керамических подкладок. Несмотря на их негигроскопичность, обеспечение правильных условий хранения способствует длительному сроку службы и сохранению первоначальных характеристик. Это особенно важно для обеспечения низкого содержания диффузионного водорода в сварном шве, что является критическим параметром для предотвращения пористости и других дефектов.

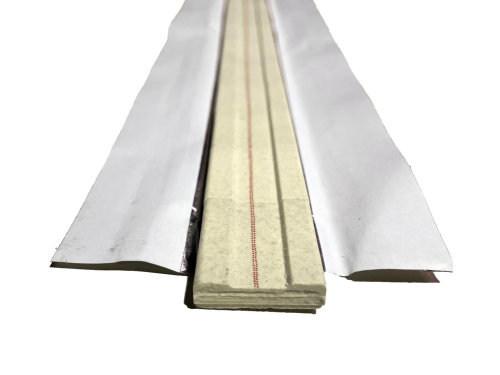

Выбор подкладок для конкретных задач

Выбор типа керамической подкладки зависит от ряда факторов, включая тип сварочного процесса, форму и размеры соединения, а также требования к качеству и внешнему виду сварного шва. Важно правильно определиться с выбором между трапециедальными и полукруглыми канавками для плоских подкладок, а также выбрать соответствующий диаметр для круглых подкладок, что обеспечит оптимальное формирование шва и его качество.

ESAB предлагает широкий ассортимент керамических подкладок, включая специальные варианты с различной шириной канавок и диаметром для круглых подкладок, что позволяет подобрать наиболее подходящий вариант для любых сварочных задач.

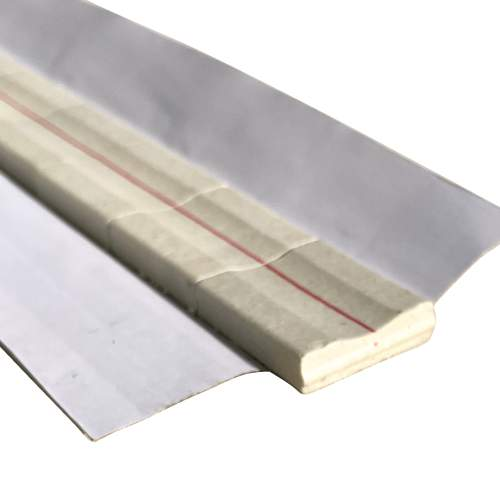

Подкладки крепятся к изделию с обратной стороны шва, но вы знаете практически все все больше и больше, стопроцентное применение имеют подкладки на адгезивной алюминиевой фольге. Подкладки имеет крылья из фольги с клеящим слоем, который закрыт защитной бумагой. Снимают слой бумаги, и керамика приклеивается с обратной стороны шва. Все. Быстро, эффективно и достаточно бюджетно. Кроме того,в случае плоских подкладок ЭСАБ - у них есть центральная линию на канавке, что очень практично, точки зрения крепления и центровки.

Практические советы

При работе с керамическими подкладками важно учитывать их способность к легкому разделению, что позволяет легко адаптировать длину подкладки под размер свариваемого шва. Это особенно удобно при выполнении работ на малых участках или в условиях ограниченного пространства.

Также рекомендуется обращать внимание на маркировку и информацию на упаковке, которая содержит сведения о длине подкладок в коробке и может служить руководством при планировании сварочных работ и расчете необходимого количества материалов.

Заключение

Применение керамических подкладок от ESAB является эффективным решением для повышения качества сварных соединений, сокращения времени на подготовку и сварку, а также для оптимизации затрат. Правильный выбор и использование керамических подкладок позволяют достичь высоких результатов в сварке, обеспечивая долговечность и надежность сварных конструкций.
