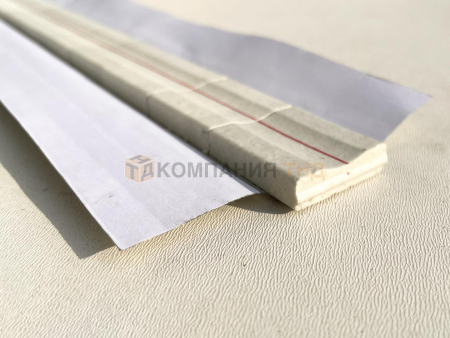

Подкладки керамические ESAB OK Backing Concave 13

Описание керамических подкладок на алюминиевой самоклеящейся ленте OK Backing Concave 13

Керамические подкладки - ESAB OK Backing Concave 13 с вогнутой канавкой, предназначены для стыковых соединений, с толщиной стенки от 5 мм. Самоклеющаяся алюминиевая фольга надёжно закрепляет керамические подкладки на стыке. Применяются при сварке углеродистых, низколегированных , нержавеющий сталей, цветных сплавов. Применяются для качественной сварки корня шва в среде защитных газов, порошковыми проволоками, проволоками сплошного сечения или штучными электродами во всех пространственных положениях.

Керамические подкладки ЭСАБ уменьшают время сварки

Применение керамических подкладок ESAB, позволяет использовать более высокие режимы при сварке корня шва, как при полуавтоматической сварке, так и при сварке штучным электродом (особенно при сварке протяжённых швов)

Лёгкая подготовка соединения с керамическими подкладками ESAB OK Backing Concave 13

• OK Backing Concave 13 с трапециевидной канавкой можно применять на стыковых соединениях, с колебаниями зазора от 4 до 7 мм
• отсутствие строжки и зачистки
• формируют обратный валик
• обеспечивают качественное соединение, со значительно меньшим риском дефектов
• уменьшают время на сварку, зачистку - нет необходимости выстрагивать корневой проход с последующей подваркой обратной стороны

Простая и точная установка керамических подкладок ESAB

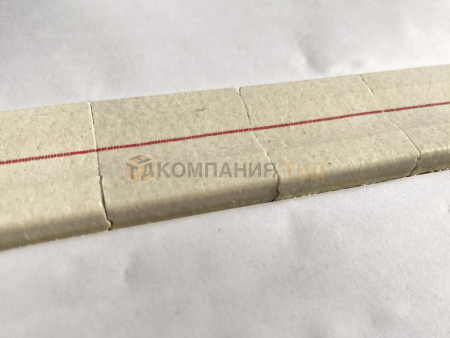

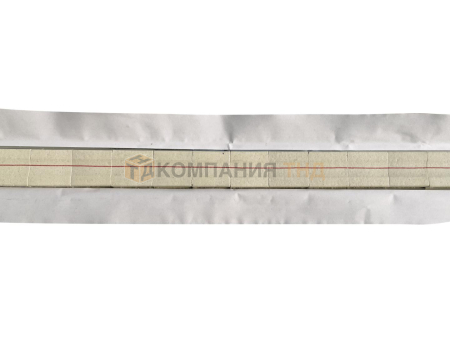

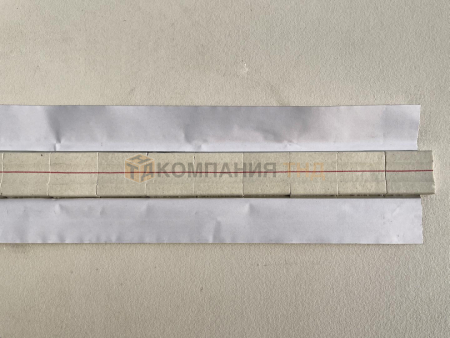

Нанесённая двухсторонняя центральная линия, упрощает установку керамических подкладок на стык. Между собой стыковка элементов осуществляется по принципу шип/паз. Для удобства работы в перчатках, защитная бумага, закрывающая клеящий слой, перекрывает фольгированный слой.

Особенности керамических подкладок OK Backing Concave 13

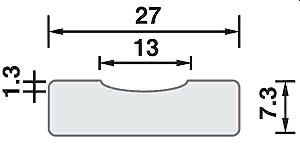

• канавка полукруглой формы (Ш х Г: 13х1,3 мм)
• подходит для работы металло-порошковыми проволоками, проволоками сплошного сечения.

• сварка стыковых швов прямых и криволинейных поверхностей
• минимальный радиус кривизны: 200 мм.

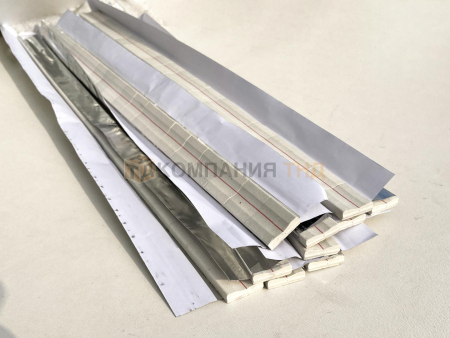

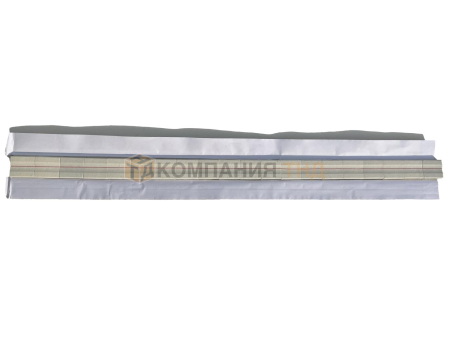

• Длина одной полосы: 600 мм (состоит из 20-ти сегментов длиной 30 мм * шириной 27 мм)
• Ширина: 27 мм

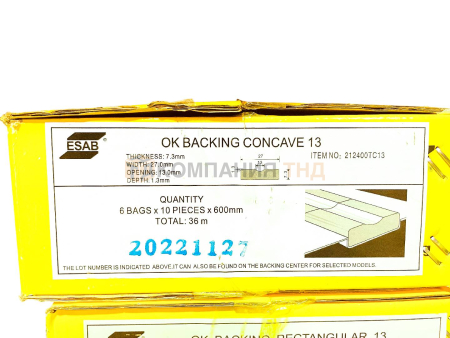

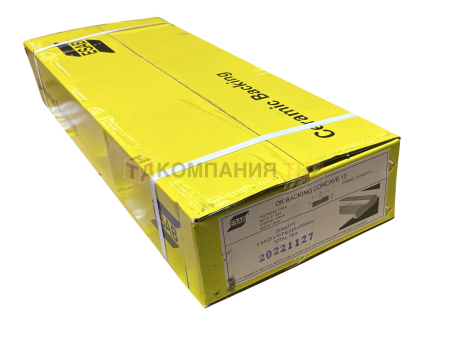

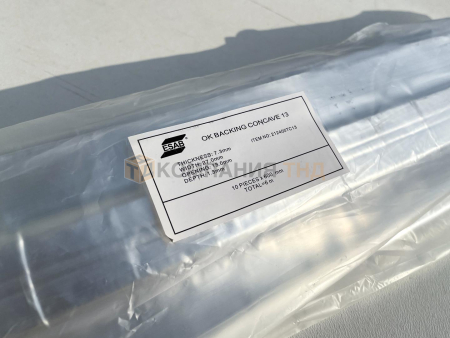

• Количество в упаковке: 60 шт. (60 полос, всего 36 метров)
• Количество в паллете: 3360 шт.

Заметки по применению керамических подкладок ЭСАБ ОК Backing Concave 13:

Зазор, должен быть выдержан, в пределах 4-5 мм.

Преимущества керамических подкладок Backing Concave/Rectangular 13

1. Сокращают время сварки: применение керамических подкладок, позволяет использовать более высокие режимы при сварке корня шва, как при полуавтоматической сварке, так и при сварке штучным электродом (особенно при сварке протяжённых швов)

2. Несложная подготовка соединения:

Подкладки этой модификации можно применять на стыковых соединениях к зазорам от 4 до 7 мм.

• отсутствие строжки и зачистки - формируют обратный валик
• обеспечивают качественное соединение практически без рисков дефектов
• уменьшают время на сварку, зачистку - нет необходимости выстрагивать корневой проход с последующей подваркой обратной стороны

3. Простая и точная установка:

• Нанесённая двухсторонняя центральная линия упрощает установку керамических подкладок на стык. Между собой стыковка элементов осуществляется по принципу шип/паз.
• Удобно работать в перчатках, поскольку защитная бумага, закрывающая клеящий слой, перекрывает фольгированный слой.

Представлены 2 варианта керамических подкладок

OK Backing Concave 13
• подходит для работы металло-порошковыми проволоками, проволоками сплошного сечения. • сварка стыковых швов прямых и криволинейных поверхностей • минимальный радиус кривизны: 200 мм.

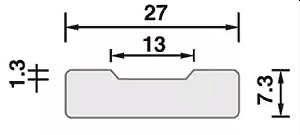

OK Backing Rectangular 13
• канавка трапециевидной формы (Ш х Г: 13х1,3 мм) • подходит для работы электродами, порошковой проволокой • сварка стыковых швов прямых и криволинейных поверхностей • минимальный радиус кривизны: 200 мм. (Зазор не должен превышать 4-5 мм.)

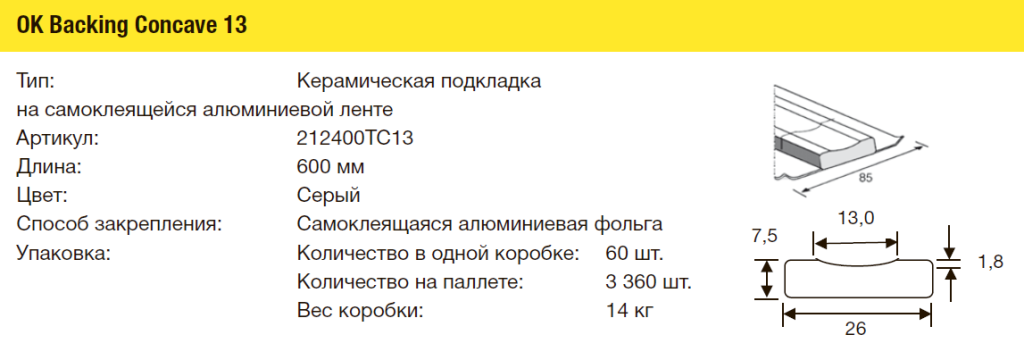

Информация для заказа керамических подкладок ESAB OK Backing Concave
