Керамические подкладки ESAB: Эффективная односторонняя сварка
Керамические подкладки - снижение затрат за счет односторонней сварки
Эффективная односторонняя сварка
- Керамические подкладки
- Преимущества работы с керамическими подкладками различного поперечного сечения
- Варианты крепления и инструкции по применению
- Ассортимент продукции
- Цилиндрические керамические подкладки
- Керамические подкладки с трапециевидной канавкой
- Керамические подкладки с полукруглой/вогнутой канавкой
- Рекомендации по хранению

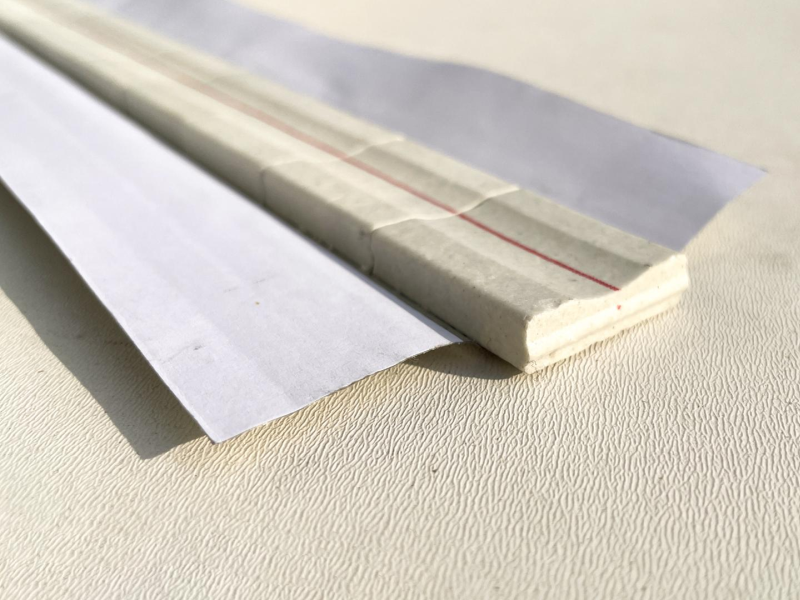

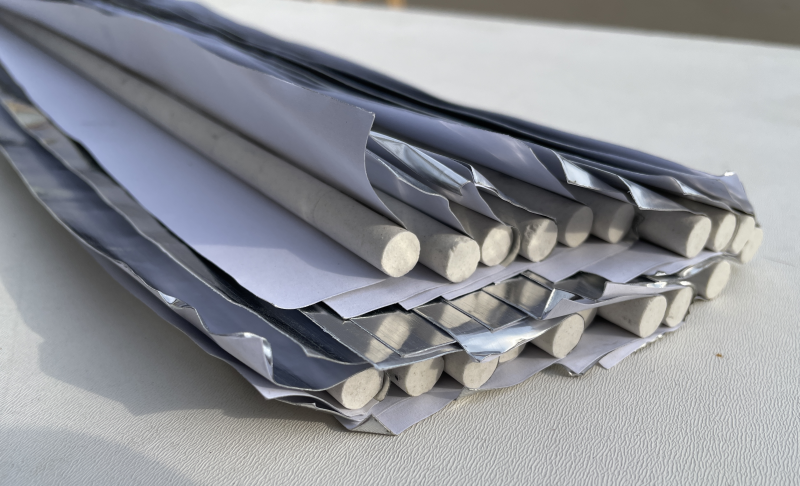

Керамические подкладки ЭСАБ
Керамические подкладки для односторонней сварки находят все большее применение. Сварка с применением керамики, изначально применявшаяся в судостроении, теперь получает все большее распространение при строительстве сосудов высокого давления, резервуаров, мостов и промышленных установок. Преимущества данной технологии признаны многими компаниями, занимающимися сваркой. Но в чем именно заключаются особые преимущества односторонней сварки с керамикой?
Повышение производительности сварки благодаря более высоким сварочным токам
Использование керамической подкладки позволяет выполнять корневой проход на более высоком сварочном токе. Это позволяет при MAG сварке перейти в струйный процесс, что приводит к уменьшению количества брызг, а при MMA сварке дает возможность работы с электродами большего диаметра.
Более простая подготовка кромок
Большой выбор плоских керамических подкладок с различной шириной канавок позволяет адаптироваться к различной величине зазора в кромках. При помощи некоторых типов керамики можно производить сварку при зазорах шириной до 10 мм. Это сокращает время на выравнивание металлических листов.
Отсутствие необходимости выборки корня шва
В отличие от традиционного первого прохода с дальнейшей выборкой корня шва, при сварке с использованием керамических подкладок получается качественный корневой шов и его не требуется выбирать. Таким образом экономятся сварочные материалы и со- кращается время сварки.
Гарантированное проплавление и отличный внешний вид шва
Более высокие сварочные токи при выполнении корневого шва обеспечивают глубокое проплавление со значительным снижением риска возникновения дефектов. Образующий- ся качественный корневой шов выполняет функцию облицовочного прохода с обратной стороны. После удаления подкладки можно увидеть гладкую обратную сторону шва с плавным переходом к основному металлу без подрезов.
Формирующий эффект обратной стороны шва
При использовании керамической подкладки на самоклеящейся алюминиевой фольге, с обратной стороны шва создается формирующий эффект, что особенно полезно при свар- ке нержавеющих сталей. Часто можно обойтись без использования поддува защитным газом с обратной стороны.
|
|
|

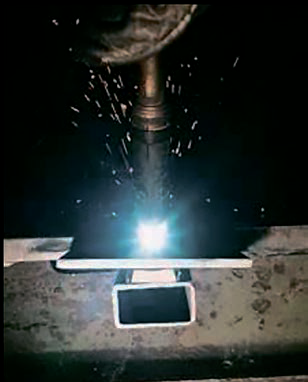

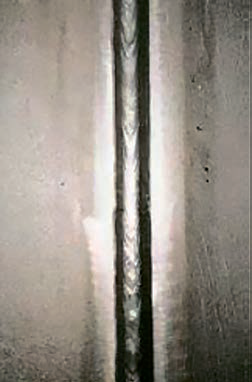

Высокая производительность: на фотографиях 2-слойный шов, выполненный металлопорошковой проволокой OK Tubrod 14.13 на керамической подкладке OK Backing Concave 13 Подготовка кромок: без разделки; толщина стенки 8 мм
Экономическая эффективность
Совокупность перечисленных преимуществ данной технологии способствует снижению затрат на сварку. Потенциальная экономия заключается, в частности, в сокращении по- терь времени на непроизводительные работы, например, выборку корня шва, выравни- вание кромок, травление и правку. Таким образом, керамическая подкладка позволяет значительно повысить производительность при ручной и MAG-сварке. При этом затраты на материалы при сварке под керамику сравнительно небольшие. ЭСАБ предлагает ши- рокий ассортимент керамических подкладок практически для всех возможных областей применения. В ассортименте ЭСАБ имеются различные варианты керамических подкла- док, которые подходят для заполнения К-, X-, V- или HV-образных разделок, кольцевых швов, стыковых швов без скоса кромок или Т-образных (тавровых) швов.
Виды керамических подкладок
Ассортимент продукции включает в себя плоские керамические подкладки с полукруглыми и трапециевидными канавками, а также цилиндрические подкладки различных диаметров.
Плоские керамические подкладки
Плоские керамические подкладки предлагаются в различных вариантах исполнения. Они различаются по форме канавки для приема металла шва и любого количества шлака. Под- кладки с полукруглой вогнутой канавкой подходят для работы со сварочными материа- лами, не образующими или образующими незначительное количество шлака, такими как сплошная проволока и порошковая проволока основного типа. Плоские керамические подкладки с трапециевидной формой канавки рекомендуется использовать в сочетании со сварочными материалами, при работе с которыми образуется большее количество шлака, такими как электроды и рутиловая порошковая проволока.
Цилиндрические керамические подкладки
Цилиндрические керамические подкладки особенно подходят для выполнения швов DV и DHV на стыковых и Т-образных (тавровых) соединениях. Диаметр подкладки выбирается в зависимости от величины зазора и угла раскрытия шва. Керамические прокладки этого типа могут использоваться в сочетании как со сварочными материалами, при работе с ко- торыми образуется шлак, так и с материалами, не образующими шлак.
|
|
|

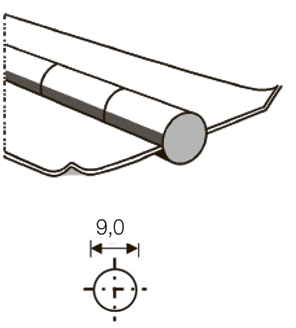

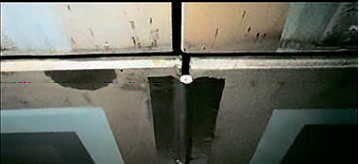

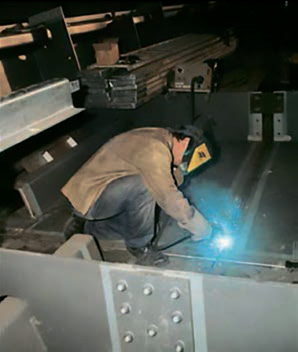

Применение цилиндрической керамической подкладки OK Backing Pipe 12 при строительстве моста. Технология сварки: MAG
Варианты крепления
Применение самоклеящейся алюминиевой фольги для крепления керамических подкладок стало установившейся практикой. Используемый клей при испарении безвреден для здоровья. Информация о соответствующих типах керамических подкладок с полукруглы- ми, трапециевидными канавками и цилиндрических подкладках приведена ниже в обзоре ассортимента продукции.

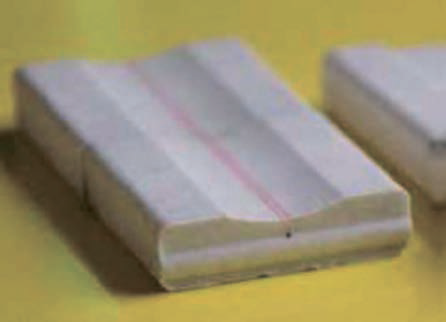

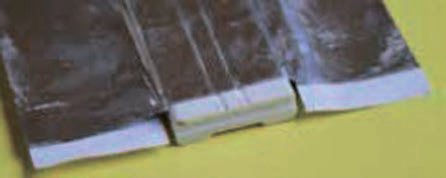

С обеих сторон подкладок OK Backing Rectangular (трапециевидная канавка) и Concave (с полукруглой канавкой) нанесена осевая линия для более удобного позиционирования. Даже длинные секции подкладок приклеиваются без зазоров, поскольку торцы подкладок снабжены системой пазов/выступов. Кроме того, с одной стороны подкладки предусмотрен защитный бумажный слой для упрощения закрепления.
|
|
|
|

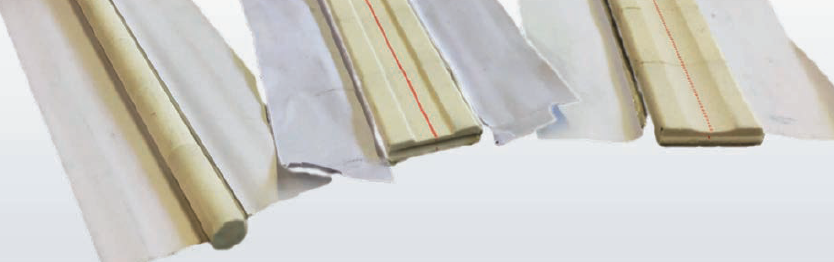

Закрепление керамической подкладки под металлическим листом с помощью самоклеящейся алюминиевой фольги.
Инструкции по применению
Сварка под керамику требует определенной практики. Необходимо обеспечить стабиль- ное положение горелки при перемещении и достаточно большой воздушный зазор, а так- же тщательно подобрать параметры сварки. ЭСАБ предлагает заказчикам пройти обу- чение по работе со своей продукцией, чтобы узнать обо всех возможностях сварки под керамику.
Ассортимент продукции

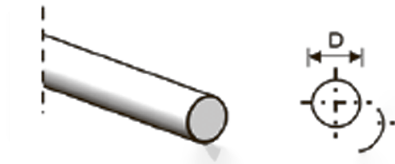

Цилиндрическая подкладка на самоклеящейся алюминиевой фольге

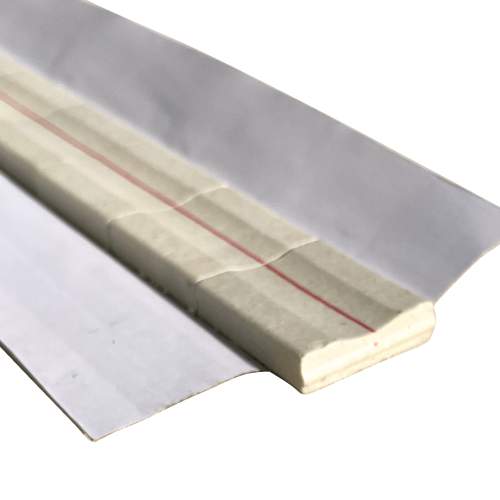

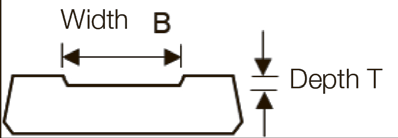

Керамическая подкладка на самоклеящейся алюминиевой фольге с трапециевидной канавкой

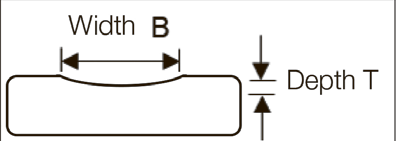

Керамическая подкладка на самоклеящейся алюминиевой фольге с полукруглой/вогнутой канавкой
Ассортимент продукции керамических подкладок ЭСАБ
| OK Backing Pipe 6 | ||
| Тип: | Круглая керамическая подкладка на самоклеящейся ленте |
 |
| Артикул: | 212400TP06 | |
| Длина: | 600 мм | |
| Цвет: | Серый | |
| Способ закрепления: | Самоклеящаяся алюминиевая фольга | |
| Упаковка: |
Количество в одной коробке: 250 шт. Количество на паллете: 14 000 шт. Вес коробки: 13 кг |
|
| OK Backing Pipe 9 | ||
| Тип: | Круглая керамическая подкладка на самоклеящейся ленте |
 |
| Артикул: | 212400TP09 | |
| Длина: | 600 мм (24 шт по 25 мм) | |
| Цвет: | Серый | |
| Способ закрепления: | Самоклеящаяся алюминиевая фольга | |
| Упаковка: |
Количество в одной коробке: 140 шт. Количество на паллете: 7 870 шт. Вес коробки: 12,0 кг |
|
| OK Backing Pipe 12 | ||
| Тип: | Круглая керамическая подкладка на самоклеящейся ленте |
 |
| Артикул: | 212400TP12 | |
| Длина: | 600 мм (24 шт по 25 мм) | |
| Цвет: | Серый | |
| Способ закрепления: | Самоклеящаяся алюминиевая фольга | |
| Упаковка: |
Количество в одной коробке: 100 шт. Количество на паллете: 5 600 шт. Вес коробки: 13,0 кг |
|
| OK Backing Pipe 15 | ||
| Тип: | Круглая керамическая подкладка на самоклеящейся ленте |
 |
| Артикул: | 212400TP15 | |
| Длина: | 600 мм | |
| Цвет: | Серый | |
| Способ закрепления: | Самоклеящаяся алюминиевая фольга | |
| Упаковка: |
Количество в одной коробке: 75 шт. Количество на паллете: 4 200 шт. Вес коробки: 14,5 кг |
|
| OK Backing Pipe 20 | ||
| Тип: | Круглая керамическая подкладка на самоклеящейся ленте |
 |
| Артикул: | 212400TP20 | |
| Длина: | 600 мм | |
| Цвет: | Серый | |
| Способ закрепления: | Самоклеящаяся алюминиевая фольга | |
| Упаковка: |
Количество в одной коробке: 40 шт. Количество на паллете: 1 600 шт. Вес коробки: 14,5 кг |
|
| OK Backing Rectangular 13 | ||
| Тип: | Круглая керамическая подкладка на самоклеящейся ленте |
 |
| Артикул: | 212400TR13 | |
| Длина: | 600 мм (размер секции: 24 шт x 25 мм) | |
| Цвет: | Серый | |
| Способ закрепления: | Самоклеящаяся алюминиевая фольга | |
| Упаковка: |
Количество в одной коробке: 60 шт. Количество на паллете: 3 360 шт. Вес коробки: 15 кг |
|
| OK Backing Rectangular 16 | ||
| Тип: | Круглая керамическая подкладка на самоклеящейся ленте |
 |
| Артикул: | 212400TR16 | |
| Длина: | 600 мм (размер секции: 24 шт x 25 мм) | |
| Цвет: | Серый | |
| Способ закрепления: | Самоклеящаяся алюминиевая фольга | |
| Упаковка: |
Количество в одной коробке: 40 шт. Количество на паллете: 2 240 шт. Вес коробки: 16 кг |
|
| OK Backing Concave 6 | ||
| Тип: | Круглая керамическая подкладка на самоклеящейся ленте |
 |
| Артикул: | 2124000C06 | |
| Длина: | 600 мм | |
| Цвет: | Серый | |
| Способ закрепления: | Самоклеящаяся алюминиевая фольга | |
| Упаковка: |
Количество в одной коробке: 60 шт. Количество на паллете: 3 360 шт. Вес коробки: 15,5 кг |
|
| OK Backing Concave 10 | ||
| Тип: | Круглая керамическая подкладка на самоклеящейся ленте |
 |
| Артикул: | 2124000C10 | |
| Длина: | 600 мм | |
| Цвет: | Серый | |
| Способ закрепления: | Самоклеящаяся алюминиевая фольга | |
| Упаковка: |
Количество в одной коробке: 60 шт. Количество на паллете: 3 360 шт. Вес коробки: 15 кг |
|
| OK Backing Concave 13 | ||
| Тип: | Круглая керамическая подкладка на самоклеящейся ленте |
 |
| Артикул: | 212400TC13 | |
| Длина: | 600 мм | |
| Цвет: | Серый | |
| Способ закрепления: | Самоклеящаяся алюминиевая фольга | |
| Упаковка: |
Количество в одной коробке: 60 шт. Количество на паллете: 3 360 шт. Вес коробки: 14 кг |
|
| OK Backing Concave 16 | ||
| Тип: | Круглая керамическая подкладка на самоклеящейся ленте |
 |
| Артикул: | 2124000C16 | |
| Длина: | 600 мм | |
| Цвет: | Серый | |
| Способ закрепления: | Самоклеящаяся алюминиевая фольга | |
| Упаковка: |
Количество в одной коробке: 60 шт. Количество на паллете: 3 360 шт. Вес коробки: 15 кг |
|
Рекомендации по хранению и работе с подкладками. Керамический материал
Керамические материалы не гигроскопичны. Даже при непосредственном контакте с во- дой они не впитывают значительного количества влаги (эффект росы). Такие материалы не требуют сушки и поэтому пригодны для использования на строительных площадках. Кера- мические подкладки можно хранить в условиях, аналогичных условиям хранения сплошной проволоки.
Подкладки ЭСАБ: проверенное качество
Керамические подкладки ЭСАБ прошли испытания на химическую нейтральность по от- ношению к металлу шва. Для керамических подкладок на самоклеящейся алюминиевой фольге используются клеи на водной основе без содержания спирта, не представляющие опасности для здоровья. Любые пары, образующиеся при сварке на керамических под- кладках ЭСАБ при испарении клея, безвредны и не представляют опасности для здоровья (исследование нидерландского института TNO). По запросу мы можем отправить вам па- спорта безопасности на керамические подкладки.
