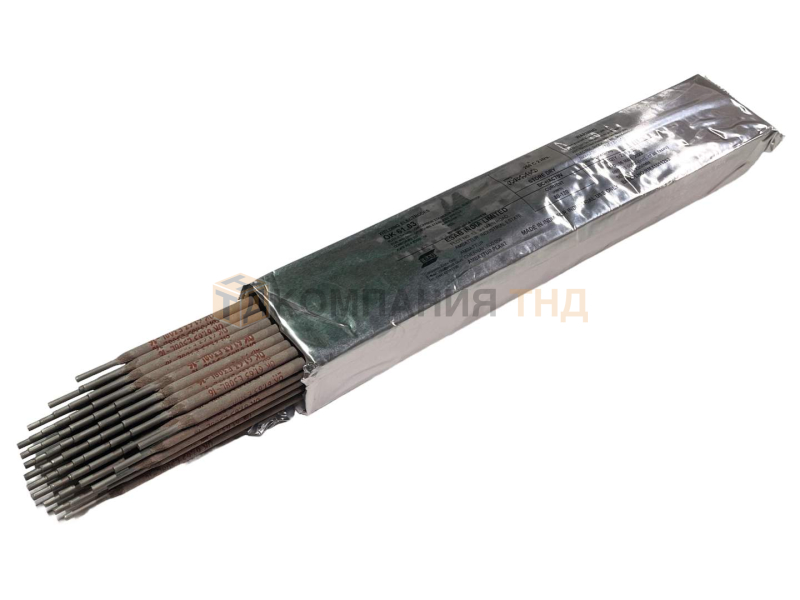

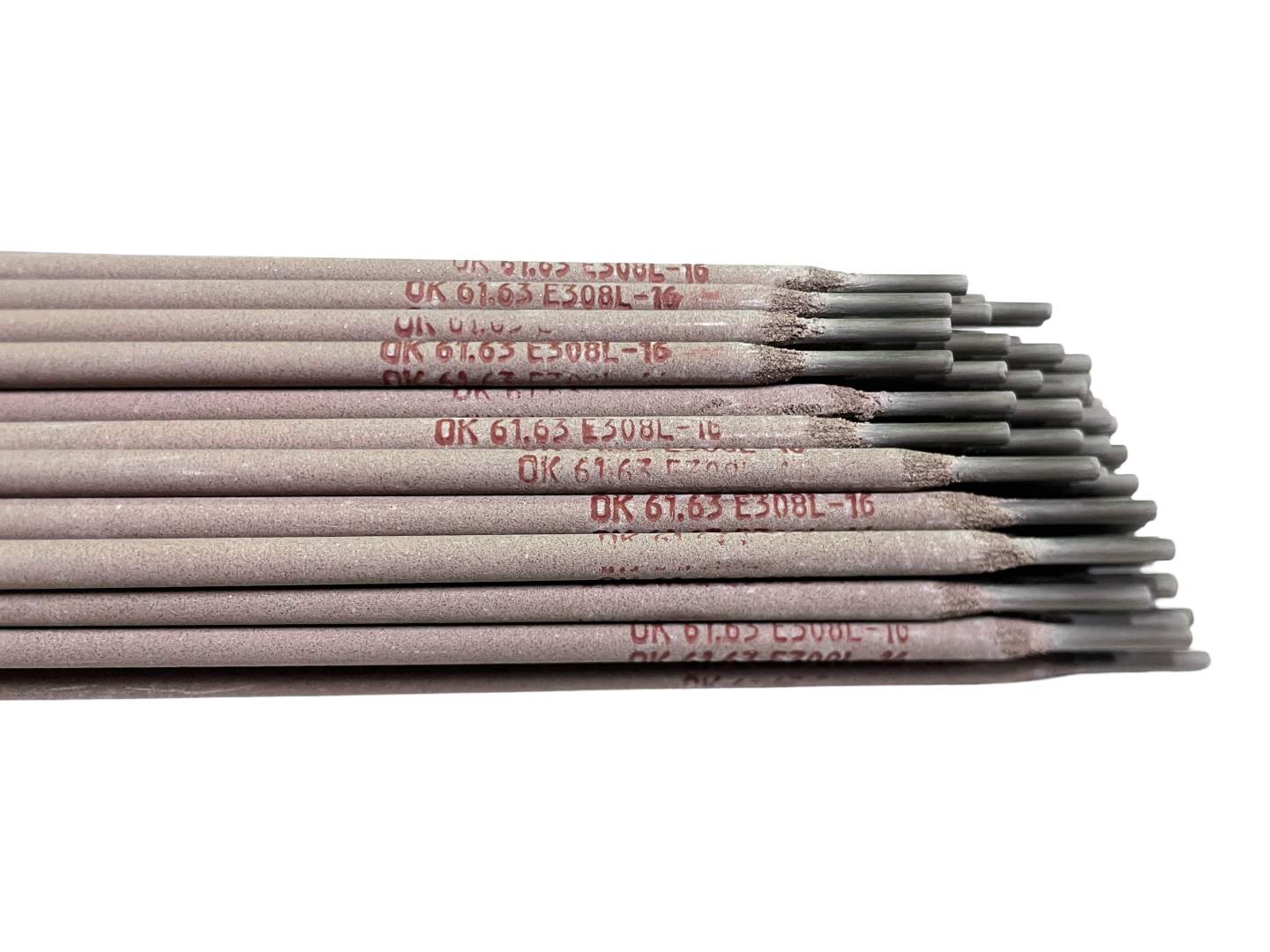

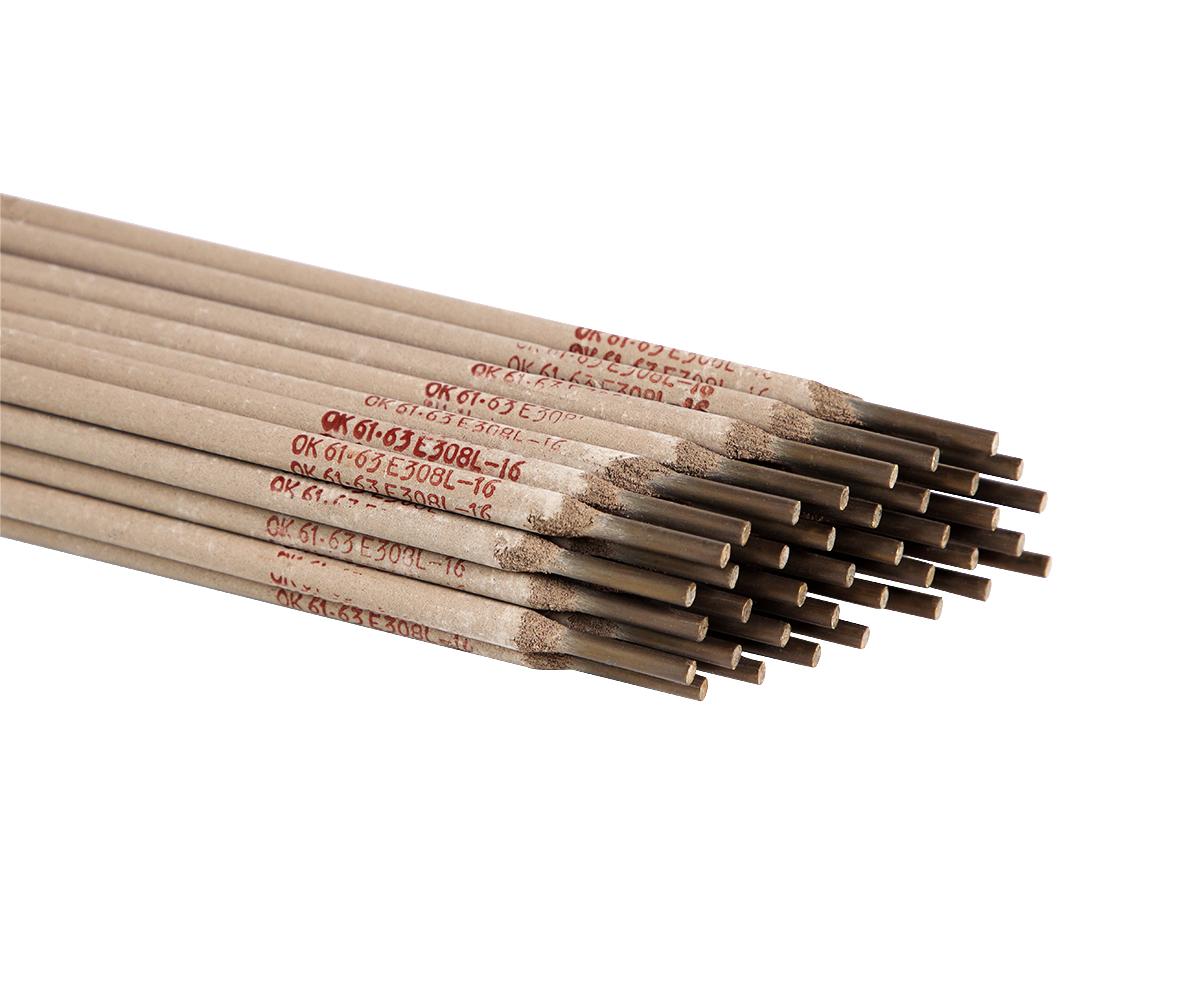

Сварочные электроды ESAB OK 61.63

Описание сварочных электродов ESAB OK 61.63 (Аналог ESAB OK 61.30, AWS E308L-16) для сварки нержавеющих сталей

Тип покрытия – рутиловое

Электрод общетехнического назначения с предельно низким содержанием углерода в наплавленном металле, предназначенный для сварки во всех пространственных положениях, кроме вертикали на спуск, изделий, эксплуатирующихся во влажных средах при температурах до 350°С из аустенитных хромоникелевых сталей типа 18% Cr/10% Ni с низким содержанием углерода, таких как 03Х18Н10, AISI 304L и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. При этом наплавленный металл стоек к образованию окалины при температурах эксплуатации до 800°С. Данные электроды можно применять для сварки стабилизированных коррозионностойких хромоникелевых сталей марок 12Х18Н10Т, ASTM: 321, 347 и им подобных, за исключением случаев, когда необходимо обеспечить сопротивляемость ползучести при повышенных температурах эксплуатации. Электрод также может применяться для сварки ферритных и ферритро- мартенситных высоколегированных коррозионностойких сталей без последующей термической обработки, когда не требуется идентичность микроструктур шва и основного металла. Благодаря отсутствию молибдена, наплавленный металл стоек к азотной кислоте. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака, легким повторным зажиганием дуги. Содержание ферритной фазы в наплавленном металле составляет около 1,5…6% (расчетное по WRC-92 – FN 3-10, типичное FN=5). Межпроходную температуру рекомендуется выдерживать не выше 150°С, а удельное тепловложение не выше 2,0 кДж/мм Ток: ~ / = (+)

• Пространственные положения при сварке: 1, 2, 3, 4, 6
• Напряжение холостого хода: 70 В
• Доступные для заказа диаметры: 2,5; 3,15 и 4,0 мм
• Режимы прокалки: 230-270°С, 2 часа

Самые популярные сварочные электроды ОК 61.63 общетехнического назначения для сварки изделий, эксплуатирующихся при температурах до 400°С из коррозионностойких хромоникелевых нержавеющих сталей марок 03Х18Н10, 08Х18Н10Т, AISI 304L, 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Сварочные электроды ESAB OK 61.63 характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5…6% (FN 3-10).

Сварочные электроды ЭСАБ ОК 61.63 успешно применяются для сварки нержавеющих сталей марок 03Х18Н11, 06Х18Н11, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 304 и т.п. Универсальный электрод ESAB OK 61.63 со сверхнизким содержанием углерода для сварки нержавеющих сталей. Электрод эсаб ок 61.63 легко зажигается (в том числе и повторно), дает хорошее формирование шва, при сварке шлак самоотделяется. Сварочные электроды OK 61.63 обеспечивают стойкость против межкристаллитной коррозии. Жаростойкость — до 450 °С.

Классификации и одобрения сварочных электродов ESAB OK 61.63 (аналог ESAB OK 61.30)

• AWS A5.4: E308L-16
• ГОСТ 10052-75: Э-04Х20Н9 (условно)

Типичный химический состав металла, наплавленного сварочными электродами ESAB OK 61.63 (аналогом ESAB OK 61.30), %

Типичные механические свойства металла, наплавленного сварочными электродами ESAB OK 61.63 (аналогом ESAB OK 61.30)

• σ_т 470 МПа
• σ_в 610 МПа
• δ 42%
• KCV: 75 Дж/см² при +20°С

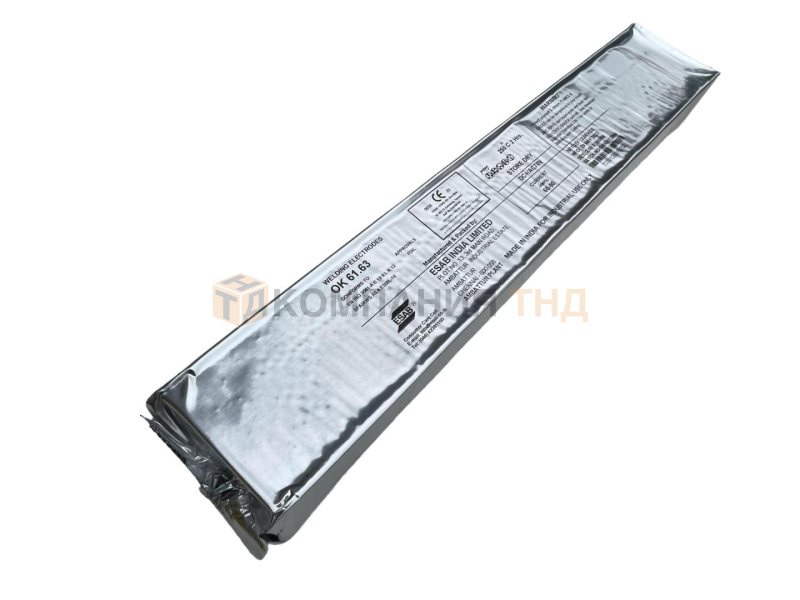

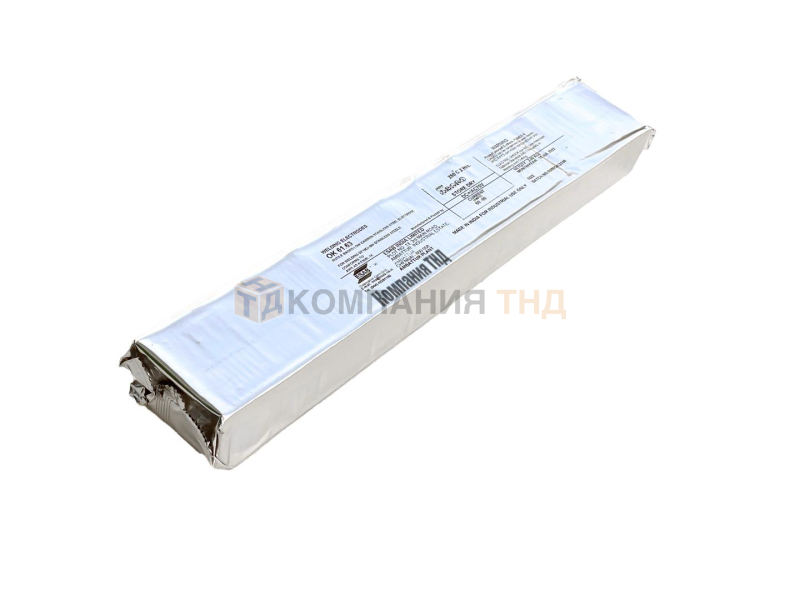

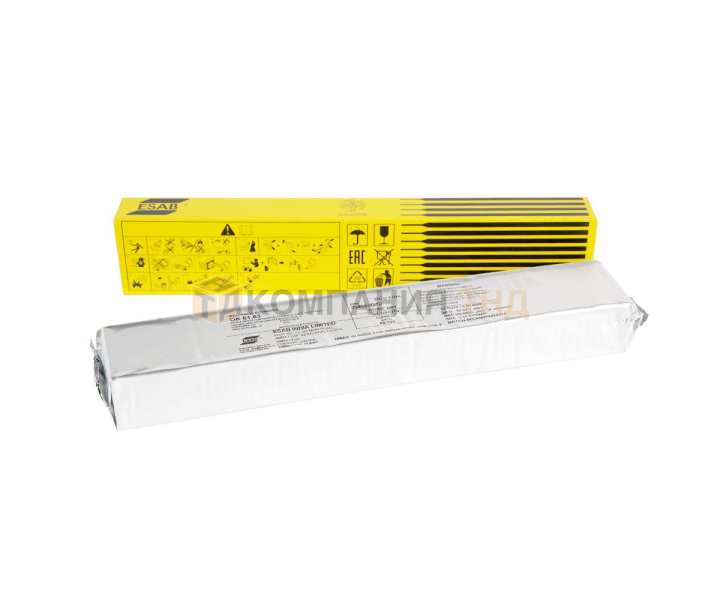

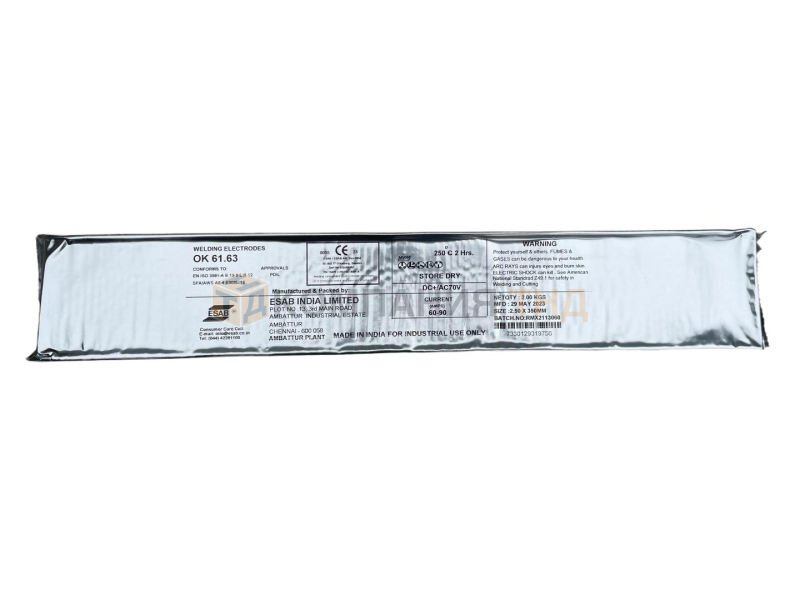

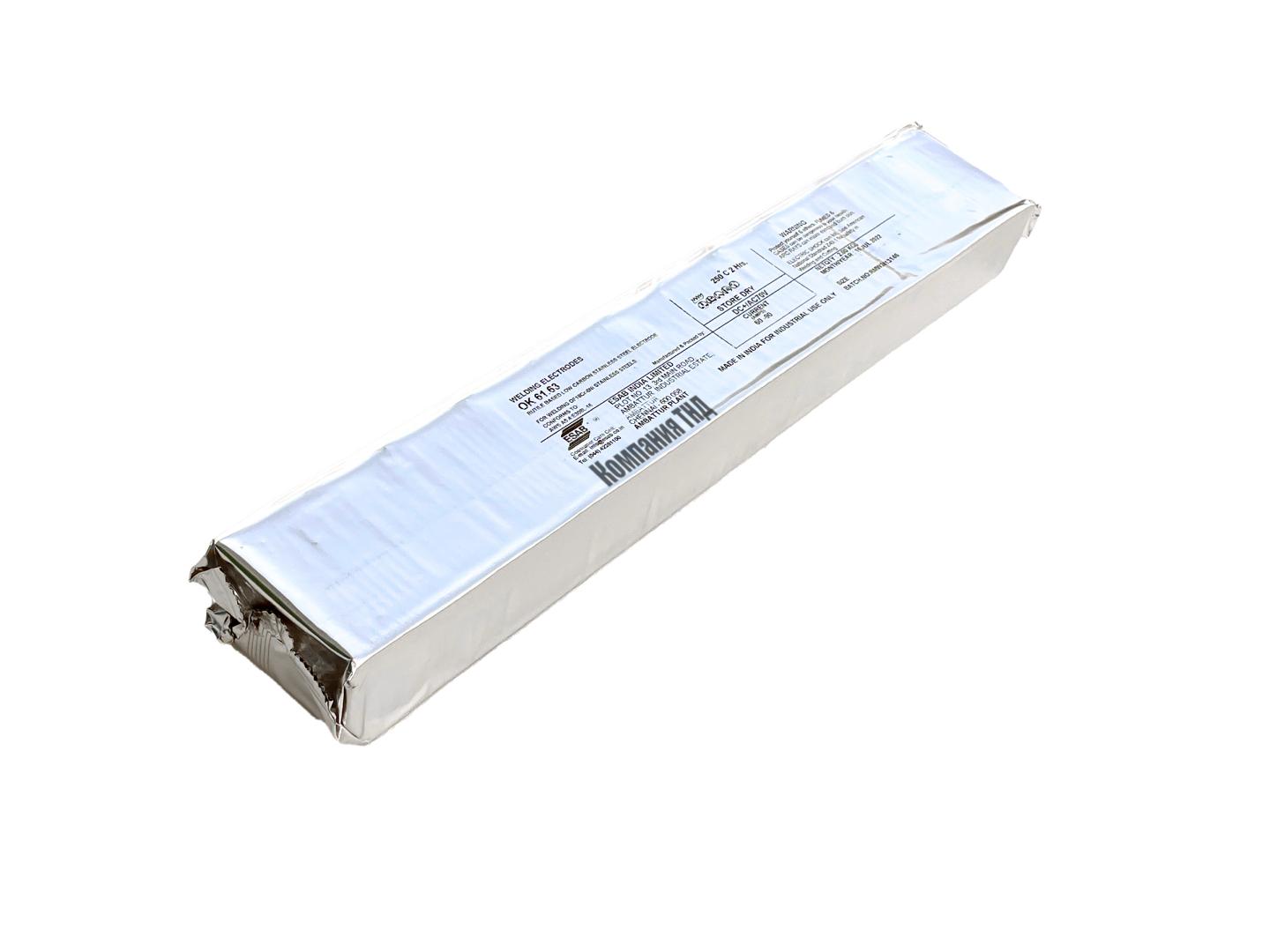

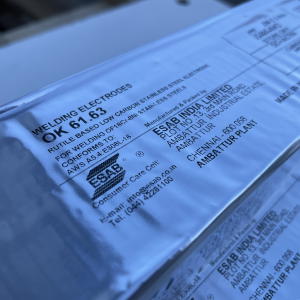

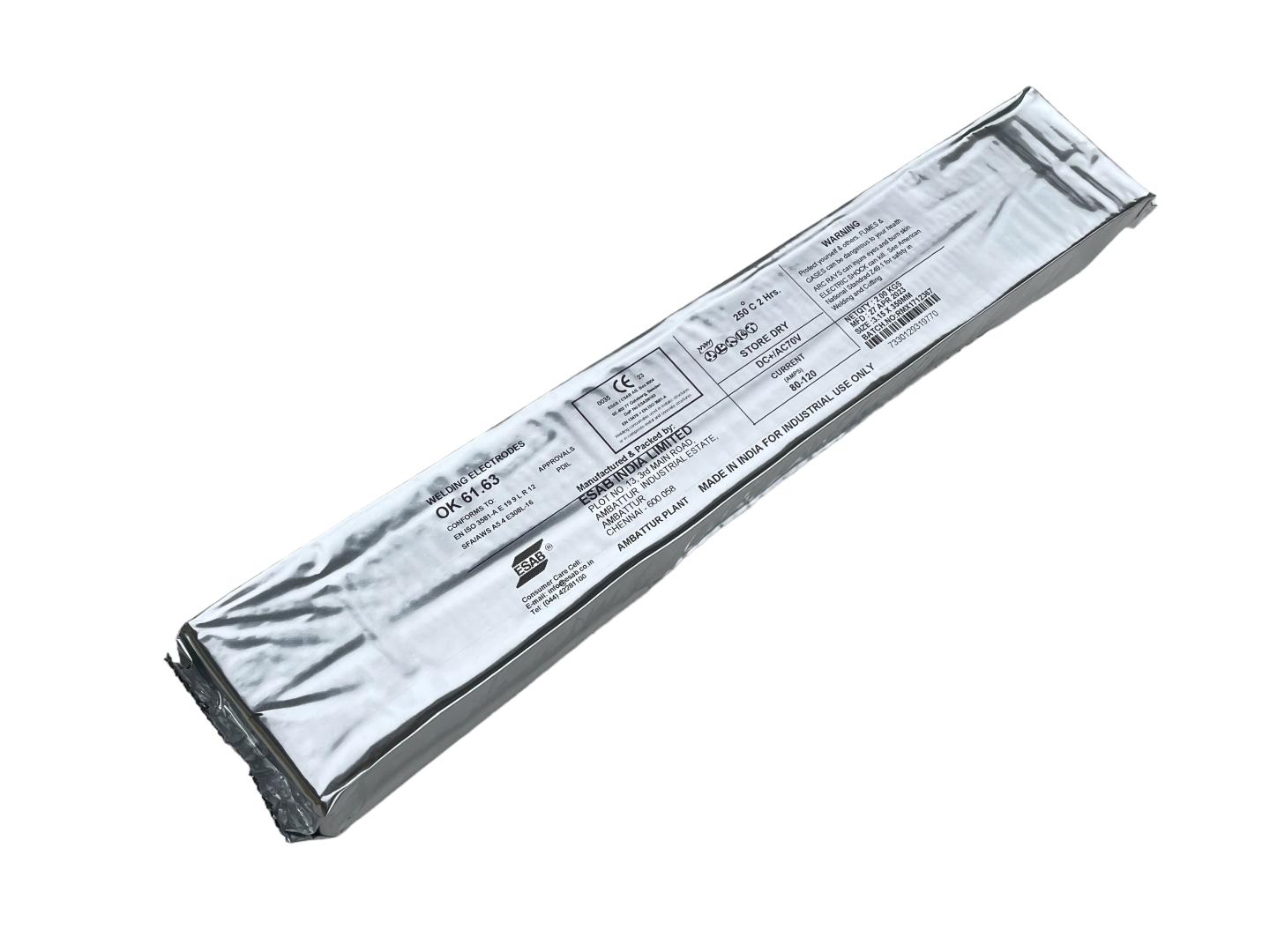

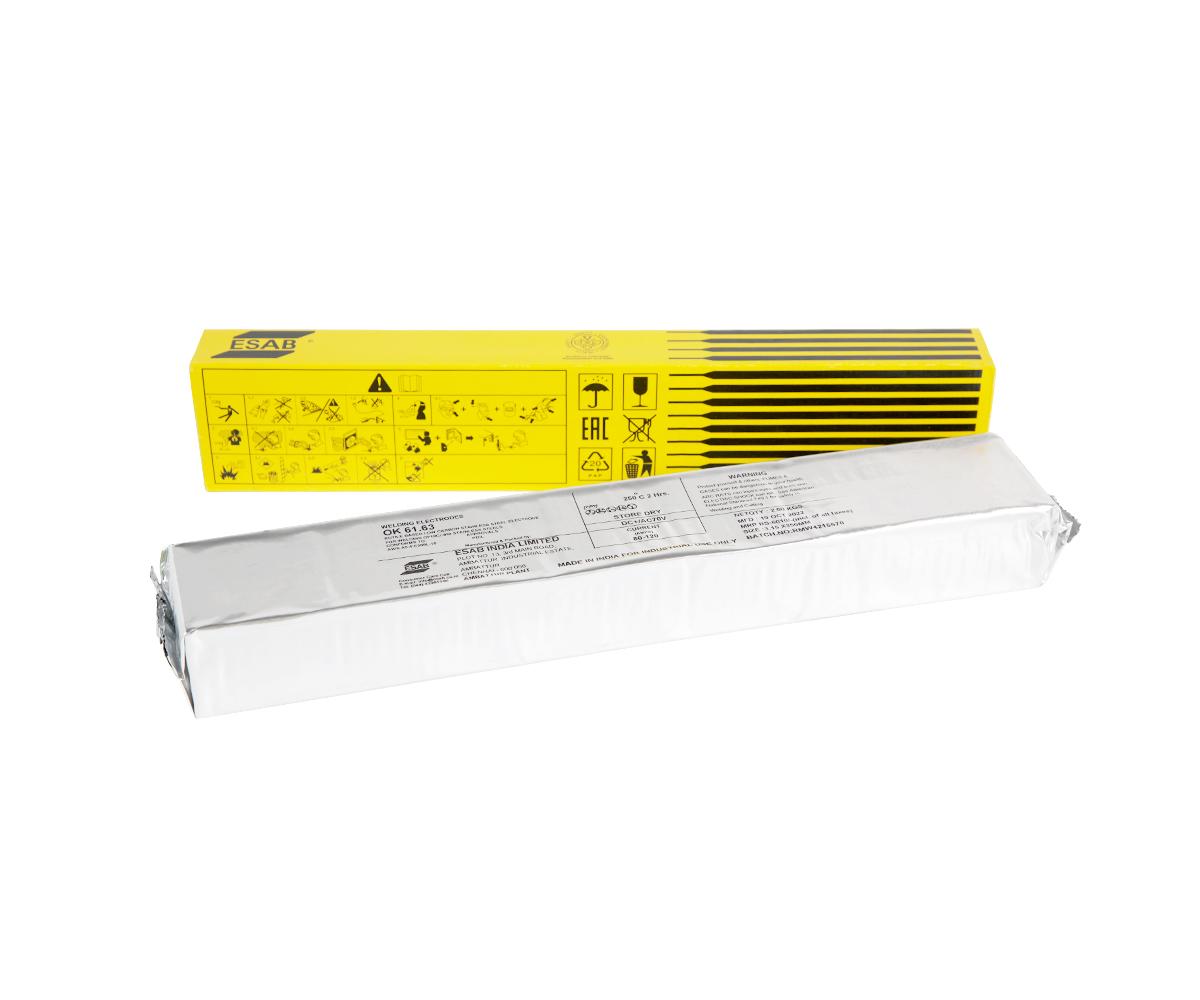

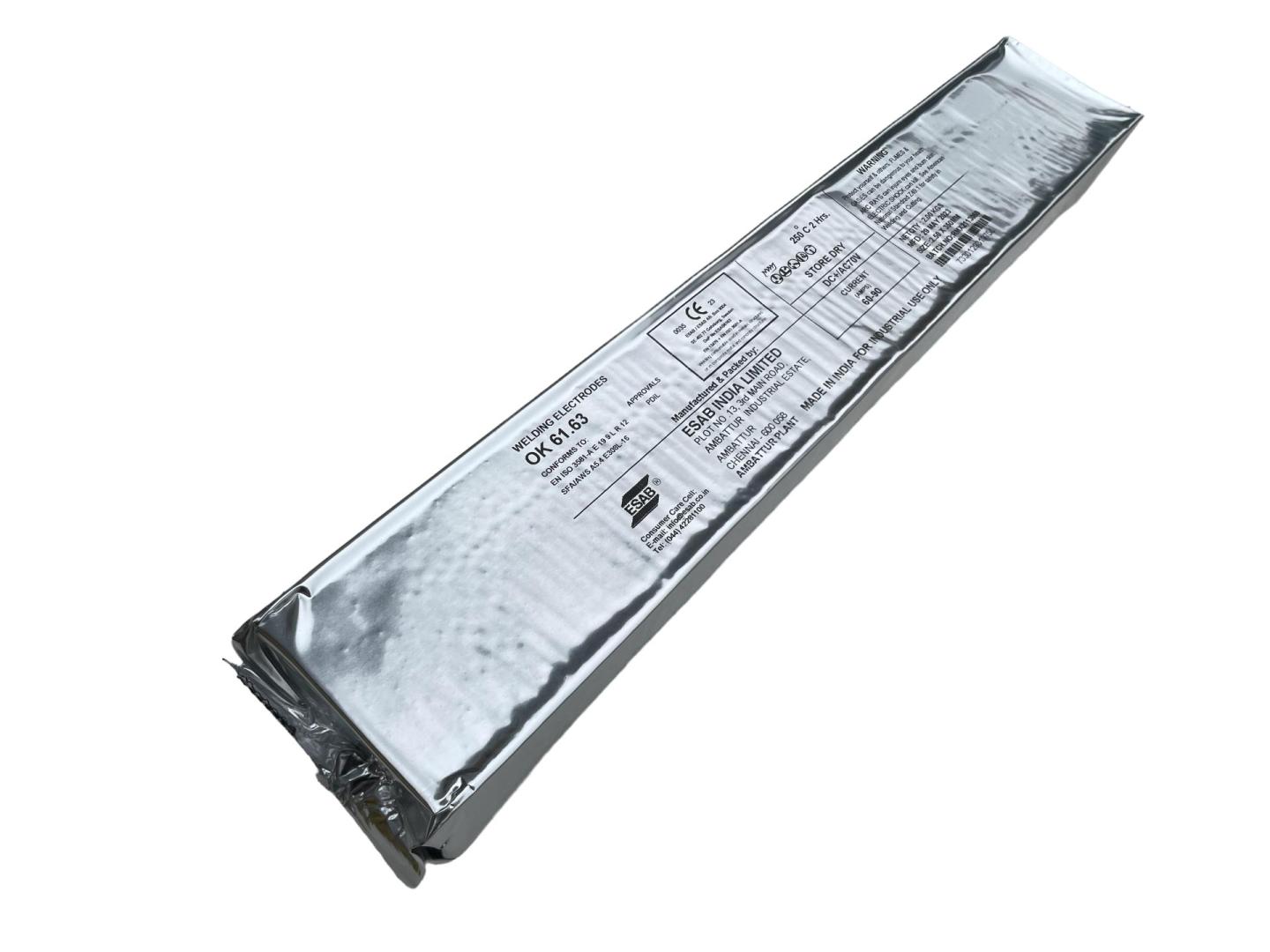

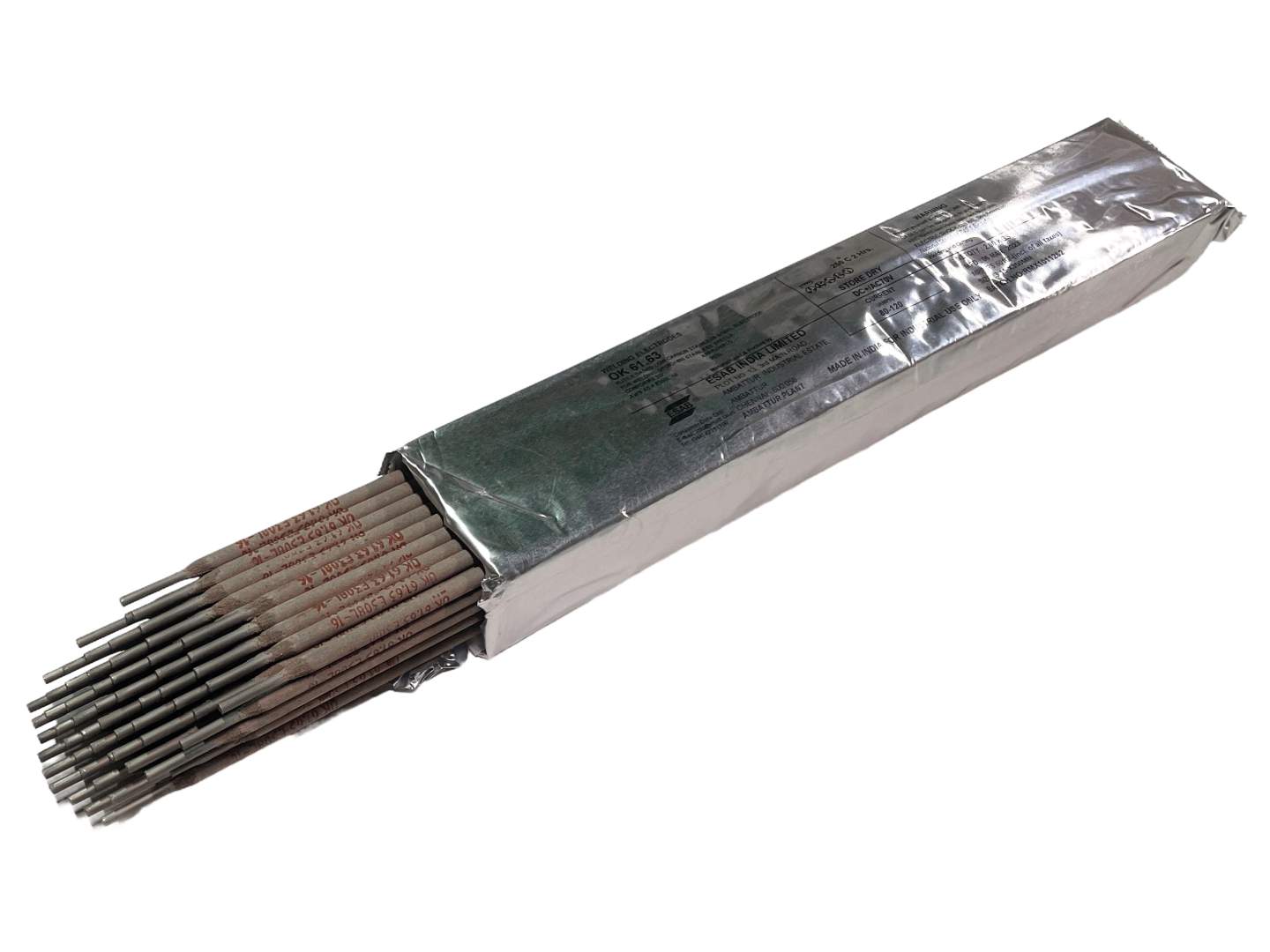

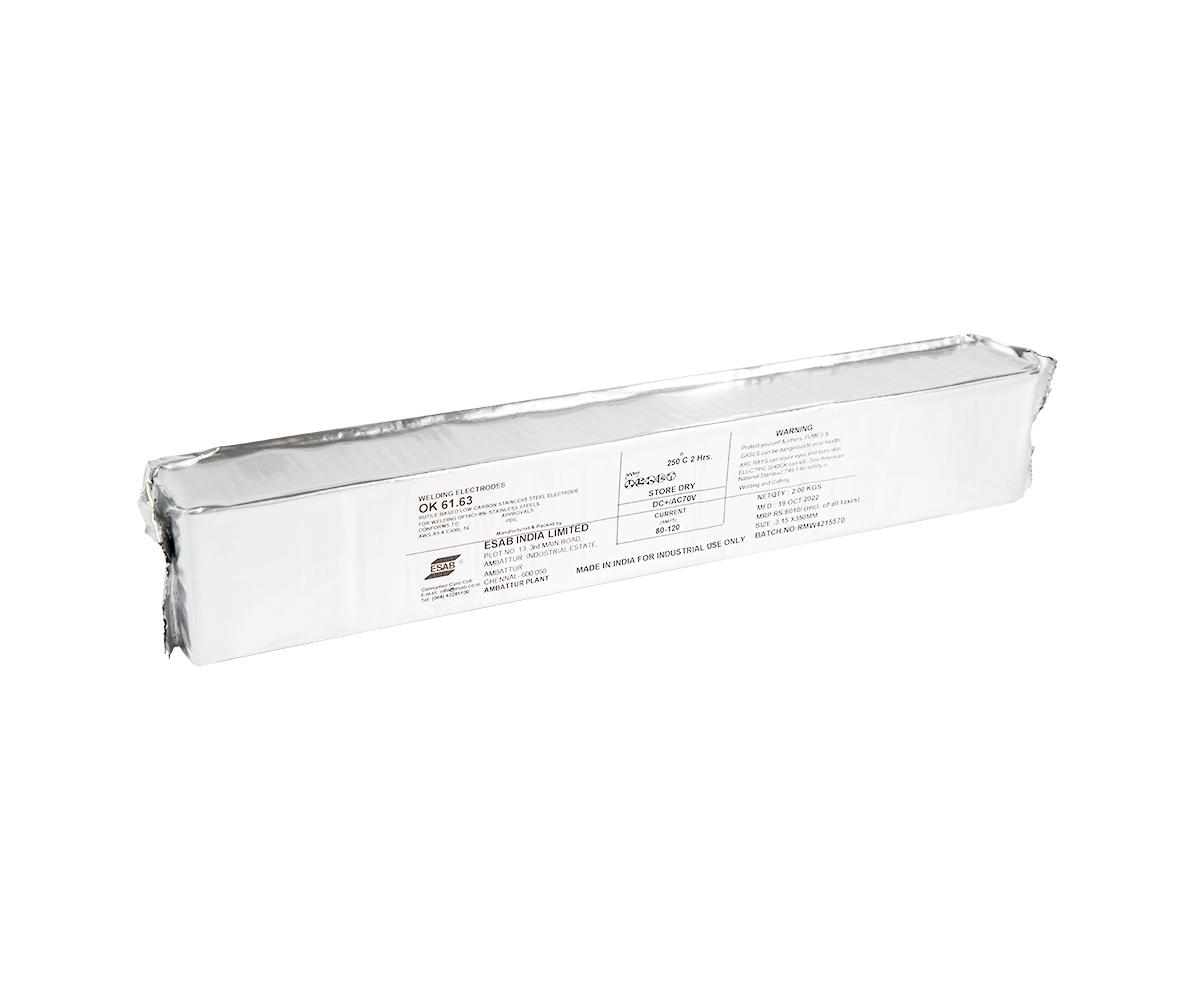

Упаковка сварочных электродов ESAB OK 61.63 для сварки нержавейки

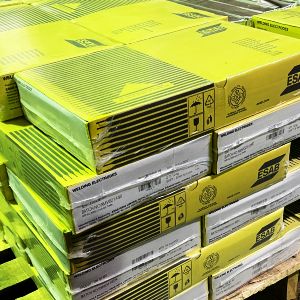

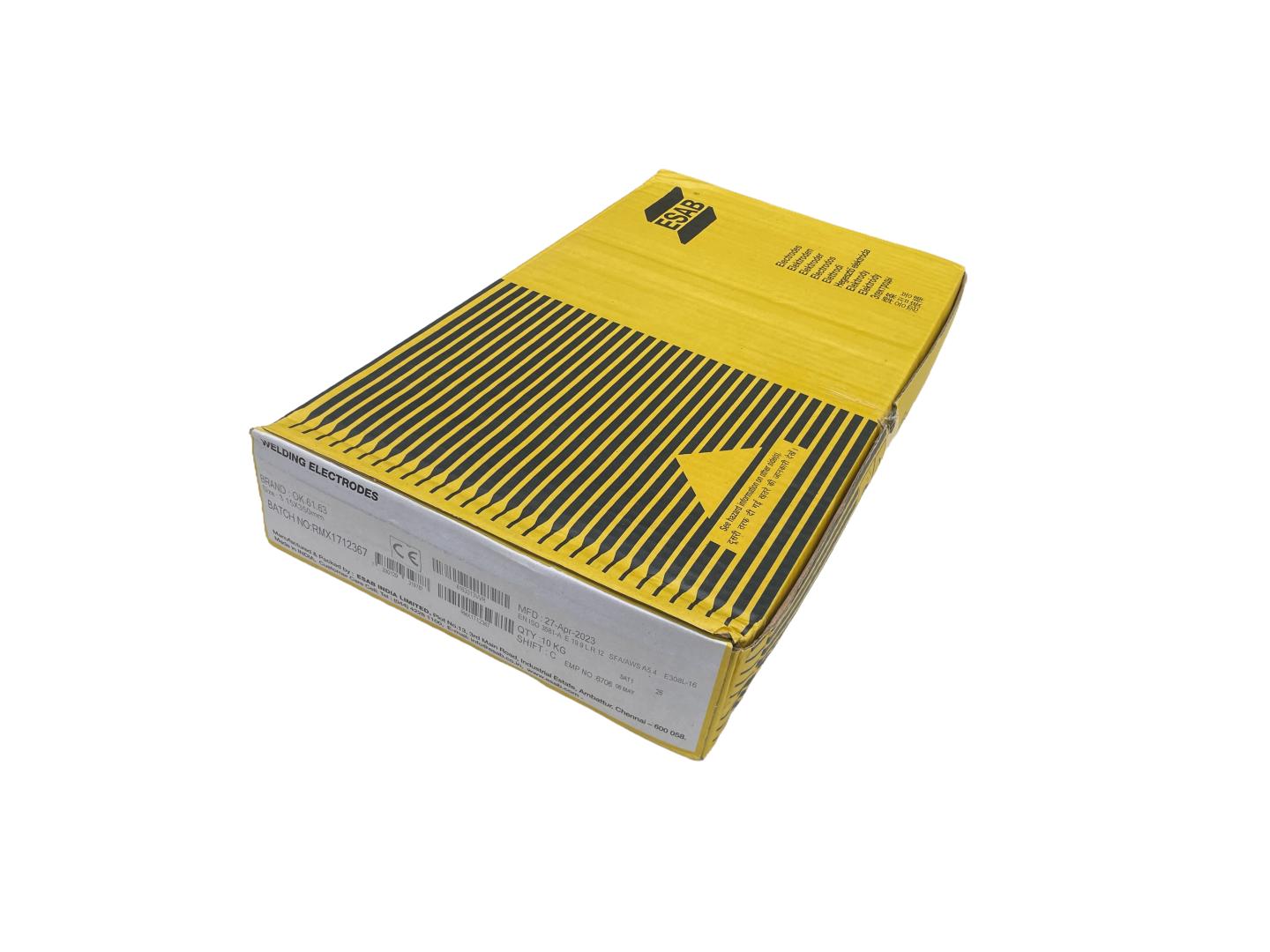

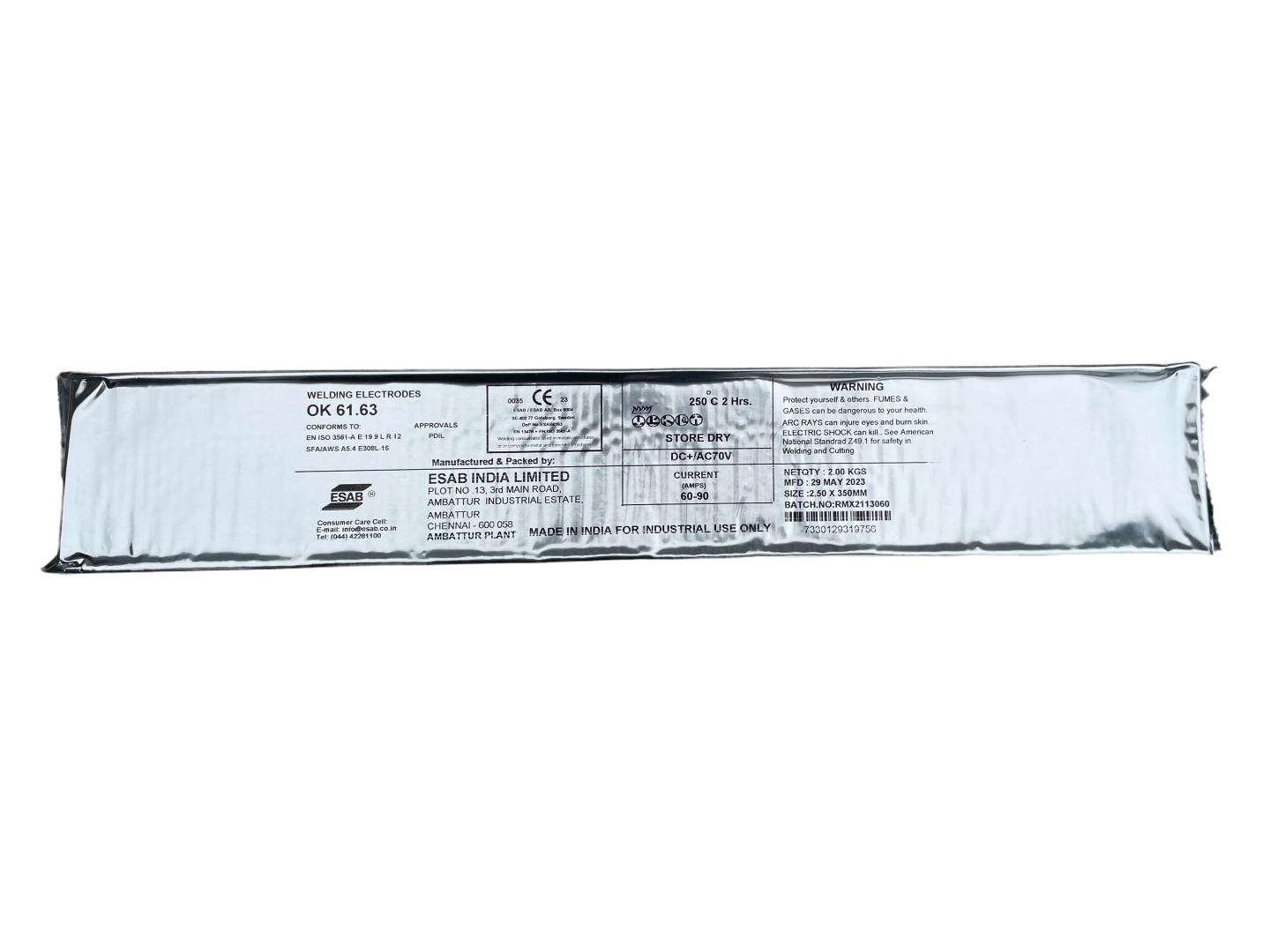

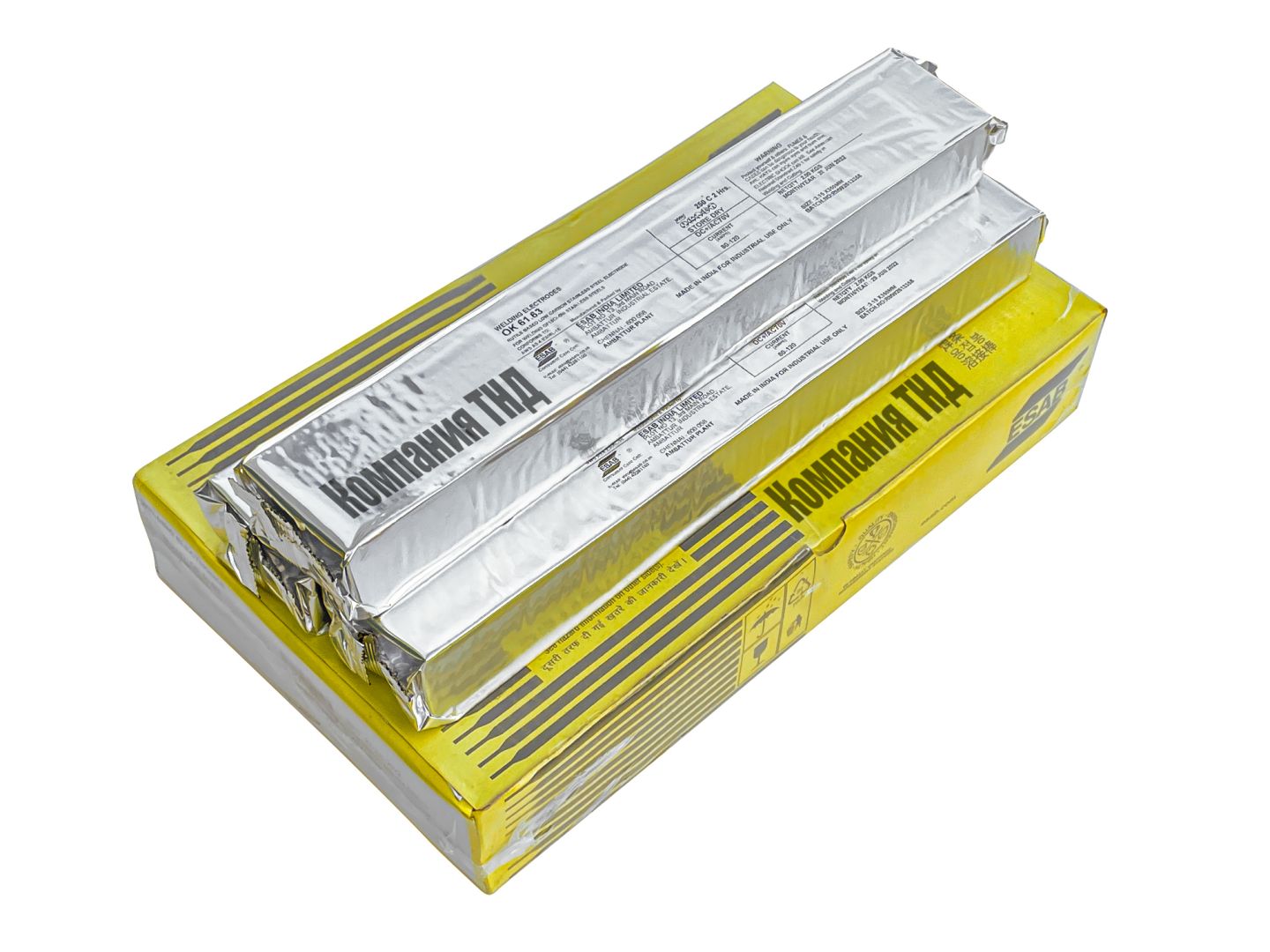

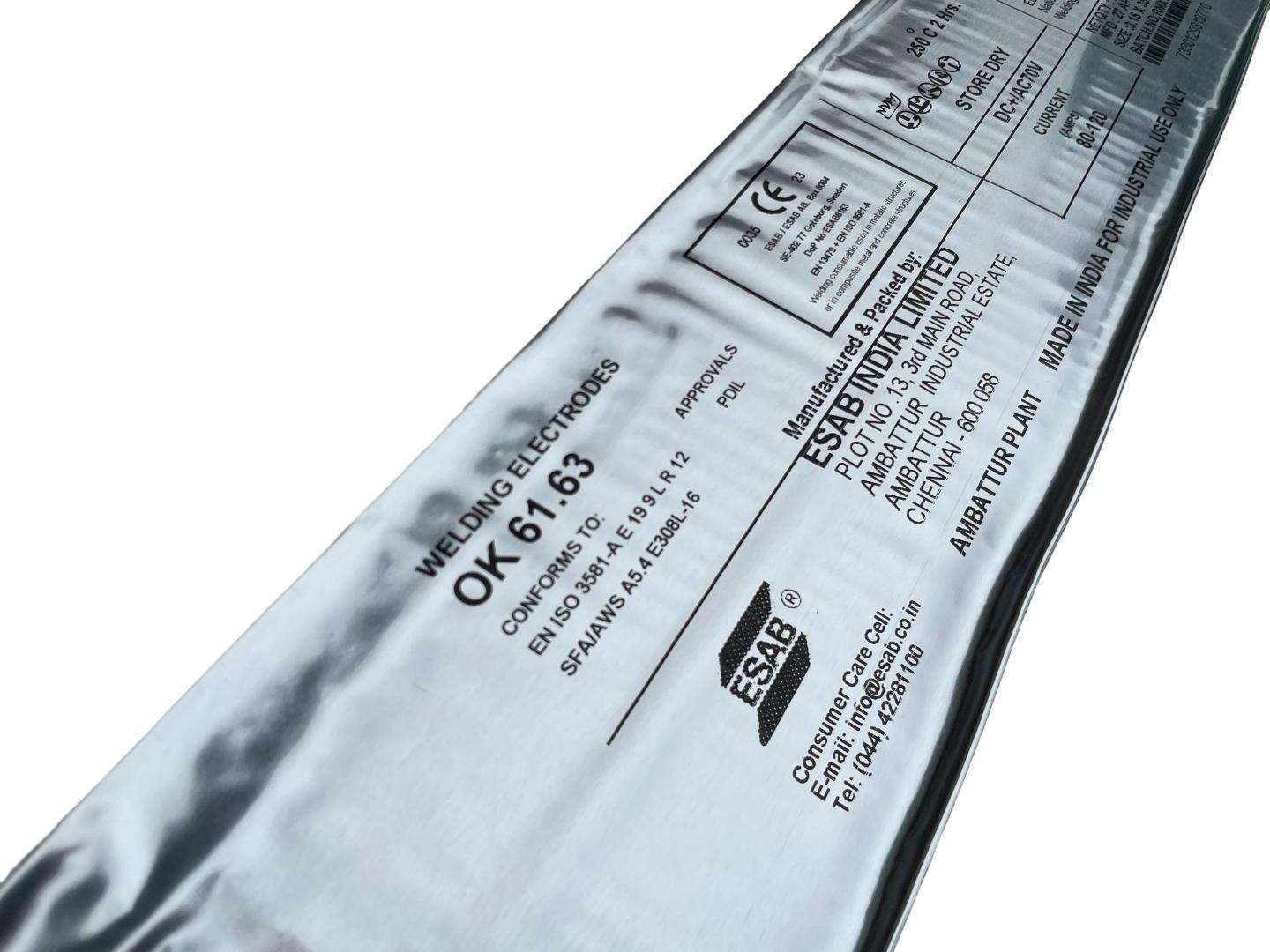

Сварочные электроды ОК 61.63 выпускаются в фольгированной упаковке ЭСАБ по 2 кг, расфасованные в картонные коробки по 10кг. Каждая из картонных коробок сварочных электродов ESAB OK 61.63 содержит 5 упаковок электродов ОК 61.63 массой 2кг. Количество электродов ЭСАБ ОК 61.63  приведено в следующей таблице:

Параметры сварки электродами ESAB OK 61.63 при сварке нержавеющих коррозионностойких сталей

Положение электродов ESAB OK 61.63 при сварке нержавеющих сталей

Информация для заказа электродов ESAB OK 61.63 (аналог ОК 61.30)

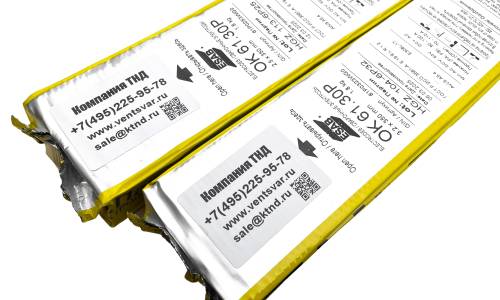

Информация по замене электродов ОК 61.30 на электроды ОК 61.63
