Описание сварочных электродов ESAB OK 74.70 для сварки углеродистых и низколегированных сталей
Электроды ОК 74.70 предназначены преимущественно для сварки заполняющих и облицовочного слоёв неповоротных стыков трубопроводов в положении вертикаль на подъем из низкоуглеродистых, низколегированных сталей класса прочности К55-К60, API 5L Х60-Х70, а также других ответственных конструкций нормативным пределом текучести до 500 МПа включительно.
OK 74.70 - электрод типа LMA (электроды с низким влагопоглощением), используется для сварки высокопрочных низколегированных сталей. Данный электрод фирмы ESAB разработан для широкого применения, включая сварку трубопроводов.
Электроды ЭСАБ ОК 74.70 предназначены для сварки низколегированных высокопрочных сталей. Разработаны для сварки различных конструкций, включая трубы стальные сварные для магистральных газонефтепроводов согласно ГОСТ 20295-85 с классом прочности К55-К60 (Х60-Х70), с временным сопротивлением 56–60 кгс/мм2. Спиральношовные электросварные трубы диаметром 159-820 мм и прямошовные электросварные трубы класса прочности диаметром 530 - 1020 мм производят согласно техническим условиям (ГОСТ ISO 3183-2015 — общие техусловия для стального трубопроката, применяемого в нефтяной и газовой промышленности; ГОСТ 31447-2012 — общие технические параметры для нефтегазовой отрасли в России) из стальных сплавов 10Г2ФБЮ; 10Г2ФБ; 10Г2СБ; 10Г2СФБ с толщиной стенки до 32 мм, рабочим давлением до 9,8 МПа, в северном и обычном исполнении. Сварные швы должны иметь плавный переход к основному металлу. Наличие дефектов, влияющих на прочность не допускается.
Электроды ЭСАБ ОК 74.70 занесены в реестр Транснефти. Также трубные электроды ЭСАБ ОК 74.70 сертифицированы Национальным Агентством по Контролю Сварки (НАКС), имеют сертификаты Всесоюзного научно-исследовательского института природных газов ВНИИГАЗ (ОАО "Газпром"), а также имеют украинский сертификат Sepros (СЕПРО).
Параметры сварки электродами ESAB OK 74.70
|
Диаметр электродов ок 74.70, мм |
Длина электродов ok 74.70, мм |
Напряжение дуги, В |
Свароч- ный ток, A |
Кг наплавлен- ного металла/ кг электродов (КПД) |
Количество электродов/ кг наплавлен- ного металла |
Производительность наплавки при токе 90% от максимального (кг/час) |
Время горения электрода при 90% от максимального тока (сек) |
| 3.2 | 350 | 80-140 | 23 | 0.58 | 50.0 | 1.14 | 63 |
| 4.0 | 350 | 90-190 | 23 | 0.61 | 25.0 | 1.60 | 71 |
| 4.0 | 450 | 90-190 | 24 | 0.63 | 24.0 | 1.66 | 93 |
Классификации электродов ЭСАБ ОК 74.70
- AWS A5.5 : E8018-G
- EN ISO 2560-A : E 50 4 Z B 4 2 H5
- ГОСТ Р ИСО 2560-A : E 50 4 Z B 4 2 H5
- ГОСТ 9467 : Э55
Одобрения: Газпром, Транснефть. Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить у официального дистрибьютора ЭСАБ в России ООО "Компания ТНД" по телефону +7(495)225-95-78 или по электронной почте sale@ktnd.ru.
Характеристики сварочных электродов ОК 74.70
| Параметр | Значение |
| Тип сплава | Низколегированная сталь (0.5 % Mo) |
| Тип покрытия | Основное |
| Диффузионный водород | < 5.0 мл/100г |
| Сварочный ток | DC+(-) |
Химический состав наплавленного металла
| C | Mn | Mo | Si |
| 0.08 % | 1.5 % | 0.45 % | 0.4 % |
Типичные свойства образца с V-образным надрезом по Шарпи
| Работа удара | Температура испытания |
| После Сварки Iso |
|
| 120 Дж (89 Нм) | -20 °C (-4 degF) |
| 90 Дж (67 Нм) | -40 °C (-40 degF) |

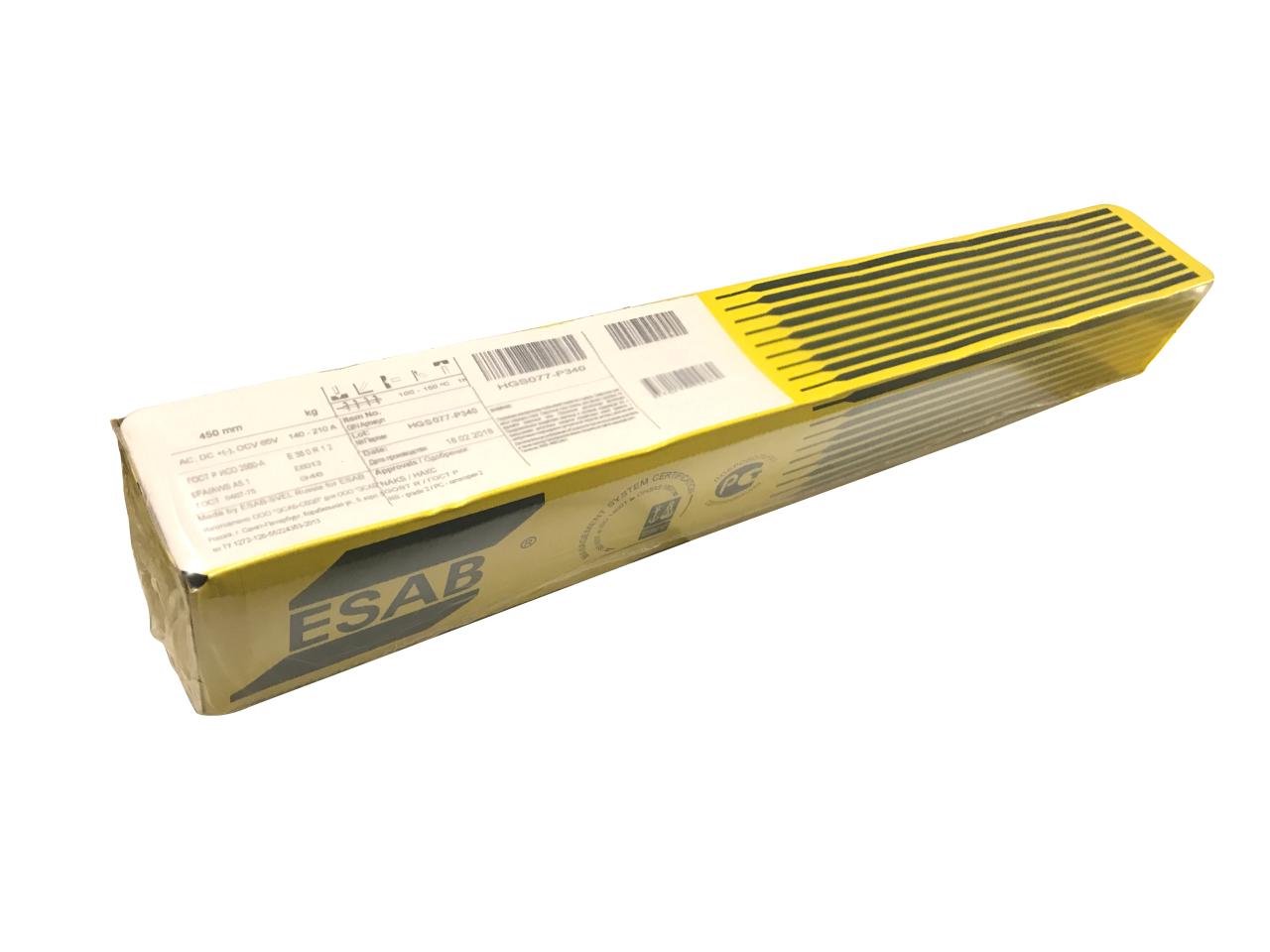

Упаковка сварочных электродов ОК 74.70
Сварочные электроды 74.70 производства ESAB Perstorp AB выпускаются в традиционной картонной упаковке по 17,4 кг (ОК 74.70 d-3,2х350мм, артикул 7470324000) и по 18 кг (ОК 74.70 d-4.0х450мм, артикул 7470404000). Объём одного палета электродов ESAB OK 74.70 составляет 852,6 кг и 882,0 кг по диаметрам 3,2 мм и 4,0 мм соответственно.
Сварочные электроды 74.70 производства ЭСАБ-СВЭЛ выпускаются в традиционной картонной упаковке по 13,5 кг (ОК 74.70 d-3,2х350мм, артикул 7470323W00) и по 18 кг (ОК 74.70 d-4.0х450мм, артикул 7470404W00). Объём одного палета электродов ESAB OK 74.70 составляет 891 кг и 882 кг по диаметрам 3,2 мм и 4,0 мм соответственно.
Количество электродов ЭСАБ ОК 74.70 в упаковках и пачках приведено в следующей таблице:
| Артикул |
Размеры, мм |
Вес пачки, кг |
Электродов в пачке, шт |
Кол-во пачек в коробке, шт |
Вес коробки, кг |
Вес паллеты, кг |
|
7470323W00 |
3,2x350 | 4,5 | - | 3 | 13,5 | 891 |
|
7470404W00 |
4,0x450 | 6 | - | 3 | 18 | 882 |
|
7470324000 |
3,2x450 | 5,8 | 131 | 3 | 17,4 | 852,6 |
|
7470404000 |
4,0x450 | 6 | 91 | 3 | 18 | 882 |
Положение электродов ESAB OK 74.70 при сварке
Информация для заказа электродов ESAB OK 74.70
| Артикул | Наименование | Вес пачки, кг | Вес упаковки, кг | Вес палеты, кг | Минимальный заказ, кг | Производитель |
|
74703230G0 |
OK 74.70 3.2x350mm 1/2 VP | 1,7 | 10,2 | 683,4 | 10,2 | Perstorp AB, Швеция |
|
7470323W00 |
OK 74.70 3.2x350mm 4,5kg | 4,5 | 13,5 | 891 | 13,5 | ЭСАБ-СВЭЛ, Санкт-Петербург, Россия |
|
7470324000 |
OK 74.70 3.2x450mm | 5,8 | 17,4 | 852,6 | 852,6 | Perstorp AB, Швеция |
|
7470404000 |
OK 74.70 4.0x450mm | 6 | 18 | 882 | 882 | Perstorp AB, Швеция |
|
74704040G0 |
OK 74.70 4.0x450mm 1/2 VP | 2,2 | 13,2 | 646,8 | 13,2 | Perstorp AB, Швеция |
|
7470404W00 |
OK 74.70 4.0x450mm 6kg | 6 | 18 | 882 | 18 | ЭСАБ-СВЭЛ, Санкт-Петербург, Россия |
