Флюс OK Flux 10.72 – вязкость при температурах до -50°С – не только для ветряных энергоустановок
ОК Flux 10.72 – это агломерированный основный флюс, разработанный для производства ветряных энергоустановок. Высокая производительность наплавки, достаточно хорошие пластические характеристиками наплавленного металла при температурах до -50°С при сварке со стандартной нелегированной проволокой, позволяют данному флюсу отвечать самым высоким требованиям, предъявляемым к многопроходной сварке толстостенных конструкций.
Он предназначен для одно- и многодуговых видов сварок, таких как двухдуговая сварка, сварка расщепленной дугой, а также двухдуговая сварка расщепленными дугами и многие другие способы сварки стыковых, нахлесточных и угловых швов. Флюс ЭСАБ ОК 10.72 одинаково хорошо работает как на постоянном, так и переменном токе. Получаемый наплавленный металл содержит менее 5 мл водорода на 100 г металла. Превосходная отделяемость шлака из стыков с глубокой V-образной разделкой позволяет уменьшить этот угол. OK Flux 10.72 может применяться на листах неограниченной толщины.
При производстве ветряных энергоустановок листы толщиной 50 мм и выше являются обычным материалом, который сваривается с V-образной разделкой. Особенно важно, чтобы шлак легко отделялся из корневого прохода. Для остальных заполняющих проходов необходимо, чтобы флюс обладал высокой электропроводностью, принимая во внимание требуемую высокую производительность наплавки, например, 38 кг/час при тандемной сварке расщепленной дугой. При этом порог хладноломкости до -50°С должен обеспечиваться по всему сечению шва. Этот превосходный флюс также можно использовать для других объектов с аналогичными требованиями, например для изготовления сосудов работающих под давлением и в строительстве.
Тип сварочного флюса OK FLUX 10.72
Объемная масса ~1,2 кг/дм3
Коэффициент основности – 1,9
Химический состав флюса
- (CaO + MgO) - 25%
- CaF2 - 20%
- (Аl2О3 + MnО) - 30%
- (SiO2 + TiO2) - 20%
Тип флюса | Ток и полярность | Перенос легирующего элемента |
Диффузионный водород |
Алюминатно-основный |
DC+ / AC |
Отсутствие легирования Si и умеренное – Mn (Кремний – не легирующий Марганец – умеренно легирующий) |
≤ 5 HDM |
Классификация флюса | Индекс основности | Насыпная плотность | Размер зерна |
EN ISO 14174:S A AB 1 AC H5 EN 760: SA AB 1 57 AC H5 |
1,9 |
1,2 кг/дм3 | 0,2 - 1,6 мм |
Рекомендуемые сочетания сварочного флюса OK Flux 10.72 с проволокой
Классификация проволоки и наплавленного металла с флюсом ОК 10.72
Наименование проволоки | Классификация проволоки |
Классификация наплавленного металла |
||
OK Autrod |
EN / AWS |
EN / AW |
AWS / AW |
AWS / PWHT |
12.20 |
S2 / EM12 |
S 38 5 AB S2 |
A5.17: F7A8-EM12 |
A5.17: F6P8-EM12 |
12.22 |
S2Si / EM12K |
S 38 5 AB S2Si |
A5.17: F7A8-EM12K |
A5.17: F6P8-EM12K |
12.24 |
S2Mo; S Mo / EA2 |
S 46 3 AB S2Mo |
A5.23: F8A5-EA2-A3 |
A5.23: F8P5-EA2-A3 |
13.64 |
SZ / EG |
|
(классифицирована двухпроходная сварка, см.PDS) |
Одобрения проволоки и наплавленного металла с флюсом ОК 10 72
НАКС (диаметры) |
TUV | DB | CE | |
OK Flux 10.72 |
|
|
* |
* |
c OK Autrod |
|
|
|
|
12.20 |
3.0; 4.0 |
* |
* |
* |
12.22 |
2.0; 2.5; 3.0; |
* |
* |
* |
12.24 |
|
* |
* |
* |
Полный список одобрений на флюс ОК 10.72 см. в PDS или обращайтесь к менеджерам ООО "Компании ТНД" по телефону +7 (495) 225-95-78.
Типичный химический состав наплавленного металла при сварке с флюсом ESAB OK FLUX 10.72, % DC+
C - углерод, % | Si - кремний, % | Mn - марганец, % | Cr - хром, % | Ni - никель, % | Mo - молибден, % | Прочие | |
OK Flux 10.72 + OK Autrod |
|||||||
12.20 |
0.05 |
0.2 |
1.5 |
|
|
|
|
12.22 |
0.05 |
0.3 |
1.5 |
|
|
|
|
12.24 |
0.05 |
0.2 |
1.6 |
|
|
0.5 |
|
Типовые механические свойства наплавленного металла при сварке с флюсом OK Flux 10.72, DC+
Проволока | Предел текучести, МПа | Предел прочности, МПа | Удлинение, % | Работа удара, Дж | Условия | |||
C OK Autrod |
|
|
|
-30°C |
-46°C |
-50°C |
-62°C |
|
12.20 |
415 |
500 |
30 |
125 |
|
70 |
50 |
После сварки |
12.22 |
415 |
500 |
30 |
120 |
|
70 |
50 |
После сварки |
12.24 |
500 |
590 |
25 |
60 |
35 |
|
|
После сварки |
12 20 |
360 |
460 |
32 |
130 |
|
70 |
50 |
Снятие напряжений |
12.22 |
360 |
460 |
32 |
130 |
|
70 |
50 |
Снятие напряжений |
12.24 |
490 |
580 |
25 |
60 |
35 |
|
|
Снятие напряжений |
За дополнительной информацией обращайтесь к Спецификации на материал (PDS) или к менеджерам ООО "Компании ТНД" по телефону +7 (495) 225-95-78.
Диаграмма активности флюса ESAB OK Flux 10.72
- Ток: постоянный, обратная полярность;
- Напряжение дуги - 30В;
- Скорость сварки - 60 см/мин.,
- Одиночная проволока Ø 4,0 мм.
Расход флюса ОК FLUX 10.72
Расход флюса всегда пропорционален напряжению дуги, как это показано в таблице, приведенной ниже. (кг флюса/кг проволоки)
Напряжение дуги, (В) |
Расход флюса (сварка на переменном токе) |
Расход флюса (сварка на постоянном токе обратной полярности) |
26 |
0.6 |
0.7 |
30 |
0.9 |
1.0 |
34 | 1.2 |
1.3 |
38 |
1.4 |
1.6 |
Хранение и использование флюсов ЭСАБ OK Flux 10 72
Режимы прокалки: 275-325°С, 2-4 часа. Рекомендации по хранению и использованию флюсов.
Упаковка флюсов ESAB

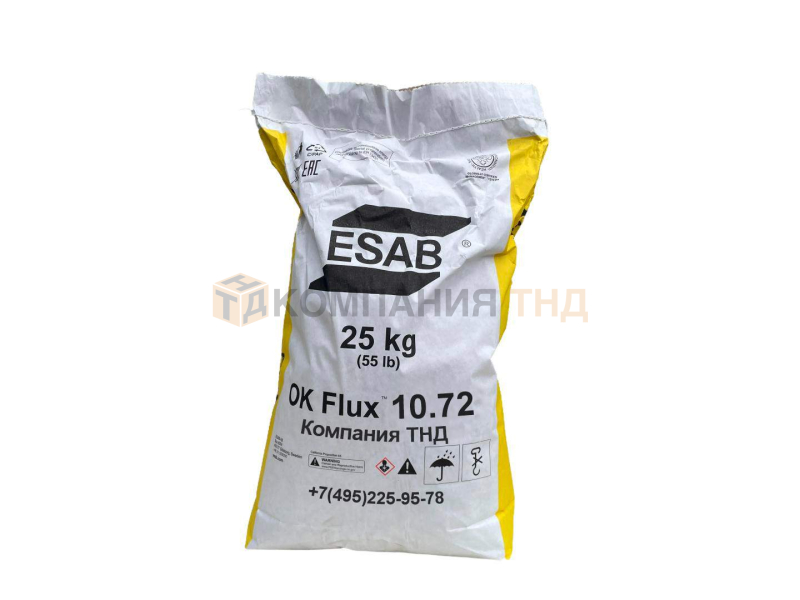

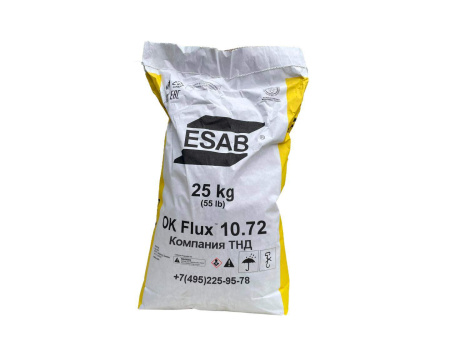

OK Flux 10.72 поставляется упакованным в бумажно-пластиковые мешки весом по 25кг.

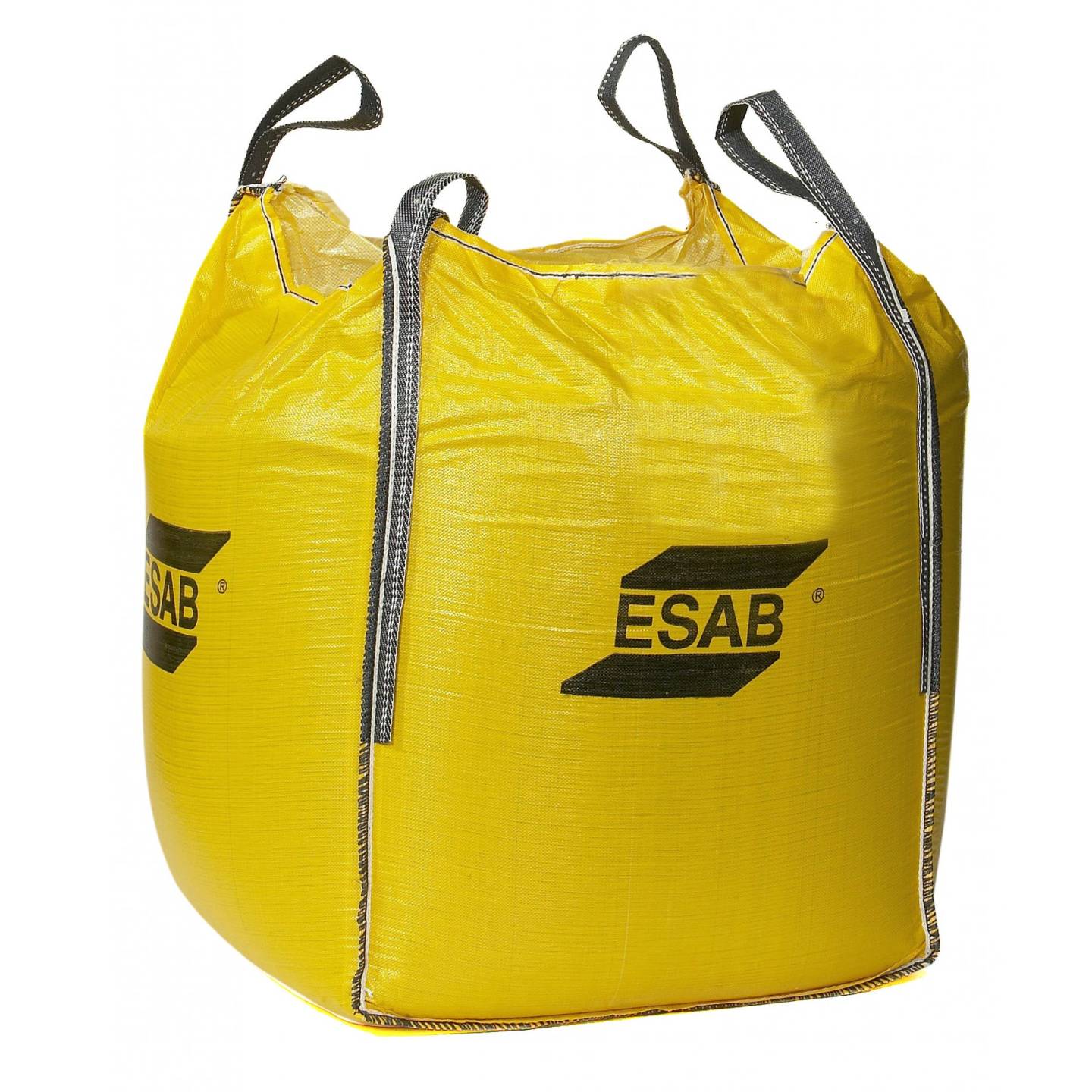

Все флюсы ESAB поставляются в специальных мешках из негигроскопичной бумаги, дополнительно герметизированных пластиком изнутри, весом по 25 кг. По желанию заказчика флюсы могут поставляться в упаковках «Big Bag» весом: 500, 600, 800 или 1000 кг.
Для получения дополнительной информации просим Вас обращаться в ООО «Компания ТНД» по тел. (495) 225-95-78.

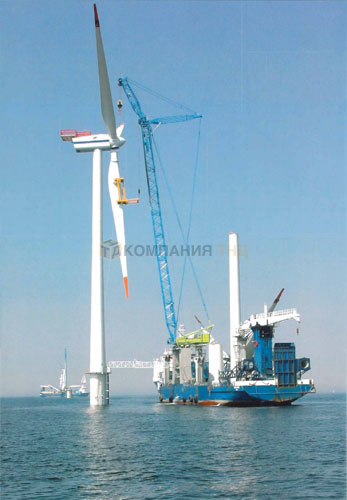

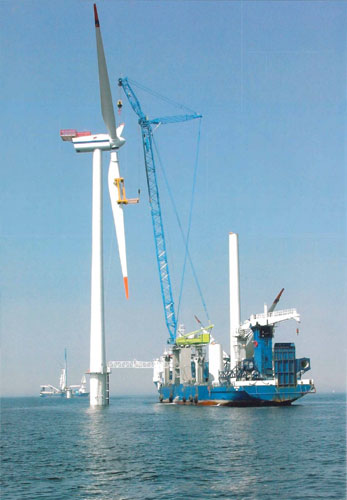

Флюс OK Flux 10.72 для сварки ветряных энергоустановок, сосудов под давлением и строительства
OK Flux 10.72 разработан для сварки многопроходных угловых и стыковых швов и гарантирует стабильно высокие значения ударной вязкости при -50°С в комбинации со стандартной нелегированной проволокой OK Autrod 12.20 или 12.22. Он пригоден для всех обычных вариантов дуговой сварки под флюсом как, одиночной проволокой, расщепленной дугой и двухдуговой сварки – и обладает значительным потенциалом для дальнейшего увеличения производительности путем использования четырехдуговой и тандемной сварки расщепленной дугой, чем привлекает производителей. Этот флюс хорошо зарекомендовал себя в производстве ветряных энергоустановок, а также в изготовлении сосудов работающих под давлением, шлюзов и в гражданском строительстве.
Тандемная сварка под слоем флюса расщепленной дугой – значительный шаг вперед
Разработка тандемной сварки расщепленной дугой совпала с разработкой OK Flux 10.72. Этот процесс поднял производительность сварки на новый уровень. Он может применяться для всех типов швов с использованием оборудования для данного вида сварки, что наиболее важно для кольцевых швов, которые составляют большую часть швов при изготовлении ветряных энергоустановок. OK Flux 10.72 отвечает требованиям высокой производительности наплавки, при использовании тандемной сварки расщепленной дугой. В таблице на этой странице приведены сравнения производительности наплавки при применении различных технологий дуговой сварки под флюсом и показано превосходство процесса тандемной сварки расщепленной дугой.
Производительность может быть дополнительно увеличена путем уменьшения угла разделки с 60° до 50°, что обеспечивается отличной отделяемостью шлака OK Flux 10.72 из узкой разделкой. Если сравнивать время горения дуги при сварке листов толщиной 35 мм, выполненных тандемной сваркой стыка с V-образной разделкой с углом 60° и тандемной сваркой расщепленной дугой аналогичного стыка с углом разделки 50° (снижение объема наплавляемого металла на 19%), производительность увеличилась почти наполовину (см. Svetsaren №2/2005, стр. 16).
Сравнение производительности наплавки при использовании различных технологий дуговой сварки под флюсом
Процесс SAW |
Комбинация проволок |
Производительность наплавки при 100% рабочем цикле |
Одиночная проволока |
1 x 4.0 мм |
12 кг/час |
Сдвоенная проволока |
2 x 2.5 мм |
15 кг/час |
Тандемная проволока |
2 x 4.0 мм |
25 кг/час |
Тандемная сдвоенная проволока |
4 x 2.5 мм |
38 кг/час |
Уменьшение поперечного сечения шва путем уменьшения угла разделки с использованием OK Flux 10.72
Толщина листа | Поперечное сечение V-образного шва 60 | Поперечное сечение V-образного шва 50 |
Уменьшение сечения |
(мм) |
притупление 5 мм, без зазора (мм2) |
притупление 5 мм, без зазора (мм2) |
(%) |
25 |
231 |
187 |
-19 |
35 |
520 |
420 |
-19 |
45 |
924 |
746 |
-19 |
Информация для заказа сварочного флюса ESAB OK Flux 10.72
Артикул | Наименование |
Вес упаковки, кг |
Вес палеты, кг |
Минимальный заказ, при отсутствии на складе, кг |
Информация для заказа |
1072000P00 | Сварочный флюс OK Flux 10.72 25kg(55lb) | 25 | 900 | 25 | Снят с производства |
1072H00P00 | Сварочный флюс OK Flux 10.72 1000kg(2200lb) | 1000 | 1000 | 1000 | Снят с производства |
