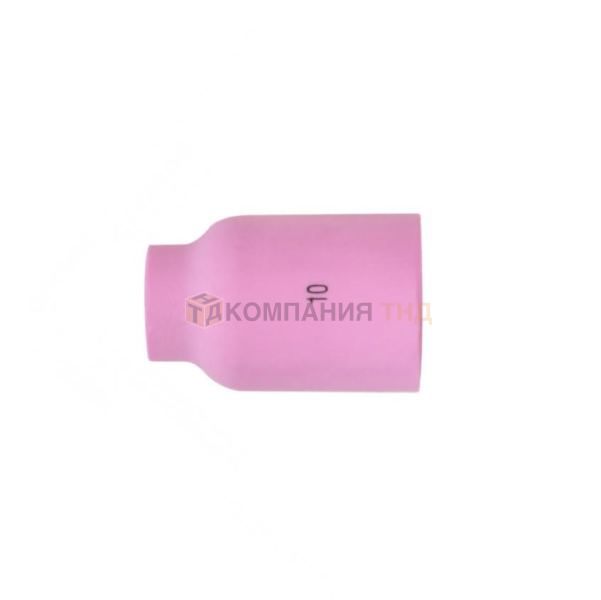

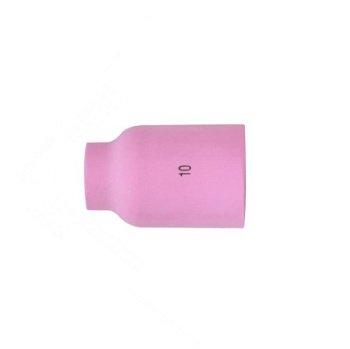

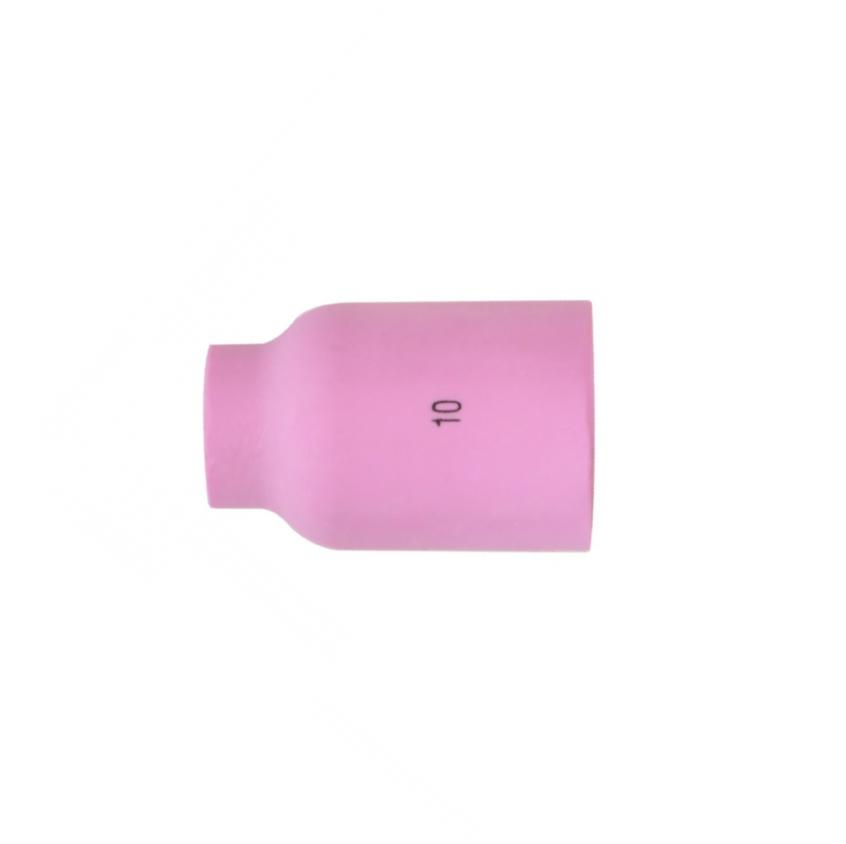

Сопло керамическое ESAB Ceramic nozzle, No.10, D=16.0мм, 53N88. Артикул 401P222250.
Улучшите свою сварку с керамическими соплами ESAB для аргонодуговых горелок TBi — идеальный выбор для профессионалов, стремящихся к качеству и точности.
Сопло керамическое ESAB TBi Ceramic nozzle, No. 10, D= 16мм - 53N88 для большой газовой линзы L = 76.0 мм. Артикул 401P222250.
Сопло № 10 с диаметром 16 мм предлагает вам расширенное покрытие газа для сложных сварочных задач. Приспособлено для использования с большими газовыми линзами длиной 76.0 мм, это сопло подходит для всех моделей аргонодуговых горелок серии TBi SR. С артикулом 401P222250, ваша сварка станет не только проще, но и качественнее.
Для каждой сварочной задачи у ESAB есть подходящее решение. Выбирайте из широкого спектра керамических сопел для аргонодуговых горелок и гарантируйте себе максимальное качество сварных работ.
Запасные части для аргонодуговых горелок ESAB TBi SR 17 , TBi SR 18 , TBi SR 26
| №№ | Наименование | Горелка | Головка горелки | Длина | Артикул | Артикул | ||||
| 10 | Корпус горелки | SR 17 |
|
L = 50 мм |
|
405P170700 | ||||
| 10 | Корпус горелки | SR 17 FX | гибкий | L = 50 мм |
|
403P170700 | ||||
| 11 | Корпус горелки | SR 18 |
|
L = 50 мм |
|
405P180702 | ||||
| 11 | Корпус горелки | SR 18 FX | гибкий | L = 50 мм |
|
403P180702 | ||||
| 12 | Корпус горелки | SR 26 |
|
L = 50 мм |
|
405P260702 | ||||
| 13 | Корпус горелки | SR 26 FX | гибкий | L = 50 мм |
|
403P260702 | ||||
| 20 | Колпачок | короткий |
|
L = 24 мм | 57Y04 | 402P170100 | ||||
| 21 | Колпачок | средний |
|
L = 58 мм | 57Y05 | 402P170150 | ||||
| 22 | Колпачок | длинный |
|
L = 140 мм | 57Y02 | 402P170200 | ||||
| 23 | Кольцо |
|
|
|
98W18 | 365P200096 | ||||
Расходные части TBi SR 17 , TBi SR 18 , TBi SR 26
| №№ | Наименование | Длина | Артикул | Артикул | ||||||
| B | Изолятор | маленький, газовая линза |
|
402P956100 | ||||||
| C | Изолятор | стандартный | 18CG | 403P171000 | ||||||
| D | Изолятор | газовая линза большая | 54N01 | 401P181100 | ||||||
| E | Адаптер | газовая линза большая | 54N63-20 | 401P171105 | ||||||
| №№ | Наименование |
∅ 0.5 мм ∅ 0.020“ |
∅ 1.0 мм ∅ 0.040“ |
∅1.6 мм ∅ 1/16“ |
∅2.0 мм |
∅ 2.4 мм ∅ 3/32“ |
∅ 3.0 мм |
∅ 3.2 мм ∅ 1/8“ |
∅ 4.0 мм ∅ 5/32“ |
|
| Цанги | ||||||||||
| F |
Короткая L = 29.3 мм |
- | 10N22S | 10N23S | - | 10N24S | - | 10N25S | - | |
| - | 402P10N22S | 402P10N23S | - | 402P10N24S | - | 402P10N25S | - | |||
| G |
Стандарт L= 50.0 мм |
10N21 | 10N22 | 10N23 | - | 10N24S | - | 10N25 | 54N20 | |
| 402P170499 | 402P170500 | 402P170502 | 402P170506 | 402P170503 | 402P170507 | 402P170504 | 402P170505 | |||
| Газовые линзы | ||||||||||
| H |
Короткая L=24.5 мм |
- | 17CB21 | 17CB22 | Ø 2.0 - 2.4 мм | Ø 3.0 - 3.2 мм | - | |||
| - | 402P17CB21 | 402P17CB22 | 17CB23, 402P17CB23 | 17CB24, 402P17CB24 | - | |||||
| J |
Стандарт L=47.0 мм |
Ø 0.5 - 1.0 мм | 10N31 | Ø 2.0 - 2.4 мм | Ø 3.0 - 3.2 мм | 406488 | ||||
| 10N30, 401P180998 | 401P180999 | 10N32, 401P181000 | 10N28, 401P181001 | 401P181002 | ||||||
|
|
|
|
|
|
|
|
|
|
|
|
| Газовые линзы | ||||||||||
| K | Короткая L = 21.5 мм | - | - | - | - | - | - | - | - | |
| - | 402P956048 | 402P956049 | - | 402P956050 |
|
402P956051 | - | |||
| L |
Стандарт L=50.0 мм |
- | 45V24 | 45V25 | Ø 2.0 - 2.4 мм | Ø 3.0 - 3.2 мм | 45V28 | |||
| - | 401P181299 | 401P181300 | 45V26, 401P181301 | 45V27, 401P181302 | 401P181303 | |||||
| M |
Большая газовая линза L=50.0 мм |
- | 45V0204S | 45V116S | Ø 2.0 - 2.4 мм | Ø 3.0 - 3.2 мм | 45V63 | |||
| - | 401P181350 | 401P181351 | 45V64, 401P181352 | 995795, 401P181353 | 401P181354 | |||||
| Керамические сопла | ||||||||||
| №№ | Наименование |
No. 4 ∅ 6.5 мм ∅ 1/4“ |
No. 5 ∅ 8.0 мм ∅ 5/16“ |
No. 6 ∅ 9.5 мм ∅ 3/8“ |
No. 7 ∅ 11 мм ∅ 7/16“ |
No. 8 ∅ 12.5 мм ∅ 1/2“ |
No. 10 ∅ 16 мм ∅ 5/8“ |
No. 11 ∅ 17.5 мм ∅ 11/16“ |
No. 12 ∅ 19 мм ∅ 3/4“ |
∅ 24.0 мм |
| N | Короткая L = 30.0 мм | 13N08 | 13N09 | 13N10 | 13N11 | 13N12 | 13N13 | - | - | - |
| 401P201106 | 401P201107 | 401P201108 | 401P201109 | 401P201110 | 401P201111 | - | - | - | ||
| O | Газовая линза короткая L=25.5 мм | 53N58 | 53N59 | 53N60 | 53N61 | 53N62 | - | - | - | - |
| 401P201400 | 401P201401 | 401P201402 | 401P201403 | 401P201404 | - | - | - | - | ||
| P |
Стандарт L=47.0 мм |
10N50 | 10N49 | 10N48 | 10N47 | 10N46 | 10N45 | - | 10N44 | - |
| 401P170907 | 401P170908 | 401P170909 | 401P170910 | 401P170911 | 401P170912 | - |
401P170913* * L=50.0 мм |
- | ||
| Q |
Стандарт L=76.0 мм |
10N50L | 10N49L | 10N48L | 10N47L | - | - | - | - | - |
| 401P170923 | 401P170914 | 401P170915 | 401P170916 | - | - | - | - | - | ||
| R |
Газовая линза L=42.0 мм |
54N18 | 54N17 | 54N16 | 54N15 | 54N14 | - | 54N19 | - | - |
| 401P222200 | 401P222201 | 401P222202 | 401P222203 | 401P222204 | - | 401P222206 | - | - | ||
| S |
Газ овая линза, L L=76.0 мм |
54N18 L | 54N17 L | 54N16 L | 54N15 L | 54N14 L |
|
|
|
|
| 401P222211 | 401P222207 | 401P222208 | 401P222209 | 401P222210 |
|
|
|
|
||
| T |
Большая газовая линза L=48.0 мм |
- | - | 57N75 | - | 57N74 | 53N88 | - | 53N87 | 53N89-L |
| - | - | 401P201451 | - | 401P201452 | 401P222250 | - | 401P222251 | 401P222253 | ||
| U |
Большая газовая линза (короткая), L=34.0 мм |
- | - | - | - | - | - | - | - | 53N89 |
| - | - | - | - | - | - | - | - | 401P222252 | ||
Жирным шрифтом выделены комплектующие, входящие в стандартный набор поставки горелок.
