Запасные части для аргонодуговых горелок ESAB TBi

30.11.2023

Комплектующие и расходные части для горелок ESAB TBi серии SR 9 , TBi SR 20 , TBi SR 21, TBi SR 17 , TBi SR 18 , TBi SR 26, TBi SR 24G , TBi SR 24W, TBi SR 25G FX , TBi SR 25W FX, TBi AW 424 , TBi AW 427, TBi SR 400, TBi XCT 400W, TBi SR 12

Запасные части для аргонодуговых горелок ESAB TBi SR 9 , TBi SR 20 , TBi SR 21

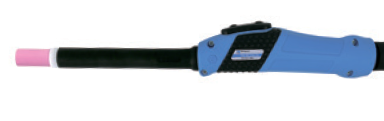

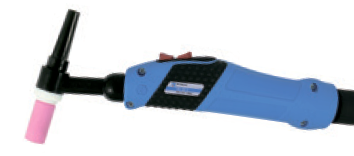

	TBi SR 9 (FX) с воздушным охлажд./ gas cooled / refroi- dissement par air 60% (10 мин.) AC : 80 A DC: 110 A Ø 0.5 - 1.6 мм
	TBi SR 21 (FX) с водяным охлажд. / water cooled / refroidissement par eau 100% (10 мин.) AC : 240 A DC: 340 A Ø 0.5 - 3.2 мм

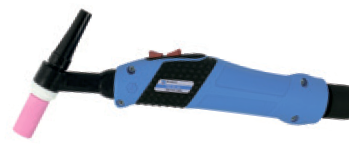

	TBi SR 20 (FX) с водяным охлажд./ water cooled / refroidissement par eau 100% (10 мин.) AC : 160 A DC: 220 A Ø 0.5 - 3.2 мм

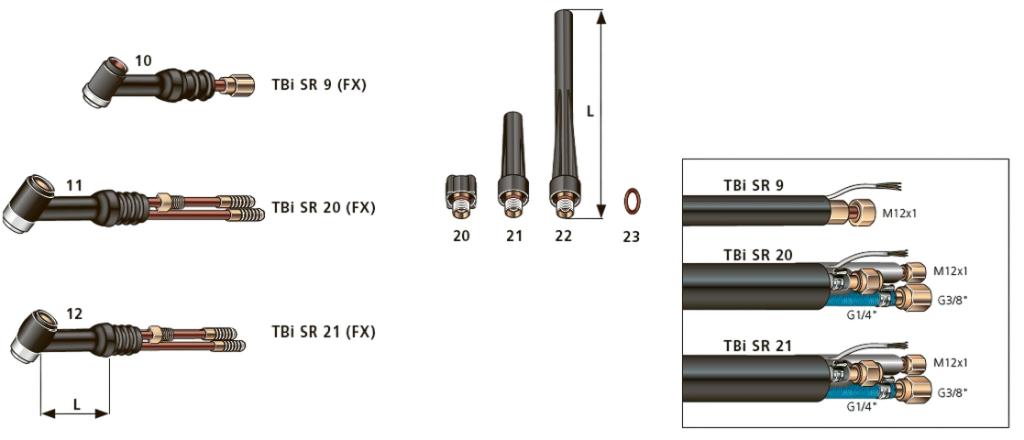

Комплектующие TBi SR 9 , TBi SR 20 , TBi SR 21

№№	Наименование	Горелка	Головка горелки	Длина	Артикул	Артикул
10	Корпус горелки	SR 9		L = 35 мм		405P090800
10	Корпус горелки	SR 9 FX (стандарт)	гибкий	L = 35 мм		403P090800
10	Корпус горелки	SR 9 FX-L	гибкий	L = 115 мм		403P090805
11	Корпус горелки	SR 20		L = 35 мм		405P200800
11	Корпус горелки	SR 20 FX (стандарт)	гибкий	L = 35 мм		403P200700
11	Корпус горелки	SR 20 FX-L	гибкий	L = 70 мм		403P200850
11	Корпус горелки	SR 20 FX-LL	гибкий	L = 90 мм		403P200750
11	Корпус горелки	SR 20 FX-XL	гибкий	L = 115 мм		403P200800
12	Корпус горелки	SR 21		L = 35 мм		405P210800
12	Корпус горелки	SR 21 FX (стандарт)	гибкий	L = 65 мм		403P210700
12	Корпус горелки	SR 21 FX-L		L = 115 мм		403P210701
20	Колпачок	короткий		L = 18 мм	41V33	401P200100
21	Колпачок	средний		L = 48 мм	41V35	401P200200
22	Колпачок	длинный		L = 145 мм	41V24	401P200300
23	Кольцо				98W77	365P200046

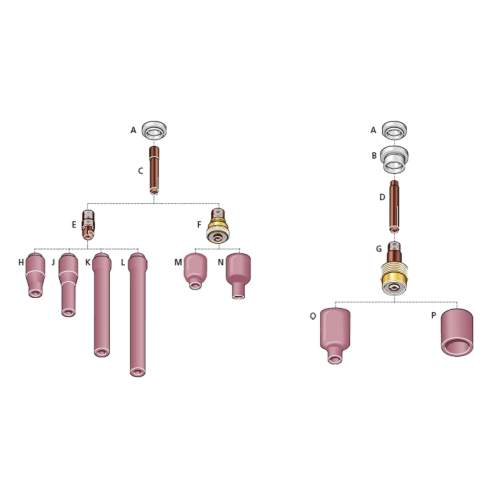

TBi SR 9 , TBi SR 20 , TBi SR 21

№№	Наименование		Горелка	Головка горелки		Длина		Артикул	Артикул
A	Изолятор		стандартный					598882	402P200900
B	Адаптер		газовая линза большая					54N63-20	401P200905
Цанги
№№	Наименование		Ø 0.5 мм Ø 0.020“	Ø 1.0 мм Ø 0.040“	Ø 1.6 мм Ø 1/16“	Ø 2.0 мм	Ø 2.4 мм Ø 3/32“	Ø 3.0 мм	Ø 3.2 мм Ø 1/8“
C	Стандартные, L=25.4 мм		13N20	13N21	13N22	-	13N23	-	13N24
C	Стандартные, L=25.4 мм		401P200599	401P200600	401P200601	401P200604	401P200602	401P200605	401P200603
D	Большие, L=40.1 мм		-	13N21L	13N22L	-	13N23L	-	13N24L
D	Большие, L=40.1 мм		-	401P13N21L	401P13N22L	-	401P13N23L	-	401P13N24L
Держатель цанги
E	L=20.6 мм		Ø 0.5 - 1.0 мм		13N27	Ø 2.0 - 2.4 мм		Ø 3.0 - 3.2 мм
E	L=20.6 мм		13N26, 401P201000		401P201001	13N28, 401P201002		13N29, 401P201003
Газовые линзы
F	Стандартные, L=21.5 мм		-	45V42	45V43	Ø 2.0 - 2.4 мм		Ø 3.0 - 3.2 мм
F	Стандартные, L=21.5 мм		-	401P201300	401P201301	45V44, 401P201302		45V45, 401P201303
G	Большие , L=40.5 мм		-	45V0204S	45V116S	Ø 2.0 - 2.4 мм		Ø 3.0 - 3.2 мм
G	Большие , L=40.5 мм		-	401P201350	401P201351	45V64S, 401P201352		995795S, 401P201353
Керамические сопла
№№	Наименование		No. 3 ∅ 5.0 мм ∅ 3/16“	No. 4 ∅ 6.5 мм ∅ 1/4“	No. 5 ∅ 8.0 мм ∅ 5/16“	No. 6 ∅ 9.5 мм ∅ 3/8“	No. 7 ∅ 11 мм ∅ 7/16“	No. 8 ∅ 12.5 мм ∅ 1/2“	No. 10 ∅ 16 мм ∅ 5/8“
H	Стандартные, L=30.0 мм		-	13N08	13N09	13N10	13N11	13N12	13N13
H	Стандартные, L=30.0 мм		-	401P201106	401P201107	401P201108	401P201109	401P201110	401P201111
J	Стандартные, L, L=48.0 мм		796F70	796F71	796F72	796F73	-	-	-
J	Стандартные, L, L=48.0 мм		401P201115	401P201116	401P201117	401P201118	-	-	-
K	Стандартные, XL, L=63.0 мм		-	796F75	796F76	796F77	-	-	-
K	Стандартные, XL, L=63.0 мм		-	401P201126	401P201127	401P201128	-	-	-
L	Стандартные, XXL, L=89.0 мм		-	796F79	-	-	-	-	-
L	Стандартные, XXL, L=89.0 мм		-	401P201136	-	-	-	-	-
№№	Наименование	No. 3 ∅ 5.0 мм ∅ 3/16“	No. 4 ∅ 6.5 мм ∅ 1/4“	No. 5 ∅ 8.0 мм ∅ 5/16“	No. 6 ∅ 9.5 мм ∅ 3/8“	No. 7 ∅ 11 мм ∅ 7/16“	No. 8 ∅ 12.5 мм ∅ 1/2“	No. 10 ∅ 16 мм ∅ 5/8“	∅ 24 мм
M	Стандартные, L=30.0 мм	53N58	53N59	53N60	53N61	53N61S	-	-	-
M	Стандартные, L=30.0 мм	401P201400	401P201401	401P201402	401P201403	401P201404	-	-	-
N	Газовая линза, L L=35.0 мм	53N58L	53N59L	53N60L	53N61L	-	-	-	-
N	Газовая линза, L L=35.0 мм	401P201408	401P201405	401P201406	401P201407	-	-	-	-
O	Большая газовая линза L=48.0 мм	-	-	57N75	-	57N74	53N88	53N87	53N89-L
O	Большая газовая линза L=48.0 мм	-	-	401P201451	-	401P201452	401P222250	401P222251	401P222253
P	Большая газовая линза (короткая), L=34.0 мм	-	-	-	-	-	-	-	53N89-L
P	Большая газовая линза (короткая), L=34.0 мм	-	-	-	-	-	-	-	401P222252

Жирным шрифтом выделены комплектующие, входящие в стандартный набор поставки горелок

Запасные части для аргонодуговых горелок ESAB TBi SR 17 , TBi SR 18 , TBi SR 26

	TBi SR 17 (FX) С воздушн. охлажд. / gas cooled / refroidissement par air 60% (10 мин.) AC : 100 A DC: 140 A Ø 0.5 - 2.4 мм

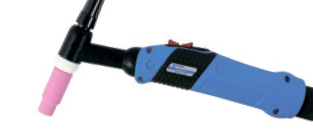

	TBi SR 18 (FX) С водяным охлажд. / water cooled / refroidissement par eau 100% (10 мин.) AC : 225 A DC: 320 A Ø 0.5 - 4.0 мм

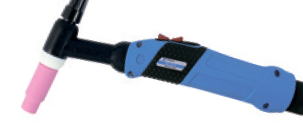

	TBi SR 26 (FX) С воздушн. охлажд. / gas cooled / refroidissement par air 60% (10 мин.) AC : 140 A DC: 200 A Ø 0.5 - 4.0 мм

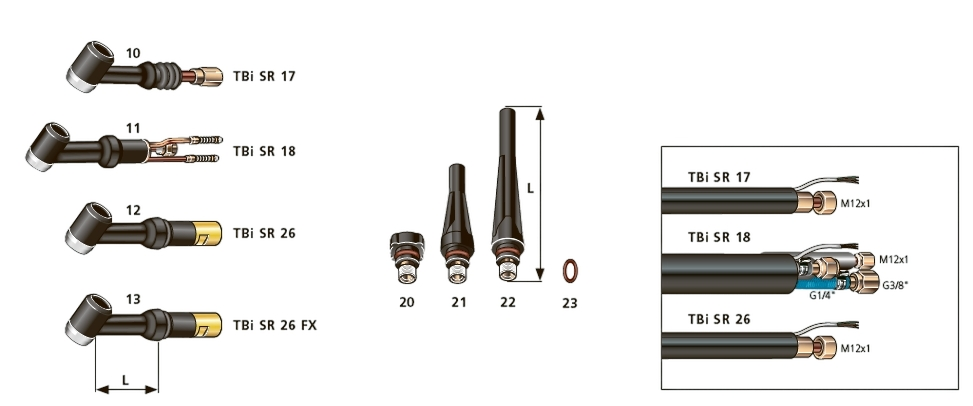

Комплектующие ESAB TBi SR 17 , TBi SR 18 , TBi SR 26

Комплектующие TBi SR 17 , TBi SR 18 , TBi SR 26

№№	Наименование	Горелка	Головка горелки	Длина	Артикул	Артикул
10	Корпус горелки	SR 17		L = 50 мм		405P170700
10	Корпус горелки	SR 17 FX	гибкий	L = 50 мм		403P170700
11	Корпус горелки	SR 18		L = 50 мм		405P180702
11	Корпус горелки	SR 18 FX	гибкий	L = 50 мм		403P180702
12	Корпус горелки	SR 26		L = 50 мм		405P260702
13	Корпус горелки	SR 26 FX	гибкий	L = 50 мм		403P260702
20	Колпачок	короткий		L = 24 мм	57Y04	402P170100
21	Колпачок	средний		L = 58 мм	57Y05	402P170150
22	Колпачок	длинный		L = 140 мм	57Y02	402P170200
23	Кольцо				98W18	365P200096

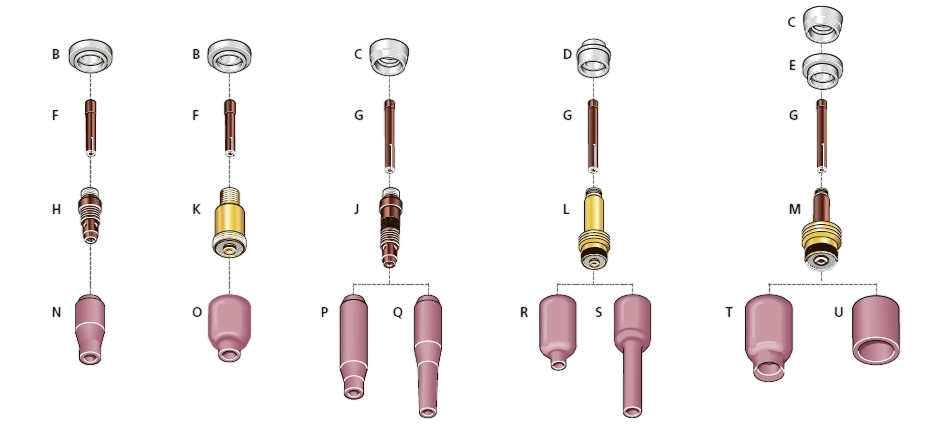

Расходные части TBi SR 17 , TBi SR 18 , TBi SR 26

№№	Наименование	Длина	Артикул	Артикул
B	Изолятор	маленький, газовая линза		402P956100
C	Изолятор	стандартный	18CG	403P171000
D	Изолятор	газовая линза большая	54N01	401P181100
E	Адаптер	газовая линза большая	54N63-20	401P171105

№№	Наименование		∅ 0.5 мм ∅ 0.020“	∅ 1.0 мм ∅ 0.040“	∅1.6 мм ∅ 1/16“	∅2.0 мм	∅ 2.4 мм ∅ 3/32“	∅ 3.0 мм	∅ 3.2 мм ∅ 1/8“	∅ 4.0 мм ∅ 5/32“
Цанги
F	Короткая L = 29.3 мм		-	10N22S	10N23S	-	10N24S	-	10N25S	-
F	Короткая L = 29.3 мм		-	402P10N22S	402P10N23S	-	402P10N24S	-	402P10N25S	-
G	Стандарт L= 50.0 мм		10N21	10N22	10N23	-	10N24S	-	10N25	54N20
G	Стандарт L= 50.0 мм		402P170499	402P170500	402P170502	402P170506	402P170503	402P170507	402P170504	402P170505
Газовые линзы
H	Короткая L=24.5 мм		-	17CB21	17CB22	Ø 2.0 - 2.4 мм		Ø 3.0 - 3.2 мм		-
H	Короткая L=24.5 мм		-	402P17CB21	402P17CB22	17CB23, 402P17CB23		17CB24, 402P17CB24		-
J	Стандарт L=47.0 мм		Ø 0.5 - 1.0 мм		10N31	Ø 2.0 - 2.4 мм		Ø 3.0 - 3.2 мм		406488
J	Стандарт L=47.0 мм		10N30, 401P180998		401P180999	10N32, 401P181000		10N28, 401P181001		401P181002

Газовые линзы
K	Короткая L = 21.5 мм		-	-	-	-	-	-	-	-
K	Короткая L = 21.5 мм		-	402P956048	402P956049	-	402P956050		402P956051	-
L	Стандарт L=50.0 мм		-	45V24	45V25	Ø 2.0 - 2.4 мм		Ø 3.0 - 3.2 мм		45V28
L	Стандарт L=50.0 мм		-	401P181299	401P181300	45V26, 401P181301		45V27, 401P181302		401P181303
M	Большая газовая линза L=50.0 мм		-	45V0204S	45V116S	Ø 2.0 - 2.4 мм		Ø 3.0 - 3.2 мм		45V63
M	Большая газовая линза L=50.0 мм		-	401P181350	401P181351	45V64, 401P181352		995795, 401P181353		401P181354
Керамические сопла
№№	Наименование	No. 4 ∅ 6.5 мм ∅ 1/4“	No. 5 ∅ 8.0 мм ∅ 5/16“	No. 6 ∅ 9.5 мм ∅ 3/8“	No. 7 ∅ 11 мм ∅ 7/16“	No. 8 ∅ 12.5 мм ∅ 1/2“	No. 10 ∅ 16 мм ∅ 5/8“	No. 11 ∅ 17.5 мм ∅ 11/16“	No. 12 ∅ 19 мм ∅ 3/4“	∅ 24.0 мм
N	Короткая L = 30.0 мм	13N08	13N09	13N10	13N11	13N12	13N13	-	-	-
N	Короткая L = 30.0 мм	401P201106	401P201107	401P201108	401P201109	401P201110	401P201111	-	-	-
O	Газовая линза короткая L=25.5 мм	53N58	53N59	53N60	53N61	53N62	-	-	-	-
O	Газовая линза короткая L=25.5 мм	401P201400	401P201401	401P201402	401P201403	401P201404	-	-	-	-
P	Стандарт L=47.0 мм	10N50	10N49	10N48	10N47	10N46	10N45	-	10N44	-
P	Стандарт L=47.0 мм	401P170907	401P170908	401P170909	401P170910	401P170911	401P170912	-	401P170913* * L=50.0 мм	-
Q	Стандарт L=76.0 мм	10N50L	10N49L	10N48L	10N47L	-	-	-	-	-
Q	Стандарт L=76.0 мм	401P170923	401P170914	401P170915	401P170916	-	-	-	-	-
R	Газовая линза L=42.0 мм	54N18	54N17	54N16	54N15	54N14	-	54N19	-	-
R	Газовая линза L=42.0 мм	401P222200	401P222201	401P222202	401P222203	401P222204	-	401P222206	-	-
S	Газ овая линза, L L=76.0 мм	54N18 L	54N17 L	54N16 L	54N15 L	54N14 L
S	Газ овая линза, L L=76.0 мм	401P222211	401P222207	401P222208	401P222209	401P222210
T	Большая газовая линза L=48.0 мм	-	-	57N75	-	57N74	53N88	-	53N87	53N89-L
T	Большая газовая линза L=48.0 мм	-	-	401P201451	-	401P201452	401P222250	-	401P222251	401P222253
U	Большая газовая линза (короткая), L=34.0 мм	-	-	-	-	-	-	-	-	53N89
U	Большая газовая линза (короткая), L=34.0 мм	-	-	-	-	-	-	-	-	401P222252

Жирным шрифтом выделены комплектующие, входящие в стандартный набор поставки горелок.

Запасные части для аргонодуговых горелок ESAB TBi SR 24G , TBi SR 24W

	TBi SR 24G с воздушн.охлажден. / gas cooled / refroidissement par air 60% (10 мин.) AC : 80 A DC: 110 A Ø 0.5 - 1.6 мм
	TBi SR 24W (FX) с водяным охлажд. / water cooled / refroidissement par eau 100% (10 мин.) AC : 100 A DC: 140 A Ø 0.5 - 2.4 мм

Комплектующие TBi SR 24G , TBi SR 24W

№№	Наименование	Горелка	Головка горелки	Длина	Артикул	Артикул
10	Корпус горелки	SR 24G		L = 50 мм		405P240800
11	Корпус горелки	SR 24W		L = 50 мм		405P240850
12	Корпус горелки	SR 24W FX (стандарт)	гибкий	L = 65 мм		403P240700
12	Корпус горелки	SR 24W FX-L	гибкий	L = 90 мм		403P240750
12	Корпус горелки	SR 24W FX-XL	гибкий	L = 115 мм		403P240701
13	Корпус горелки	SR 24W FX-XXL	гибкий	L = 290 мм		403P240770
A	Изолятор				53N22	401P240700 *
B	Изолятор	газовая линза			53N66	401P240701
№№	Наименование		∅ 0.5 мм ∅ 0.020“	∅ 1.0 мм ∅ 0.040“	∅1.6 мм ∅ 1/16“	∅ 2.4 мм ∅ 3/32“
Цанги
C	L = 14.0 мм		53N15	53N16	53N14	24C332
C	L = 14.0 мм		401P240500	401P240501	401P240502	401P240503
D	Газ. лин за, L=23.0 мм		-	53N63	53N64	24GLC332
D	Газ. лин за, L=23.0 мм		-	401P240802	401P240803	401P240805
Держатель цанги
E	L = 12.0 мм		53N17	53N18	53N19	24CB332
E	L = 12.0 мм		401P241000	401P241001	401P241002	401P241003
Газовая линза
F	L= 21. 5 мм		-	45V42	45V43	45V44
F	L= 21. 5 мм		-	401P201300	401P201301	401P201302
Керамические сопла
№№	Наименование	No. 4 ∅ 6.5 мм ∅ 1/4“	No. 5 ∅ 8.0 мм ∅ 5/16“	No. 6 ∅ 9.5 мм ∅ 3/8“	No. 7 ∅ 11 мм ∅ 7/16“	No. 8 ∅ 12.5 мм ∅ 1/2“
G	Стандарт L=16.5 мм	53N24	53N25	53N27	-	-
G	Стандарт L=16.5 мм	401P240900	401P240901	401P240902	-	-
H	Стандарт , длинные L=29.0 мм	53N24L	-	53N26L	-	-
H	Стандарт , длинные L=29.0 мм	401P240903	-	401P240904	-	-
J	Газовая линза L=25.5 мм	53N58	53N59	53N60	53N61	53N61S
J	Газовая линза L=25.5 мм	401P201400	401P201401	401P201402	401P201403	401P201404

* Не подходит к корпусу горелки SR 24W FX-XXL

Запасные части для аргонодуговых горелок ESAB TBi SR 25G FX , TBi SR 25W FX

	TBi SR 25G FX С воздушным охлаждением / gas cooled / refroi- dissement par air 60% (10 min.) AC : 80 A DC: 110 A Ø 0.5 - 2.4 mm
	TBi SR 25W FX С водяным охлаждением / water cooled / refroi-dissement par eau 100% (10 min.) AC : 100 A DC: 140 A Ø 0.5 - 3.2 mm

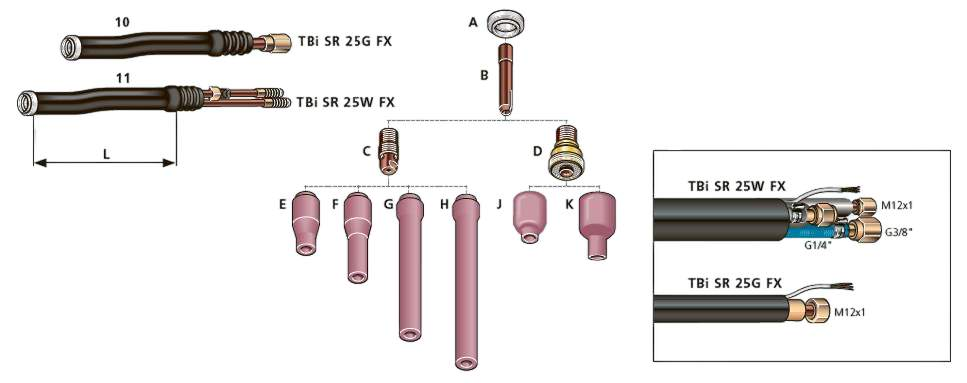

Комплектующие TBi SR 25G FX , TBi SR 25W FX

№№	Наименование	Горелка	Головка горелки		Длина		Артикул	Артикул
10	Корпус горелки	SR 25G FX	гибкий		L = 120 мм			401P250200
11	Корпус горелки	SR 25W FX (Стандарт)	гибкий		L = 120 мм			401P251200
11	Корпус горелки	SR 25W FX-L	гибкий		L = 300 мм			401P251201
A	Изолятор							401P250200
Цанги
№№	Наименование	Ø 0.5 мм Ø 0.020“	Ø 1.0 мм Ø 0.040“	Ø 1.6 мм Ø 1/16“	Ø 2.0 мм	Ø 2.4 мм Ø 3/32“	Ø 3.0 мм	Ø 3.2 мм Ø 1/8“
B	Стандартные, L=25.4 мм	13N20	13N21	13N22	-	13N23	-	13N24
B	Стандартные, L=25.4 мм	401P200599	401P200600	401P200601	401P200604	401P200602	401P200605	401P200603
Держатель цанги
C	L=20.6 мм	Ø 0.5 - 1.0 мм		13N27	Ø 2.0 - 2.4 мм		Ø 3.0 - 3.2 мм
C	L=20.6 мм	13N26, 401P201000		401P201001	13N28, 401P201002		13N29, 401P201003
Газовые линзы
D	Стандартные, L=21.5 мм	-	45V42	45V43	Ø 2.0 - 2.4 мм		Ø 3.0 - 3.2 мм
D	Стандартные, L=21.5 мм	-	401P201300	401P201301	45V44, 401P201302		45V45, 401P201303
Керамические сопла
№№	Наименование	No. 3 ∅ 5.0 мм ∅ 3/16“	No. 4 ∅ 6.5 мм ∅ 1/4“	No. 5 ∅ 8.0 мм ∅ 5/16“	No. 6 ∅ 9.5 мм ∅ 3/8“	No. 7 ∅ 11 мм ∅ 7/16“	No. 8 ∅ 12.5 мм ∅ 1/2“	No. 10 ∅ 16 мм ∅ 5/8“
E	Стандартные, L=30.0 мм	-	13N08	13N09	13N10	13N11	13N12	13N13
E	Стандартные, L=30.0 мм	-	401P201106	401P201107	401P201108	401P201109	401P201110	401P201111
F	Стандартные, L, L=48.0 мм	796F70	796F71	796F72	796F73	-	-	-
F	Стандартные, L, L=48.0 мм	401P201115	401P201116	401P201117	401P201118	-	-	-
G	Стандартные, XL, L=63.0 мм	-	796F75	796F76	796F77	-	-	-
G	Стандартные, XL, L=63.0 мм	-	401P201126	401P201127	401P201128	-	-	-
H	Стандартные, XXL, L=89.0 мм -	-	796F79	-	-	-	-	-
H	Стандартные, XXL, L=89.0 мм -	-	401P201136	-	-	-	-	-
J	Газовая линза, L=25.5 мм	53N58	53N59	53N60	53N61	53N61S	-	-
J	Газовая линза, L=25.5 мм	401P201400	401P201401	401P201402	401P201403	401P201404	-	-
K	Газовая линза, L=35.0 мм	-	53N58L	53N59L	53N60L	53N61L	-	-
K	Газовая линза, L=35.0 мм	-	401P201408	401P201405	401P201406	401P201407	-	-

Запасные части для аргонодуговых горелок ESAB TBi AW 424 , TBi AW 427

	TBi AW 424 с водяным охлажд. / water cooled / refroidissement par eau 100% (10 мин.) AC : 280 A DC: 400 A Ø 1.0 - 4.0 мм
	TBi AW 427 с водяным охлажд. / water cooled / refroidissement par eau 100% (10 мин.) AC : 350 A DC: 500 A Ø 2.0 - 8.0 мм

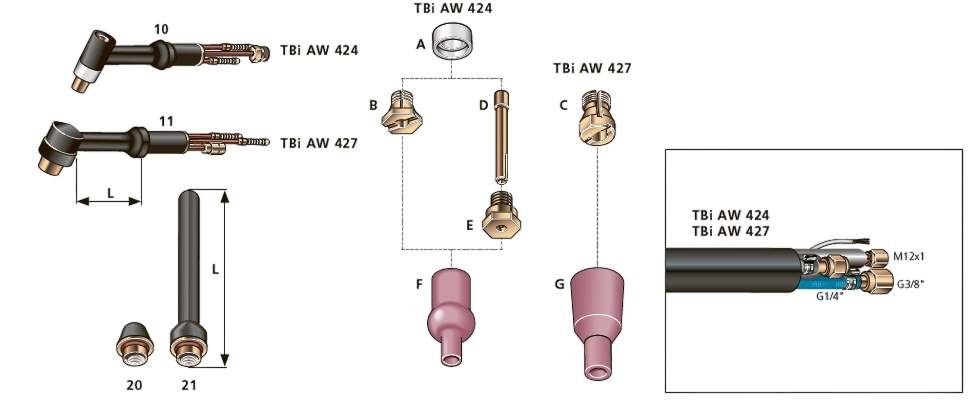

Комплектующие TBi AW 424 , TBi AW 427

№№	Наименование		Горелка			Длина		Артикул	Артикул
10	Корпус горелки		AW 424			L = 55 мм			404P240702
11	Корпус горелки		AW 427			L = 55 мм			404P270702
20	Колпачок		короткий			L = 16 мм		411-30	404P240100
21	Колпачок		длинный			L = 101 мм		411-70	404P240200
A	Изолятор		AW 424					200 NG	404P280300
Цанговый зажим
№№	Наименование	Ø 1.0 мм Ø 0.040“	Ø 1.6 мм Ø 1/16“	Ø 2.4 мм Ø 3/32“	Ø 3.2 мм Ø 1/8“	Ø 4.0 мм Ø 5/32“	Ø 4.8 мм Ø 3/16“	Ø 6.4 мм Ø 1/4“	Ø 8.0 мм Ø 5/16“
B	AW 424, L=10.5 мм	-	221.00	222.00	223.00	224.00	-	-	-
B	AW 424, L=10.5 мм	-	404P240501	404P240502	404P240503	404P240504	-	-	-
C	AW 427, L=17 мм	-	-	223-07	224-07	225-07	226-07	227-07	228-07
C	AW 427, L=17 мм	-	-	404P270499	404P270500	404P270501	404P270502	404P270503	404P270504
Цанга
№№	Наименование	Ø 1.0 мм Ø 0.040“	Ø 1.6 мм Ø 1/16“	Ø 2.4 мм Ø 3/32“	Ø 3.2 мм Ø 1/8“	Ø 4.0 мм Ø 5/32“	Ø 4.8 мм Ø 3/16“	Ø 6.4 мм Ø 1/4“	Ø 8.0 мм Ø 5/16“
D	AW 424, L=59 мм	964.01	965.01	966.01	967.01	968.01	-	-	-
D	AW 424, L=59 мм	404P240602	404P240603	404P240604	404P240605	404P240606	-	-	-
Держатель цанги
№№	Наименование	Ø 1.0 мм Ø 0.040“	Ø 1.6 мм Ø 1/16“	Ø 2.4 мм Ø 3/32“	Ø 3.2 мм Ø 1/8“	Ø 4.0 мм Ø 5/32“	Ø 4.8 мм Ø 3/16“	Ø 6.4 мм Ø 1/4“	Ø 8.0 мм Ø 5/16“
E	AW 424, L=10.5 мм	961.41	961.51	961.61	961.71	961.81	-	-	-
E	AW 424, L=10.5 мм	404P240902	404P240903	404P240904	404P240905	404P240906	-	-	-
Керамические сопла
№№	Наименование	No. 4 ∅ 6.5 мм ∅ 1/4“	No. 5 ∅ 8.0 мм ∅ 5/16“	No. 6 ∅ 9.5 мм ∅ 3/8“	No. 7 ∅ 11 мм ∅ 7/16“	No. 8 ∅ 12.5 мм ∅ 1/2“	No. 9 ∅ 14 мм ∅ 9/16“	No. 10 ∅ 16 мм ∅ 5/8“	∅ 18 мм
F	стан дар т, L=44.0 мм	130-00	131-00	132-00	133-00	134-00	135-00	136-00	-
F	стан дар т, L=44.0 мм	404P241100	404P241101	404P241102	404P241103	404P241104	404P241105	404P241106	404P241108
G	с тан дар т, L=54.0 мм	-	141-00	142-00	143-00	144-00	145-00	-	-
G	с тан дар т, L=54.0 мм	-	404P271100	404P271101	404P271102	404P271103	404P271104	-	-

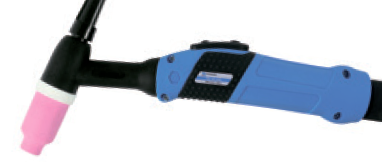

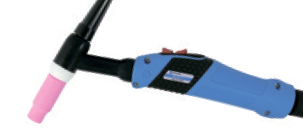

Запасные части для аргонодуговых горелок ESAB TBi SR 400

TBi SR 400
с водяным охлажд. /
water cooled / refroidissement
par eau
100% (10 мин.)
AC : 315 A
DC: 450 A
Ø 1.0 - 4.8 мм

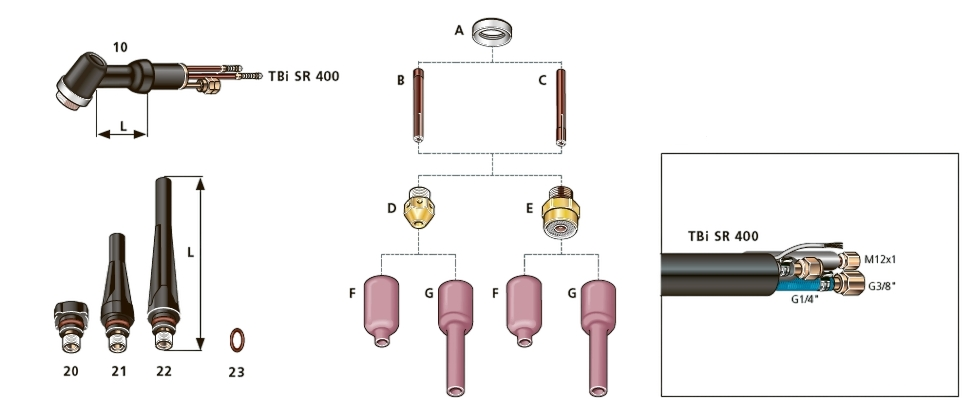

Комплектующие TBi SR 400

№№	Наименование	Горелка	Головка горелки		Длина		Артикул	Артикул
10	Корпус горелки	SR 400			L = 50 мм			405P400802
20	Колпачок	короткий			L = 24 мм		57Y04	402P170100
21	Колпачок	средний			L = 58 мм		57Y05	402P170150
22	Колпачок	длинный			L = 140 мм		57Y02	402P170200
23	Кольцо						98W18	365P200096
A	Изолятор						18NG	405P400001
Цанги
№№	Наименование	Ø 1.0 мм Ø 0.040“	Ø 1.6 мм Ø 1/16“	Ø 2.4 мм Ø 3/32“	Ø 3.2 мм Ø 1/8“	Ø 4.0 мм Ø 5/32“	Ø 4.8 мм Ø 3/16“
B	Стандартные, L=50.0 мм	10N22	10N23	10N24	10N25	54N20	-	-
B	Стандартные, L=50.0 мм	402P170500	402P170502	402P170503	402P170504	402P170505	-	-
C	Heavy Duty, L=50.0 мм	-	-	-	10N25HD	54N20HD	18C36	-
C	Heavy Duty, L=50.0 мм	-	-	-	405P400504	405P400505	405P400506	-
Держатель цанги
D	L=19.5 мм	Ø 1.0 мм - 3.2 мм			Ø 3.2 – 4.8 мм
D	L=19.5 мм	405P401000			405P401001
Газовые линзы
E	L=2 1.3 мм	18GL04	18GL16	18GL32	18GL18	18GL53	18GL36	-
E	L=2 1.3 мм	405P401301	405P401302	405P401303	405P401304	405P401305	405P401306	-
Керамические сопла
№№	Наименование	No. 4 ∅ 6.5 мм ∅ 1/4“	No. 5 ∅ 8.0 мм ∅ 5/16“	No. 6 ∅ 9.5 мм ∅ 3/8“	No. 7 ∅ 11 мм ∅ 7/16“	No. 8 ∅ 12.5 мм ∅ 1/2“	No. 11 ∅ 17.5 мм ∅ 11/16“
F	стандартные, L=42.0 мм	54N18	54N17	54N16	54N15	54N14	54N19
F	стандартные, L=42.0 мм	401P222200	401P222201	401P222202	401P222203	401P222204	401P222206
G	стандартные, L, L=76.0 мм	54N18 L	54N17 L	54N16 L	54N15 L	54N14 L	-
G	стандартные, L, L=76.0 мм	401P222211	401P222207	401P222208	401P222209	401P222210	-

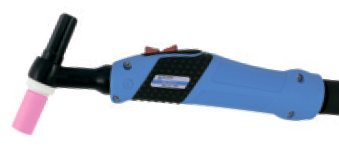

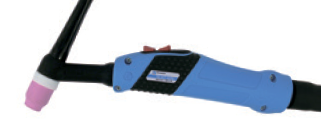

Запасные части для аргонодуговых горелок ESAB TBi XCT 400W

TBi XCT 400W
с водяным охлаждением /
water cooled / refroidissement
par eau
100% (10 мин.)
AC : 315 A
DC: 450 A
Ø 2.4 - 4.0 мм

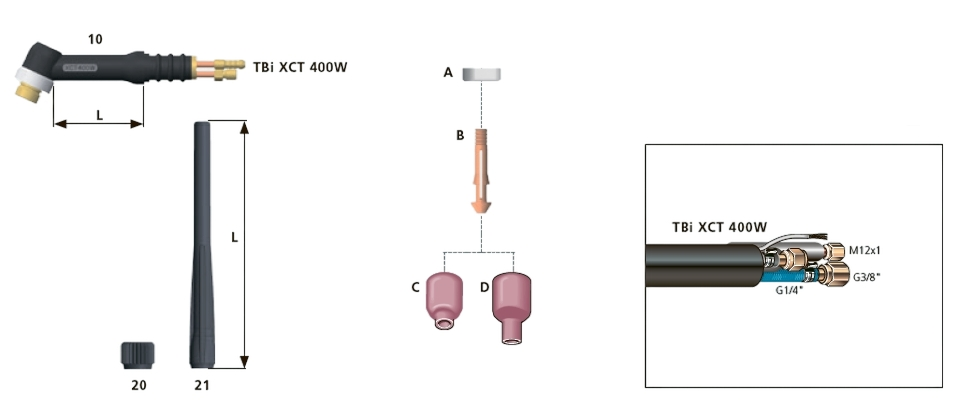

Комплектующие TBi XCT 400W

№№	Наименование	Горелка	Головка горелки		Длина		Артикул
10	Корпус горелки	XCT 400W			L = 52 мм		405PX40700
20	Колпачок	короткий			L = 13 мм		402PX40600
21	Колпачок	длинный			L = 145 мм		402PX40700
A	Изолятор						401PX40700
Цанговый зажим
№№	Наименование	Ø 2.4 мм Ø 3/32“	Ø 3.2 мм Ø 1/8“	Ø 4.0 мм Ø 5/32“
B	L = 44.0 мм	-	-	-
B	L = 44.0 мм	401PX40502	401PX40503	401PX40504
Керамические сопла
№№	Наименование	No. 4 ∅ 6.5 мм ∅ 1/4“	No. 5 ∅ 8.0 мм ∅ 5/16“	No. 6 ∅ 9.5 мм ∅ 3/8“	No. 7 ∅ 11 мм ∅ 7/16“	No. 8 ∅ 12.5 мм ∅ 1/2“
C	стандартные, L=42.0 мм	53N58	53N59	53N60	53N61	53N61S
C	стандартные, L=42.0 мм	401P201400	401P201401	401P201402	401P201403	401P201404
D	стандартные, L, L=76.0 мм	53N58L	53N59L	53N60L	53N61L	-
D	стандартные, L, L=76.0 мм	401P201408	401P201405	401P201406	401P201407	-

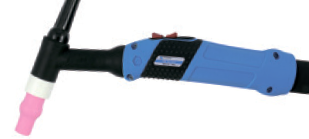

Запасные части для аргонодуговых горелок ESAB TBi SR 12

TBi SR 12
с водяным охлаждением /
water cooled / refroidissement
par eau
100% (10 мин.)
AC : 350 A
DC: 500 A
Ø 2.4 - 6.4 мм

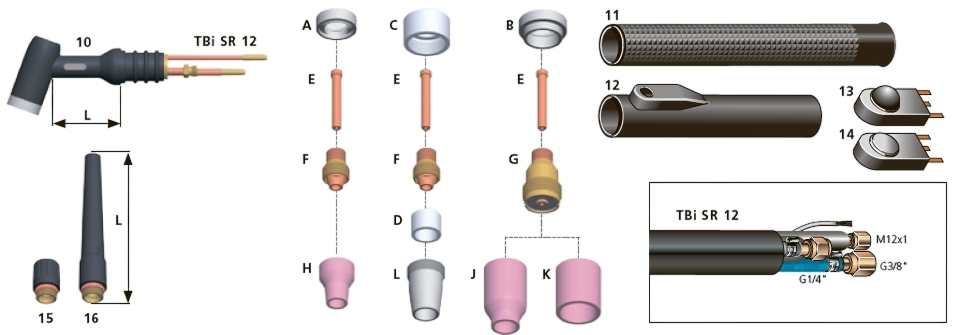

Комплектующие TBi SR 12

№№	Наименование		Горелка			Длина		Артикул	Артикул
10	Корпус горелки		SR 12			L = 60 мм			405P120800
11	Рукоятка горелки							85WP13	405P120900
12	Чехол переключателя								401P120600
13	Кнопка		круглая						385P033009
14	Кнопка		плоская						385P233009
15	Колпачок		короткий			L = 31 мм		56Y45	405P120100
16	Колпачок		длинный			L = 115 мм		56Y44	405P120200
A	Изолятор		стандартный					12NG	405P120300
B	Изолятор		газовая линза					12GLG	405P120301
C	Изолятор		металлическое сопло					12MNG	405P120302
D	Газовое сопло		стандартный					85Z99	405P120303
Цанга
№№	Наименование		Ø 2.4 мм Ø 3/32“	Ø 3.2 мм Ø 1/8“	Ø 4.0 мм Ø 5/32“	Ø 4.8 мм Ø 3/16“	Ø 6.4 мм Ø 1/4“
E	L =60 ,2 мм		85Z15	85Z16	85Z17	85Z18	85Z19
E	L =60 ,2 мм		405P120502	405P120503	405P120504	405P120505	405P120506
Держатель цанги
F	L=20.6 мм		Ø 2.4 – 6.4 мм
F	L=20.6 мм		11WP65, 405P121000
Газовая линза
G			11GL32	11GL18	11GL53	11GL36	-
G			405P121302	405P121303	405P121304	405P121305	405P121306
Керамические сопла
№№	Наименование	No. 4 ∅ 6.5 мм ∅ 1/4“	No. 5 ∅ 8.0 мм ∅ 5/16“	No. 6 ∅ 9.5 мм ∅ 3/8“	No. 7 ∅ 11 мм ∅ 7/16“	No. 8 ∅ 12.5 мм ∅ 1/2“	No. 10 ∅ 16 мм ∅ 5/8“	No. 12 ∅ 19 мм ∅ 3/4“	∅ 24 мм
H	стандарт, L=32.0 мм	14N57	14N58	14N59	14N60	14N61	-	-	-
H	стандарт, L=32.0 мм	401P101700	401P101701	401P101702	401P101703	401P101704	-	-	-
J	большая газовая линза L=48.0 мм	-	-	57N75	-	57N74	53N88	53N87	53N89-L
J	большая газовая линза L=48.0 мм	-	-	401P201451	-	401P201452	401P222250	401P222251	401P222253
K	Большая газовая линза (короткая), L=34.0 мм	-	-	-	-	-	-	-	53N89
K	Большая газовая линза (короткая), L=34.0 мм	-	-	-	-	-	-	-	401P222252
Металлические сопла
L	стандарт, L=40.7 мм	-	-	86Z01	-	86Z02	86Z03	86Z06	-
L	стандарт, L=40.7 мм	-	-	405P120700	-	405P120701	405P120702	405P120703	-

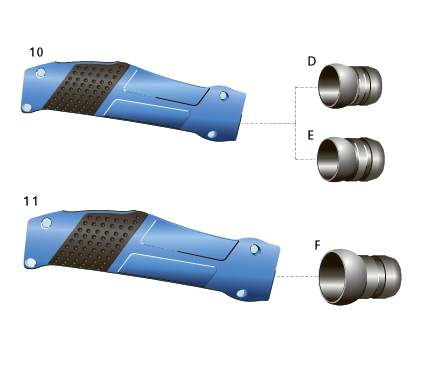

Ручки и модули для аргонодуговых горелок ESAB TBi

		2х-позиционная кнопка TBi	2х-позиционная Кнопка	Двойная кнопка с потенциометром 10 kΩ	2х-рычажная кнопка


Модули
1	Резиновый чехол	-	401P102022	401P102023	401P102038
2	Печатная плата	-	384P101034	384P101035	384P101050
3	Модуль PSD в комплекте	401P101090	-	-	-
Ручка вкл. модуль PSD
10	Ручка маленькая, только в качестве замены для горелок с PSD SR 9, SR 17, SR 20, SR 21, SR 24, XCT 400W	401P101012	-	-	-
11	Ручка большая, только в качестве замены для горелок с PSD SR 18, SR 26, AW 424	401P101512	-	-	-
Ручка вкл. Модуль
10	Ручка маленькая SR 9, SR 17, SR 20, SR 21, SR 24, SR 25	-	401P101010	401P101020	401P101030
11	Ручка большая SR 18, SR 26, SR 400, AW 424, AW 427	-	401P101510	401P101520	401P101530
Комплектующие
D	Шариковый суппорт кабеля	SR 9, 17, 24 G, 25 G			401P102026
E	Шариковый суппорт кабеля	SR 20, 21, 24 W, 25 W			401P102029
F	Шариковый суппорт кабеля	SR 18, 26, 400, AW 424, 427			401P102032

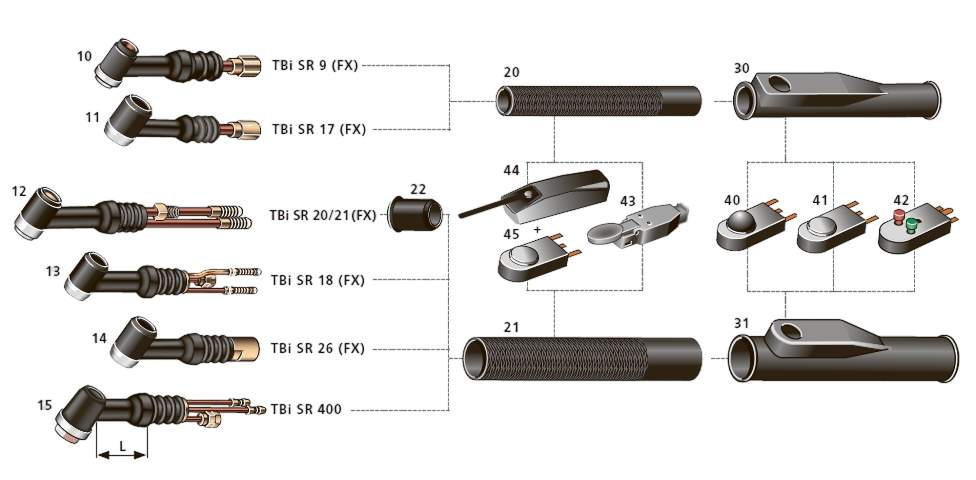

Рукоятки и кнопки для аргонодуговых горелок ESAB TBi

Комплектующие
10	Корпус горелки	SR 9		L = 35 мм	405P090800
10	Корпус горелки	SR 9 FX	гибкий	L = 35 мм	403P090800
11	Корпус горелки	SR 17		L = 50 мм	405P170700
11	Корпус горелки	SR 17 FX	гибкий	L = 50 мм	403P170700
12	Корпус горелки	SR 20		L = 35 мм	405P200800
12	Корпус горелки	SR 20 FX	гибкий	L = 35 мм	403P200700
12	Корпус горелки	SR 21		L = 35 мм	405P210800
12	Корпус горелки	SR 21 FX	гибкий	L = 65 мм	403P210700
12	Корпус горелки	SR 21 FX-L	гибкий	L = 115 мм	403P210701
13	Корпус горелки	SR 18		L = 55 мм	405P180700*
13	Корпус горелки	SR 18 FX	гибкий	L = 55 мм	403P180700*
14	Корпус горелки	SR 26		L = 50 мм	405P260700*
14	Корпус горелки	SR 26 FX	гибкий	L = 50 мм	403P260700*
15	Корпус горелки	SR 400		L = 50 мм	405P400800*
* Не подходит к ручке TBi Precision
Рукоятки
20	Рукоятка	SR 9, SR 17	D= 20,5 мм / L= 130 мм	H 100	402P171301
21	Рукоятка	SR 18, SR 20, SR 26, SR 400	D= 27,5 мм / L= 154 мм	H 200	402P180801
22	Втулка	SR 20			401P201360
Чехлы переключателя
30	Чехол переключателя	SR 9, SR 17		BS-1	401P170600
31	Чехол переключателя	SR 18, SR 20, SR 26, SR 400		BL-1	402P180600
Кнопки
40	Кнопка		круглая	SW-1	385P033009
41	Кнопка		плоская	SW-1	385P133009
42	Двойная кнопка		красная, зеленая		385P033014
43	Ложковая кнопка				385P120002
44	Кнопка-лепесток				402P101002
45	Кнопка Crouzet			SW-1	385P233009

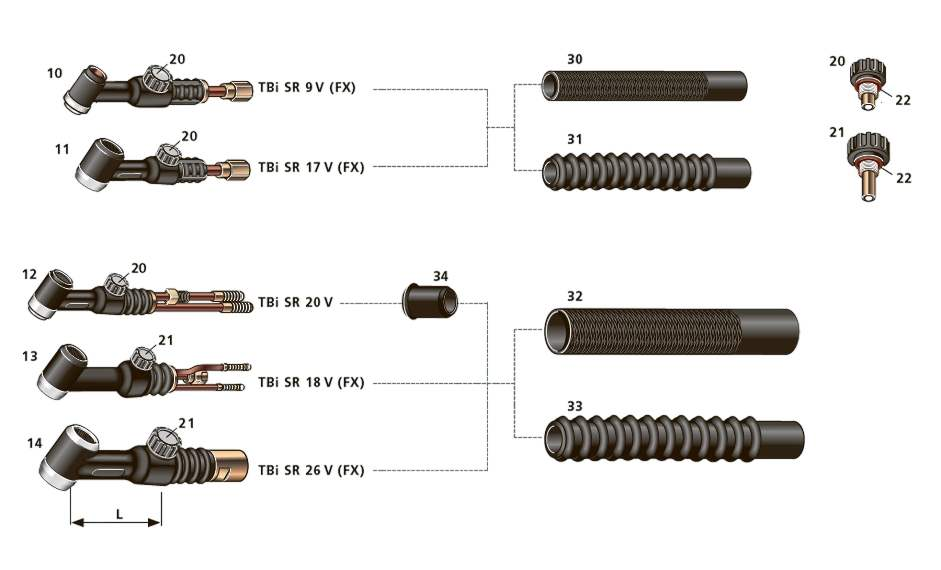

Рукоятки для горелок с вентилем ESAB TBi

Рукоятки для горелок с вентилем
10	Корпус горелки	SR 9 V		L = 50 мм	405P090850
10	Корпус горелки	SR 9 VFX	гибкий	L = 50 мм	403P090900
11	Корпус горелки	SR V 17		L = 50 мм	405P170800
11	Корпус горелки	SR 17 V FX	гибкий	L = 50 мм	403P170800
12	Корпус горелки	SR 20 V		L = 50 мм	405P200850
13	Корпус горелки	SR 18 V		L = 70 мм	405P180750
13	Корпус горелки	SR 18 V FX	гибкий	L = 65 мм	403P180800
14	Корпус горелки	SR 26 V		L = 65 мм	405P260800
14	Корпус горелки	SR 26 V FX	гибкий	L = 65 мм	403P260800
20	Вентиль	SR 400			405P172400
21	Вентиль	SR 9 V, SR 17 V, SR 20 V			405P262400
22	Кольцо	SR 18 V, SR 26 V			365P018047
Рукоятки для горелок с вентилем
30	Рукоятка гладкая	SR 9 V, SR 17 V	D= 20,5 мм / L= 130 мм	H 100	402P171301
31	Рукоятка ребристая	SR 9 V, SR 17 V	D= 20,5 мм / L= 130 мм	H 100R	402P179264
32	Рукоятка гладкая	SR 18 V, SR 20 V, SR 26 V	D= 27,5 мм / L= 154 мм	H 200	402P180801
33	Рукоятка ребристая	SR 18 V, SR 20 V, SR 26	D= 27,5 мм / L= 154 мм	H 200R	405P260801
34	Втулка	SR 20 V	D= 21,5 мм / L= 27 мм		401P201360

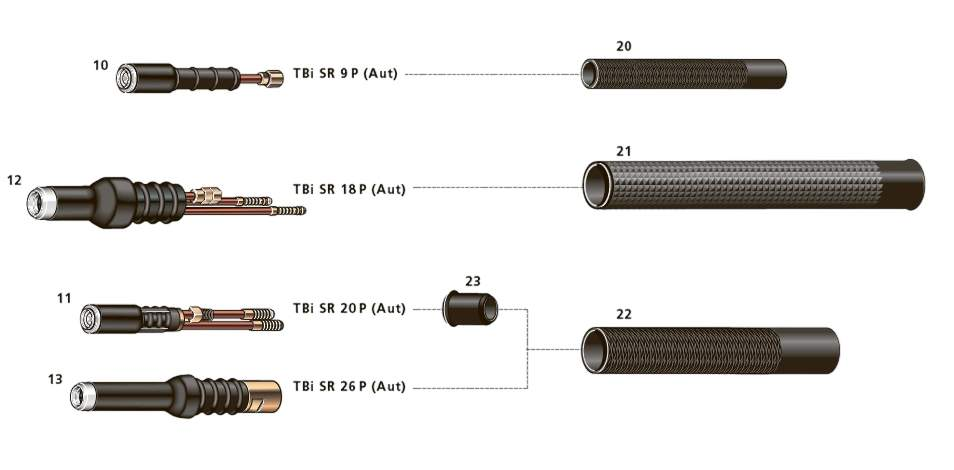

Горелки для автоматической сварки ESAB TBi


TBi SR 9 P (Aut) с воздушным охлаждением / gas cooled / refroidissement par air 60% (10 min.) AC : 80 A DC: 110 A Ø 0.5 - 1.6 mm	TBi SR 18 P (Aut) с водяным охлаждением / water cooled / refroidissement par eau 100% (10 min.) AC : 225 A DC: 320 A Ø 0.5 - 4.0 mm	TBi SR 20 P (Aut) с водяным охлаждением / water cooled / refroidissement par eau 100% (10 min.) AC : 160 A DC: 220 A Ø 0.5 - 3.2 mm	TBi SR 26 P (Aut) с воздушным охлаждением / gas cooled / refroidissement par air 60% (10 min.) AC : 140 A DC: 200 A Ø 0.5 - 4.0 mm

Горелки для автоматической сварки ESAB TBi

Комплектующие
10	Корпус горелки	SR 9 P (Aut)		405P090900
11	Корпус горелки	SR 20 P (Aut)		491P200001
12	Корпус горелки	SR 18 P (Aut)		491P180001
13	Корпус горелки	SR 26 P (Aut)		405P260900

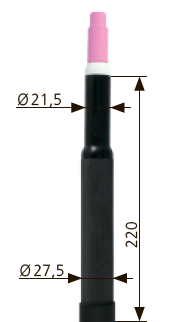

Рукоятки для горелок для автоматической сварки

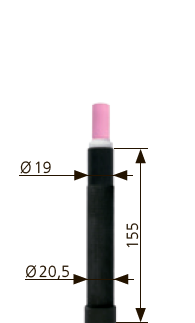

20	Рукоятка	SR 9 P (Aut)	D= 20,5 мм / L= 130 мм	402P171301
21	Рукоятка	SR 18 P (Aut)	D= 35 мм / L= 250 мм	491P180800
22	Рукоятка	SR 26 P (Aut), SR 20 P (Aut)	D= 27,5 мм / L= 154 мм	402P180801
23	Втулка	SR 20 P (Aut)	D= 21,5 мм / L= 27 мм	401P201360

Товары

Назад к списку

Корзина
