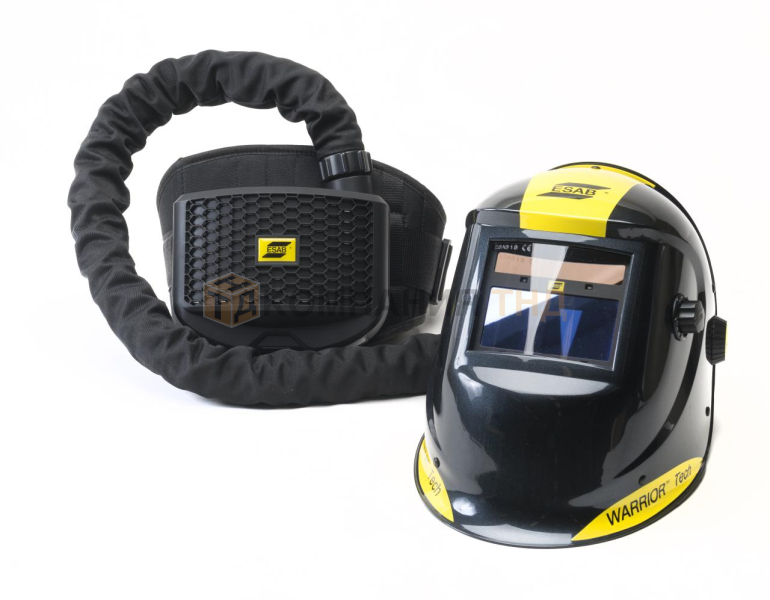

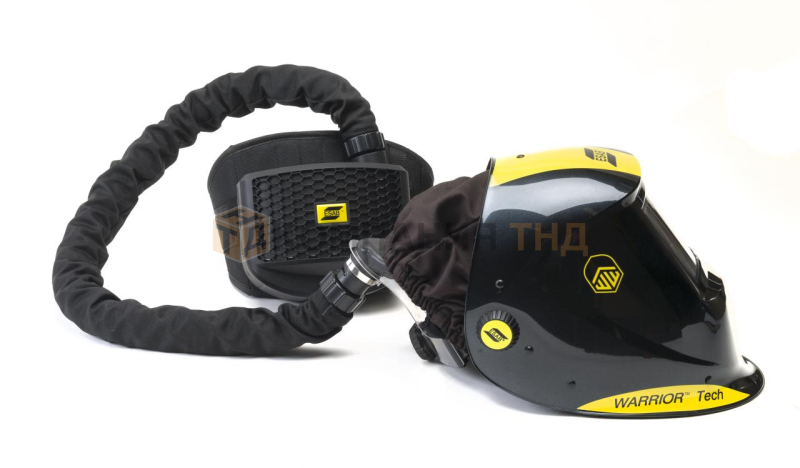

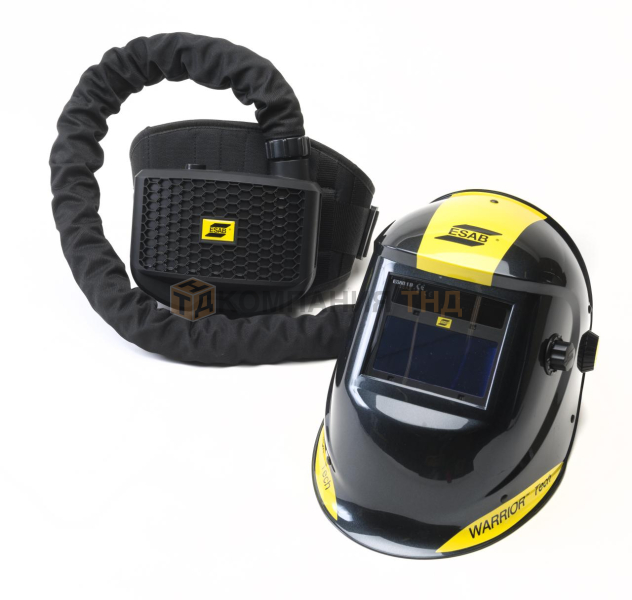

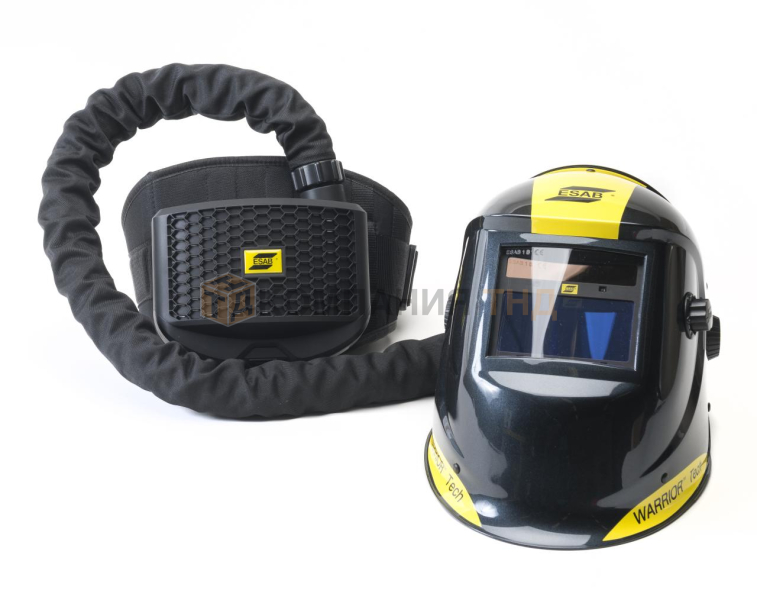

Система принудительной подачи воздуха WARRIOR Tech Prepared for Air
ВНИМАНИЕ!!! Для работы маски ESAB Warrior-Tech for air в тяжелых условиях, требующих принудительной подачи воздуха, необходимо доукомплектовать маску блоком подачи воздуха, например Блок подачи воздуха ESAB PAPR Hose

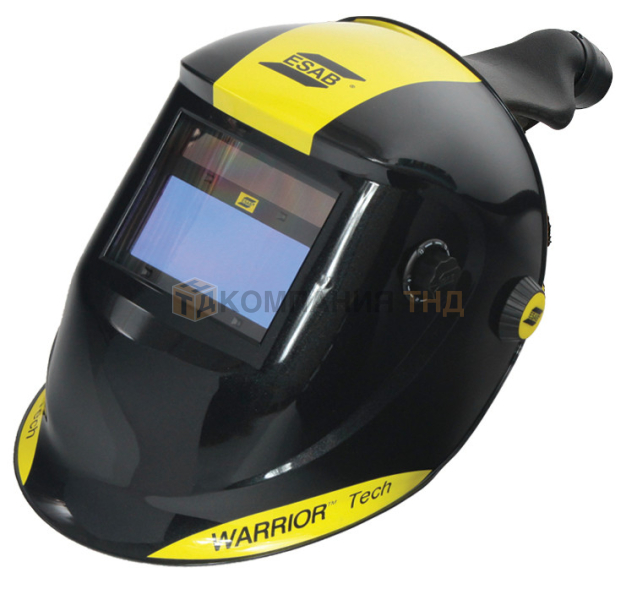

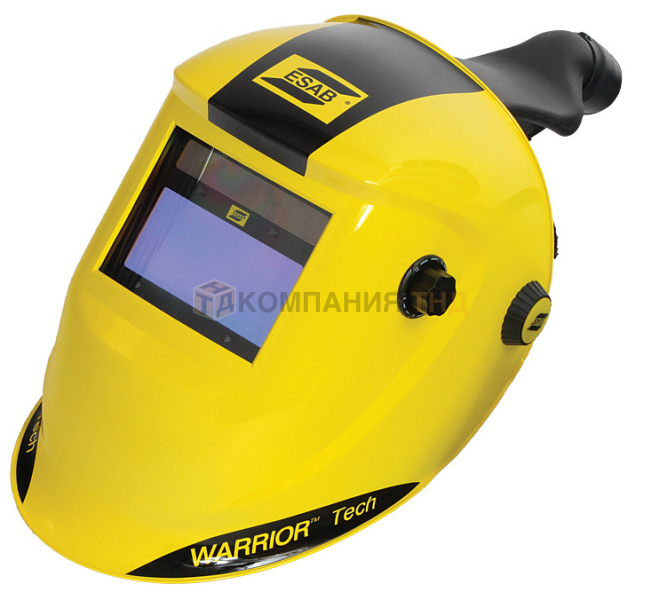

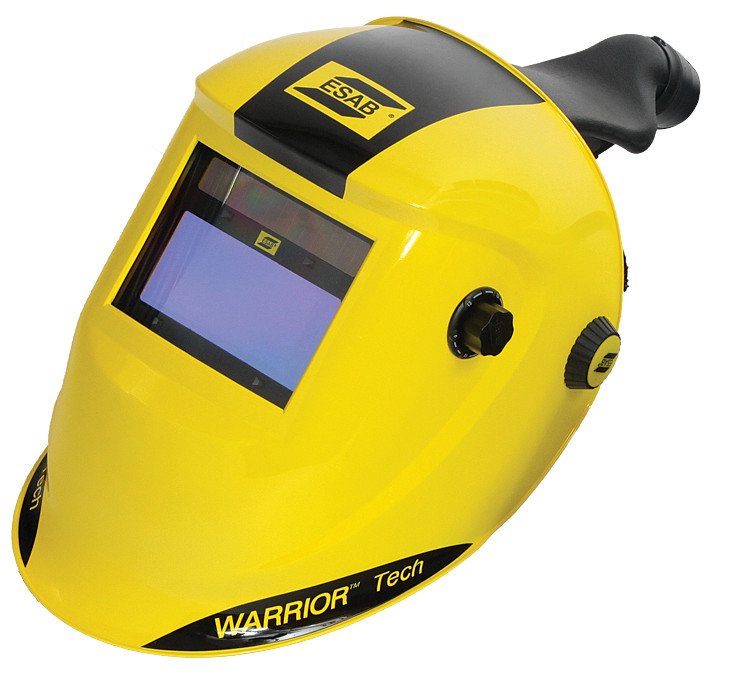

WARRIOR Tech prepared for Air - сварочная маска специально подготовленная для использования с блоком подачи воздуха.
Сварочная маска ESAB WARRIOR Tech 9-13 for air может комплектоваться блоками принудительной подачи воздуха Aristo Air, Eco Air, PAPR Hose. Такая система обеспечивает защиту не только зрения, но и органов дыхания сварщика Блоки подачи воздуха изготовлены в соответствии с высокими требованиями безопасности стандарта EN12941 , практичны и удобны в использовании.
Система фильтрации WARRIOR Tech prepared for Air поставляется в полностью укомплектованном виде и готова к подключению к Блоку подачи воздуха Aristo Air. Система включает в себя: Маску WARRIOR Tech, головное крепление, воздуховод, головной и лицевой уплотнители. Код заказа на WARRIOR Tech Prepared for Air, черный и WARRIOR Tech Prepared for Air, желтый:
Сварочнные маски WARRIOR Tech prepared for Air | |
WARRIOR Tech Prepared for Air, черная | 0700000405 |
WARRIOR Tech Prepared for Air, желтая | 0700000406 |

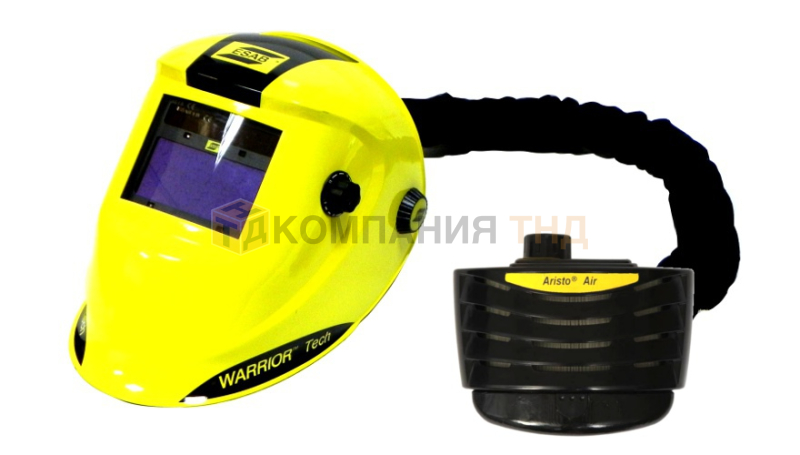

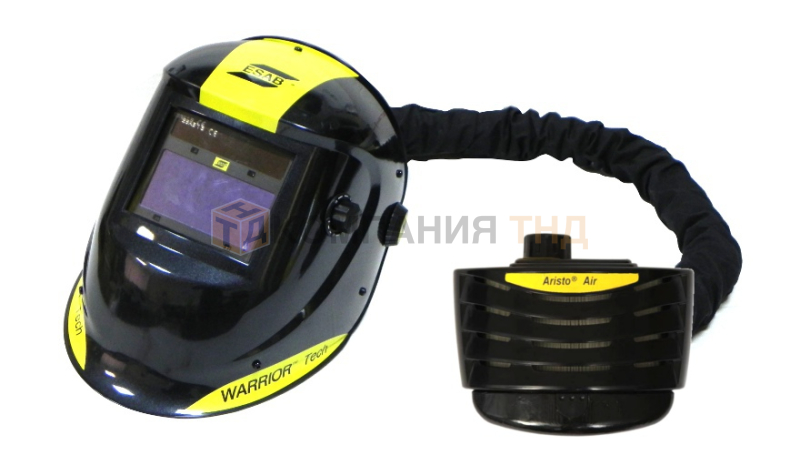

Блок подачи воздуха Aristo Air
Блок подачи воздуха Aristo Air поставляется в полностью укомплектованном виде и готов к использованию. В его состав входят: воздушный блок с воздуховодом в защитной оболочке, аккумулятор, интеллектуальное зарядное устройство, мягкие накладки и фильтр P3.
Информация для заказа: Aristo Air в комплекте 0700002174
Совместимость сварочных масок ESAB Warrior Tech 9-13 с блоками подачи воздуха ESAB
Совместимость сварочных масок и блоков подачи воздуха | |||||
Warrior Tech for air |
|||||
|
|
||||
+ |
PAPR Hose |
= |
Совместимость масок сварщика ESAB Warrior Tech for Air и блоков подачи воздуха ESAB | |||
|

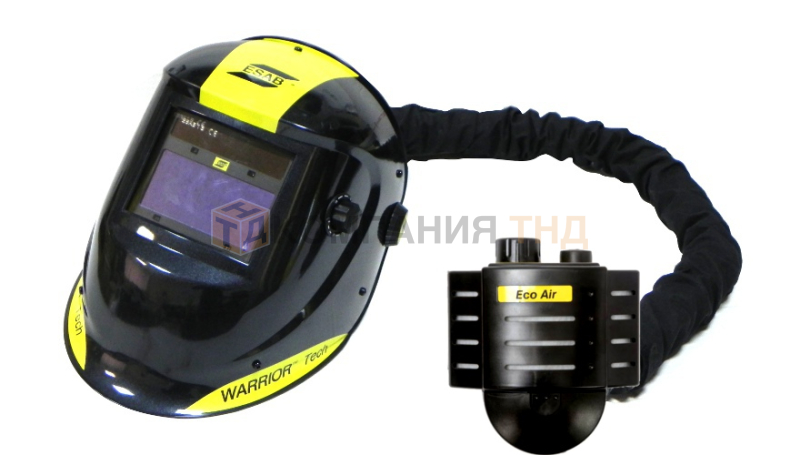

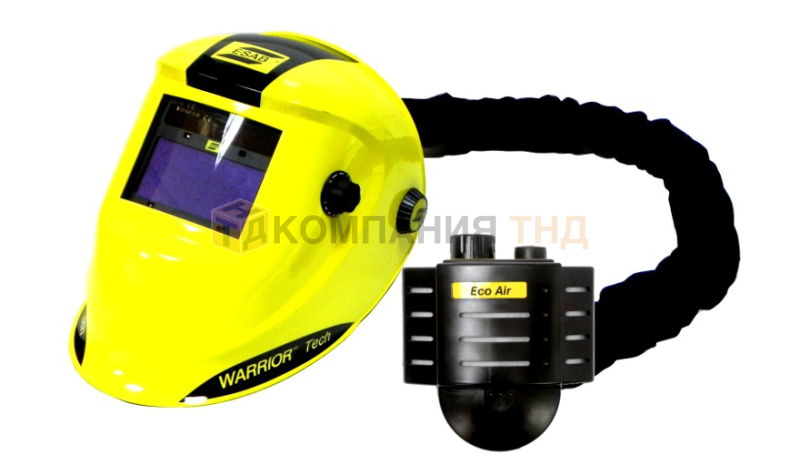

Eco Air 0700002175 |
Aristo Air 0700002174 |
PAPR 0700002300 |
Размеры (Ш х В х Т) | 160 x 160 x 87 мм | 195 x 160 x 93 мм | 185 x 100 x 160 мм |
Вес устройства | 1000 г | 935 г | 1000 г |
Зарядное устройство |
Интеллектуальное Зарядное Устройство |
Интеллектуальное зарядное устройство | Интеллектуальное зарядное устройство |
Аккумулятор |
Никель - металлогидридный |
Литий-ионный | Литий-ионный сменный, перезаряжаемый 7,4 В, 5200 мА/ч |
Масса аккумулятора | 485 г | 327 г |
|
Время работы батареи | 8 часов при потоке 170 л/мин |
8 ч при потоке 210 л/мин,12 ч при 175 л/мин |
При расходе 220 л/мин –8 часов работы. При расходе 170л/мин –10 часов работы. После завершения зарядки активируется режим медленной зарядки |
Поток воздуха | Минимальный поток воздуха 170 л/мин | Плавная регулировка от 170 до 210 л/мин |
170 -220 л/мин |
Регулировка потока воздуха | нет | да | да |
Светодиодная индикация потока воздуха | нет | да | да |
Индикация неполадок батареи (звуковая) | да | да | да |
Индикация неполадок батареи (визуальная) | нет | да | да |
Индикация неполадок фильтра (звуковая) | да | да | да |
Индикация неполадок фильтра (визуальная) | нет | да | да |
Светодиодная индикация состояния батареи | нет | да | да |
Основной фильтр (частицы) | да | да | да |
Основной фильтр (частицы/запахи) | да | да | да |
Описание сварочных масок ESAB Warrior Tech 9-13 for air для блока подачи воздуха
Сварочная маска WARRIOR Tech 9-13 for Air была разработана для различных видов сварки. Легкая и высокотехнологичная, она обеспечивает максимальную защиту глаз от ультрафиолетового и инфракрасного излучения. Также маска защищает от высоких температур, искр и брызг, и гарантирует четкость обзора благодаря непревзойденным оптическим характеристикам автозатемняющегося фильтра (ADF).
- Степень затемнения от 9 DIN до 13 DIN устанавливается в зависимости от типа сварки.
- Стандартные цвета поставки: желтый и черный
- Вес - 520 г
- Для применения в различных типах сварки. MMA, MIG/MAG, TIG
- Возможность комплектации линзами с диоптриями
Сварочная Маска WARRIOR Tech for Air обладает выдающейся функциональностью и превосходными рабочими характеристиками, а профессионалы оценят удобство, простоту обслуживания и надежность конструкции.
Сварочные маски ESAB Warrior Tech 9-13 for Air являются высококачественным продуктом, отвечающим требованиям комфорта и безопасности сварщика. Сварочные маски ESAB Warrior Tech 9-13 for Air могут использоваться только при дуговой сварки. Таблица, приведённая ниже, поможет выбрать наиболее подходящую степень затемнения, для комфортной работы в сварочной маске ЭСАБ.
Особенности и преимущества для сварщика маски ESAB Warrior Tech 9-13 for Air
- Улучшенные рабочие характеристики
Четыре датчика дуги для улучшения реакции и увеличения зоны покрытия.
Оптимальная производительность для большинства видов производственной сварки и при сварке в неудобном положении
- Контроль чувствительности
Функция, позволяющая эффективно обнаруживать наличие менее яркой дуги при сварке на низких токах (TIG)
- Большая область обзора
98 x 48 мм.
Увеличенный угол обзора позволяет лучше контролировать ситуацию
Оптический класс 1/2/1/2
Уровень затемнения 9 – 13
- Управление задержкой
Позволяет сварщику задать время, в течение которого экран остается темным после того, как погасла дуга.
Малая задержка позволяет более эффективно выполнять точечную сварку, в то время как большая задержка подходит для сварки большим током
Информация о сварочных масках ESAB Warrior Tech 9-13 for Air
Сварочные маски ESAB Warrior Tech 9-13 for Air обеспечивают надежную защиту глаз при дуговой сварке, а именно обеспечивают постоянную надежную защиту глаз от ультрафиолетового и инфракрасного излучения, от теплового воздействия и попадания брызг при любой степени затемнения. Степени затемнения сварочной маски ESAB Warrior Tech 9-13 for Air выбраны из условия обеспечения защиты глаз от излучения сварочной дуги. Нельзя смотреть на процесс зажигания дуги без защитной маски. Это может вызвать болезненное воспаление роговицы глаза и непоправимое повреждение хрусталика глаза, ведущее к катаракте. Сварочные маски ESAB Warrior Tech 9-13 for Air позволяют сварщику более точно видеть место зажигания и горения дуги. Это приводит к реальной экономии времени. Во время сварки нет необходимости поднимая) и опускать сварочную маску - обе руки сварщика свободны. Благодаря небольшой массе маски уменьшается утомляемость сварщика.
Технические характеристики сварочных масок ЭСАБ Warrior Tech 9-13 for Air
- Оптический класс 1/2/1/2
- Масса маски 520 г
- Область обзора 98 x 48
- Начальное затемнение 4 DIN
- Затемнение при сварке 9-13 DIN
- Регулировка затемнения Внешний регулятор
- Чувствительность Внутренний регулятор
- Задержка просветления Внутренний регулятор
- Время срабатывания, –10°C 0.0008 с
- Время срабатывания,+25°C 0.0001 с
- Время срабатывания,+65°C 0.000085мс
- Время просветления 0.1 – 0.35 с
- UV / IR защита Максимальная защита при любом затемнении
- Температурный диапазон от -10°С до +65°C
- Порог срабатывания TIG >5 Ампер
- Энергоснабжение: солнечные элементы со встроенными несменными аккумуляторными батареями
Область применения масок сварщика ESAB Warrior Tech 9-13 for Air
Сварочная маска ESAB Warrior Tech 9-13 for Air может использоваться для следующих видов сварки:
- Ручная дуговая сварка штучными электродами
- Полуавтоматическая сварка в среде инертного защитного газа
- Полуавтоматическая сварка в среде активного газа защитного газа
- Аргонодуговая сварка (>5А)
Сварочные маски ESAB Warrior Tech 9-13 for Air не пригодны для использования с лазерными системами и при кислородной сварки. Такими образом областью применения масок ЭСАБ WARRIOR Tech 9-13 является дуговая сварка за исключением аргонодуговой сварки (ТИГ) малым током <5А и с импульсным инвертором. Сварочный светофильтр масок ESAB Warrior Tech 9-13 не должен применяться для каких-либо других целей кроме сварки. Никогда нельзя применять их в качестве солнцезащитных фильтров при управлении автомобилем поскольку они могут привести к ошибочному определению цветов светофоров. Сварочные фильтры работают в условиях исключительно малой освещенности и при ярком солнечном освещении.
Эксплуатация защитных масок сварщика ESAB Warrior Tech 9-13 for Air
Настройка ремней крепления маски ESAB Warrior Tech 9-13 for Air
Оголовье сварочных масок ESAB Warrior Tech 9-13 for Air оборудовано удобной системой крепления, которая может быть отрегулирована тремя различными способами.
Сварочные маски ESAB Warrior Tech 9-13 for Air нельзя ронять. Не кладите на маску или внутрь ее никаких тяжелых предметов или инструментов (молоток и пр.) поскольку они могут повредить ее электрооптический фильтр.
Всегда проверяйте наличие наружного и внутреннего защитных стекол (перед фильтром снаружи маски и после фильтра внутри маски). Защитные стекла обязательно необходимо заменять в случае их повреждения. Они поставляются в запасных частях и регулярно заменяются.
При за защитных стекол очищайте поверхность фильтра. Это можно сделать следующим способом:
- Протрите фильтр сухой чистой тканью.
- Очистите фильтр чистой тканью, пропитанной чистым спиртом,
- Очистите фильтр дезинфицирующим средством.
- При правильном уходе сварочный фильтр не требует никакого дополните го ухода в течении всего срока службы.
Если в сварочной маске ESAB Warrior Tech 9-13 for Air необходимо заменить светофильтр, то необходимо использовать только сертифицированные фильтры (с маркировкой DIN-СЕ).
Внимание!!! Светофильтры ЭСАБ в настоящее время на территорию РФ не поставляются.
Фильтр не содержит специальных или токсических веществ и может быть утилизирован также, как обычное электронное устройство.
Замена наружного защитного стекла в сварочной маске ESAB Warrior Tech 9-13 for Air
Убедитесь, что маска постоянно была бы оборудована наружным стеклом, предназначенным для защиты от брызг. Это стекло расположено перед светофильтром (на наружной стороне маски) и внутренним стеклом (позади светофильтра, на внутренней стороне маски). Эти защитные стекла подлежат обязательной замены в случае их разрушения, повреждения или если они покрыты брызгами металла в такой степени, что ухудшают обзор. Внешние и внутренние защитные стекла поставляются в запасные части и должны регулярно заменяться стеклами, сертифицированными как запасные части к ESAB ESAB Warrior Tech 9-13 for Air (с маркировкой CE). Перед первым применением маски ESAB Warrior Tech 9-13 for Air с переднего защитного стекла необходимо удалить защитную пленку. Пленку нельзя удалять с переднего защитного стекла, вставленного в маску. Следуйте, пожалуйста рекомендациям, представленным на ниже.
Вставка и удаление новых защитных стекол в сварочных маска ESAB серии Warrior Tech 9-13 for Air
Для того, чтобы вставить новое наружное защитное стекло необходимо удалить светофильтр, предварительно отвернув два крепежных винта с внутренней стороны маски. После этого можно удалить старое защитное стекло и вставить новое.
Порядок сборки: установить светоизолирующую рамку, автоматически затемняющий фильтр, внутреннее защитное стекло, крепежную рамку фильтра, и, наконец, два крепежных винта.
Фильтр сварочной маски ESAB Warrior Tech 9-13 for Air
Для работы фильтра необходимо чтобы оба его датчика на передней части фильтра не были бы чем-либо загорожены. В этом фильтр при зажигании дуги сразу же затемниться.По прекращению дуги фильтр становится прозрачным.
Установка степени затемнения фильтра ESAB Warrior Tech 9-13 for Air
- Установка степени затемнения фильтра маски ESAB Warrior Tech 9-13 for Air осуществляется поворотом рукоятки, расположенной на внешней поверхности маски (поз.1).
- Степень затемнения выбирается по приведенной выше таблице или экспериментальным путем.
Установку степени затемнения можно выполнить вручную в процессе сварки.
- Поворот по часовой стрелке = увеличение затемнения
- Поворот против часовой стрелки = уменьшение затемнения
Установка задержки
Задержку просветления можно отрегулировать вручную поворотом рукоятки:
- самое быстрое осветление (01 сек) — поворот в крайнее положении против часовой стрелки;
- самое медленное просветление (10 сек) — поворот в крайнее положение по часовой стрелке.
Перед началом эксплуатации маски ESAB Warrior Tech 9-13 for Air мы рекомендуем провести следующие регулировки:
Установите рукоятку регулировки чувствительности на максимальную чувствительность. В зависимости от внешней освещенности фильтр переключится в затемненное положение или будет мигать (если освещенность слишком мала, фильтр не переключится в затемненное положение). Поверните рукоятку регулировки чувствительности в обратную сторону (против часовой стрелки) до положения, когда фильтр станет прозрачным.Теперь фильтр настроен на оптимальную чувствительность (в соответствии с окружающей освещенностью).
Проверка фильтра сварочной маски ESAB Warrior Tech 9-13 for Air:
Перед началом эксплуатации сварочной маски необходимо проверить фильтр автоматического затем (AOF), следуя нижеследующей процедуре:
- Проверьте чистоту наружного защитного стекла.
- Проверьте чистоту датчиков. Они не должны ничем загораживаться.
- После выполнения этих проверок можно теперь приступать к проверке фильтра.
Поверните рукоятку степени затенения, расположенную на внешней стороне маски, до максимально степени затемнения (степень 13) и установите максимальную чувствительность (крайнее положение по часовой стрелке). Теперь установите маску так, чтобы да освещался бы ярким источником света (например, фара автомобиля, мощная лампа и т.п.) Фильтр должен затемниться.
Обратите внимание на то, что если маска хранилась продолжительное время в темном помещении, то необходимо оставить ее на 20 минут на ярком свете для зарядки. Если и в этом случае фильтр не затемняется, то причина в датчике. В темном помещении можно проверить работу регулятора степени затемнения: просто поверните рукоятку регулятора степени затемнения против часовой стрелки. При этом затемнение должно уменьшать. Если этого не происходит, то причина в регуляторе степени затемнения.
Для проверки функции задержки установите максимальную величину задержки. Теперь поверните маску так, чтобы на датчик не падал бы свет. Через 1 секунду фильтр должен стать светлым.
Установите теперь рукоятку на минимальную задержку и повторите вышеописанную процедуру. Фильтр должен становиться светлым через 0,1 секунды. Если этого не происходит - причина в функции задержки затемнения.
Проверка чувствительности.
Установите минимальную чувствительность. Направьте на маску свет (источник света такой же, как при проверке предыдущих функций). Если фильтр затемнился, отворачивайте маску от источника света до положения осветления фильтра. Теперь медленно поворачивайте рукоятку регулировки чувствительности по часовой стрелке до момента затемнения фильтра. Если этого не происходит, поднесите маску ближе к источнику света до положения затемнения фильтра. Если фильтр не реагирует- причина в световых датчиках.
В случае отказа любой из функций при испытании или во время эксплуатации не используйте этот фильтр и обратитесь к представителю ЭСАБ.
Предупреждение
Автоматически затемняющие светофильтры (АЗФ), установленные в сварочных масках ESAB Warrior Tech 9-13 for Air не являются водостойкими и не будут работать надлежащим образом в том случае, если они имели контакт с водой. Сварочные маски и светофильтры только ограниченно теплостойки. Не используйте, пожалуйста, маски около открытого огня или в местах с повышенной окружающей температурой. Рабочая температура электронный светофильтров: минус 10°С — плюс 65°С. Датчики АЗФ должны быть чистыми и не быть прикрытыми во использования маски. В отдельных случаях контакт материала маски с кожей может вызвать аллергическую реакцию.
Информация для заказа сварочных масок WARRIOR Tech 9-13 for Air
Маска WARRIOR Tech 9-13 for Air позволяет регулировать затемнение от DIN 9 до DIN 13. Задержку и чувствительность можно настроить изнутри.
Сварочнные маски WARRIOR Tech for Air | |
WARRIOR Tech Prepared for Air, черная | 0700000405 |
WARRIOR Tech Prepared for Air, желтая | 0700000406 |
Наружная защитная линза стандартная (Защитное стекло, переднее) |
0700000010 |
Наружная защитная линза усиленная | 0700000370 |
Внутренняя защитная линза (Внутреннее защитное стекло WARRIOR Tech) |
0700000416 |
Внутренняя линза с диоптриями+1.0 | 0700000084 |
Внутренняя линза с диоптриями+1.5 | 0700000085 |
Внутренняя линза с диоптриями +2.0 | 0700000086 |
Внутренняя линза с диоптриями +2.5 | 0700000087 |
Оголовье WARRIOR Tech |
0700000415 |
Подкладка |
0700000244 |
Рамка для ADF WARRIOR Tech |
0700000418 |
Фиксатор линзы WARRIOR Tech | 0700000419 |
Сертификация масок ESAB Warrior Tech 9-13 for Air и контрольные отметки
|
ANSI Z87.1 АS/NIS CSA Z94.З |
EN 175:1997 EN 166 В: 2001 |
Европейский знак соответствия. |
NOTIFIED BODY ECS GMBH REGISTRATION NUMBER: 1883 ECS GrnbH Obere Bahnstrasse 74 73431 Aalen Germany |
NOTIFIED BODY DIN CERTO GmbH Alboinstr, 56 D-12103 Berlin, Germany |
Объяснение маркировки ADF
СЕ 4/9-13 ESAB 1/2/1/2/379
- 4 - Значение светлого затемнения
- 9 - Значение самого светлого затемнения
- 13- Значение самого темного затемнения
- ESAB - Идентификация производителя
- 1 - Оптический класс
- 2 - Класс рассеивания света
- 1 - Класс отклонений в коэффициенте пропускания света )
- 2 - Класс угловой зависимости
- 379 - Номер стандарта
ЭСАБ постоянно стремится улучшать качество своей продукции. Поэтому, ЭСАБ оставляет за собой право без предупреждения проводить изменения с целью улучшения качества
