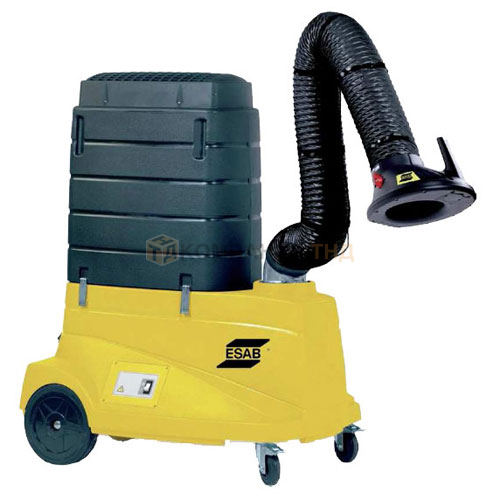

Мобильная система вытяжки и фильтрации сварочных дымов Origo Vac Cart

Описание Origo Vac Cart мобильная система вытяжки и фильтрации сварочных дымов

Мобильная система вытяжки и фильтрации сварочных дымов Origo Vac Cart предназначена для легких и средних режимов сварки и других работ. Комплектуется вытяжным рукавом и сменным фильтром очистки. Установка полностью готова к работе и удобна в использовании. Трехметровый вытяжной рукав имеет в диаметре 160 мм. В установке используется фильтр увеличенного размера – 35м², что гарантирует его долгую службу.

Основные технические характеристики Origo Vac Cart

• Большой фильтр площадью 35м²
• Имеет долгий срок службы (1 год и более)

• Легкая и мобильная система

• Большие задние колеса и поворачивающиеся передние с блокировкой
• Легко сменяемый фильтр – может быть заменен за минуту
• Простота в эксплуатации – просто включите в розетку и работайте
• Фильтр очищает 99% сварочных дымов
• Сетевой кабель 6 метров

• Встроенный фонарь для освещения зоны сварки


• Сменный фильтр

• Включение одной кнопкой.

• Мобильная система вытяжки и фильтрации сварочных дымов Origo Vac Cart эффективно удаляет все вредные частицы в сварочных дымах:

• Хром,

• Алюминий,

• Марганец,

• Бериллий,

• Медь,

• Свинец,

• Цинк и другие…

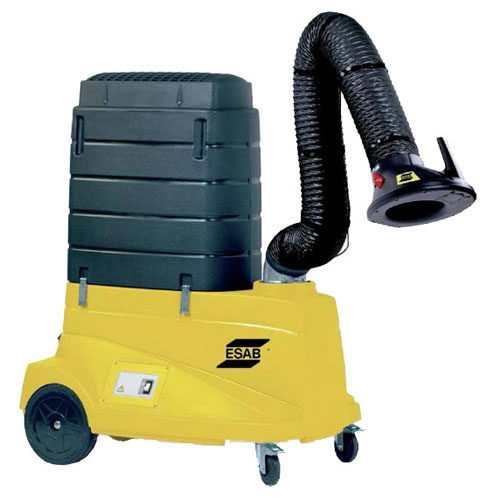

устройство ESAB Origo Vac Cart

В данном руководстве содержится информация о правильной установке, эксплуатации и обслуживании мобильной системы вытяжки и фильтрации сварочных дымов ESAB Origo Vac Cart. Перед началом работы с ESAB Origo Vac Cart или выполнением техобслуживания, внимательно ознакомьтесь с этим руководством. Руководство должно постоянно быть в непосредственном доступе. В случае потери немедленно замените. Конструкция ESAB Origo Vac Cart отвечает требованиям соответствующих директив ЕС. Все работы по установке, ремонту и обслуживанию оборудования должны осуществляться квалифицированным персоналом с использованием оригинальных запчастей ESAB. Для получения консультаций по техническому обслуживанию ESAB Origo Vac Cart или для заказа запасных частей обращайтесь к ближайшему уполномоченному дистрибьютору ESAB. Максимальная эффективность и безопасность Origo Vac Cart явилась результатом больших усилий, затраченных на его разработку и производство. Если, несмотря на это, происходят несчастные случаи, то обычно причина - это человеческий фактор. Соблюдение требований безопасности и надлежащий уход являются залогом безопасной и эффективной работы оборудования. Компания ESAB постоянно работает над усовершенствованием своей продукции и повышением ее эффективности, внося конструктивные изменения. ESAB оставляем за собой право вносить подобные изменения, не распространяя их на ранее поставленное оборудование. ESAB также оставляет за собой право, без предварительного уведомления, изменять данные и оборудование, а также инструкции по эксплуатации и обслуживанию.

Технические данные и электрические параметры мобильной системы вытяжки и фильтрации сварочных дымов ESAB Origo Vac Cart

• Обзор внешнего вида и размеры устройства в следующем списке:
• Горизонтально-поворотный рукав.
• Пуск/стоп
• Сброс защиты от перегрузки.

• В зависимости от рукава:
• 2 м рукав: макс. 1650 мм (65").
• 3 м рукав: макс. 2050 мм (81").

Габаритные размерыOrigo Vac Cart

Технические характеристики ESAB Origo Vac Cart

Руководство к применению ESAB Origo Vac Cart

Устройство ESAB Origo Vac Cart предназначено для применения только внутри помещения, и используется для вытяжки и фильтрации пыли и сварочного дыма. Устройство не предназначено для вытяжки жидкостей. Принцип эксплуатации ESAB Origo Vac Cart показан в следующем списке: Рычаг для регулировки заслонки. Переключатели для вентилятора и подсветки. Газоприемная насадка вытяжного рукава должна устанавливаться как можно ближе к источнику загрязнения. Устройство необходимо перемещать, толкая его сзади, с разблокированными колесами. Вытяжной рукав должен устанавливается в нужное положение, когда колеса блокированы в соответствии с пунктом В.

ВНИМАНИЕ! Правила техники безопасности. Опасность травмирования, возгорания или взрыва. Не допускается использовать устройство в среде с взрывоопасностью, либо для пыли и газов во взрывоопасных концентрациях. Если устройство использовалось для работы с пылью, не допускается его применение для сварочного дыма или шлифовальной пыли. Не допускается использование устройства для удаления токсичных веществ. Не допускается использование устройства без фильтрующего элемента и корпуса.

Замена фильтрующего элемента ESAB Origo Vac Cart

Фильтрующий элемент мобильной системы вытяжки и фильтрации сварочных дымов ESAB Origo Vac Cart одноразовый, и после эксплуатации выбрасывается. Срок службы фильтрующего элемента значительно различается в зависимости от эксплуатации устройства, а также количества и типа собираемых загрязняющих веществ. Регулярно проверяйте силу вытяжки у насадки, и в случае слабой тяги заменяйте фильтрующий элемент. Перед тем как приступить к замене фильтрующего элемента, проверьте, что шланги вытяжного рукава и впуска вентилятора не повреждены. ВНИМАНИЕ! Риск получения травмы. При замене фильтрующих элементов используйте необходимые средства персональной защиты.

Замена фильтрующего элемента выполняется мобильной системы вытяжки и фильтрации сварочных дымов ESAB Origo Vac Cart

Отсоедините кабель питания. Откройте эксцентриковые замки и снимите корпус фильтра. Возьмите пластиковый мешок, поставляемый с новым фильтрующим элементом, и наденьте его на использованный картридж. Заверните пластиковый мешок под элементом. Обращение с отработавшим фильтрующим элементом регулируется соответствующими нормами для собранных веществ. Протрите контактные поверхности фильтрующего элемента в устройстве. Убедитесь, что шланг вытяжного рукава не поврежден. Затем установите его на устройство. Снова установите корпус фильтра. Убедитесь, что эксцентриковые замки правильно удерживают корпус фильтра. А: Усиление блокировки. В: Уменьшение блокировки.

Замена фильтра HEPA (дополнительная принадлежность)

Если в комплект поставки устройства входит HEPA фильтр, то он подлежит замене вместе с основным фильтрующим элементом. ВНИМАНИЕ! Риск получения травмы. При замене HEPA фильтра используйте необходимые средства индивидуальной защиты. Замена фильтрующего элемента HEPA выполняется следующим образом (также см. рис. 6): Отсоедините кабель питания. Открутите верхнюю крышку. Извлеките отработавший HEPA фильтр и поместите его в пластиковый мешок, поставляемый с новым HEPA фильтром. Закройте пластиковый мешок. Обращение с отработавшим фильтром HEPA регулируется соответствующими нормами для собранных веществ. Убедитесь, что новый фильтр HEPA не поврежден. Обратите внимание, что не допускается касаться поверхности фильтра. Обращайтесь с фильтром HEPA очень осторожно, и установите его в устройство. Убедитесь, что он установлен в правильном положении, а уплотнение направлено вниз. Убедитесь, что уплотнение не повреждено. Обратите внимание на стрелки ВВЕРХ. Снова установите верхнюю крышку. Прочно ее закрепите.

Техобслуживание ESAB Origo Vac Cart

Установка, ремонт и техобслуживание мобильной системы вытяжки и фильтрации сварочных дымов ESAB Origo Vac Cart осуществляется только квалифицированным персоналом с использованием оригинальных запчастей. Для получения консультаций по техническому обслуживанию оборудования или для заказа запасных частей обращайтесь по тел. 8(495) 225-95-78. Техобслуживание рекомендуется проводить как минимум раз в год. ВНИМАНИЕ! Риск получения травмы.

• Перед началом техобслуживания отсоедините кабель питания.

• Используйте необходимые средства индивидуальной защиты.


Работы по техобслуживанию выполняйте следующим образом: При необходимости замените фильтрующий элемент (и дополнительный HEPA фильтр). Проверьте поток воздуха в устройстве. Убедитесь, что шланг отвода газов не поврежден. При необходимости замените шланг. Убедитесь, что шланг для впуска вентилятора не поврежден. При необходимости замените шланг. Убедитесь в отсутствии предметов в защитной сетке на впуске вентилятора. При необходимости, отрегулируйте звенья отвода газов. При необходимости, затяните профильные болты рычага Убедитесь, что сетевой кабель и кабель мотора вентилятора не изношены и не повреждены. Убедитесь, что эксцентриковые замки правильно удерживают корпус фильтра. При необходимости отрегулируйте эксцентриковые замки.
