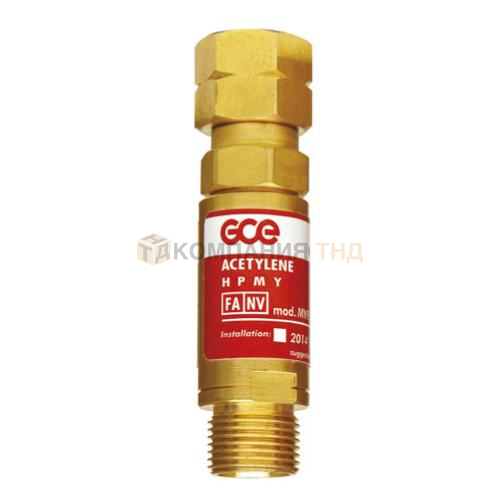

Затвор предохранительный GCE MV 93 (SP 20/FR 20) - (горючий газ) вход резака/горелки G3/8" LH
Затворы предохранительные для горелок и резаков MV 93 (SP 20/FR 20) - (горючий газ) вход резака/горелки G3/8" LH. Артикул 81950. 2 функции: обратный клапан + пламегаситель
Затворы предохранительные GCE SAFE-GUARD-2 / MV93 могут устанавливаться на выход редуктора или регулятора, на вход резака или горелки, или в разрыв рукава. Изготавливаются в соответствии с Европейским стандартом ISO 5175-1 1 и предназначены для предотвращения обратного удара в газовых системах, где используется кислород или горючий газ. Включает предохранительные функции пламегасителя (FA) для защиты от обратного удара пламени и обратный клапан, который предотвращает поток газа в обратном направлении.
Доступны 4 модели для установки на газовую аппаратуру:
- Выход редуктора или регулятора
- В разрыв газового рукава
- На вход горелки или резака с ниппелем
- На вход горелки или резака с гайкой
- Рабочий газ; Кислород (O) 10 бар,
- ацетилен (A) 1,5 бар,
- водород (H) и пропан (P) 5 бар,
- метан (M) 5 бар.
Место установки - вход резака/горелки (FF) - резьба/резьба
Артикул | Наименование | Газ |
Давление (бар) |
Вход соединение | Выход соединение |
81910 |
Затвор предохранительный GCE MV 93 - (кислород) вход резака/горелки G1/4" |
Кислород | 10 | G1/4" | G 1/4" |
81900 |
Затвор предохранительный GCE MV 93 (SP 20/FR 20) Кислород вх./вых. G3/8" |
Кислород | 10 | G3/8" | G 3/8" |
0762495 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. G9/16" |
Кислород | 10 | 9/16" | 9/16" |
81960 |
Затвор предохранительный GCE MV 93 (SP 20/FR 20) Горючий газ, G1/4" LH |
Горючий газ |
1,5 (A) 5 (P) |
G1/4"LH | G1/4"LH |
81950 |
Затвор предохранительный GCE MV 93 (SP 20/FR 20) - (горючий газ) вход резака/горелки G3/8" LH |
Горючий газ |
1,5 (A) 5 (P) |
G3/8"LH | G3/8"LH |
0762496 |
Затвор предохранительный GCE MV 93 Горючий газ, G9/16" LH |
Горючий газ |
1,5 A) 5 (P) |
9/16"LH | 9/16"LH |
Место установки - вход резака/горелки (TF) - рукав/резьба
Артикул | Наименование | Газ |
Давление (бар) |
Вход соединение | Выход соединение |
80910 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. 6,3/9,0 мм/G1/4" |
Кислород | 10 | 6.3/10 мм ниппель | G1/4" |
80900 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. 6,3/9,0 мм/G3/8" |
Кислород | 10 | 6.3/10 мм ниппель | G3/8" |
E0080900 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. 6,3/9,0 мм/М16х1,5 |
Кислород | 10 | 6.3/10 мм ниппель | M16×1,5 |
80960 |
Затвор предохранительный GCE MV 93 Горючие газы вх./вых. 6,3/9,0 мм/G1/4"LH |
Горючий газ |
1,5 (А) 5 (Р) |
6.3/10 мм ниппель | G1/4"LH |
80950 |
Затвор предохранительный GCE MV 93 Горючие газы вх./вых. 6,3/9,0 мм/G3/8"LH |
Горючий газ |
1,5 (А) 5 (Р) |
6.3/10 мм ниппель | G3/8"LH |
E0080950 |
Затвор предохранительный GCE MV 93 Горючие газы вх./вых. 6,3/9,0 мм/М16х1,5LH |
Горючий газ |
1,5 (А) 5 (Р) |
6.3/10 мм ниппель | M16×1,5 LH |
Выход редуктора (RP) - резьба/резьба
Артикул | Наименование | Газ |
Давление (бар) |
Вход соединение | Выход соединение |
H0081810 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. G1/4"/G1/4" |
Кислород | 10 | G1/4" | G1/4" |
F28410006 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. G3/8"/G3/8" |
Кислород | 10 | G3/8" | G3/8" |
0762497 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. 9/16"/9/16" |
Кислород | 10 | 9/16" | 9/16" |
80205∗ |
Затвор предохранительный GCE MV 93 Кислород вх./вых. G3/8"/G3/8" |
Кислород | 10 | G3/8" | G3/8" |
0764451 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. 9/16"/9/16" |
Кислород | 10 | 9/16" | 9/16" |
H0081850 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. G3/8"LH/G3/8"LH |
Горючий газ |
1,5 (А) 5 (Р) |
G3/8"LH | G3/8"LH |
0762498 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. 9/16"LH/9/16"LH |
Горючий газ |
1,5 (А) 5 (Р) |
9/16"LH | 9/16"LH |
80255∗ |
Затвор предохранительный GCE MV 93 Кислород вх./вых. G3/8"LH/G3/8"LH |
Горючий газ |
1,5 (А) 5 (Р) |
G3/8"LH | G3/8"LH |
0764452 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. 9/16"LH/9/16"LH |
Горючий газ |
1,5 (А) 5 (Р) |
9/16"LH | 9/16"LH |
∗ специальное исполнение
Выход редуктора (RP) - резьба/рукав
Артикул | Наименование | Газ |
Давление (бар) |
Вход соединение | Выход соединение |
E0080500 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. М16х1,5/6,3/9,0 мм |
Кислород | 10 | M16×1,5 | 6.3/10 мм ниппель |
E0080550 |
Затвор предохранительный GCE MV 93 Горючие газы вх./вых. М16х1,5LH/6,3/9,0 мм |
Горючий газ |
1,5 (А) 5 (Р) |
M16×1,5 | 6.3/10 мм ниппель |
Место установки (TT) - рукав/рукав
Артикул | Наименование | Газ |
Давление (бар) |
Вход соединение | Выход соединение |
80700 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. 6,3/9,0 мм/6,3/9,0 мм |
Кислород | 10 | 6.3/10 мм ниппель | 6.3/10 мм ниппель |
80750 |
Затвор предохранительный GCE MV 93 Горючие газы вх./вых. 6,3/9,0 мм/6,3/9,0 мм |
Горючий газ |
1,5 (А) 5 (Р) |
6.3/10 мм ниппель | 6.3/10 мм ниппель |
Место установки (TF) - вход резака/горелки - резьба/резьба
Артикул | Наименование | Газ |
Давление (бар) |
Вход соединение | Выход соединение |
0762217 |
Затвор предохранительный GCE MV 93 Горючие газы вх./вых. G3/8"LH/G3/8"LH |
Горючий газ |
1,5 (А) 5 (Р) |
G3/8"LH | G3/8"LH |
0762220 | Затвор предохранительный GCE MV 93 Кислород вх./вых. G3/8"/G3/8" | Кислород | 10 | G3/8" | G3/8" |
0764427 |
Затвор предохранительный GCE MV 93 Горючие газы вх./вых. G1/4"LH/G1/4"LH |
Горючий газ |
1,5 (А) 5 (Р) |
G1/4"LH | G1/4"LH |
0762215 |
Затвор предохранительный GCE MV 93 Кислород вх./вых. G1/4"RH/G1/4"RH |
Кислород | 10 | G1/4"RH | G1/4"RH |
0762265 SET SP20 |
|
- | - | - | - |
Внутренняя схема предохранительного устройства GCE MV 93

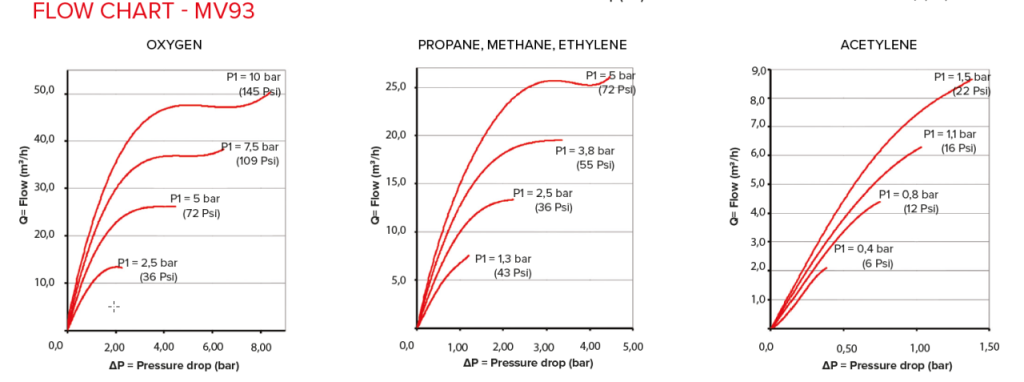

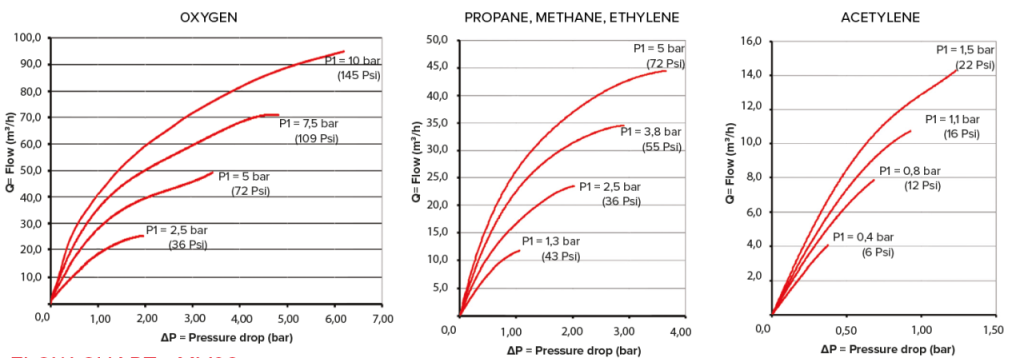

Технические характеристики предохранительного устройства GCE MV 93
