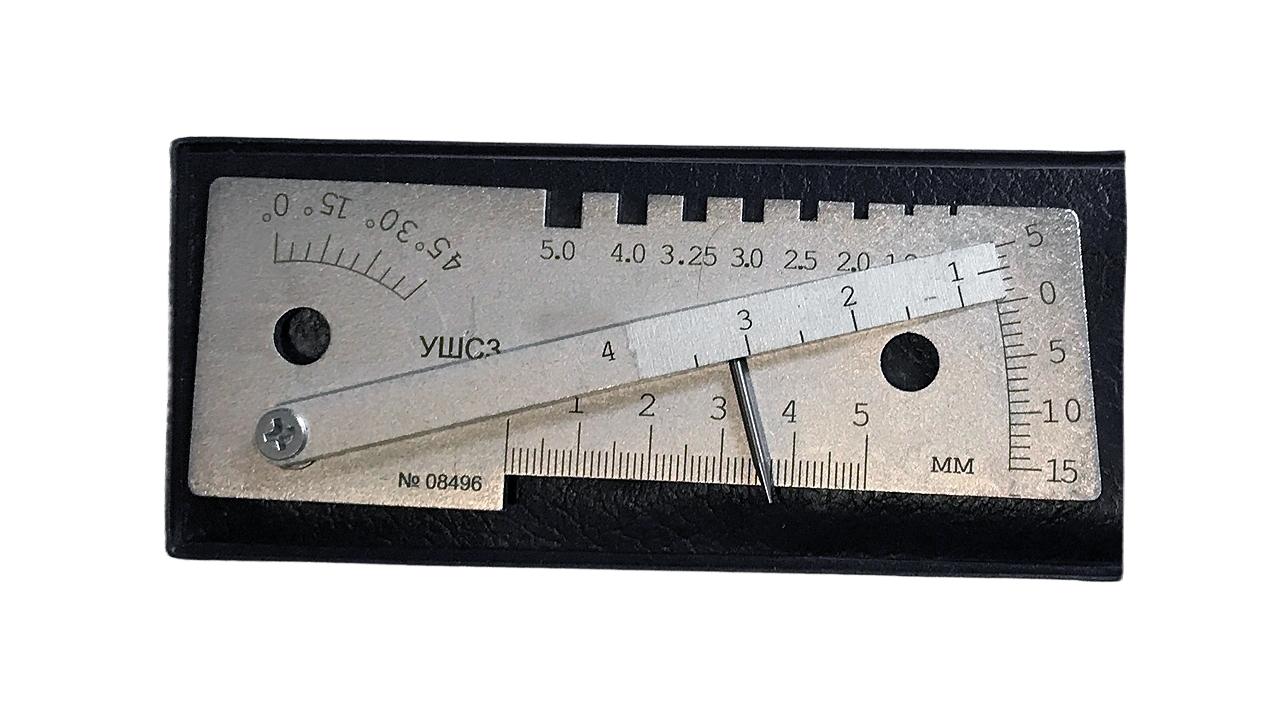

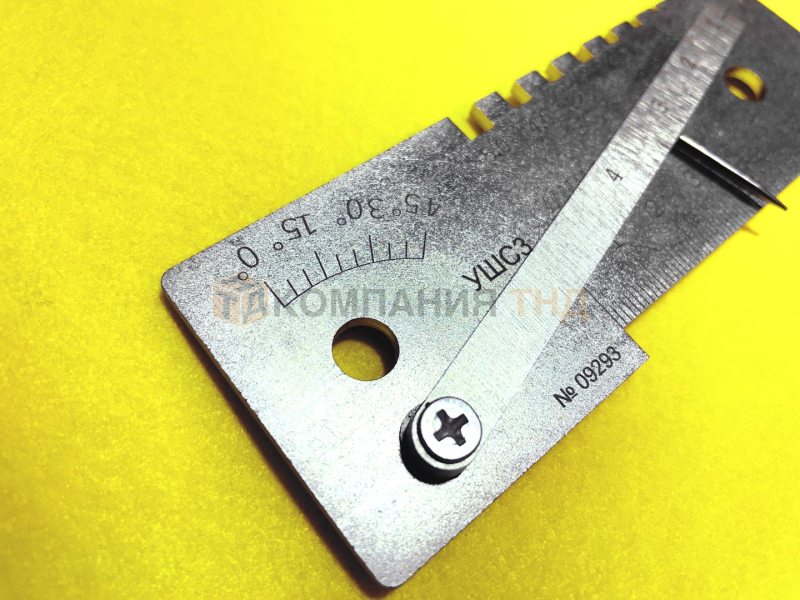

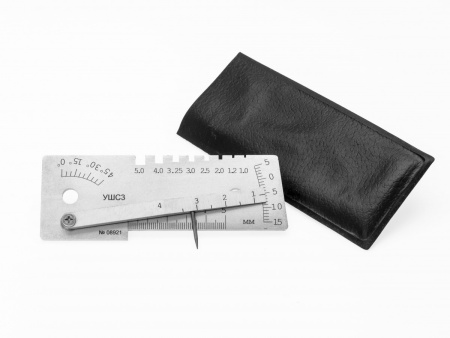

Универсальный шаблон сварщика KRASS УШС-3, артикул 2995029, предназначен для измерения контролируемых параметров труб, контроля качества сборки стыков соединений труб, а также для измерения параметров сварного шва при его контроле.

Универсальный шаблон сварщика УШС-3 может быть использован на любых предприятиях и организациях, где проводятся сварочные работы, учебных центрах и предназначен для:

1. контроля качества сварных швов труб и определения возможных дефектов в процессе выполнения сварочных работ (выбоины, зазоры, притупления, углы скоса и превышения кромок),
2. контроля элементов разделки под сварной шов, элементов сварного шва,
3. диаметра электродов или проволоки непосредственно на месте проведения работ.

Компания ТНД предлагает купить универсальный шаблон сварщика УШС-3 с доставкой по РФ.

Конструкция соответствует исполнению «У» категории 1 по ГОСТ 15 150−69.

Шаблон сварщика УШС-3, изготовлен из высококачественной нержавеющей стали, проходит специальное антикоррозийное гальваническое покрытие для улучшения износостойкости и обладает антиферромагнетическими свойствами.

Все измерительные шкалы на шаблоне УШС-3 универсальном, произведены способом высокоточной лазерной гравировки, что увеличивает сроки эксплуатации изделия.

Каждое изделие имеет уникальный серийный номер и проходит первичную/заводскую калибровку.

Технические характеристики шаблона KRASS УШС-3

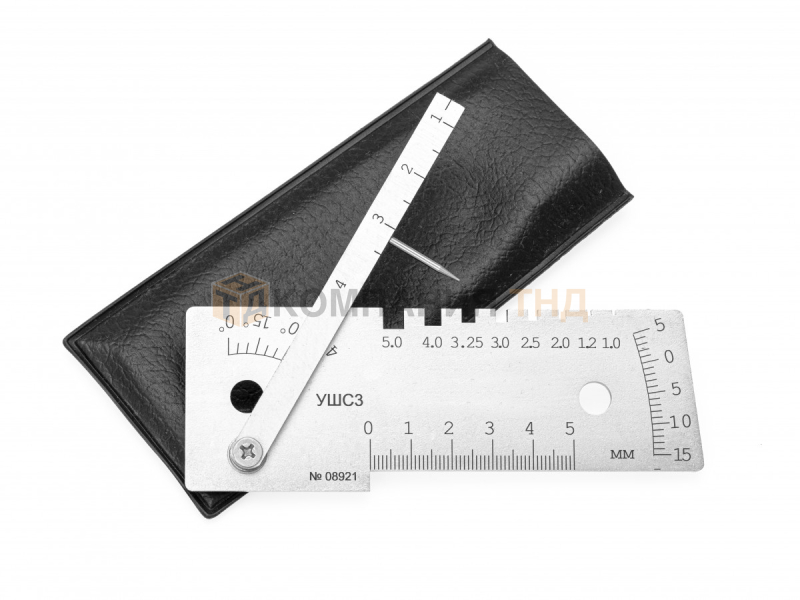

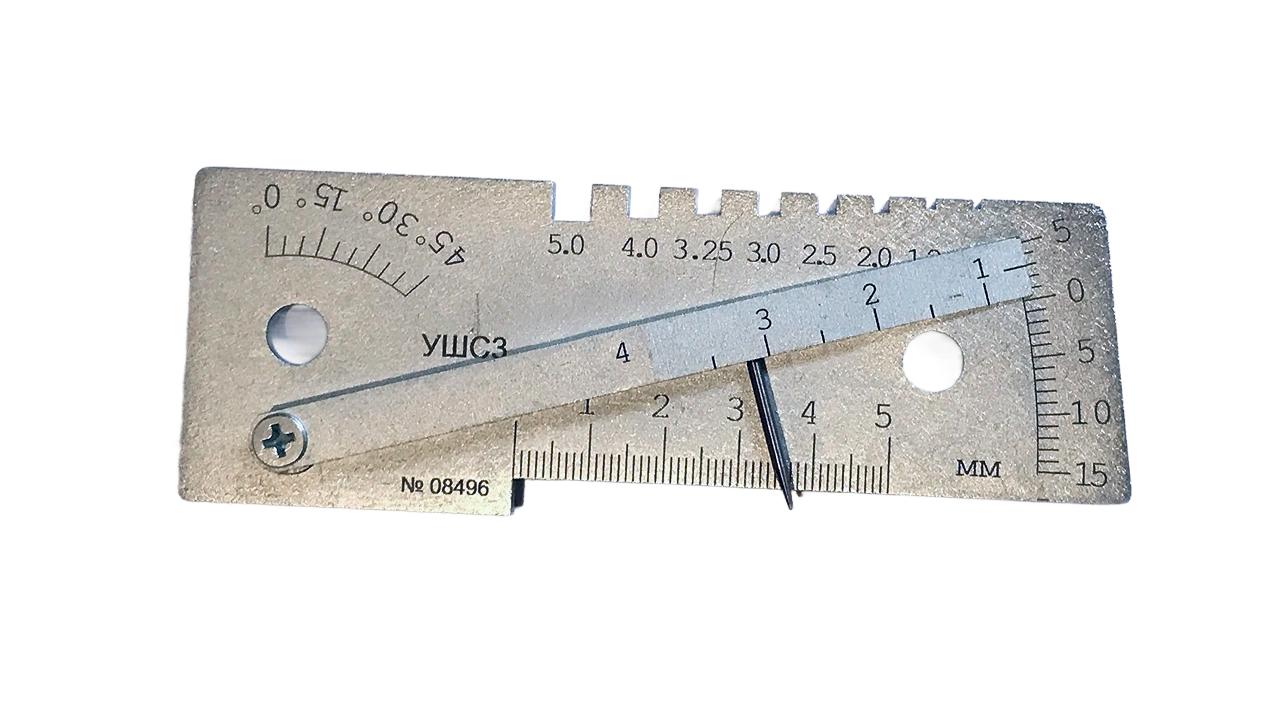

• 1 — основание,
• 2 — движок,
• 3 — указатель,
• 4- ось,
• А, Б, В — установочные плоскости,
• Л — торцевая грань,
• М — продольное ребро линейки со шкалой Е для измерения величин притупления и ширины шва,
• Г — шкала для измерения высоты усиления шва,
• К — риска-индекс для снятия отчета по шкале Г, Д — шкала для измерения углов скоса кромок,
• Ж — пазы для измерения диаметров электродов, проволоки,
• И — шкала для измерения величины зазора.

Контролируемые параметры

Номинальные значения диаметров электродов. измеряемых шаблоном УШС-3 (пазы Ж): 1; 1,2; 2; 2,5; 3; 3,25; 4; 5 мм.

Цены деления шкал:

• Г и Е — 1 мм,
• И — 0,5 мм,
• Д — 0,5 град.

Пределы допускаемых отклонений ширины пазов Ж по их верхнему значению:

• до 3 мм ±0,1 мм;
• 3 мм и 3,25 мм ±0,12 мм;
• свыше 3,25 мм ±0,3 мм.

Отклонения положений штрихов шкалы И от действительных значений толщины движка ±0,25 мм.

Отклонения положений штрихов шкалы Д от действительных значений угла между поверхностями Б и В ±2,5 град.

Отклонения от номинального значения расстояния между любым штрихом и началом шкалы Е (начало шкалы должно совпадать с плоскостью Л) ±0,25 мм.

Технические характеристики шаблона сварщика KRASS УШС-3

• Габаритные размеры УШС-3 - не более 130*50*16 мм.
• Масса - не более 0,16 кг.
• Средняя наработка на отказ* - не менее 55 000 циклов.
• Средний срок службы — не менее 1 года.

Примечание*: под отказом понимают событие, заключающееся в утрате заданной точности или работоспособности, для восстановления которых требуется проведение ремонта. Под условным циклом понимается двойное перемещение движка на угол не менее 45-ти градусов.

Условия эксплуатации шаблона сварщика KRASS УШС-3

УШС — 3, универсальный шаблон сварщика с калибровкой, купить который можно для использования снаружи и внутри помещений в диапазоне условий:

• Температура воздуха от -45°С до +45°С.
• Относительная влажность — не более 98%.
• Атмосферное давление — 86,6−106,7 кПа.

Устройство и принцип работы шаблона сварщика KRASS УШС-3

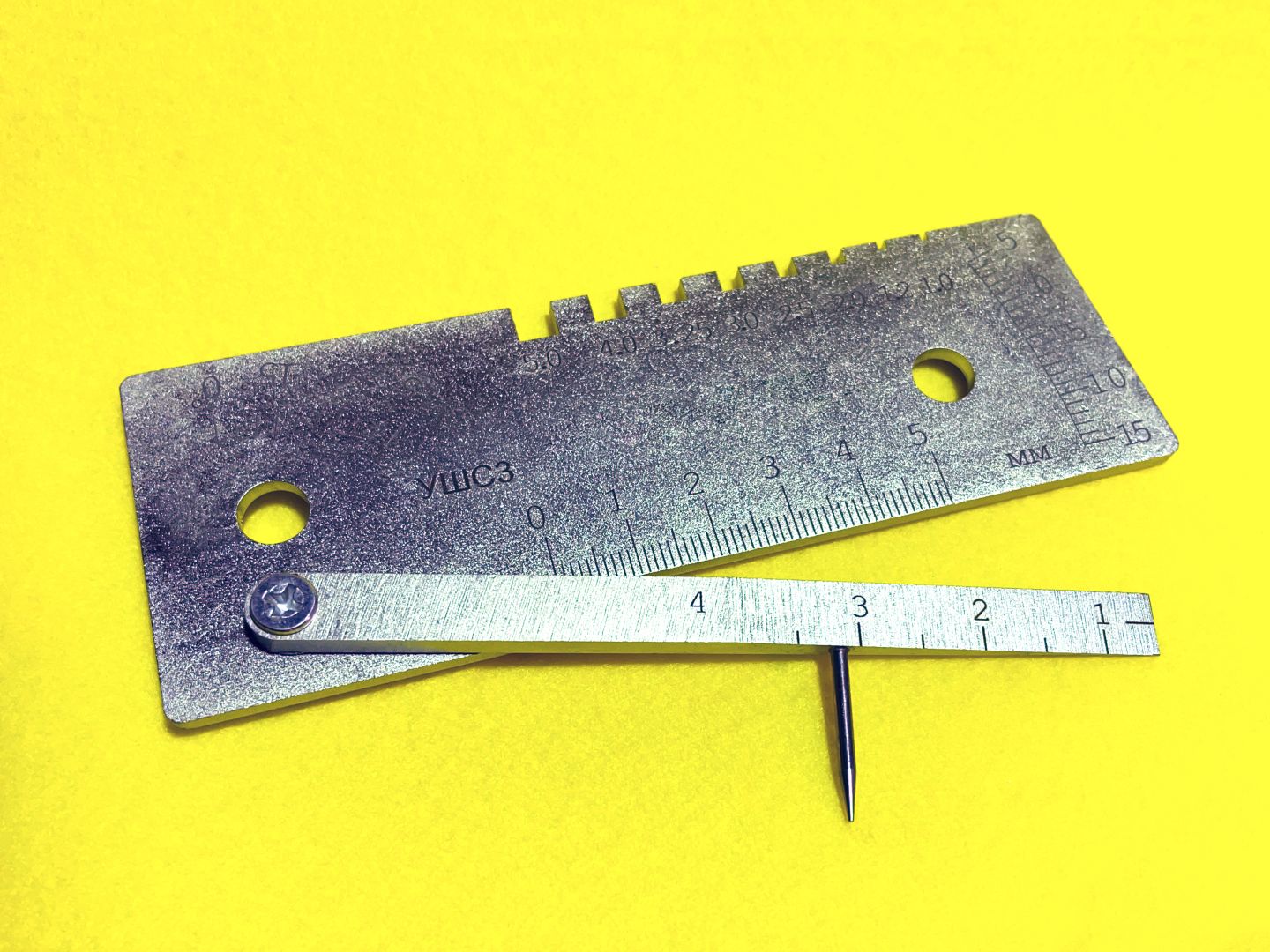

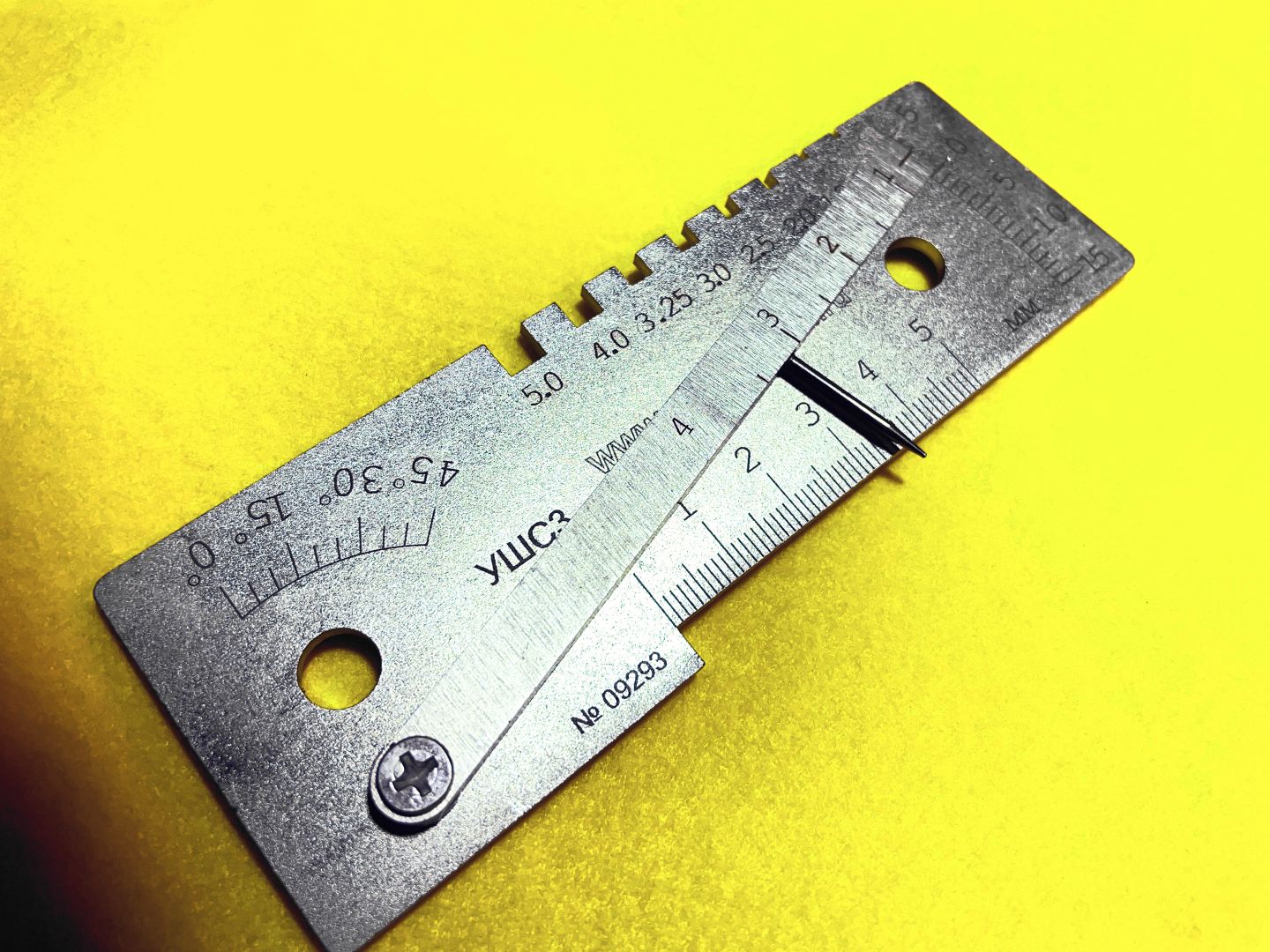

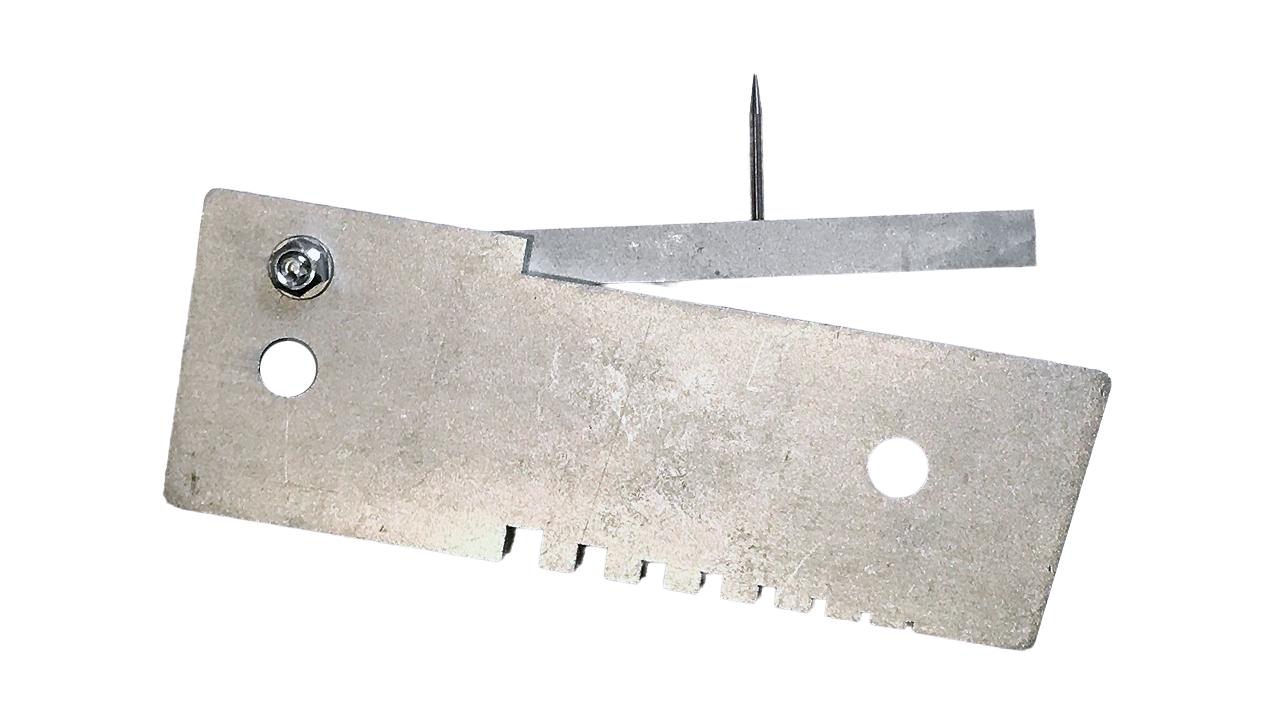

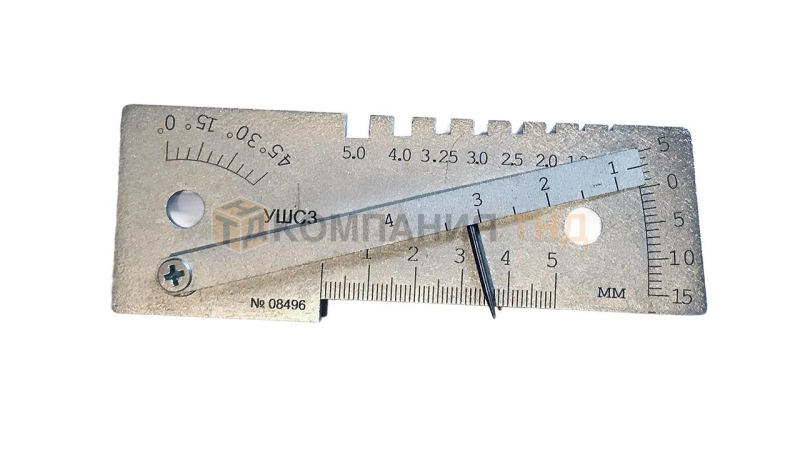

Шаблон сварщика УШС-3 универсальный состоит (см. рисунок «Общий вид УШС-3») из основания 1, на котором с помощью оси 4 установлен движок 2 с неподвижно закрепленным на нем указателем 3. На лицевой поверхности основания 1 расположены шкалы, позволяющие измерять следующие элементы сварного шва:

• Г — глубину дефектов, глубину разделки до корневого слоя, превышение кромок, высоту усиления шва;

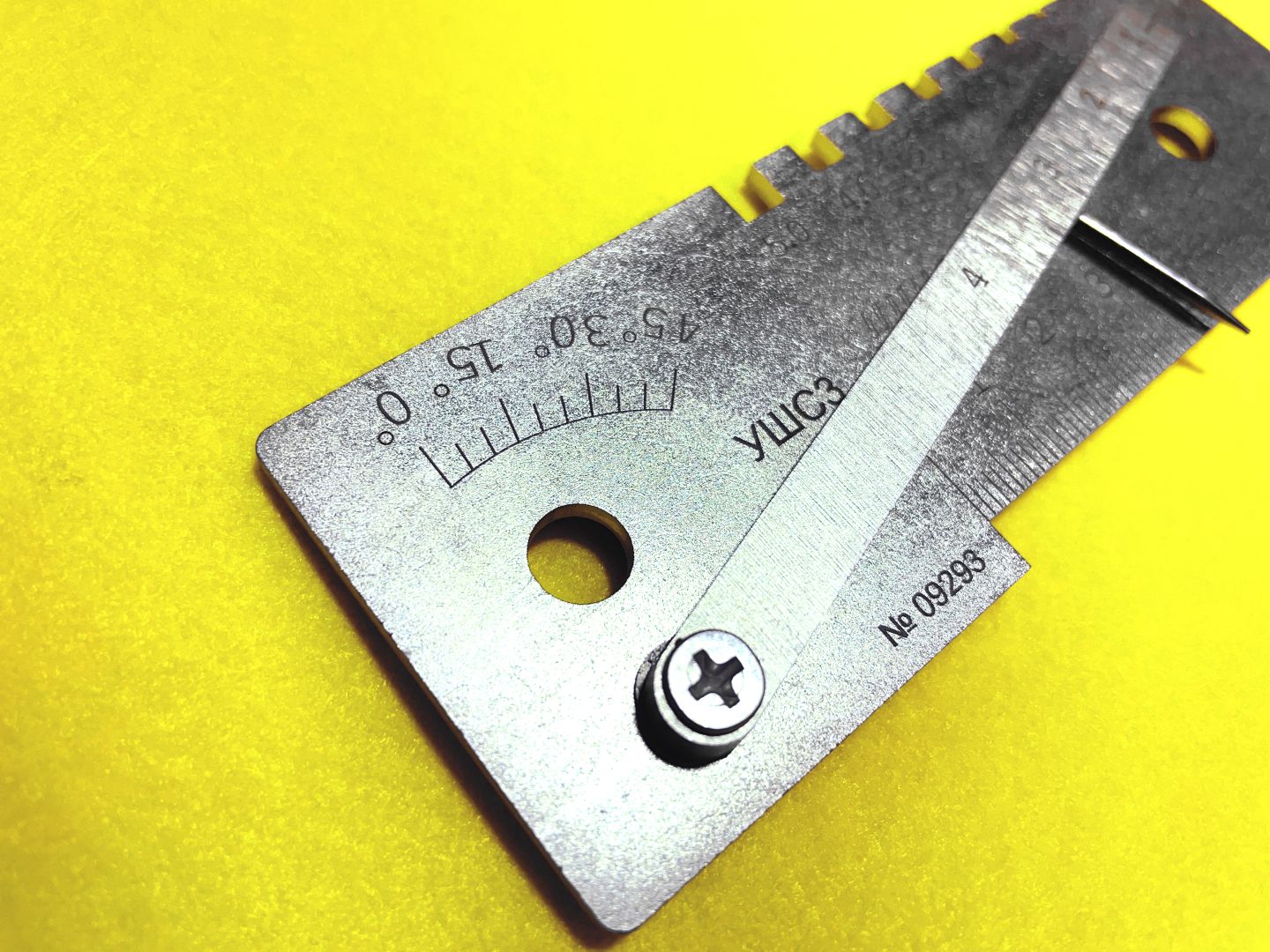

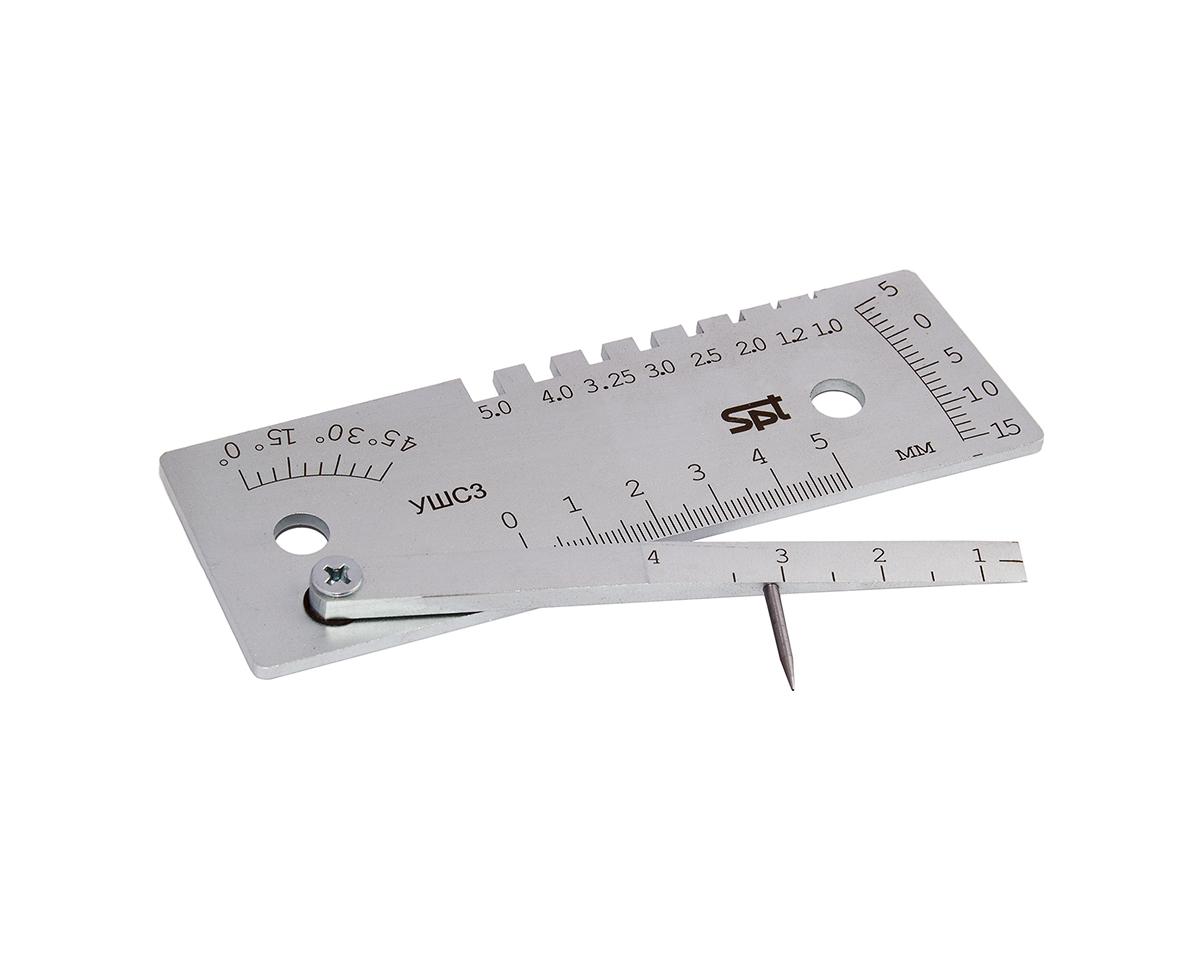

• Д — угол скоса кромок;
• Е -величину притупления шва.

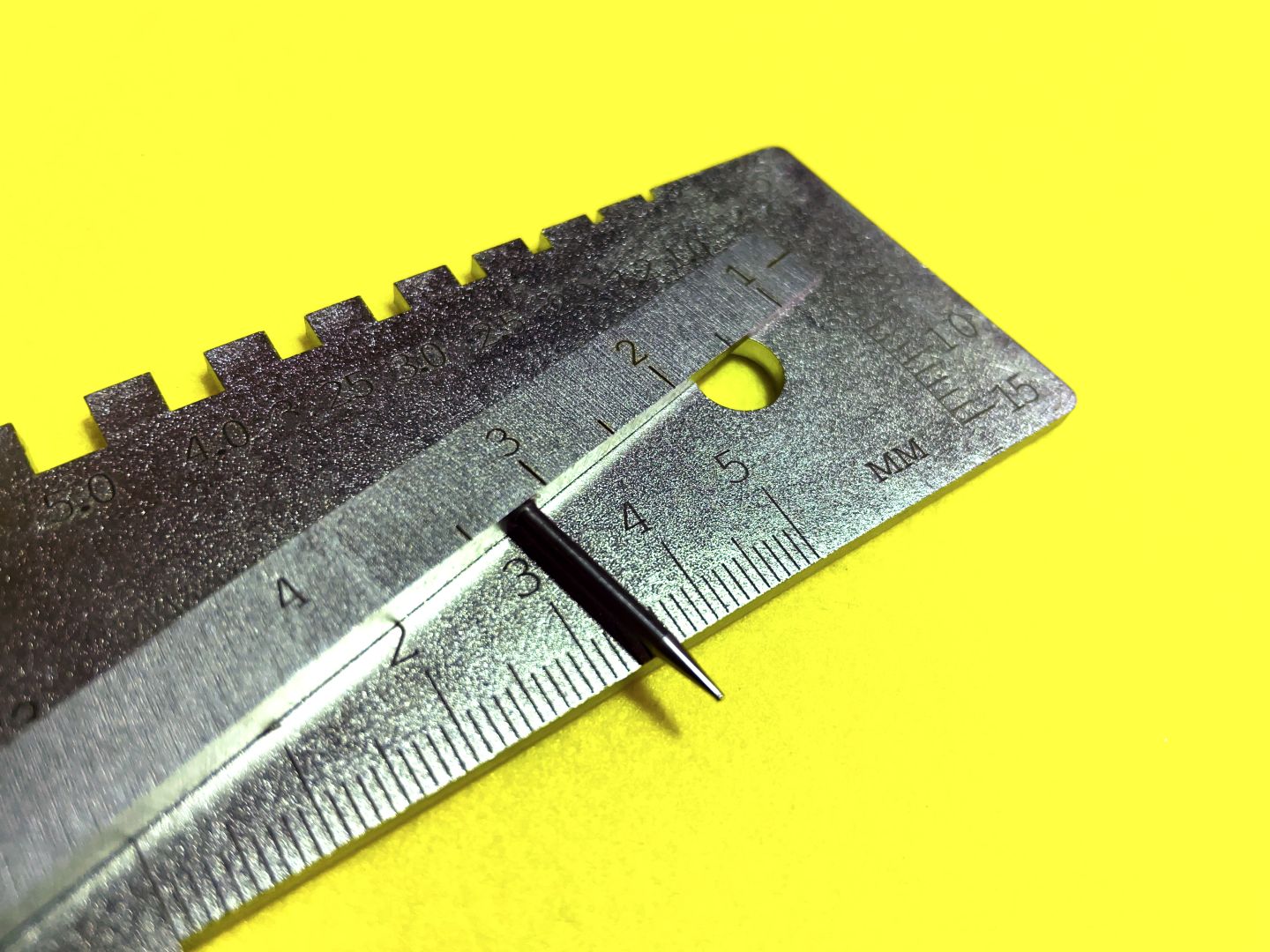

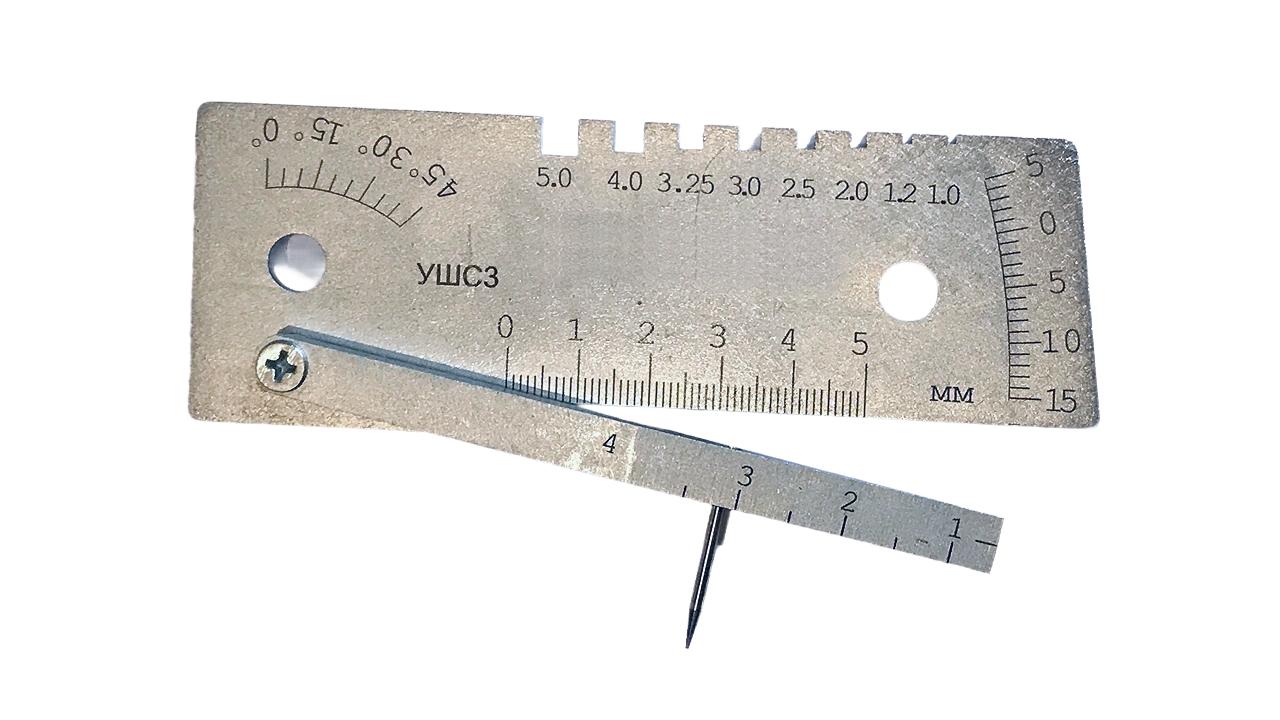

Движок 2 представляет собой пластину, один конец которой выполнен в виде клина. На лицевой поверхности клиновой части находится шкала И, причем деления соответствуют толщине движка в данном сечении (от 0,5 — 4 мм). Такой профиль движка позволяет измерять с помощью шкалы И зазор между свариваемыми деталями. На клиновом конце нанесена риска К, являющаяся индексом для шкалы Г. Пазы позволяют контролировать диаметр используемых электродов и проволоки.

Принцип работы шаблона сварщика УШС-3 — механический.

Порядок работы

Перед началом работы необходимо промыть шаблон в бензине по ГОСТ 1012–72 и протереть чистой тканью.

Измерения проводятся следующим образом:

Для контроля глубины дефектов (вмятин, забоин), превышения кромок, глубины разделки стыка до корневого слоя и высоты усиления шва, шаблон УШС 3 установить на образующую поверхность изделия плоскостью А. Повернуть движок 2 вокруг оси 4 до соприкосновения конца указателя 3 с измеряемой поверхностью (поверхность вмятины, кромки шва и т. д.). Снять отчет по шкале Г против риски К.

Контроль притупления и ширины шва производить с помощь шкалы Е, пользуясь ею как измерительной линейкой.

Для контроля величины зазора между свариваемыми деталями ввести клиновую часть движка 2 в контролируемый зазор до упора. Снять отчет по шкале И.

Для контроля углов скоса кромок установить шаблон УШС-3 плоскостью Б на образующую поверхность изделия, повернуть движок 2 до совмещения плоскости В с измеряемой поверхностью. Снять отчет по шкале Д основания, пользуясь плоскостью В как индексом.

Для определения диаметра электродов (электродной проволоки) его вставляют в пазы Ж, используя их как калибры-скобы.

Техническое облуживание

Не допускать ударов и падений шаблона УШС - 3 во избежание повреждений.

Не проводить рабочими плоскостями инструмента по контролируемым поверхностям.

Правила хранения и обслуживания

Универсальные шаблоны сварщика УШС -3 должны храниться в сухом и чистом помещении, категория условий хранения 2 по ГОСТ 15 150−69.

При хранении более 24 месяцев они должны быть законсервированы в соответствии с ГОСТ 9.014−78.

Условия транспортирования в части воздействия погодных условий и упаковки должны соответствовать группе 8 по ГОСТ 15 150−69. Упакованные УШС-3 допускается транспортировать всеми видами открытого транспорта.

Гарантии изготовителя

Изготовитель гарантирует соответствие шаблона УШС-3 универсального требованиям ГОСТ 15-150−69 при соблюдении условий транспортировки, хранения и эксплуатации.

Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию.

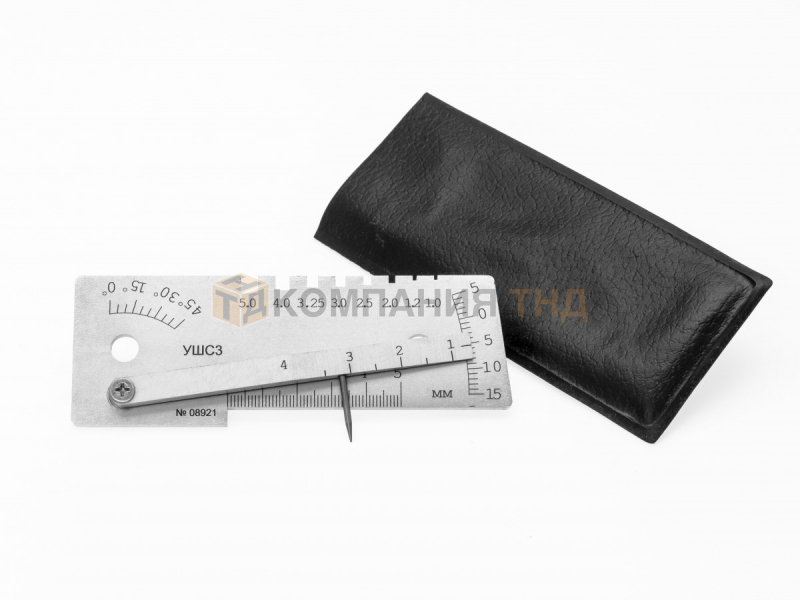

Комплектация

• универсальный шаблон сварщика УШС-3,
• паспорт,
• футляр.
