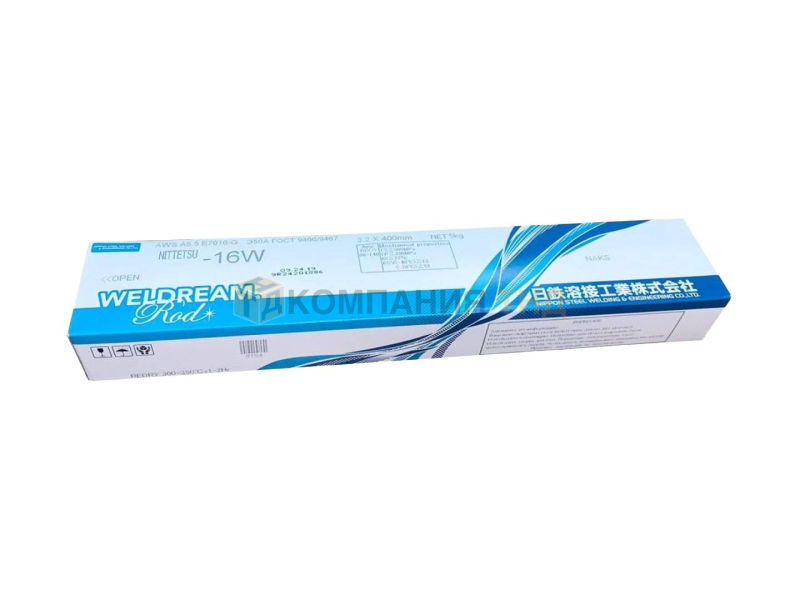

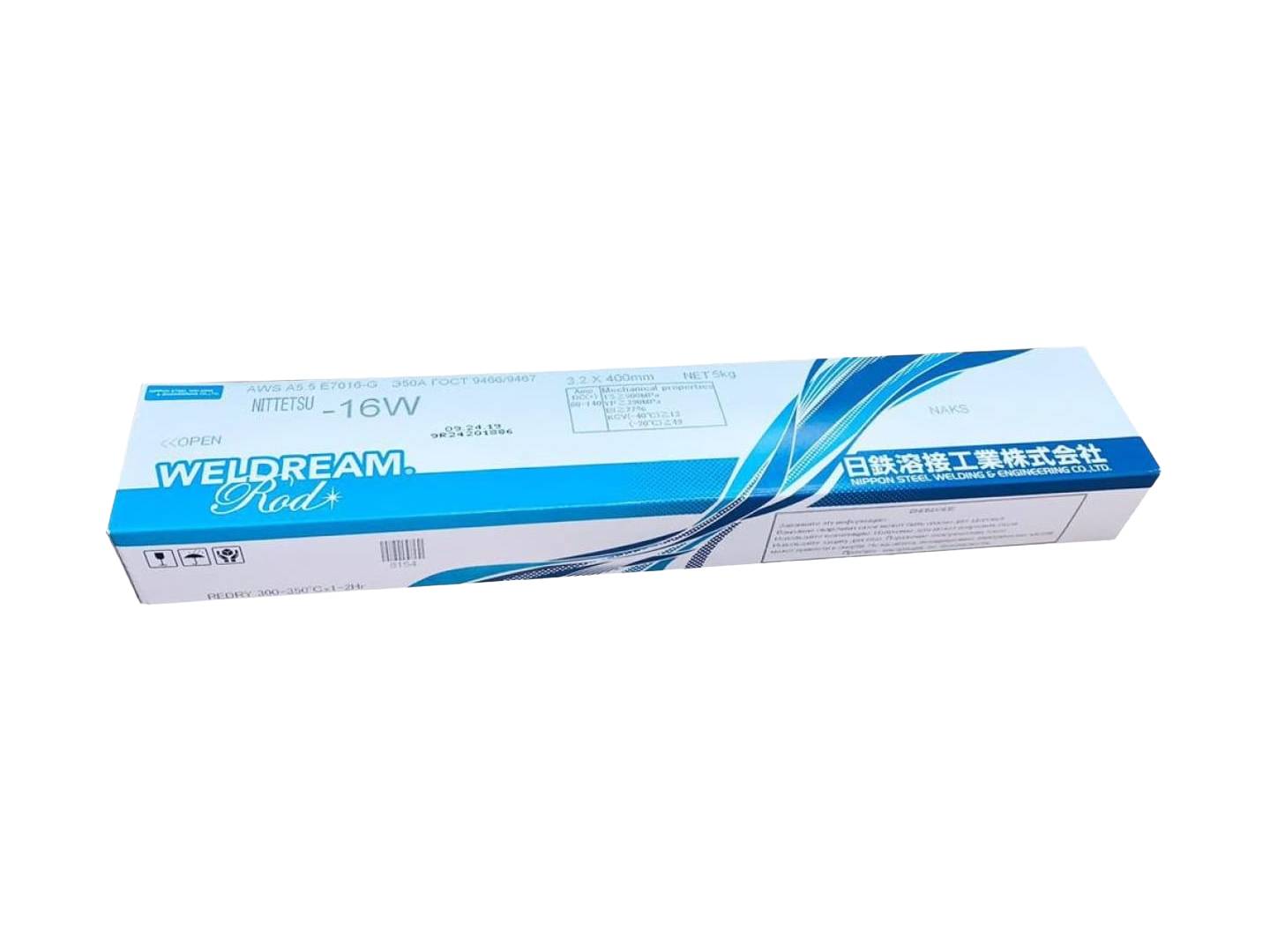

Описание электродов Nippon Steel NITTETSU-16W (Япония) Тип Э50А, ГОСТ 9466-75, 9467-75 для сварки углеродистых сталей
Электроды марки Nittetsu-16W (A5.5, E7016-G, тип Э50А/ ГОСТ 9467-75) с покрытием основного типа предназначены для электродуговой сварки во всех положениях трубопроводов и ответственных металлоконструкций из сталей с нормативным пределом прочности до 530 МПа. При сварке корневого шва электрод полностью соответствует характеристикам, принятыми в международной сварочной практике, дает образование хорошего обратного валика (по терминологии – URANAMI шов). Для ручной дуговой сварки стыков магистральных, промысловых газонефтепроводов и разводящих систем газоснабжения , резервуаров под давлением, корпусов и трубопроводов судов и ответственных металлоконструкций.
Электроды с низким содержанием диффузионного водорода (<5 мл/100г). Применяются для сварки корневых слоев стыков трубопроводов из сталей классов прочности до К60 включительно ( с нормативным пределом прочности до 589 МПа) и заполняющих (облицовочных) слоев стыков трубопроводов из сталей классов прочности до К54 включительно (с нормативным пределом прочности до 530 МПа). Сварка осуществляется на короткой дуге постоянным током обратной и прямой полярности, а также переменным (AC/DC(±)) во всех пространственных положениях, кроме вертикального на спуск. При сварке корневого слоя стыка формируется качественный обратный валик, а при многопроходной сварке заполняющих (облицовочных) слоев стыков, обеспечивается легкое отделение шлака.
Является функциональным аналогом электродов: УОНИИ 13/55, Pipeliner 16P, Conarc 52, LB-52U, ESAB OK 53.70
Свидетельство НАКС. Разрешен к применению на объектах ПАО "Транснефть", ПАО "Газпром", НК "Роснефть"
Применение
- Стыки магистральных и промысловых нефте- и газопроводов и разводящих систем газоснабжения.
- Технологические трубопроводы.
- Нефтепереработка и нефтехимия.
- Корпуса в судостроении.
- Специальные металлоконструкции.
- Аттестованы НАКС на группы технических устройств – ГДО, ГО, КО, МО, НГДО, ОТОГ, ПТО, ОХНВП, СК.
Преимущества
- Электрод с низким содержанием водорода.
- Полярность - AC/DC (±).
- Применяется для корневого, заполняющего и облицовочного проходов трубопроводов из сталей прочностных классов до 530 МПа.
- Сварка корневого прохода осуществляется на низком токе, при этом обеспечивается высокая стабильность дуги и гарантированное формирование обратного валика без пор и прожогов.
Химический состав наплавленного металла, %
| C | Si | Mn | P | S | Ni | Мо | Cr | V | Cu |
| ≤0,06% | 0,58-0,70 | 1,09-1,29 | 0,012-0,015 | 0,006-0,012 | О,07-0,09 | 0,01-0,02 | 0,04-0,06 | 0,01 | 0,14-0,19 |
Механические свойства наплавленного металла
|
Предел текучести, МПа |
Предел прочности, МПа |
Относительное удлинение, % |
Ударная вязкость KCV, Дж/см2 |
| ≥480 | ≥580 | 26-30 |
≥95 при -20°C ≥65 при -40°C |
Размеры электродов и режимы сварки
| Диаметр, мм | 2,6 | 3,2 | 4,0 |
| Длина, мм | 350 | 400 | 400 |
| Нижнее положение, А | 50~100 | 70~130 | 100~150 |
| Потолочное положение, А | 40~80 | 600~130 | 90~150 |
| Вертикальное, А | 40~80 | 600~130 | 90~150 |
| Корневой слой, А | 40~80 | 600~110 | 80~140 |
Информация для заказа электродов Nippon Steel NITTETSU-16W
| Артикул | Наименование |
Вес пачки, кг |
Вес упаковки, кг |
Вес палеты, кг |
Минимальный заказ, при отсутствии на складе, кг |
| NIT16W265000 | Электроды NITTETSU-16W, d2,6мм | 5 | 20 | 1000 | 5 |
| NIT16W325000 | Электроды NITTETSU-16W, d3,2мм | 5 | 20 | 1000 | 5 |
| NIT16W405000 | Электроды NITTETSU-16W, d4,0мм | 5 | 20 | 1000 | 5 |
