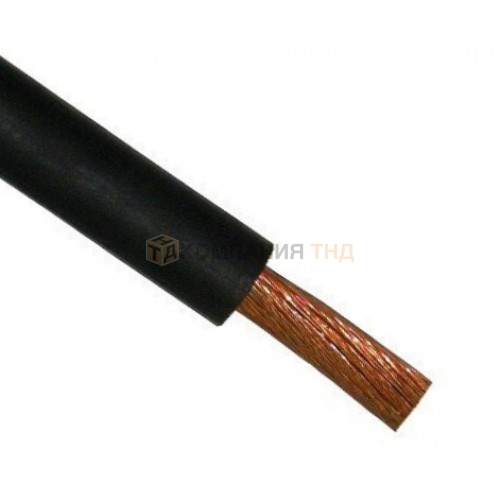

Кабель сварочный КГ

Описание сварочного кабеля КГ

Кабель гибкий с медными жилами, с резиновой изоляцией, в резиновой оболочке. Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное напряжение 660 В частотой до 400 Гц или постоянное напряжение 1 000 В. Кабели рассчитаны для работы при изгибах радиусом не менее 8 диаметров кабеля для марок КГ, КГ-ХЛ, КГН, КТГ и не менее 5 диаметров кабеля для КПГС, КПГСН, КПГСНТ. Кабели устойчивы к изменению температуры окружающей среды:— от -40 до +50 °С; Длительно допустимая температура на жилах не должна превышать +75 °С, для кабелей с изоляцией из теплостойкой резины — до +85 °С.

Сварочный кабель КГ: Надежность и стабильность работы сварочного аппарата

Каждому сварщику известно, как важно выбрать правильное оборудование для эффективной работы. И здесь ключевым фактором является не только сам сварочный аппарат, но и качество сварочного кабеля. Ведь от этого зависит не только продолжительность эксплуатации техники, но и безопасность всего процесса. Сварочный кабель КГ — это не просто элемент, соединяющий аппарат с источником питания, это гарантия надежности, долговечности и стабильности работы устройства.

Как выбрать сварочный кабель?

При выборе сварочного кабеля КГ необходимо учитывать несколько важных факторов. Во-первых, нужно ориентироваться на характеристики самого сварочного аппарата. Главный же параметр, который диктует выбор кабеля, — это сварочный ток. Но этого недостаточно для того, чтобы быть уверенным в правильности решения. Качество и долговечность работы сварочного оборудования напрямую зависят от того, насколько правильно был подобран кабель для соответствующей нагрузки.

Отечественные производители сварочного кабеля КГ давно зарекомендовали себя на рынке. Они предлагают сварщикам широкий выбор кабелей разных классов, которые соответствуют разнообразным требованиям. В линейке — целых семь классов сварочных кабелей, каждый из которых имеет свои особенности. По сути, выбор сводится к тому, чтобы правильно выбрать марку и класс кабеля в зависимости от диаметра поперечного сечения и количества токопроводящих жил.

Пример правильного подбора сварочного кабеля КГ

Представьте себе: вы работаете с небольшим бытовым сварочным аппаратом. Тогда вам идеально подойдет кабель КГ 1х16 или 1х25. Эти кабели способны выдержать токовую нагрузку до 160 и 250 Ампер соответственно. В случае, если ваше оборудование чуть более мощное, например, полупрофессиональное, то для таких аппаратов специалисты рекомендуют кабель КГ 1х35, который может работать при токах до 350 А. Но что делать, если вам требуется мощный кабель для профессиональных или промышленных аппаратов, рассчитанных на более высокие токи? Для таких целей кабель КГ 1х50 или даже КГ 1х70 идеально подойдут. Эти кабели способны выдерживать нагрузки до 500 и 700 Ампер, соответственно. А для самых мощных аппаратов, которые могут работать с токами до 950 Ампер, следует выбирать кабели КГ 1х95.

Универсальность и надежность сварочного кабеля КГ

Сварочные кабели КГ 1х16 и 1х25 находят свое применение в быту и идеально подходят для маломощных сварочных аппаратов, где токовые нагрузки не превышают 160 и 250 Ампер. Однако для более сложных задач, требующих высокой мощности и стабильности, следует переходить на более мощные кабели, такие как КГ 1х35, 1х50 или даже 1х70, 1х95, которые гарантируют стабильную работу профессиональных и промышленных сварочных аппаратов с нагрузками, превышающими 500 А. Не забывайте, что правильный выбор сварочного кабеля — это залог безопасной и эффективной работы на протяжении долгих лет. Поэтому всегда учитывайте параметры вашего оборудования и доверяйтесь проверенным производителям.

Номенклатура и конструктивные особенности

Номинальное сечение жил

*По требованию заказчика.

Токовые нагрузки

Токовые нагрузки кабелей в теплостойком исполнении увеличиваются на 10 %.

Сортамент

*По требованию заказчика.

Расчетный номинальный наружный диаметр и масса 1 км кабеля марок КГ, КГ-ХЛ, КГН, КТГ

Строительная длина:

•  для сечения основных жил до 35 мм²—неменее 150 м;
•  для сечения основных жил 50-120 мм²— не менее 125 м;
•  для сечения основных жил 150 мм²и выше — не менее 100 м.

Срок службы:

•  КГН,КПГСН, КПГСНТ — 2,5 года;
•  КГ-ХЛ,КГ, КТГ, КПГС — 4 года.

Пример условного обозначения кабеля с тремя основными и одной жилой заземления: «Кабель КГ 3х35+1х10 ТУ 16.К73.05-93».

Пример условного обозначения кабеля с тремя основными и одной нулевой жилой: «Кабель КГН 3х35+1х16 ТУ 16.К73.05-93».
