Расходомер ESAB для сварочных горелок MIG/MAG и TIG

Важно!!! Товар снят с производства. В качестве альтернативной замены предлагаем Расходомер газовый GCE KRASS ручной. Артикул F21510001KR.

Описание расходомера ЭСАБ для сварочных горелок MIG/MAG и TIG

Пластиковый расходомер ESAB (ротаметр ЭСАБ, gasflowtester) используют для точного измерения расхода защитных газов, таких как аргон (Ar), углекислый газ (CO₂), а также смесей Ar+CO₂, проходящих через горелку при полуавтоматической, автоматической сварке в защитных газах, аргонодуговой и плазменной сварке. Это особенно актуально при выполнении сварочных работ таких ка полуавтоматическая сварка в среде защитных газов MIG/MAG (MIG - инертные защитные газы, MAG - активные газы) и аргонодуговой сварки TIG вольфрамовыми неплавящимися электродами. Расходомер ЭСАБ (ротаметр) устанавливается непосредственно на сопло сварочной горелки ESAB и замеряет расход защитного газа. Диапазон измерения от 5 до 25 литров в минуту (от 10 до 50 кубических футов в час). Ротаметр применяется для сварочных горелок ESAB PSF, BTF, TXH.

Простой и удобный пластиковый расходомер (ротаметр) защитного газа для MIG/MAG и TIG сварочных процессов особенно актуален, когда вместо баллонного редуктора-регулятора расхода газа используется редуктор (кислородный или углекислотный) с выходным манометром, который показывает не расход, а давление.

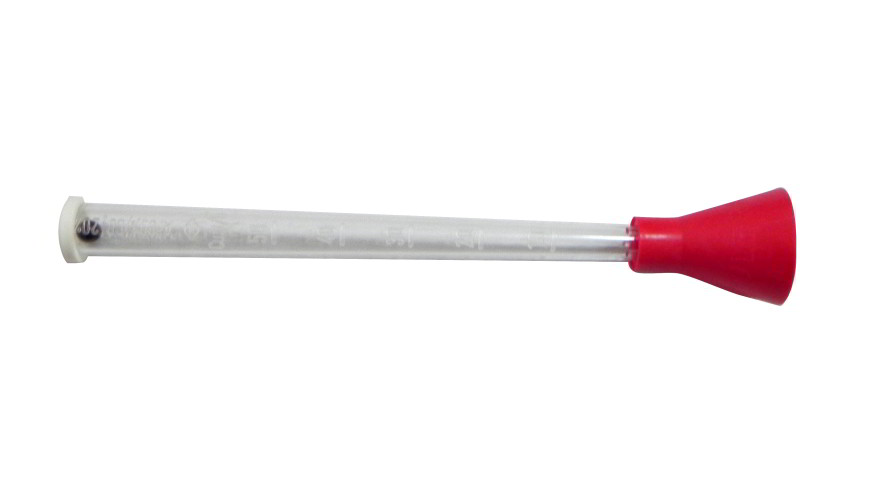

Расходомер ЭСАБ представляет собой коническую калиброванную пластиковую трубку с шариковым "поплавком" внутри. Защитный газ, проходя через трубку, огибает поплавок, заставляя его "плавать" в потоке газа. Количество газа, проходящее через прибор в единицу времени (расход), определяется по положению шарика относительно шкалы, нанесенной на внешней поверхности трубки. Шкала проградуирована в л/мин и в кубических футах в час.

Инструкция по применению расходомера ЭСАБ

1. расположить газовое сопло горелки вертикально вверх
2. прижать резиновый уплотняющий конус ротаметра к выходному отверстию сопла горелки
3. открыть газ вентилем на баллоне
4. перевести полуавтомат в положение "тест газ" или откинуть прижимные ролики
5. нажать кнопку управления на горелке или открыть вентиль на вентильной TIG горелке
6. визуально определить расход газа по положению шарика
7. отрегулировать необходимое значение расхода, вращая задающий винт редуктора

Преимуществами расходомера ЭСАБ являются:

• простота устройства и использования;
• малая потеря давления ― высокая точность измерения и низкая погрешность (2-3%);
• практически равномерная шкала прямого измерения
