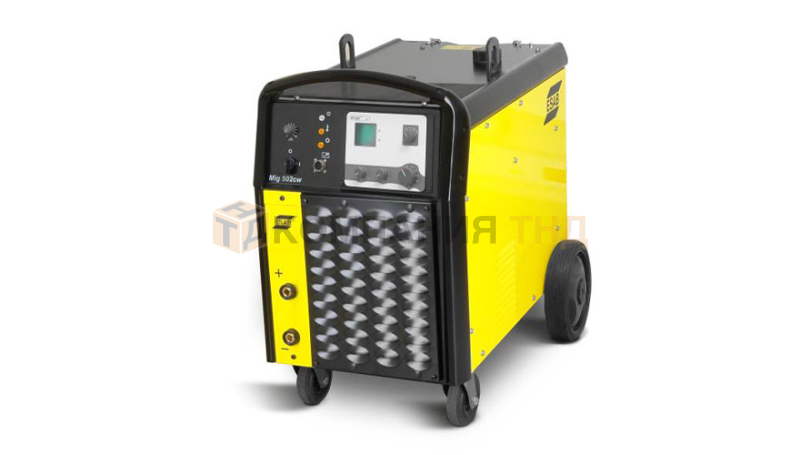

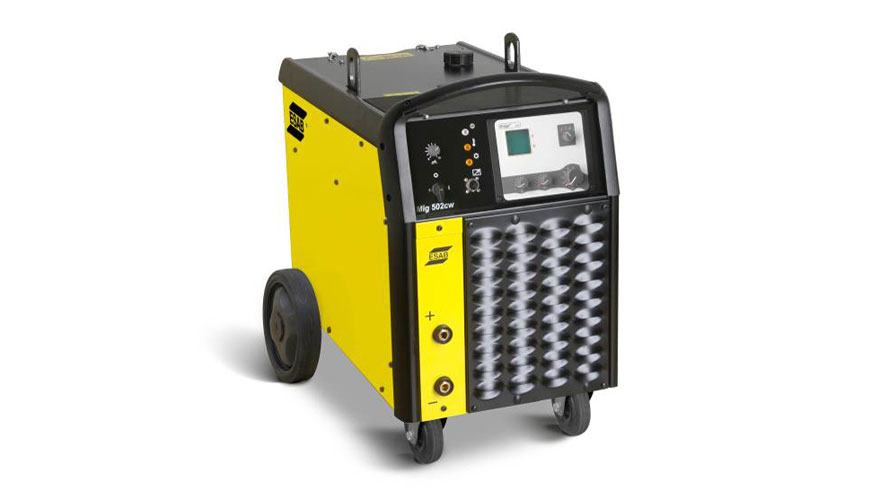

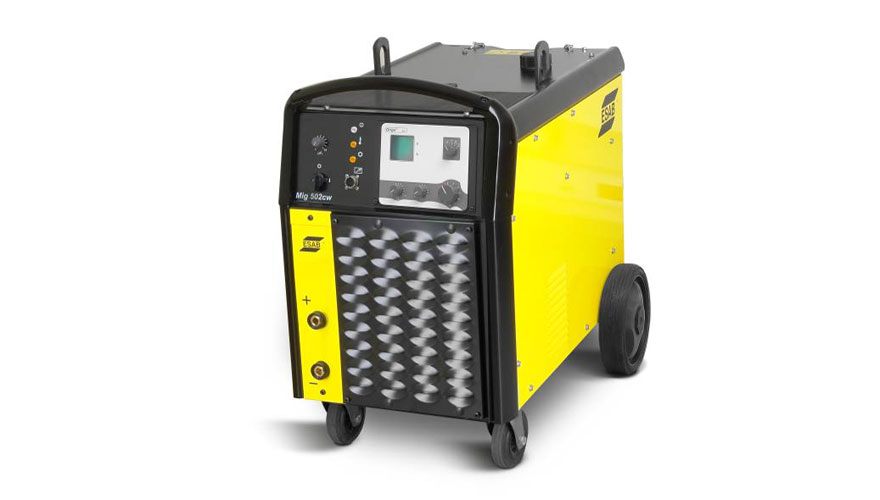

Описание универсальных источников питания ESAB Origo Mig 502cw MultiV с блоком охлаждения
- Источник питания для MIG/MAG, ММА сварки и строжки угольным электродом. Мощные источники предназначены для высокоэффективной полуавтоматической сварки, для ручной дуговой сварки и для воздушно-дуговой строжки.
- Компенсация падения напряжение питающей электросети обеспечивает стабильное управление сваркой.
- Плавная регулировка напряжения. Бесступенчатое регулирование сварочного напряжения обеспечивает точность установки сварочных параметров и возможность применения дистанционного управления.
- Удлинительные кабели до 35 м
- Двигатели с электронным регулятором для стабильной скорости подачи поволоки
- Выбор из двух 4-х роликовых устройств подачи проволоки
- Источники оборудованы встроенными системами водяного охлаждения.
- Блок охдаждения с функцией ELP (ESAB LogicPump). Устройство ЭСАБ LogicPump автоматически включает водяной насос блока охлаждения при подключении водоохлаждаемой горелки.
- Режим ожидания для экономии энергии
- Корпус из листовой гальванизированной стали. Прочный металлический корпус с воздушным фильтром позволяет использовать источники в тяжелых условиях эксплуатации.
- Дополнительное удобство – цифровой вольтметр
- Обширный перечень принадлежностей
- IP 23 – можно использовать вне помещения

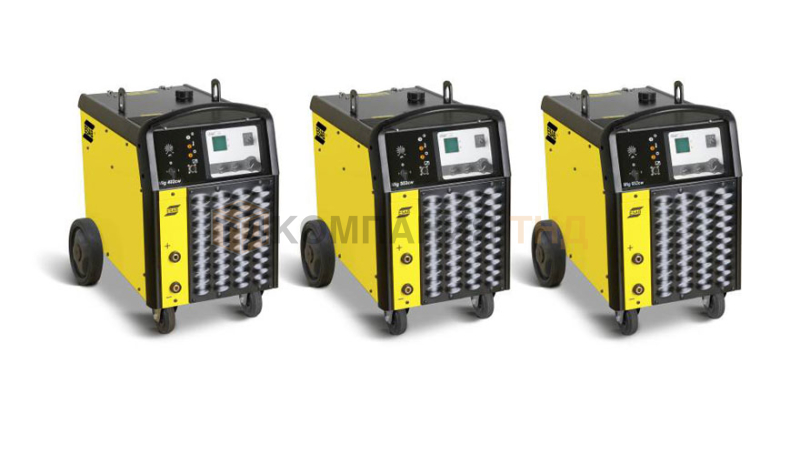

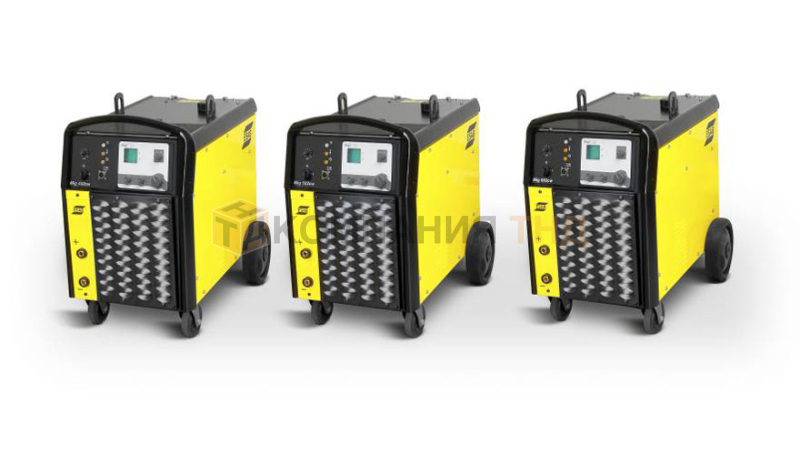

Импульсные чопперные преобразователи Origo Mig 402c/502c/652c являются надежными и мощными источниками, предназначенными для полуавтоматической сварки (MIG/MAG сварка), для ручной дуговой сварки (ММА сварка) и для воздушно-дуговой строжки. Хорошо зарекомендовавшая себя технология и разработанное ЭСАБ программное обеспечение гарантируют аппаратам высокую надежность и выдающиеся сварочные характеристики. Прочный металлический корпус позволяет использовать эти источники в самых тяжелых условиях эксплуатации. Легкое перемещение сварочных источников Origo Mig обеспечивается колесами большого диаметра, прочными подъемными проушинами и конструкцией опорной части корпуса, позволяющей транспортировать источник вилочным погрузчиком.
Надежные и мощные сварочные полуавтоматы Импульсные преобразователи Origo Mig 402c/502c/652c являются надежными и мощными источниками, предназначенными для полуавтоматической сварки (MIG/MAG сварка), для ручной дуговой сварки (ММА сварка) и для воздушно-дуговой строжки.
Хорошо зарекомендовавшая себя технология и разработанное ЭСАБ программное обеспечение гарантирует аппаратам высокую надежность и выдающиеся сварочные характеристики.
Прочный металлический корпус позволяет использовать эти источники в самых тяжелых условиях эксплуатации.
Легкое перемещение сварочных источников Origo Mig обеспечивается колесами большого диаметра, прочными подъемными проушинами и конструкцией опорной части корпуса, позволяющей транспортировать источник вилочным погрузчиком.
Легкость применения
Широкий диапазон регулирования тока и напряжения, а также бесступенчатое регулирование индуктивности облегчает оптимизацию установки для применения различных сварочных материалов и газов.
Запатентованное устройство ЭСАБ LogicPump автоматически включает водяной насос блока охлаждения при подключении к механизмам подачи Origo Feed 304 M13 или Origo Feed 484 M13 водоохлаждаемой горелки. Это исключает риск перегрева сварочной горелки и, как следствие, ее дорогостоящий ремонт. При использовании водоохлаждаемой горелки насос автоматически выключается, что снижает уровень шума и увеличивает долговечность насоса.
Универсальность
На многих производствах необходимо часто изменять производственные линии. Для этих производств хорошо приспособлены источники Origo, поскольку они могут использоваться не только для полуавтоматической сварки, но и для ручной дуговой сварки и для воздушно-дуговой строжки.
Источники Origo Mig 402c/502c/652c отвечают требованиям производителя по экономической эффективности, высокой производительности и универсальности, а также качеству сварки в сочетании с ее низкой стоимостью.
Класс защиты IP23 обеспечивает возможность работы аппаратов при тяжелых условиях на открытом воздухе. При перегрузках происходит автоматическое отключение аппаратов. Источники удовлетворяют требованиям EN 60974-1, EN 60974-10.
Область применения Origo Mig 502c
- Гражданское строительство
- Строительные машины и оборудование
- Изготовление металлоконструкций
- Трубопроводное хозяйство
- Судостроительные заводы и строительство морских платформ
Технические характеристики источников тока Origo Mig 502c
|
Origo Mig 502c |
Напряжение питания В, Гц | 400-415, 3~50/60 |
Плавкий предохранитель | 35 |
Допустимая нагрузка | |
при ПВ60%, А/В | 500 / 39 |
при ПВ100%, А/В | 400 / 34 |
Регулировка напряжения | плавная |
Регулировка дросселя | плавная |
Диапазон регулиров. пост. тока A/В | |
MIG/MAG | 20/14 - 500/39 |
MMA | 20/21 - 500/40 |
Размеры, Д*Ш*В, мм | 830*640*835 |
Напр. холостого хода, В | 53-60 |
Потребляемая мощность х/х, Вт | 550 |
с блоком охлаждения, Вт | 750 |
Коэффициент мощности |
|
при макс.токе | 0,90 |
КПД при макс. токе, % | 72 |
Напр. управления В, Гц | 42, 50/60 |
Масса, кг | 194 |
с блоком охлаждения, кг | 208 |

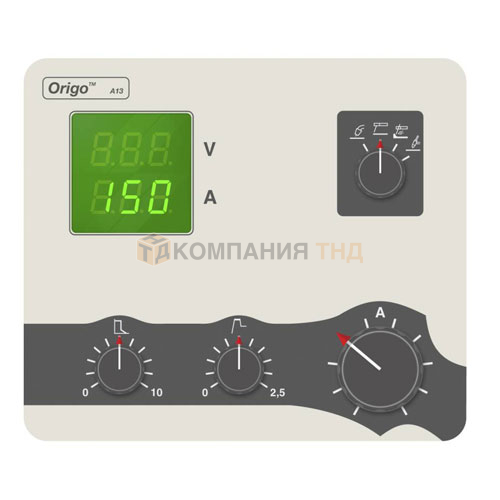

Панель управления A13
- Панель управления для сварки MMA и строжки угольным электродом
- Поставляется стандартно с Origo Mig 502c/502cw/652c/652cw
- Сварка TIG с поджигом дуги касанием (дополнительно)
- Горячий старт и форсирование дуги

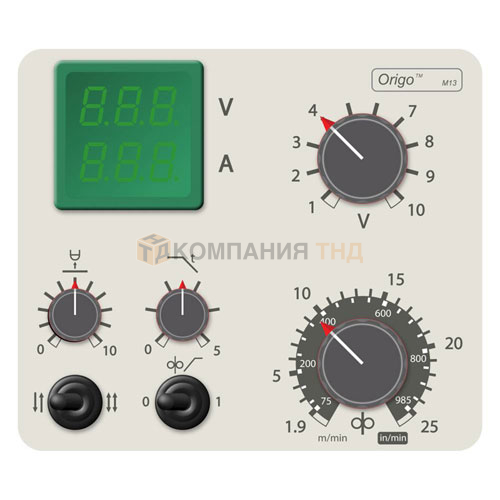

Панель управления M13
- Панель управления в устройстве подачи проволоки для MMA и MIG/MAG сварки
- TrueArcVoltage гарантирует стабильное напряжение на дуге
- 2/4-х тактный контроллер горелки
- Заварка кратера, время отжига проволоки
- Плавный старт
В поставку ESAB Origo Mig 502c входят
- Полка (подставка) для газового баллона и предохранительная цепь,
- Поворотный узел подачи проволоки (штырь крепления механизма подачи),
- Колеса
- Сетевой кабель 5 м (5м кабель питания с вилкой для сети 380 В),
- Кабель заземления 5 м (обратный кабель с зажимом)
- Руководство по эксплуатации
- Origo Feed 304: Расходные материалы для стальной проволоки Ø 1,0 – 1,2 мм
- Origo Feed 484: Расходные материалы для стальной проволоки Ø 0,9 – 1,6 мм
Рекомендуемые комплекты Origo Mig 502c
Рекомендуемые комплекты | |
Origo Mig 502c | 0349310750 |
Origo Feed 304, M13y В/A | 0459116864 |
Горелка PSF 405 – 4,5 м | 0458401883 |
Соединительный кабель 1,7 м | 0459836880 |
Принадлежности для сварочных источников тока Origo Mig 502c
Горелки для строжки | |
Горелка Flair 600, с монокабелем 2,5 м |
0468253880 |
Flair 1600 включая монокабель |
0468253881 |
Горелки для строжки ESAB K 4000 2,5м |
61082008 |
Дистанционное управление | |
Пульт дистанционного управления ESAB AT1 CAN | 0459491883 |
Пульт дистанционного управления ESAB AT1 CF CAN | 0459491884 |
Пульт дистанционного управления ESAB MTA1 CAN | 0459491880 |
Принадлежности | |
Опора для кабелей: для источников питания | 0349311700 |
Опора для кабелей: для блоков подачи проволоки | 0459234880 |
Противопылевой фильтр | 0349302252 |
Стальная крышка катушки | 0459431880 |
Комплект колес для Origo Feed | 0458707880 |
Устройство для снятия напряжения сварочной горелки | 0457341881 |
Подъемная проушина | 0458706880 |
Устройство уравновешивания | 0458705880 |
Усиление для уравновешенного устройства | 0349309748 |
Переходник для катушки 5 кг | 0455410001 |
Цифровой вольтметр/амперметр | 0455173882 |
Панель набора A13 с В/A для Mig 502c/502cw | 0349310396 |
Трансформатор для предв. нагревателя СО2 (42 В - 50/60 Гц) | 0349302250 |
Держатель кабеля | 0349303362 |
Реле потока воды | 0349302251 |
Охлаждающая жидкость (10 л) | 0007810012 |
Быстроразъемное соединение для MarathonPac | F102440880 |
Спецификация дополнительного оборудования для Origo Mig 502 | |||||||
Комплектующая | Наименование | Артикул | Кратность упаковки | ||||
Механизмы подачи проволоки | |||||||
Механизм подачи проволоки | Механизм подачи проволоки с вольтамперметром Origo Feed 304 M13 | 0459116864 | 1 | ||||
Механизм подачи проволоки | Механизм подачи проволоки с вод. охл. и вольт-амперметром Origo Feed 304w M13 Encl w/VA-meter | 0459116874 | 1 | ||||
Механизм подачи проволоки | Механизм подачи проволоки с вод. охл. и вольт-амперметром Origo Feed 484w M13 Encl w/VA-meter | 0459116974 | 1 | ||||
Кабели | |||||||
Соединительный кабель | 1,7м 95мм² | 0549836980 | 1 | ||||
Соединительный кабель | 5 м 95мм² | 0549836981 | 1 | ||||
Соединительный кабель | 10 м 95мм² | 0549836982 | 1 | ||||
Соединительный кабель | 15 м 95мм² | 0549836983 | 1 | ||||
Соединительный кабель | 25 м 95мм² | 0549836984 | 1 | ||||
Соединительный кабель | 35 м 95мм² | 0549836985 | 1 | ||||
Соединительный кабель | 1,7M/water 95mm2 | 0459836990 | 1 | ||||
Соединительный кабель | 5,0M/water 95mm2 | 0459836991 | 1 | ||||
Соединительный кабель | 10M /water 95mm2 | 0459836992 | 1 | ||||
Соединительный кабель | 15M /water 95mm2 | 0459836993 | 1 | ||||
Соединительный кабель | 25M /water 95mm2 | 0459836994 | 1 | ||||
Соединительный кабель | 35M /water 95mm2 | 0459836995 | 1 | ||||
Горелки | |||||||
Сварочная горелка | PSF 505 3.0m | 0458401884 | 1 | ||||
Сварочная горелка | PSF505 4.5м | 0458401885 | 1 | ||||
Сварочная горелка | PSF 410W 3м | 0458400882 | 1 | ||||
Сварочная горелка | PSF 410w 4.5 м | 0458400883 | 1 | ||||
Сварочная горелка | PSF 510W 3м | 0458400884 | 1 | ||||
Сварочная горелка | PSF 510W, 4.5 м | 0458400885 | 1 |
