Преимущества проволоки ESAB OK Aristorod

Неомедненные проволоки сплошного сечения для сварки в защитных газах, с поверхностью обработанной по технологии ASC (Advanced Surface Characteristics – улучшенные характеристики поверхности) под брендом OK AristoRod производства ESAB

Изначально проволоки AristoRod разрабатывались для автоматической и роботизированной сварки

ASC-technology

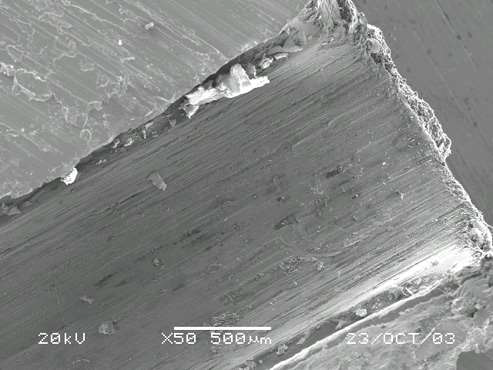

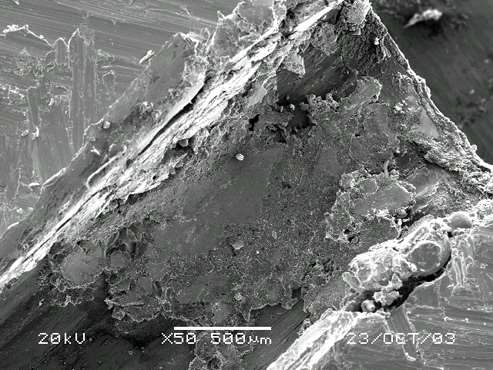

Износ наконечников

Отсутствие частичек меди от проволоки в наконечнике не создает дополнительных замыканий , приводящих к износу наконечника

Увеличение (V=50x)

Диа. проволоки : 1.2 mm

Скорость подачи : 10.2 m/min

Время испытания : 1 час

Тест сварки на высоких токах

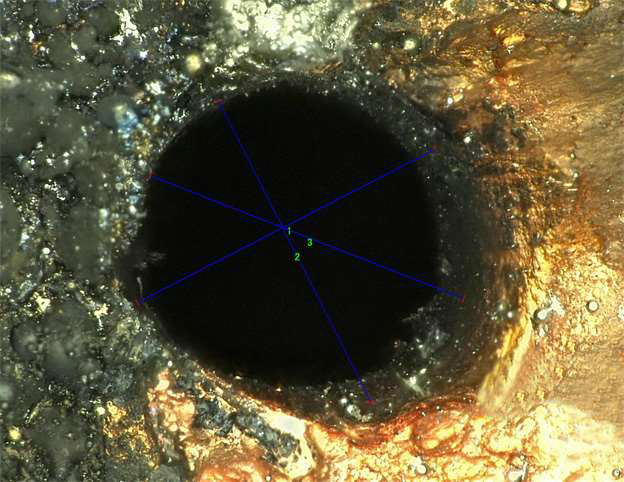

Наконечник после 20 мин. Сварки

Уменьшение содержания меди позволяет избежать возможности формирования локальных зон шва с большой концентрацией меди. Эти зоны обладают низкими мех. свойствами, что для, например, корня шва особенно критично.

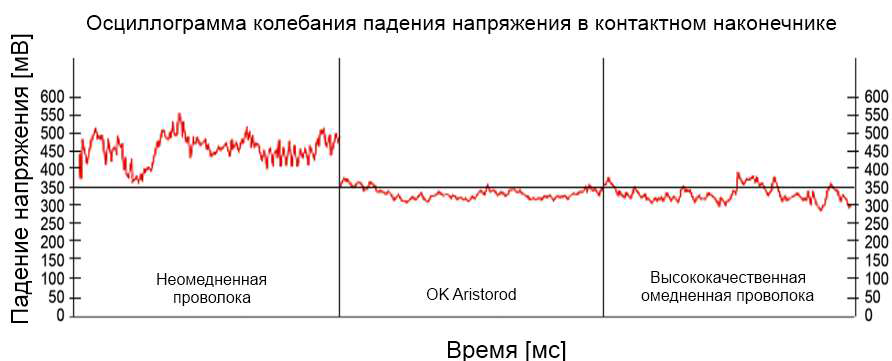

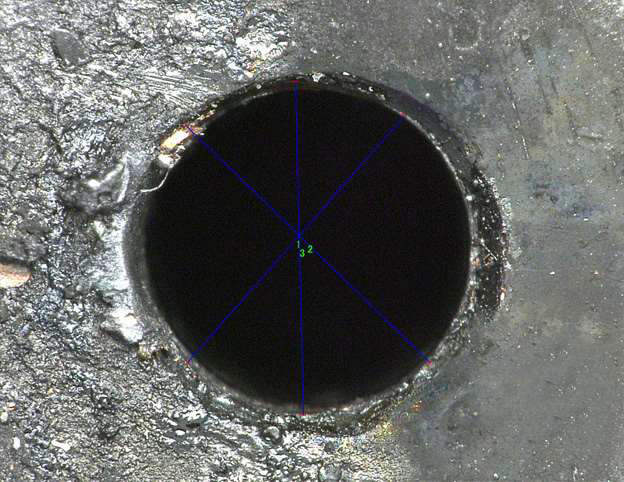

Токоперенос от наконечника к проволоке

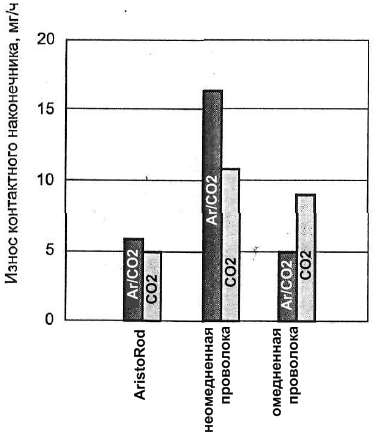

Результаты исследования

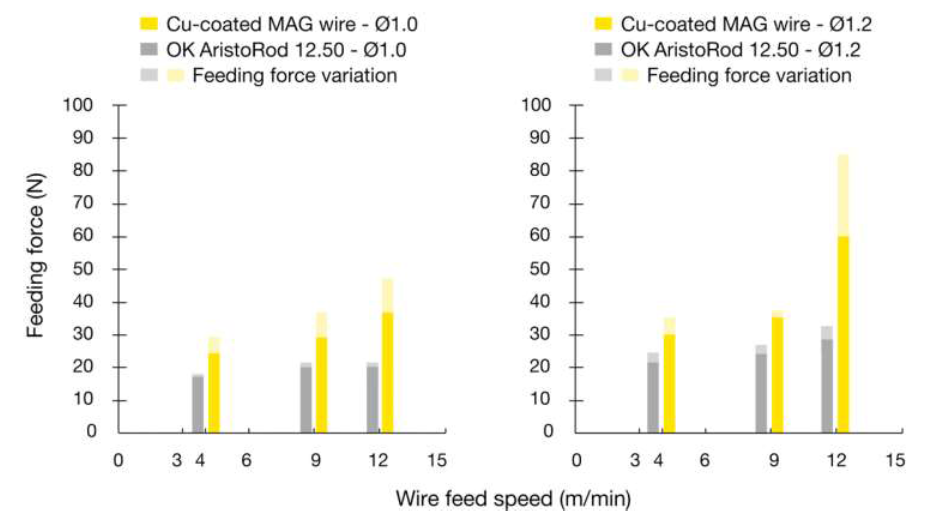

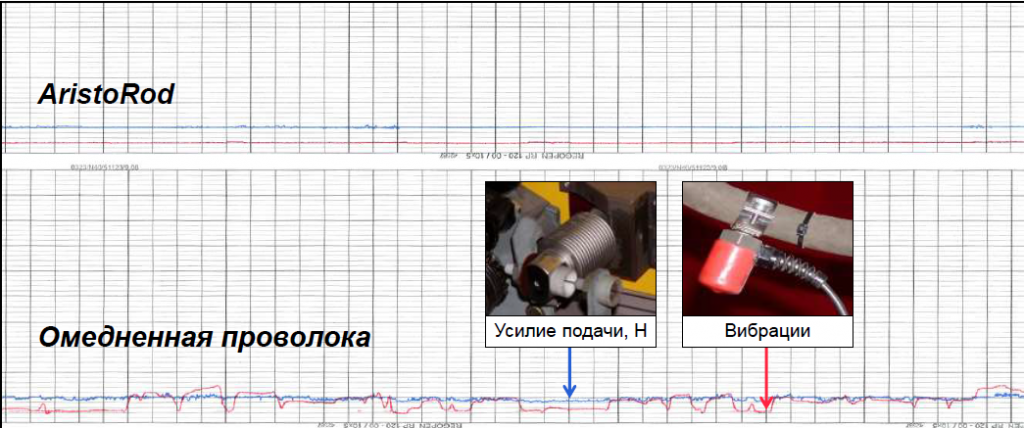

Усилие подачи проволоки

• Меньше вибрации
• Ниже усилие подачи
• Стабильнее подача проволоки на высоких токах и сварке с длинными кабелями горелка

Усилие подачи проволоки

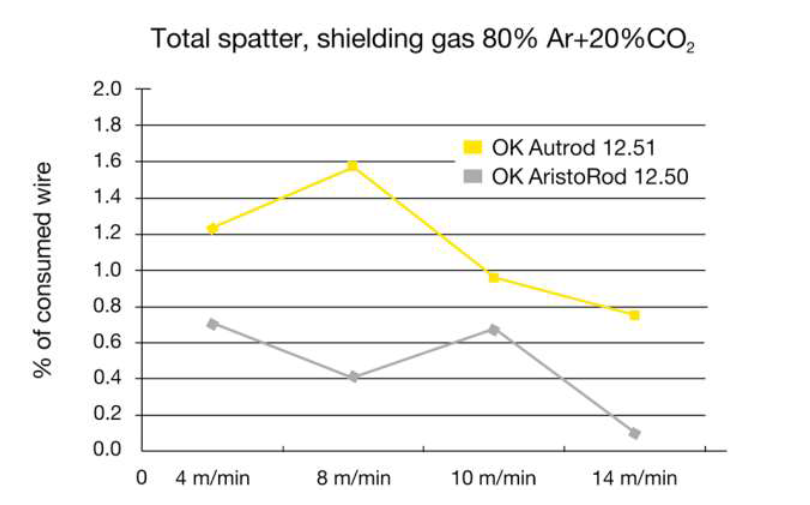

Разбрызгивание

Результаты исследования

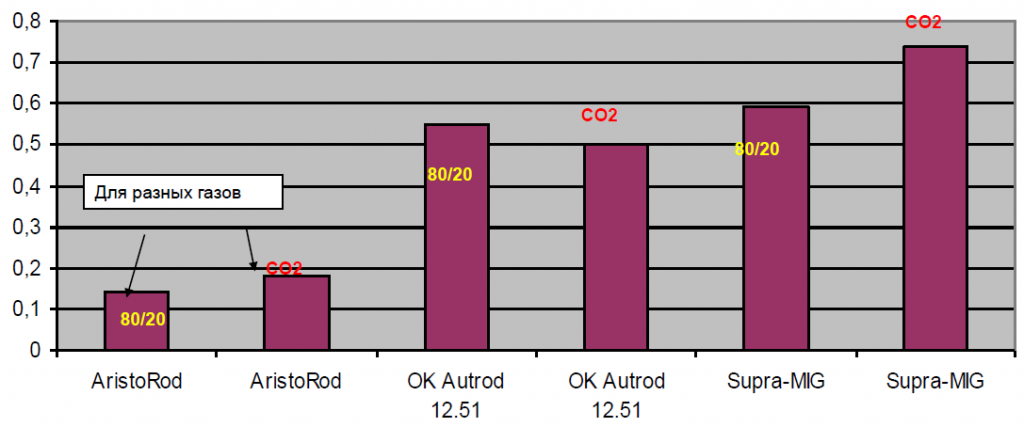

Cu-содержание в сварочных дымах (wt%)

Стойкость к коррозии

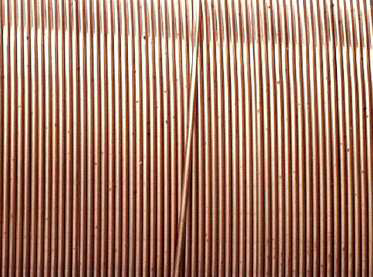

Поверхности проволок после выдержки в открытом виде в течение 6 дней при относительной влажности воздуха 80% и температуре 26.6ºC

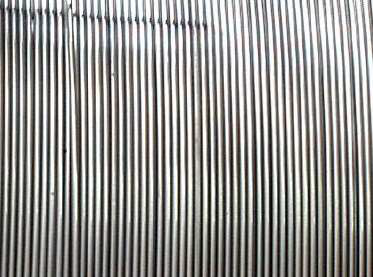

OK AristoRod	На поверхности омедненной проволоки значительно  больше очагов зарождения коррозии

Что дает Потребителю проволока OK AristoRod?

• Резко уменьшается число остановок для чистки проволоководов
• Стабильная подача проволоки
• Улучшается экология производства
• Отсутствует медь в металле шва
• Уменьшение разбрызгивания
• Снижается износ и расход наконечников
• Меньше подвергается коррозии

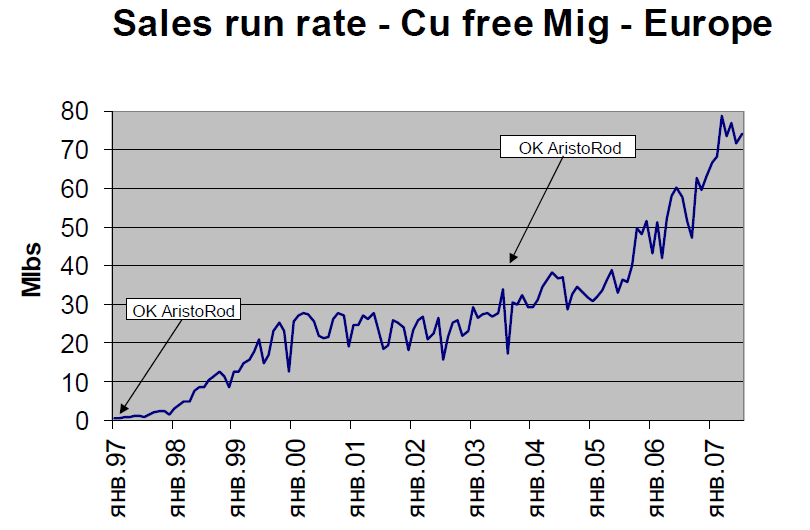

Динамика изменения спроса на неомедненную проволоку

Семейство проволок OK AristoRod

Сравнение химического состава сварочных проволок Св-08Г2С и OK Aristorod 12.50

Сравнение механических характеристик наплавленного металла проволоками Св-08Г2С и OK Aristorod 12.50

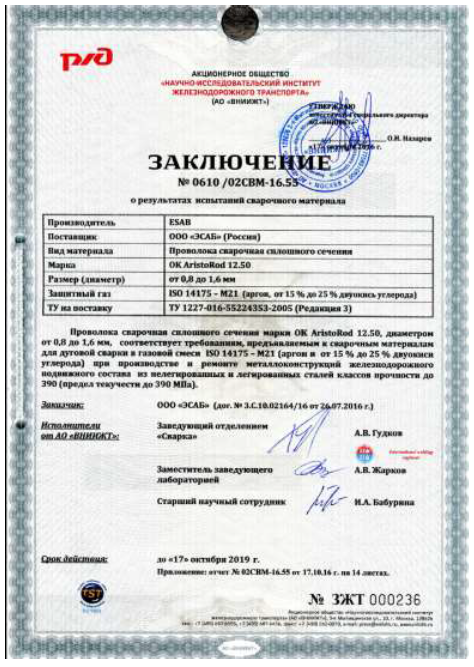

OK Aristorod 12.50 одобрена ВНИИЖТ

Для сварки металлоконструкций железнодорожного подвижного состава из нелегированных и низколегированных сталей с пределом текучести до 390 МПа в аргоновой сварочной смеси М21 (Ar основа + 15-25%CO₂).

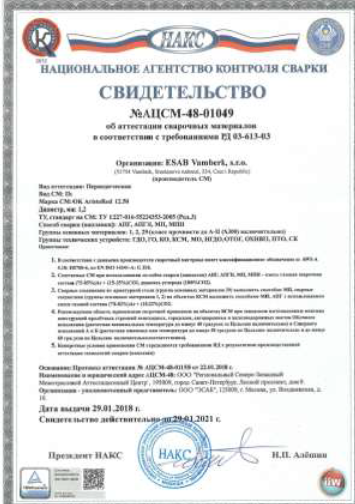

OK Aristorod 12.50 одобрена для сварки мостовых конструкций в аргоновой сварочной смеси Ar82%+18%CO₂

• _{Re min 420 МПа}
• _{Rm min 530 МПа}
• _{KCU-60°C min 34 Дж/см²}
• _{Допущены до стыковых и угловых швов ж/д, городских, пешеходных и автомобильных мостов исполнения «Северное А и Б» до -60°С.}

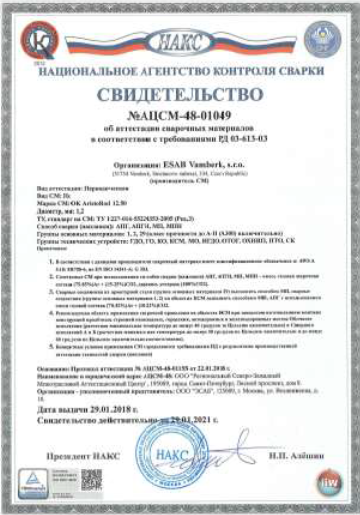

OK Aristorod 12.50 одобрена для сварки всех остальных объектов, подконтрольных РосТехНадзору

• ГДО – горнодобывающее оборудование
• ГО – газовое оборудование
• КО – котельное оборудование
• КСМ – конструкции стальных мостов
• МО – металлургическое оборудование
• НГДО – нефтегазодобывающее оборудование
• ОТОГ – оборудование для транспортировки опасных грузов
• ОХНВП – оборудование химических, нефтехимических, нефтеперерабатывающих и взрывопожароопасных производств
• ПТО – подъемно-транспортное оборудование
• СК – Строительные конструкции
