Введение в мир импульсной сварки

Введение в мир инновационной импульсной сварки: техника максимальной точности

Революционный мир сварки постоянно преображается, а импульсная сварка от компании ESAB олицетворяет этот прогресс. Открыв новые горизонты сопряжения металлов своим появлением примерно в 20-30-х годах XX-го века, импульсная сварка продолжает набирать обороты, обеспечивая бесконтактное и высокотехнологичное соединение металлов. Этот метод, являясь разновидностью проверенного временем электродугового соединения, отличается применением дополнительных силовых импульсов поверх основного сварочного тока. Такой подход гарантирует образование качественных капельных швов без риска разбрызгивания металла.

Импульсная сварка - это усовершенствованный метод сварки в среде защитных газов, в котором управляемые электрические импульсы точно контролируют процесс переноса расплавленной металлической массы из электрода в сварочный шов. В результате этой регулировки можно достигнуть оптимизации сварочного процесса, понижения теплового воздействия на свариваемое изделие и улучшения качества сварного шва.

Традиционно сварка плавящимся электродом в защитной газовой среде может вызывать определённые трудности, такие как нестабильность дуги и брызги расплавленного металла. Импульсная сварка решает многие из этих проблем, используя следующий принцип:

1. Низкий ток покоя: Между импульсами сварочный ток снижается до уровня, достаточного для поддержания дуги, но недостаточного для переноса металла. Это снижает общее тепловложение и предотвращает перегрев и деформацию материала.
2. Высокий ток импульсов: Во время импульсов ток повышается до уровня, достаточного для быстрого и эффективного расплавления металла с электрода и переноса капельки металла в сварочную ванну без большого количества брызг.
3. Контроль переноса: Импульсная сварка позволяет точно контролировать размер, частоту и скорость переноса капель, что приводит к созданию равномерного и чистого шва.

Преимущества импульсной сварки:

Импульсная сварка находит широкое применение в ряде промышленных сфер, особенно там, где требуется высокое качество сварных соединений, например, в автомобильной промышленности, авиации и в производстве специализированного оборудования. Современные источники питания для импульсной сварки часто оснащены цифровыми контроллерами, которые позволяют точно задавать параметры сварки для достижения наилучших результатов.

Как реализуется импульсная сварка в сварочном оборудовании ЭСАБ?

Вершиной эффективности в мире импульсной сварочной техники является использование сварочных инверторов ESAB с внедренной функциональностью импульсных режимов. Спектр сварки охватывает как MIG с плавкими электродами, так и TIG с неплавящимися вольфрамовым электродом в среде защитных газов. В основе процесса лежит колебательное движение тока: присадочный материал последовательно плавится и капает в сварочную ванну – каждый импульс соответствует одной капле. Сварочный аппарат эсаб трансформирует напряжение, выпрямляет ток, и с определенной частотой подает усиленные порции тока.

Фоновый режим удерживает дугу стабильной, а при всплесках нагрузки край присадки мягко плавится. Электродинамическое воздействие тонко обрушивает шейку образовавшейся капли, и она благодаря силе тяжести становится частью соединяемых элементов, создавая шов. После этого ток резко снижается до минимальных значений, что дает возможность сварочной ванне остыть и металлу – затвердеть, перед следующим импульсом. Регулировка интервалов между энергетическими вспышками позволяет тонко настроить сварочный аппарат под различные требования к шву.

Разновидности техник импульсной сварки и их преобразование тока

Импульсная сварка обладает множеством техник, отличающихся методами генерации импульсов:

• аккумуляторной;
• конденсаторной;
• электромагнитной;
• инерционной.

Каждый из этих методов имеет свои характерные черты и преимущества, которые заслуживают отдельного внимания.

Аккумуляторный подход в трансформации тока для импульсной сварки

Аккумуляторная методика, хотя и используется сравнительно редко, предполагает интеграцию щелочной аккумуляторной батареи в сварочное оборудование для генерации импульсных токов. Низкое внутреннее сопротивление аккумулятора создает условия для мощных выбросов напряжения. Эффективное и быстрое устранение коротких замыканий гарантирует создание четких импульсов. Несмотря на то, что аккумуляторный метод пока не нашел широкого распространения и обладает некоторой громоздкостью, его потенциал и удобство применения питают исследования и инженерные разработки.

Импульсная сварка стала важным достижением в индустрии соединения металлов, укрепляя свою позицию как высокотехнологичный и чрезвычайно контролируемый метод. Зародившись в 1930-е годы, техника продолжает развиваться, благодаря своей способности создавать прочные и чистые швы.

Конденсаторное преобразование: основы импульсной сварки

Сконцентрировавшись на точности и мощности, конденсаторная импульсная сварка представляет собой мастер-класс в области точных энергетических разрядов. Отличающаяся возможностью дозирования тока, эта техника обеспечивает сварщикам потрясающие возможности настройки – шаг, который критически важен для достижения оптимальных параметров сварочного процесса.

Идеально подходящий для микросварки и сварки тонких металлов, конденсаторный метод остается незаменимым для нежных задач, где требуется максимальная деликатность и точность.

Магнитно-импульсный метод: мощь и точность в сварке

В магнитном поле сила не только притягивает, но и соединяет. Магнитно-импульсная сварка использует магнитные волны для экспресс-наложения металлов, создавая высочайшее качество сварочного шва. Этот метод находит свое предназначение в секторах, где требуются быстрые и чистые соединения при работе с трубами и плоскими металлами. Сложность процесса и необходимость в сложном оборудовании делает его менее доступным для мелких проектов, но неоценимым в крупномасштабном производстве.

Инерционная мощь: новая грань импульсной сварки

Добавьте динамику к кинетике, и вы получите инерционную импульсную сварку – соединение высоких скоростей с точным контролем плавления металла. Технология кристаллизует усилия в точном и гармонированном темпе, достигая исключительного и эффективного соединения деталей.

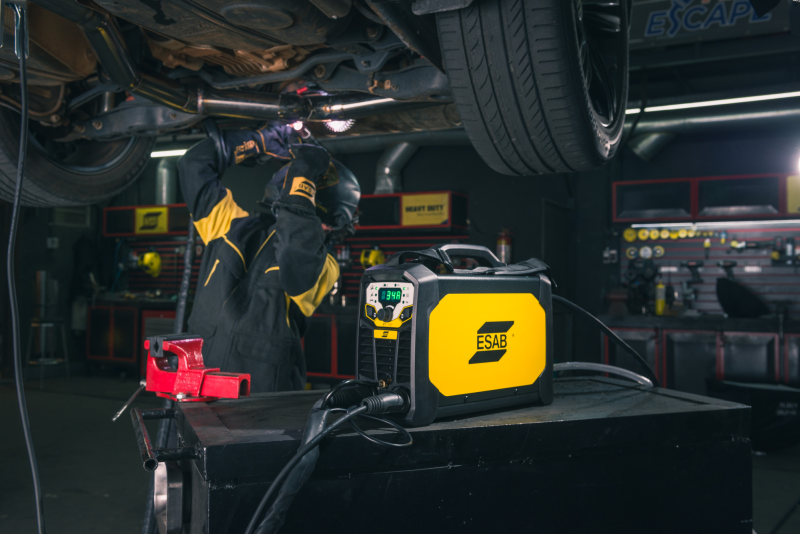

Технология импульсной сварки: искусство процесса

Импульсная сварка – это балет металлов, где каждое движение настроено под дирижерскую палочку инверторных сварочных аппаратов ESAB. Под завесой защитных газов каждый цикл превращает присадочный металл в точечные сварочные капли, складывающиеся в идеальное сварочный шов. Без окислов и брызг, сварочный шов становится отражением точности и совершенства, достигаемого благодаря мастерской настройке частоты и параметров импульсного тока в диапазоне от 0,2 до 500 Гц. Каждая капля присадочного материала на своем месте – результат осмысленного, управляемого действия.

Алгоритм импульсной сварки: пояснения мастера

Современные сварочные инверторы ESAB, оснащённые функцией импульсной сварки, работают по принципу синергетического ритма. В этих устройствах сила и напряжение тока могут меняться в заданной последовательности, перемежаясь между нижним и верхним пределами. Часто используемый диапазон частот для регулировки импульсной сварки – от 0,5 до 500 Гц, как в аппарате ESAB Rogue ET 200iP Pro. Это изменение позволяет сжимать и расширять дугу, влияя на глубину и ширину сварочного шва.

Настройка параметров сварки позволяет сварщикам добиться нужной жесткости и контроля над процессом, что особенно важно при работе с различными сплавами и толщинами материалов. При этом используется принцип синергетической сварки, который создаёт шов из перекрывающихся точек, обеспечивая высокую прочность соединения.

Синергетическая система управления, это система, в которой все параметры сварочного процесса взаимосвязаны и оптимизированы. Система автоматически регулирует такие параметры, как скорость подачи проволоки и ток, основываясь на установленных значениях толщины материала и типа присадочного материала. Это делает сварочный процесс более интуитивным и упрощает настройку оборудования, так как сварщик может выбрать предустановленную программу, которая уже оптимизирована для конкретного типа работы.

• Ток импульса и фоновый ток.
• Частота импульсов (сколько импульсов в секунду).
• Длительность импульса и интервалы между импульсами.
• Форма волны импульса.

Наилучшие результаты достигаются за счет точной регулировки этих параметров для обеспечения оптимального теплового внесения, минимизации деформаций и оптимизации геометрии шва. Это позволяет использовать импульсную сварку в различных приложениях, включая производство ответственных конструкций с использованием сталей, алюминия, меди, никелевых сплавов и титана.

В целом, импульсная MIG/MAG сварка представляет собой высокотехнологичный процесс, который требует определенного уровня знаний и опыта для настройки и использования, но при правильном подходе его возможности существенно превосходят возможности обычной сварки, обеспечивая более высокое качество сварных соединений и эффективность работы.

Преимущества импульсной сварки: всё в руках сварщика

В арсенале сварщика импульсная сварка – это инструмент высокой точности с захватывающими возможностями. Главное преимущество метода – это качество получаемого шва: он не требует дополнительной обработки, отличается плотностью и эстетической привлекательностью. Главенство этого метода заключается в универсальности: можно сваривать практически любые металлы, в том числе и разные по составу сплавы.

Минимальное количество необходимого дополнительного оборудования снижает порог вхождения в технику импульсной сварки. С легкостью удается контролировать процесс благодаря чистоте рабочей зоны и направленности капель присадочного материала. Фактор минимального теплового воздействия немаловажен: это сохраняет геометрию деталей, дает возможность работать с тонкими листами.

Преимущества импульсной MIG/MAG сварки включают:

• Стабильность дуги и уменьшенное количество брызг.
• Улучшенный контроль теплового впрыска, что минимизирует деформации и напряжения в материале.
• Возможность сваривать тонкие и толстые металлы с высоким качеством швов.
• Возможность сваривать во всех пространственных положениях.
• Повышенная скорость сварки по сравнению с традиционными методами.

Недостатки процесса импульсной сварки: взвешиваем "минусы"

Метод не лишён минусов, которые важно учитывать при выборе сварочного оборудования и техники работы. Специализированность метода иногда ставит ограничения, например, в режиме TIG производительность может быть не идеальной, тогда как для MIG-сварки необходимо высококачественное защитное газовое оборудование.

Энергопреобразование в импульсе требует осмотрительности в плане перегрева – дополнительное охлаждение будет не лишним. Также примите в расчёт, что эта технология не предназначена для непрерывной работы с большими объёмами.

Импульсная сварка: от эксперта к практику

Передовая техника импульсной сварки по праву считается одним из самых точных и эффективных методов в мире сварочных технологий. Этот метод выделяется благодаря своей способности поддерживать устойчивое горение дуги, гарантируя постоянное качество металла шва вдоль всего соединения. Импульсное управление процессом исключает образование кратеров и сводит к минимуму перекрытия, улучшая общую эстетику и прочность шва.

Импульсный перенос: взять лучшее от техники

Импульсная сварка постоянно совершенствуется и на данный момент доведена до уровня, при котором металл переносится из электрода в ванну абсолютно бесконтактно. Благодаря введению мощных импульсов тока, жидкий металл в сварочной ванне подвергается интенсивному перемешиванию. Этот процесс разрушает оксидные пленки и способствует удалению пор и других дефектов, беспрецедентно повышая качество шва.

Технологический прорыв

Новаторство в мире сварки не стоит на месте – сегодня разработаны технологии, такие как TwinPulse, SpeedPulse, STT и HighSpeed, открывающие новые горизонты качества и скорости. Эти технологические достижения включают использование двойных импульсов, модулирование формы и пиков импульсов, а также техники сварки, минимизирующие короткие замыкания – все это возводит процесс сварки на олимп мастерства.

Двойные импульсы – TwinPulse или DoublePulse

Технология TwinPulse стала катализатором, позволяя изменять форму импульса и углы наклона фронтов импульсной волны, тонко настраивая соотношение тока и паузы. Такие инновации действительно позволяют контролировать мелкокапельный перенос при коротком замыкании, несомненно поднимая планку в сфере сварочных технологий.

Импульсная MIG/MAG сварка является модернизированным методом, который позволяет избежать многих ограничений, характерных для традиционной MIG/MAG (GMAW) сварки. Применение управляемых импульсов тока позволяет надежно контролировать перенос расплавленной капли металла из электрода в сварочную ванну, благодаря чему повышается качество и производительность сварочного процесса.

Применение импульсной сварки: где и как мы варим?

Области применения импульсной сварки многообразны, но особенно она необходима тогда, когда в работе возникают вертикальные или потолочные швы. Импульсная сварка делает возможным качественное соединение металлов не лучшего качества, предоставляя преимущества, где другие технологии отступают.

Необходимость соединения нержавеющей стали? Импульсное оборудование ESAB станет для этого задачей идеальным решением, как и для сварки алюминия. Но, возможно, самым важным становится способность импульсного метода объединять различные сплавы в один крепкий союз, что открывает новые горизонты в металлообработке.

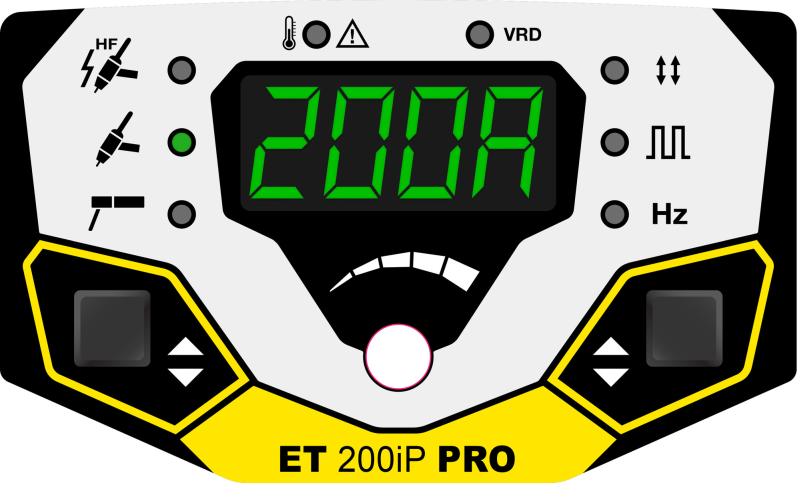

Расширенные настройки сварки TIG для полного управления циклом и соответствия любой технологической задаче, а также импульсный режим до 500 Гц для идеального управления погонной энергией сварки, заложенные сварочном аппарата ESAB Rogue ET 200iP, позволяют существенно облегчить процесс сварки на малых токах, обеспечивает устойчивость дуги, минимизирует коробление металла и перегрев, что особенно важно при сварки тонкостенных изделий из нержавеющих сталей и титана.

Для нас, мастеров сварки с многолетним опытом, и для вас, ищущих разумное решение ваших сварочных задач, сварочное оборудование от ESAB предоставляет возможности, меняющие игру. Мы открываем для вас мир, где каждое соединение деталей – это не просто стык, а крепкая связь, благодарная технологии, ставшей эталоном в индустрии сварки.
