Обзор сплошных сварочных проволок и присадочных прутков ЭСАБ
План локализации некоторых сварочной проволоки и прутков в России, а также аналоги, замены и новые сварочные материалы ЭСАБ.
План локализации некоторых сварочных материалов в России
- Присадочные прутки ESAB OK Tigrod 12.64 - пруток из углеродистой стали
- Присадочные прутки ESAB OK Tigrod 308LSi, Присадочные прутки ESAB OK Tigrod 309LSi, Присадочные прутки ESAB OK Tigrod 316LSi - пруток для сварки коррозионностойких сталей
Компания ЭСАБ на данный момент обозначила локализацию таких марок электродов как ESAB OK 55.00, ESAB OK 48.08, электродов для сварки коррозионно-стойких сталей ESAB OK 61.30. ЭСАБ также планирует локализовать на мощностях завода ЭСАБ СВЭЛ в городе Санкт-Петербурге производство присадочных прутков, таких известных марок как OK Tigrod 12.64. Компания ЭСАБ собирается локализовать присадочные прутки для сварки коррозионно-стойких стали OK Tigrod 308LSi, OK Tigrod 309LSi и OK Tigrod 316LSi.
Что означает приставка Lsi?
- L в стали 308L означает низкое содержание углерода, что делает ее более устойчивой к коррозии, особенно в окружающей среде с высоким содержанием углерода (как, например, при сварке).
- Si в стали 308LSi означает наличие добавки кремния, что улучшает сварочные свойства и стойкость к коррозии, особенно при сварке в особо сложных условиях.
Повышается жидкотекучесть сплава, увеличивается смачиваемость кромок, что позволяет формировать лучшую поверхность сварного соединения. Пруток OK Tigrod 308Lsi предназначен для сварки стали типа 12Х18Н10 и рядом стоящих с этим сплавом. OK Tigrod 309Lsi - этот материал предназначен для сварки разнородных сталей или наплавки переходных слоев. OK Tigrod 316Lsi - сплав предназначен для сварки кислотостойких коррозионно-стойких сталей с добавлением молибдена до 3%.
Сталь 308, 309 и 316 принадлежат к разным классам сталей:- Сталь 308 - это хромоникелевая нержавеющая сталь, которая используется в искусственных средах без коррозионных условий. Она имеет нормальный уровень сопротивления коррозии и устойчивость к высоким температурам. Она обладает хорошей свариваемостью и обычно используется для создания сварных соединений и изделий, которые не подвергаются коррозии.
- Сталь 309 - это тоже хромоникелевая нержавеющая сталь, но она имеет более высокую устойчивость к коррозии и может выдерживать более высокие температуры, чем сталь 308. Она обычно используется для сварки соединений, которые находятся в агрессивных средах с более высоким содержанием хлорида, чем сталь 308.
- Сталь 316 - это хромоникелевая нержавеющая сталь с высокой устойчивостью к коррозии, особенно в агрессивных условиях, таких как соленая вода или кислоты. Она также обладает высокой устойчивостью к высокой температуре. Она обычно используется для создания сварных соединений в приложениях, где требуется высокая коррозионная устойчивость, таких как в производстве пищевых продуктов, фармацевтике и химической промышленности.
Старт производства присадочных прутков планируется на конец третьего начала четвертого квартала 2023 года. Сейчас активно идет отработка технологии производства данной продукции и подготовка сопроводительной документации.
Материалы в работе
| Европейская марка | Тип материала |
Срок появления продукта |
|
Сплошная сварочная проволока ESAB OK Autrod 2509 |
Дуплексные стали | 3 Квартал 2023 |
|
Сплошная сварочная проволока ESAB OK Autrod 310 |
Аустенитная | 3 Квартал 2023 |
|
Сплошная сварочная проволока ESAB OK Aristorod 13.12 |
«Cr-Mo»-проволоки | 4 Квартал 2023 |
|
Присадочные прутки ESAB OK Tigrod 13.12 Присадочные прутки ESAB OK Tigrod 13.16 Присадочные прутки ESAB OK Tigrod 13.32 Присадочные прутки ESAB OK Tigrod 13.38 |
«Cr-Mo»-прутки | 2023 |
Это материалы которые Компания ЭСАБ планирует поставлять, в связи с высоким спросом.Проволока ESAB OK Autrod 2509 - это материал из дуплексной, супер дуплексной стали. И ESAB OK Autrod 310, это материал для сварки полностью аустенитных швов. Сейчас на рынке есть запросы по этим материалам, некоторые федеральные проекты планируют включать их в свою номенклатуру.
Сейчас проводится большая работа по замене материалов для сварки теплоустойчивых стали с 1, 2, 5 и 9% содержанием хрома. Это материалы OK Aristorod 13.12 и OK Tigrod 13.12, OK Tigrod 13.16, OK Tigrod 13.32, OK Tigrod 13.38. Намечаются сдвиги по поставке данных материалов,к концу третьего середине четвертого квартала ждем поставку на наш склад.
Таблица замены сварочных материалов ЭСАБ
| EU product ESAB |
AWS standard and classification |
Материалы азиатских заводов ESAB |
Наличие на складе / НАКС |
|
OK Tigrod 12.64 |
AWS A5.18: ER70S-6 |
Weld T W4Si1 |
Более 40 тонн / Есть |
|
OK Autrod 12.22 |
AWS A5.17: EM12 |
Weld EM12K |
Более 50 тонн / Есть |
|
OK Autrod 12.32 |
AWS A5.17: EH12K |
Weld EM12K |
10 тонн Ø 4мм / В процессе |
|
OK Autrod 12.24 |
AWS A5.23: EA2 |
Weld EA2 |
Более 4 тонн / В процессе получения НАКС |
|
OK Autrod 13.27 |
AWS A5.23: ENi2 |
Weld Eni2 |
Ждем заказы / В процессе получения НАКС |
|
OK Autrod 13.43 |
AWS A5.23: EG |
Weld-SG 80 |
Ждем заказы / Получен НАКС |
|
OK Autrod 13.64 |
AWS A5.23: EA2TiB |
Weld EG-2 |
Тестируем |
|
OK Autrod 308L |
AWS A5.9: ER308L |
Weld S 308L |
Более 2,5 тонн / Получен НАКС |
|
OK Autrod 309L |
AWS A5.9: ER309L |
Weld S 309L |
Более 3 тонн / Получен НАКС |
|
OK Autrod 316L |
AWS A5.9: ER316L |
Weld S 316L |
0,3 тонн / НАКС по запросу |
Присадочный пруток OK Tigrod 12.64 - его заменой является пруток Weld T W4Si1. И в последней колонке мы можем видеть наличие этого прутка на складе и статус аттестации указанной марки по НАКСу.
Компанией ЭСАБ произведены замены самых популярных проволок для сварки под флюсом углеродистых и низколегированных сталей. Так, проволока OK Autrod 12.22 была заменена на Weld EM12K. На данный момент у нас в наличии более 50 тонн данного материала, он уже аттестован по НАКС. Проволока OK Autrod 12.32 содержание марганца порядка 2% была заменена на Weld EM12K на данный момент ее 10 тонн на складе в диаметре 4 мм и она в процессе аттестации по НАКСу. Проволоки для сварки под флюсом низколегированных стали повышенной прочности и высокопрочных сталей такие как OK Autrod 12.24, OK Autrod 13.27, OK Autrod 13.43, OK Autrod 13.64 также были соответственно заменены на проволоки Weld EA2, Weld Eni2, Weld-SG 80 и Weld EG-2.Проволоки ЭСАБ для сварки коррозионно стойких сталей
Это проволоки OK Autrod 308L, OK Autrod 309L и OK Autrod 316L. В соответствии с классификацией они были заменены на проволоки Weld S 308L, Weld S 309L, Weld S 316L. Часть этих проволок имеется в наличии. По сварочным проволокам Weld S 308L и Weld S 309L получен НАКС. На проволоку Weld S 316L НАКС по запросу.Сварочная проволока ЭСАБ ОК ПРО 50
- EN ISO 14341-A: G 3Si1
- Высокие свойства наплавленного металла
- EN ISO 14341-A: G 38 3 C1 3Si1
- EN ISO 14341-A: G 42 4 M21 3Si1
- Сварка сталей с пределом текучести до 420 МПа
- Низкое содержание примесей
- Изготовлена в России и является идеальным решением для компаний, заинтересованных в импортозамещении

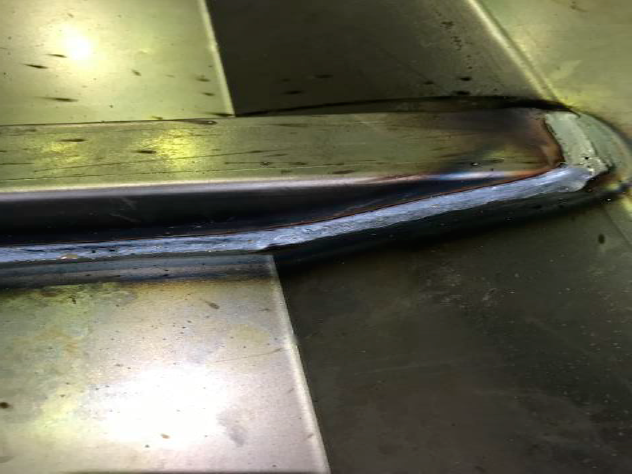

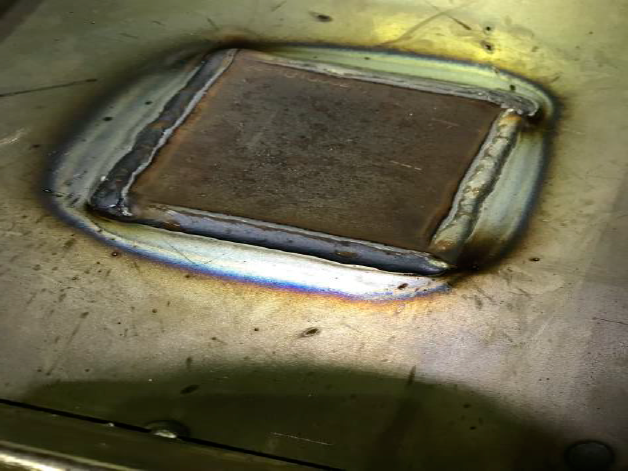

Сварочные швы, выполненные с применение полированной проволоки ЭСАБ ОК ПРО 50
Запуск проволоки ОК ПРО 50 - это аналог одной из полированной проволоки OK Aristorod 12.50 для сварки углеродистых сталей, только с полностью отечественной локализацией на территории завода ЭСАБ в городе Тюмень. Проволока ОК ПРО 50 - это полированная проволока, можно сказать что это непосредственный родственник проволоки ESAB ОК ПРО 51С (ER70S-6, SG-2), но без омеднения. На данный момент запущено тестовое производство этой проволоки в диаметре 1,2 мм, на катушках 18 кг. Также запущено производство Marathon Pack 250 кг с этой проволокой. Проволока предназначена для сварки стали с пределом текучести до 420 мегапаскалей и показывает отличные пластические свойства наплавленного металла. Так регламентируемая работа удара не менее 47 Дж для сварки в чистой углекислоте при испытаниях с V-образным надрезом будет гарантироваться при минус 30 градусах Цельсия. А для сварки в смеси М21 при минус 40 градусах Цельсия. Проволока выпускается в небольших объемах и тестируется на локальных предприятиях. Более широкий доступ к данному планируется на середину лета - конец августа 2023 года.

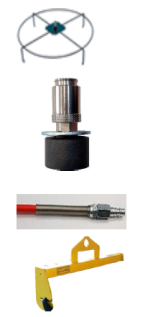

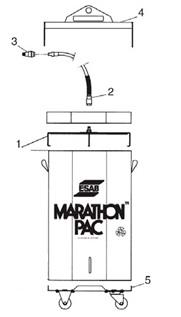

Оснастка для работы с упаковкой Marathon Pack
| Упаковка MARATHON PAC, 250 кг | |||
| № | Наименование | Артикул | |
| 1 | Разъем крышки, Marathon Pac | F102433880R | |
| 2 | Проволокопровод, длина - 3.0 м | F102437883R | |
| 3 | Проволокопровод, длина - 5.0 м | F102437885R | |
| 4 | Проволокопровод, длина - 7.0 м | F102437887R | |
| 5 | Разъем подающего м., Marathon Pac* | F102440880R | |
| 6 | Траверса для Marathon Pac | F102607880R | |
| 7 | Тележка для Marathon Pac, Mini/Std | F102365880R | |
| * - необходимо разместить 2 штуки, для подающего механизма и крышки MARATHON PAC | |||
| Упаковка MARATHON PAC, 450-500 кг | |||
| № | Наименование | Артикул | |
| 1 | Разъем крышки, Jumbo Pac | F103433880R | |
| 2 | Проволокопровод, длина - 3.0 м | F102437883R | |
| 3 | Проволокопровод, длина - 5.0 м | F102437885R | |
| 4 | Проволокопровод, длина - 7.0 м | F102437887R | |
| 5 | Разъем подающего м., Marathon Pac* | F102440880R | |
| 6 | Траверса для Jumbo Pac | F102537880R | |
| 7 | Тележка для Jumbo Pac | F103900880R | |
| * - необходимо разместить 2 штуки, для подающего механизма и крышки Jumbo Pac | |||
Компания ЭСАБ локализовала производство данной продукции на территории Российской Федерации. На данный момент сроки поставки под данной продукции порядка двух-трех недель с момента заказа. Часть продукции уже поступила к нам на склад. Основные материалы были протестированы на предприятиях и зарекомендовали себя с хорошей стороны. В таблице вы можете найти полный перечень оснастки для работы с нашей большой упаковкой, так называемой Marathon Pack и Jumbo Pack. Обращаем Ваше внимание, что для работы с различной упаковкой, то есть это упаковки 141 кг, 200-250 кг и упаковка 450-500 кг требуется немного различная оснастка.
При необходимости Компания ТНД может отработать поставку проволокопроводов с различной длиной. На данный момент производятся проволокопроводы 3, 5 и 7 метров, но есть возможность отработать поставку длиной до 25 метров.
Вопрос по поводу совместимости оснастки с европейскими аналогами - оснастка отчасти не будет совместима. Разъемы (коннекторы) и проволокопроводы, то старые и новые не будут совместимы. Адаптер крышки, траверсы и тележки - это взаимозаменяемые части.
OK ALUMAROD - новая серия проволок ЭСАБ для сварки алюминия
- Применяется технология скальпирования проволоки и технология «NT»
- Доступна на катушках 7 кг, «MP 80» и «MP 141»
- Диаметры 1,2 и 1,6 мм
Проволоки AlumaRod это материалы для сварки алюминия и его сплавов. На данный момент ЭСАБ и Компания ТНД может поставлять проволоки марок OK AlumaRod 4043, OK AlumaRod 5183, OK AlumaRod 5356, OK AlumaRod 5554 и прутки присадочные для сварки алюминиевых сплавов с кремнием OK Tigrod 4043 и магнием OK Tigrod 5356. Помимо применения технологии скальпирования, для данных проволок применяется технология NT, которая подразумевает под собой наличие дополнительной фильеры, которая сглаживает поверхность проволоки. Материалы доступны для размещения заказов в следующих типоразмерах. диаметры 1,2 и 1,6 миллиметров, стандартные тубы 5-килограммовые, если мы говорим в разрезе прутка, и катушки и Marathon Pack, если мы говорим в разрезе сварочной проволоки.
На данном видео представлено сравнение двух конкурентных проволок с применением технологии NT и без применения технологии слева соответственно без, справа с без применения мы видим забитый проволокопровод с алюминиевой стружкой. С применением технологии NT проволока провод остается чистым, соответственно это позволяет экономить на расходных материалах для горелок и подающих механизмов.

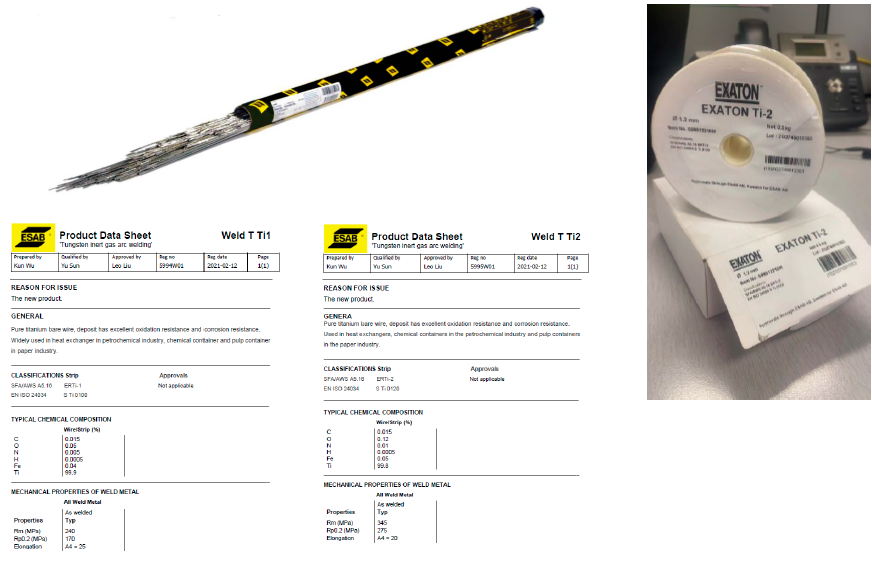

Сварочные прутки ЭСАБ Weld T Ti1/Тi2 для сварки титана
| Наименование | Артикул |
| Weld T Ti10.8mm 0.5 kg | 599408210H |
| Weld T Ti11.0mm 0.5kg | 599410210H |
| Weld T Ti11.6mm 2.25 kg | 599416R150 |
| Weld T Ti12.0mm 2.25 kg | 599420R150 |
| Weld T Ti12.4mm 2.25 kg | 599424R150 |
| Weld T Ti20.8mm 0.5 kg | 599508210H |
| Weld T Ti21.0mm 0.5 kg | 599510210H |
| Weld T Ti21.6mm 2.25 kg | 599516R150 |
| Weld T Ti22.0mm 2.25 kg | 599520R150 |
| Weld T Ti22.4mm 2.25 kg | 599524R150 |
Новое направление - поставка материалов для сварки титана и его сплавов. На данный момент отработана возможность поставки прутков в широком диапазоне типа размеров от 0,8 мм до 2,4 мм. PDS – это так называемый Product Data Sheet, мы готовы предоставить по запросу для вас и ваших заказчиков. И номенклатура уже есть в интернет-магазине Компании ТНД. Планируется привезти на склад небольшое количество сварочных материалов для сварки титана. Материалы поступят на склад Компании ТНД в конце третьего квартала.
Сварочные материалы для меди и медных сплавов
| Наименование | Аналог | Вес упаковки | Типоразмер | Артикул |
| Weld M Cu | OK Autrod 19.12 | 15 кг | 0.8мм | 591208247M |
| 1.0 мм | 591210247M | |||
| 1.2 мм | 591212247M | |||
| Weld M CuSi-A | OK Autrod 19.30 | 15 кг | 0.8 мм | 593008247M |
| 0.9 мм | 593009247M | |||
| 1.0 мм | 593010247M | |||
| 1.2 мм | 593012247M | |||
| 1.6 мм | 593016247M | |||
| Weld M CuAl-A1 | OK Autrod 19.40 | 15 кг | 0.8мм | 594008247M |
| 1.0 мм | 594010247M | |||
| 1.2 мм | 594012247M | |||
| 1.6 мм | 594016247M | |||
| Weld M CuMnNiAl | OK Autrod 19.46 | 15 кг | 0.8мм | 594608247M |
| 1.0 мм | 594610247M | |||
| 1.2 мм | 594612247M | |||
| Weld M CuNi | OK Autrod 19.49 | 15 кг | 0.8мм | 594908247M |
| 1.0 мм | 594910247M | |||
| 1.2 мм | 594912247M | |||
| Weld T CuNi |
OK Autrod 19.49 |
5 кг | 2.0 мм | 514920R150 |
| 2.4 мм | 594924R150 |
В чем разница между сваркой меди и пайкой?
Основное отличие пайки от сварки в том, что при последней происходит плавление самих соединяемых элементов, тогда как паяние соединяет их за счёт специального связующего вещества – припоя. Припой разрабатывается и изготавливается из легкоплавких сплавов: температура его плавления обязательно должна быть ниже, чем у тех деталей, которые необходимо соединить. Такая технология даёт ряд преимуществ по сравнению с процессом сварки.
