Обзор сварочного источника ESAB Aristo 500IX c механизмом подачи проволоки ESAB Robust Feed Pulse/U6
Aristo 500ix надёжный, портативный, промышленный импульсный источник питания с прочной конструкцией которая идеально подходит к Robust Feed и новой тележке.
Robust Feed это полностью новая платформа для большинства сегментов и применений с надежной, жёсткой и легкой в работе системе подачи проволоки. VOC Voice of Customer (опрос клиентов) проводился по всем континентам до начала проекта, так и на этапах завершения разработки концепции и дизайна.
Robust Feed U6 и Robust Feed Pulse
Итог полностью универсальная система подачи проволоки, которая может работать как в поле, так и в цеху. Для катушек 200/300 мм или для Marathon Pac.
Сварочный аппарат ESAB Aristo 500ix (0446200880) надёжный, портативный, промышленный импульсный источник питания с прочной конструкцией которая идеально подходит к Robust Feed и новой тележке.

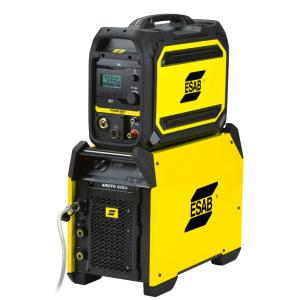

Источник Aristo 500ix с блоком подачи Robust Feed U6 на транспортной тележке
Robust Feed Pulse И Robust Feed U6. Основные отличия
1. Прочность и надежность
- Ударопрочная конструкция с зонами демпфирования
- Компенсатор нагрузки для защиты кабелей и разъемов
2. Окружающая среда
- RF это первый подающий с классом защиты IP44 : мы можем работать и под проливным дождем, а система нагрева позволяет избежать конденсата внутри блока подачи.
- Температура работы: -20°C +55°C
3. Портативность и мобильность
- 3 эргономичные ручки, 5 точек подъема
- Комплект колес для вертикального/ горизонтального крепления, поворотный дисплей
4. Легкость работы
- Отсек для хранения расходных элементов, подсветка механизма подачи и проволоки, удобство работы в крагах. Замена роликов без дополнительных инструментов.
5. Эффективность
- Практически отсутствие люфта , система подачи с мощным и точным мотором и электроникой.
- Горелка 7,6 м (25 feet), сплошная проволока до 2,0 мм (5/64") порошковая до 2,4 мм (3/32"), скорость подачи 0,8-25 м/мин
Сварочный источник Aristo 500ix
Надежность
Aristo 500 ix это надежные металлические прочные двойные боковые панели и высокие ножки, обеспечивающие необходимый просвет, что делает аппарат пригодным для использования в тяжелых условиях .
Обслуживание
Большие боковые панели обеспечивают легкий доступ для технического и сервисного обслуживания . Удобная компоновка деталей лучше доступ в течении работ.
Безопасность и эргономичность
Эргономичные рукоятки, которые можно использовать для подъема краном, обеспечивают большую мобильность. Аппарат поставляется вместе с прочной тележкой, оснащенной специальными монтажными петлями, держателем горелки и большим кабельным держателем
Технические характеристики ESAB Aristo 500ix
| Технические характеристики | |
| Напряжение сети | 380 - 460 В ±10%, 3ф, 50/60 Гц |
| Сварочный ток | MIG/MAG 500 A / 39.0 В при ПВ = 60% 400 A / 34.0 В при ПВ = 100% |
| Сварочный ток ММА | 500 A / 40.0 В при ПВ = 60% |
| 400 A / 36.0 В при ПВ = 100% |
|
| Сварочный ток TIG | 500 A / 30.0 В при ПВ = 60% 400 A / 26.0 В при ПВ = 100% |
| Диапазон установок MIG/MAG | 16 A / 14.8 В - 500 A / 39 В |
| Диапазон установок MMA | 16 A / 20.6 В - 500 A / 40 В |
| Диапазон установок TIG | 5 A / 10.2 В - 500 A / 30 В |
| Напряжение холостого хода | 58 В |
| КПД при максимальном токе | 88% |
| Коэффициент мощности при максимальном токе | 0.91 |
| Габариты Д x Ш x В | 712 x 325 x 470 мм |
| Вес | 58.5 кг |
| Диапазон рабочих температур | от -20 до +40°C |
| Класс защиты | IP23 |
| Класс применения | S |
| Класс изоляции | H |
| Сертификаты (Стандарты) | CE, ЕАС |
Кабели: Можно использовать старые кабели от Aristo 4004 iP с разъемом 10р/10р. С RF нужные или новые кабели, где компенсатор нагрузки встроен или старые кабели, но обязательно дозаказать компенсатор нагрузки.
Панели U8, MA25, U6, но ПО на блоках подачи должно быть
- U82: 3.02G или новее
- U6: 2.16P или новее
- MA25 Pulse: 1.88H или новее
Источник ARISTO 500IX + Транспортная тележка
- Два кабелеукладчика позволяют аккуратно хранить кабели, что делают пакет аккуратным и хорошо организованным. Специальный держатель для горелки.
- Конструкция тележки позволяет быстро и легко снять аппарат с тележки при необходимости. Высокие пластиковые ножки позволяют подвинуть источник в нужное положение.
- 4 точки подъема для безопасной работы
- Трубчатая конструкция защищает источник, стоит он или двигается
ARISTO 500IX & ROBUST FEED U6 / PULSE
Компенсатор нагрузки ESAB Aristo 500ix
- Компенсатор нагрузки помогает защитить сварочную горелку от поломки, если:
• Сварщики тянут подающий за горелку
• От удара, если RF упадет - Компенсатор нагрузки нужен для горелки, а не блока подачи
Разъем OKC
Разъем OKC 50 на обратной стороне блока подачи позволяет подключить ММА комплект (RF Pulse) или строжку/ ММА комплект (RF U6)
Внутренний отсек Robust Feed Pulse

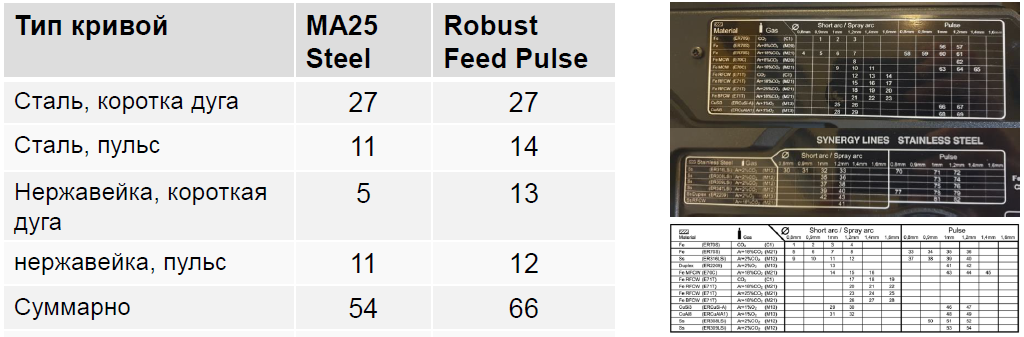

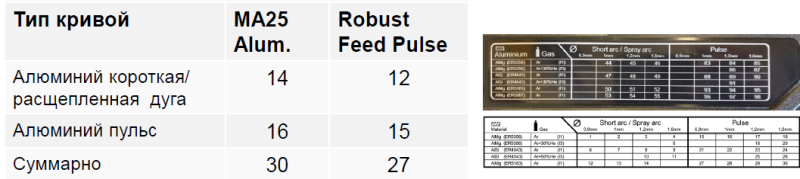

Robust Feed Pulse - синергетические кривые
Robust Feed Pulse - скрытые функции
Новые функции по сравнению со старой панелью MA25 .
Необходимы данные есть в инструкции
Функции Robust Feed Pro PULSE/U6
Функции Robust Feed
Преимущества ROBUST FEED
- Крепкий и надежный
- двойной корпус, который может выдержать серьезные падения
- мощная и точная система подачи
- портативный , мобильный , маневренный , с эргономичными ручками для удобного подъема на высоту
- защищен от попадания капель дождя , сохраняет проволоку сухой благодаря подогреву
- отличная работа в темноте, подсветка внутри блока и яркие цифры панели управления
- мультифункционален, с большим выборов роликов подачи
- изолирован от коротких замыканий
- защищённые разъёмы плюс надежный комплект для соединения соединительного кабеля
- отсек для хранения расходных частей
- Цикл работы 550A 50%, 400A 100%
- Работа -20°C to +55°C AMBIENT TEMP

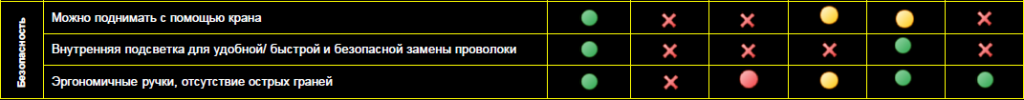

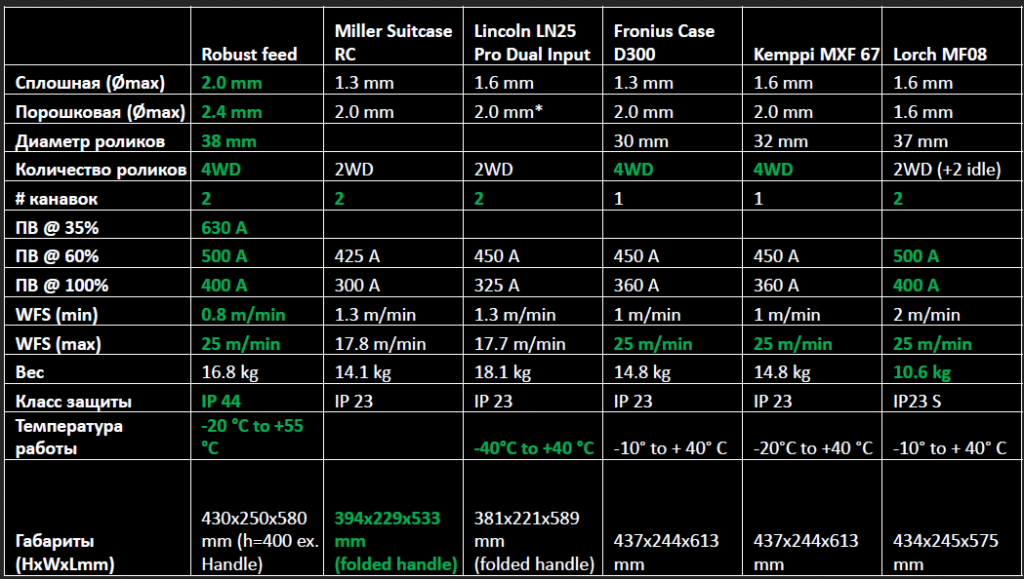

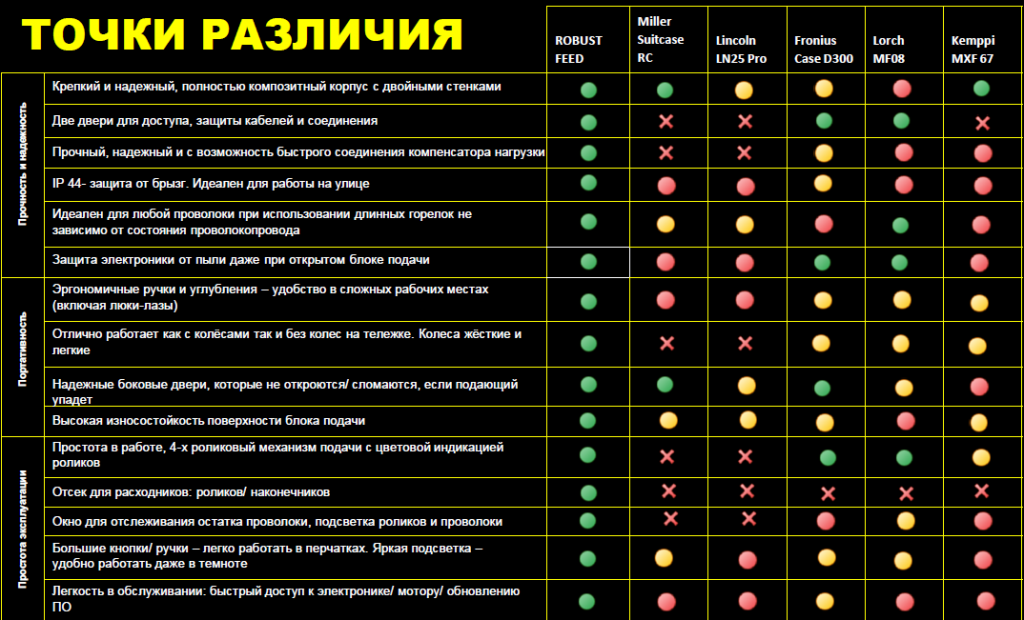

Сравнение Robust Feed с аналогами других производителей

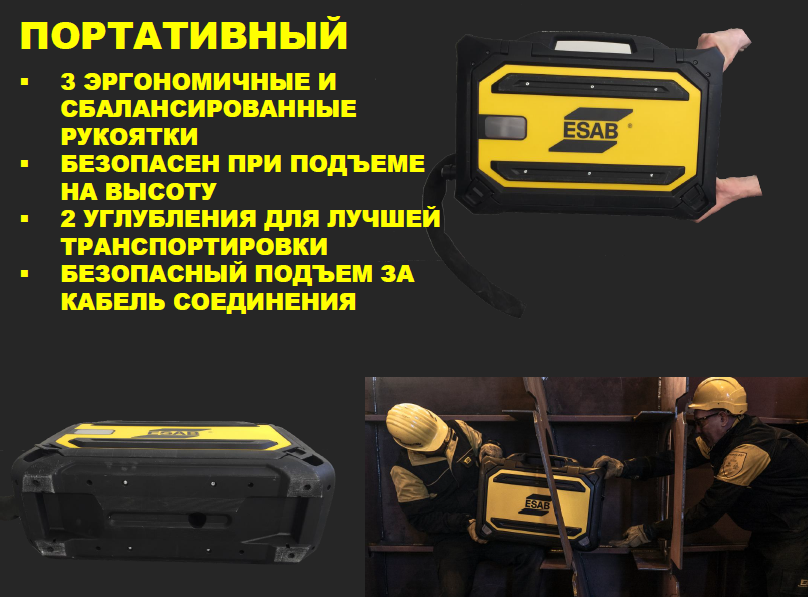

Портативный блок подачи Robust Feed
- 3 эргономичные и сбалансированные рукоятки
- безопасен при подъеме на высоту
- 2 углубления для лучшей транспортировки
- безопасный подъем за кабель соединения

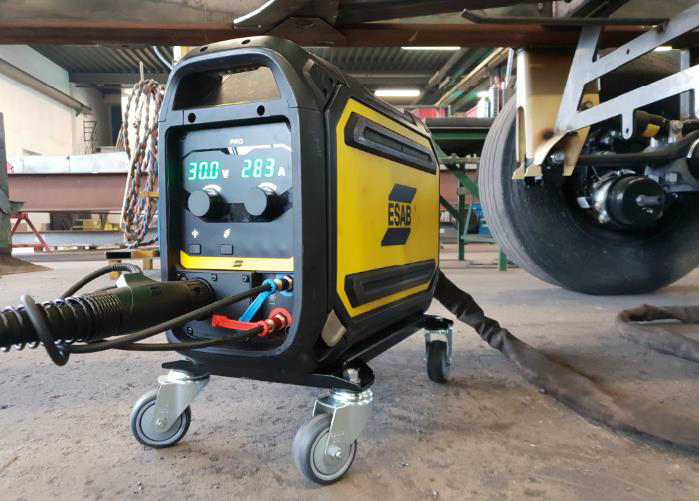

Надежные колеса, способные выдержать падение. Шаровый подшипник высокого качества

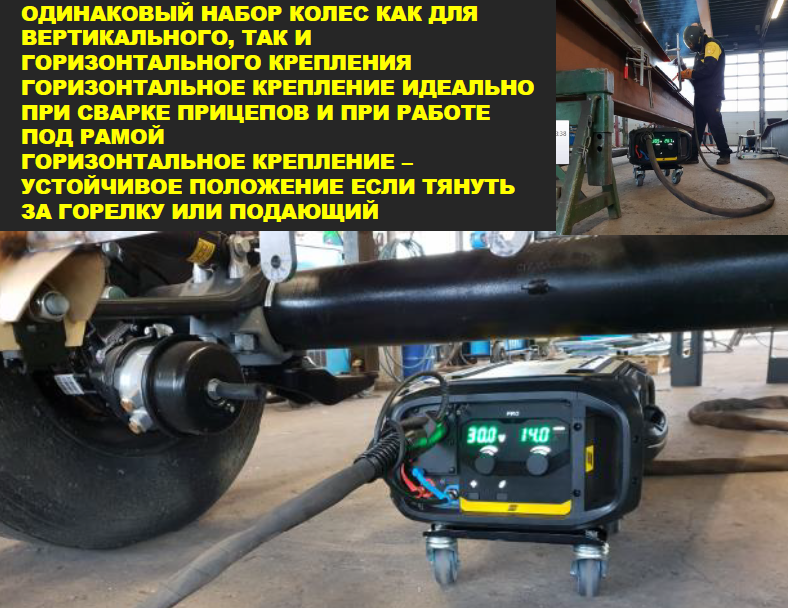

Одинаковый набор колес как для вертикального, так и горизонтального крепления.
Горизонтальное крепление идеально при сварке прицепов и при работе под рамой.
Горизонтальное крепление устойчивое положение если тянуть за горелку или подающий.

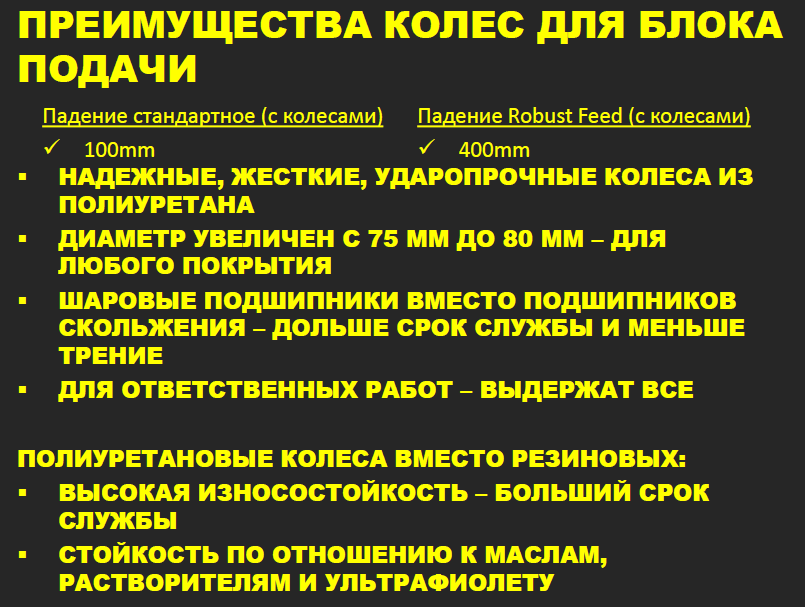

Преимущества колес для блока подачи Robust Feed

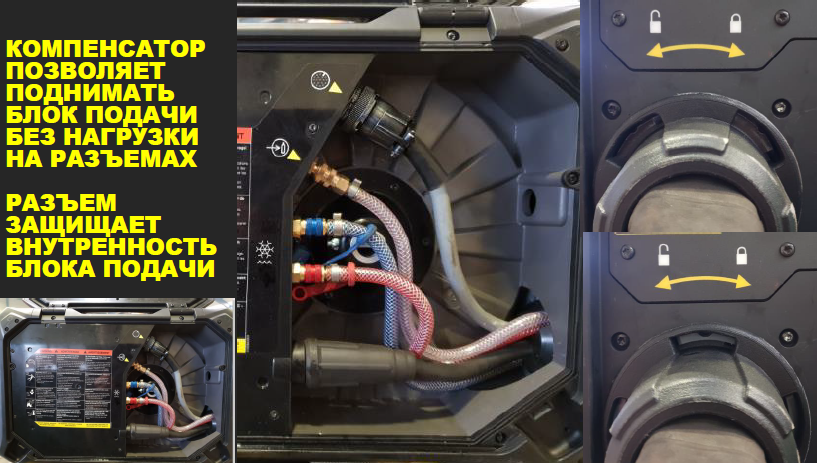

Компенсатор нагрузки для защиты кабелей и разъемов Robust Feed
- Компенсатор позволяет поднимать блок подачи без нагрузки на разъемах
- Разъем защищает внутренность блока подачи Robust Feed
Направляющая для установки на тележку
Бывает тяжело (большой вес) поднять блок подачи на тележку. направляющая сделает процесс установки проще

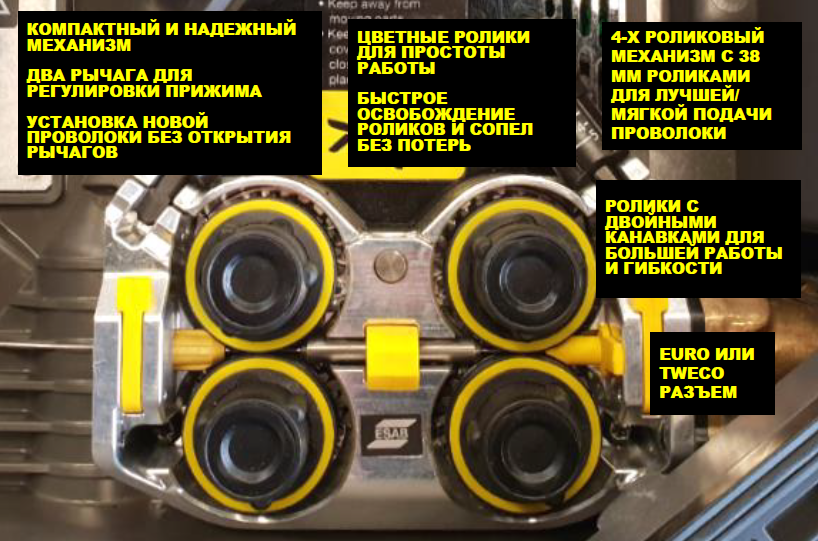

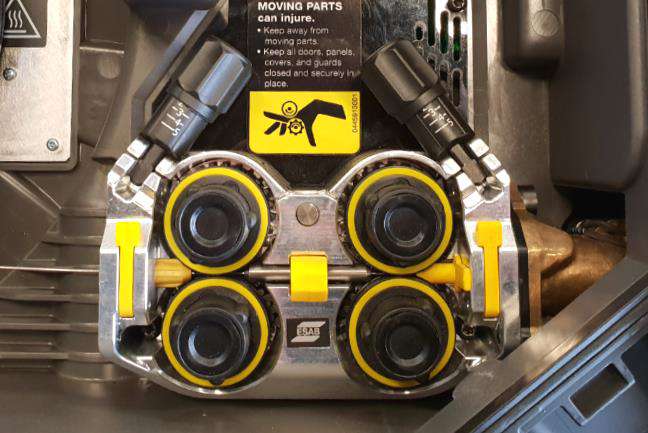

Надежный, мощный, простой механизм блока подачи Robust Feed
Мощная и точная подача блока подачи Robust Feed
- До ø 2.0 мм для сплошной проволоки и ø 2.4 мм для порошковой проволоки
- Протестирован с горелками длиной до 7.6 м
- Установка скорости подачи с шагом 0,1 m/ мин

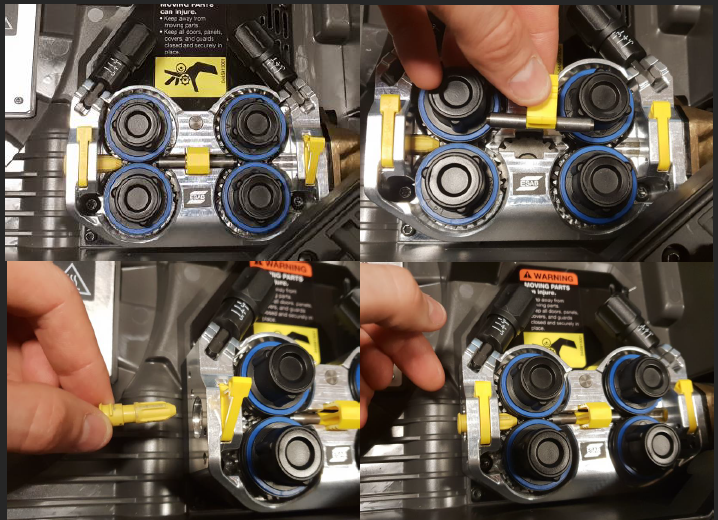

Robust Feed Прост в работе / без инструментов - Нет потерь при работе

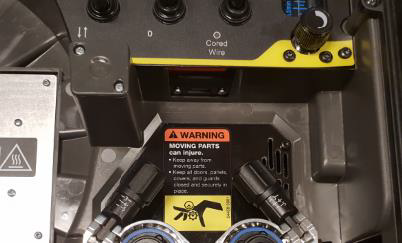

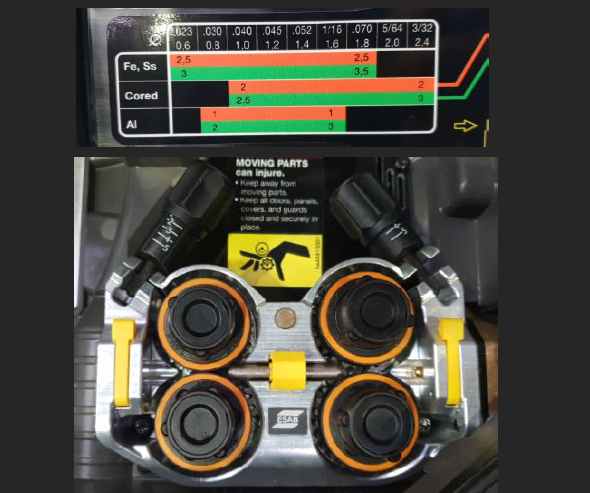

Подсказка для правильного усилия прижима

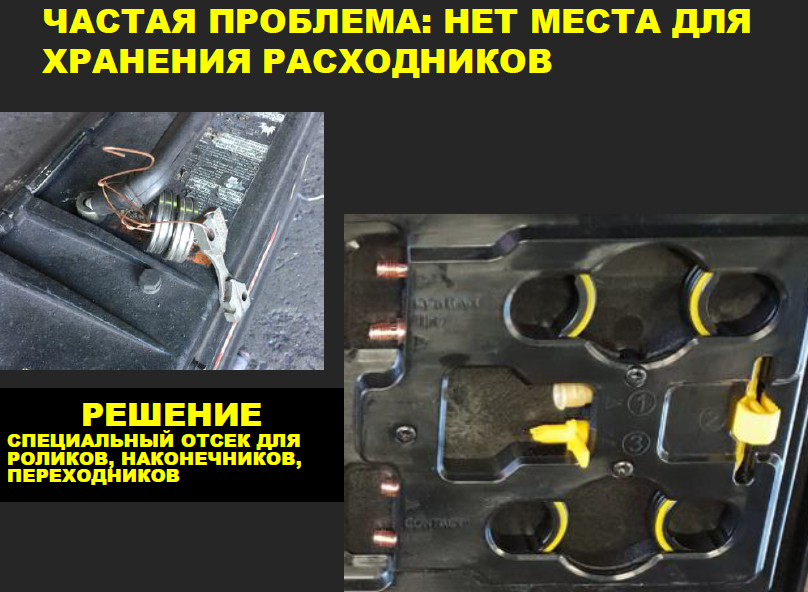

Частая проблема: нет места для хранения расходников
Решение Robust Feed: специальный отсек для роликов, наконечников, переходников

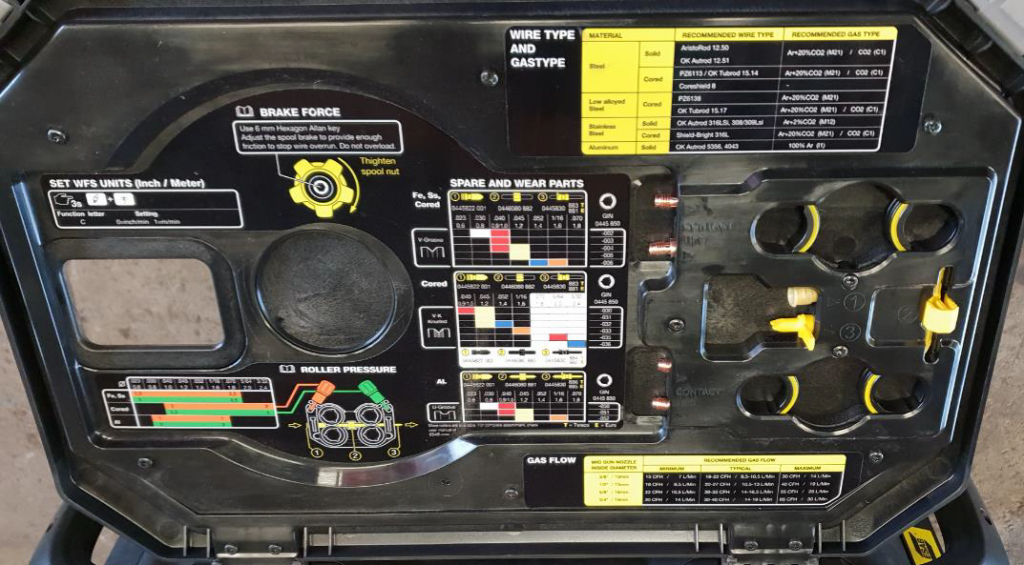

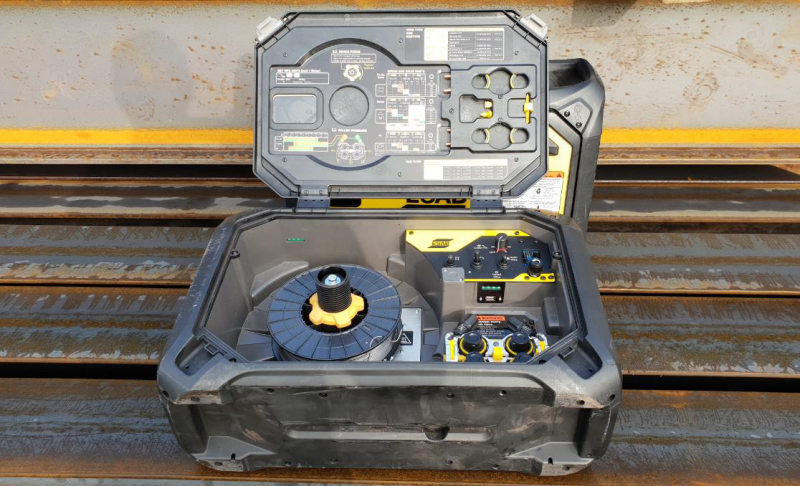

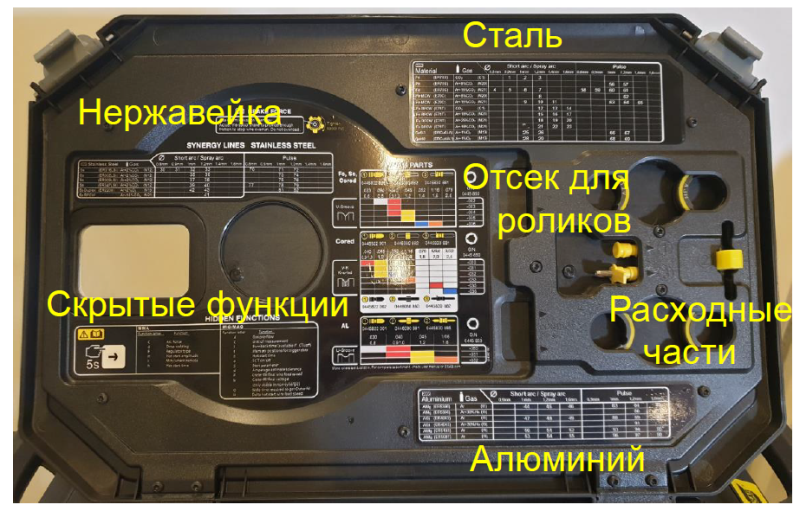

Внутренняя сторона крышки подающего Robust Feed

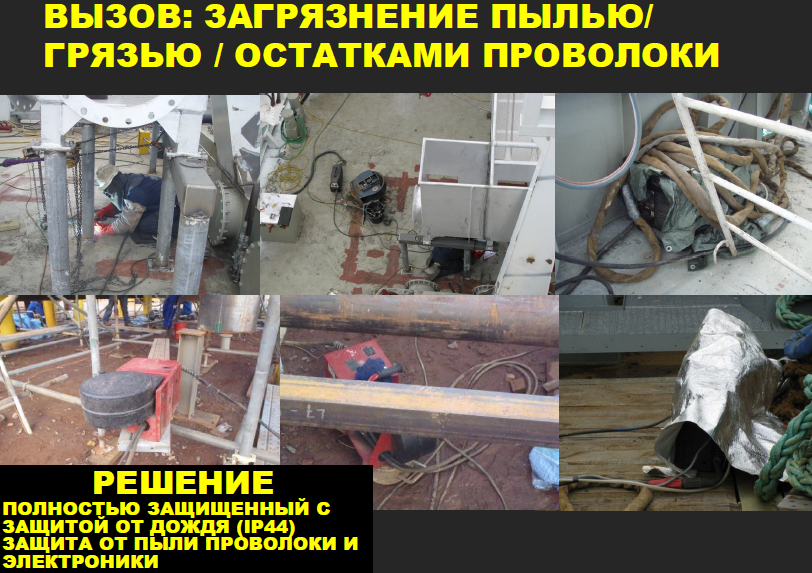

Вызов: загрязнение пылью/грязью / остатками проволоки
Решение Robust Feed полностью защищенный с защитой от дождя (защита от пыли проволоки и электроники)

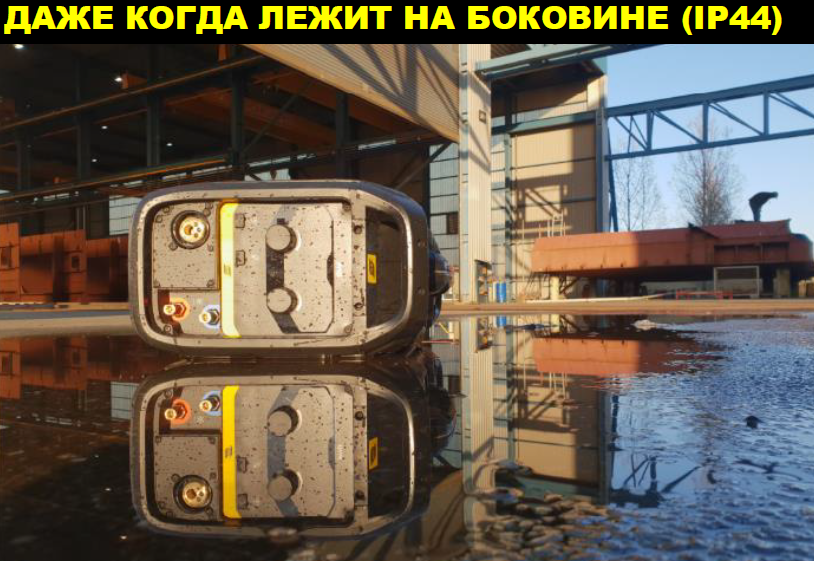

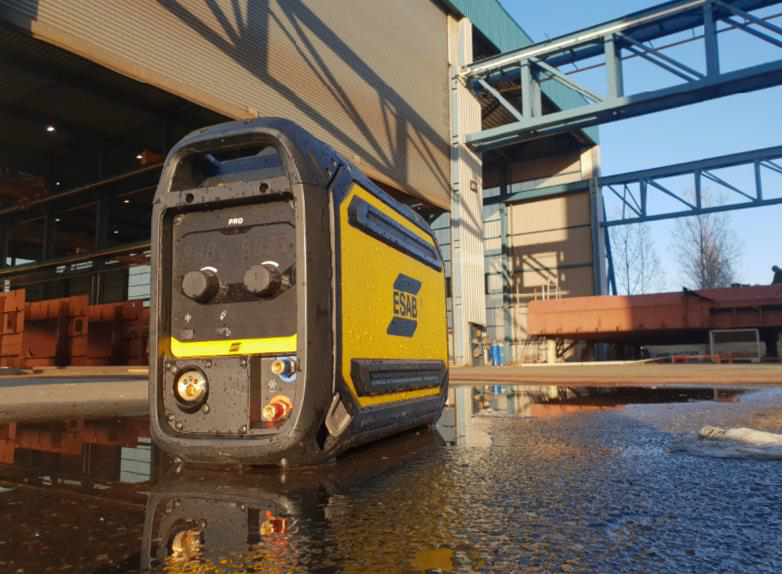

Блок подачи Robust Feed защищен от дождя, единственный на рынке (IP44)

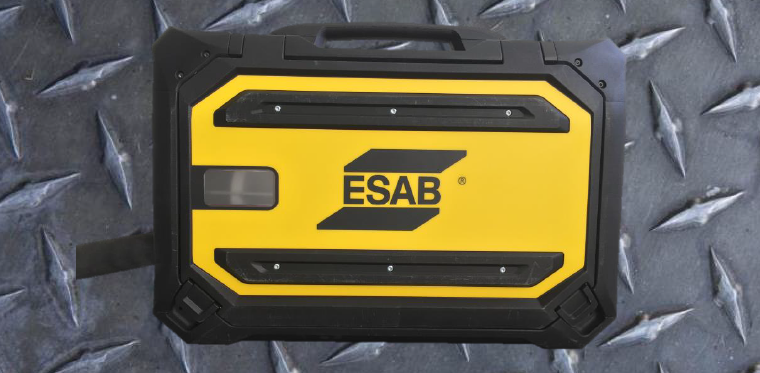

Ударопрочная конструкция блока подачи Robust Feed с двойными стенками для защиты внутренней части блока подачи

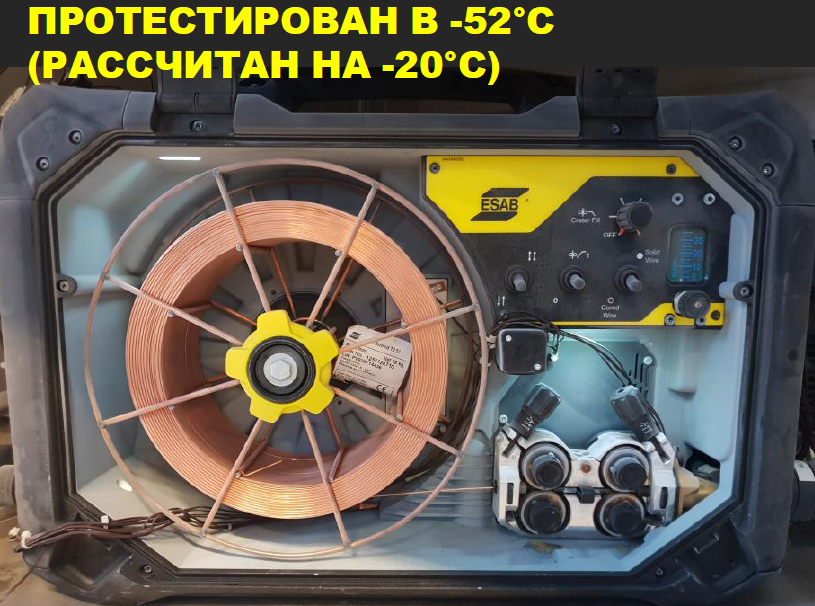

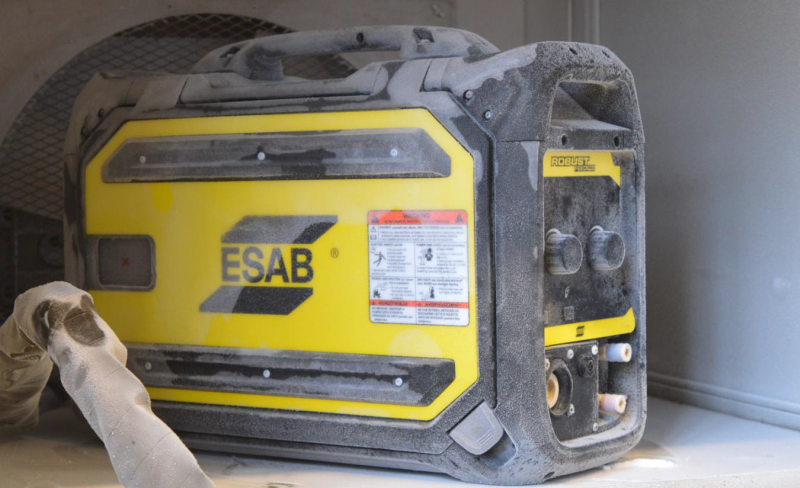

Блок подачи Robust Feed протестирован в -52°C, рассчитан на -20°C

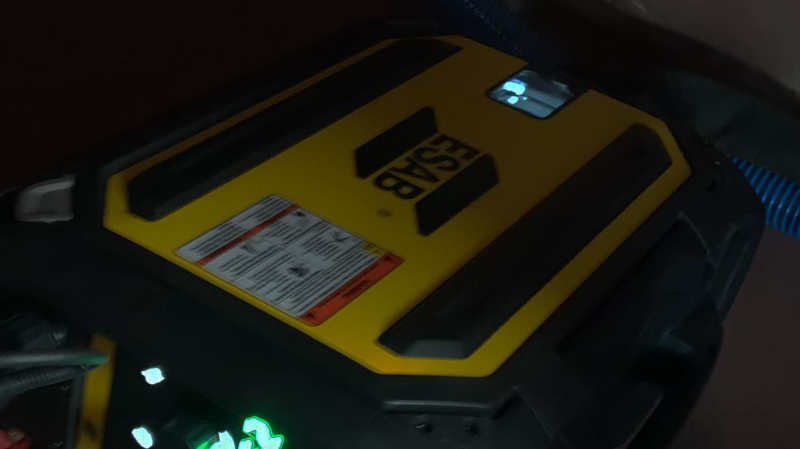

Работа блока подачи Robust Feed в темноте

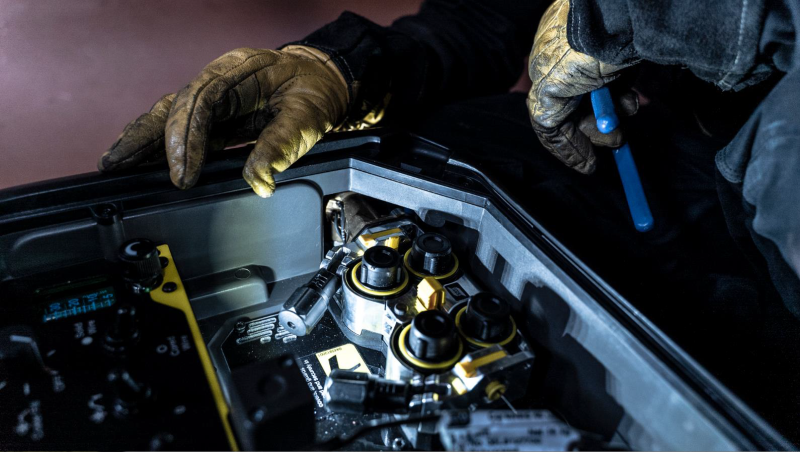

- Подсветка механизма позволяет менять расходные части быстро и безопасно
- Подсветка работает в течении 5 минут после: включения питания, окончания сварки, нажатия переключателей и т.д.
- Подсветка включена на 15 секунд после начала процесса сварки

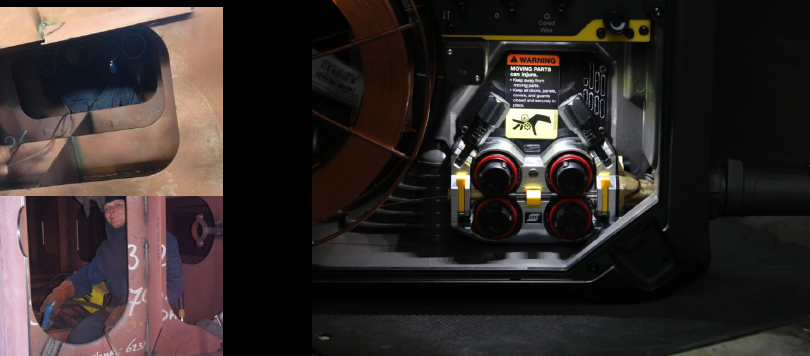

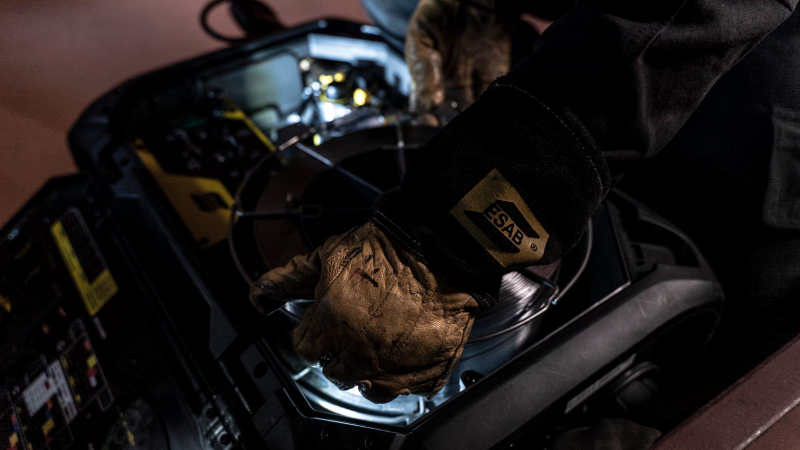

Подсветка проволоки и механизма быстрая и безопасная замена проволоки
Подсветка позволяет видеть остатки проволоки через окно. Стекло прочное и износостойкое
Работа блока подачи Robust Feed при ярком освещении
Надежность блока подачи Robust Feed
- Защита от короткого замыкания на горелке или кабеле соединения подающий всегда защищен
- Двигатель с вентилятором охлаждения, датчиком перегрева и двухступенчатой защитой с предупреждением и отключением
- 24В шим контроллер для газового клапана для повышенной надежности
- имеется динамическое ограничение тока двигателя
USB-разъем блока подачи Robust Feed
- Разъем защищён от короткого замыкания
- Предназначен для обновления по и сервиса

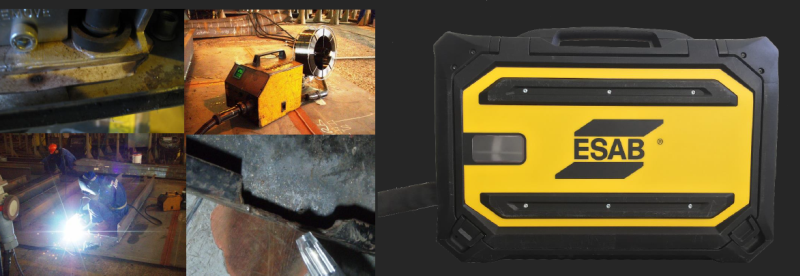

Полностью изолированный корпус блока подачи Robust Feed: нечего не попадет внутрь
200 мм катушка без адаптера
Подвешенный блок подачи ESAB Robust Feed
Подвесьте подающий ESAB Robust Feed над деталью и работайте с легкостью

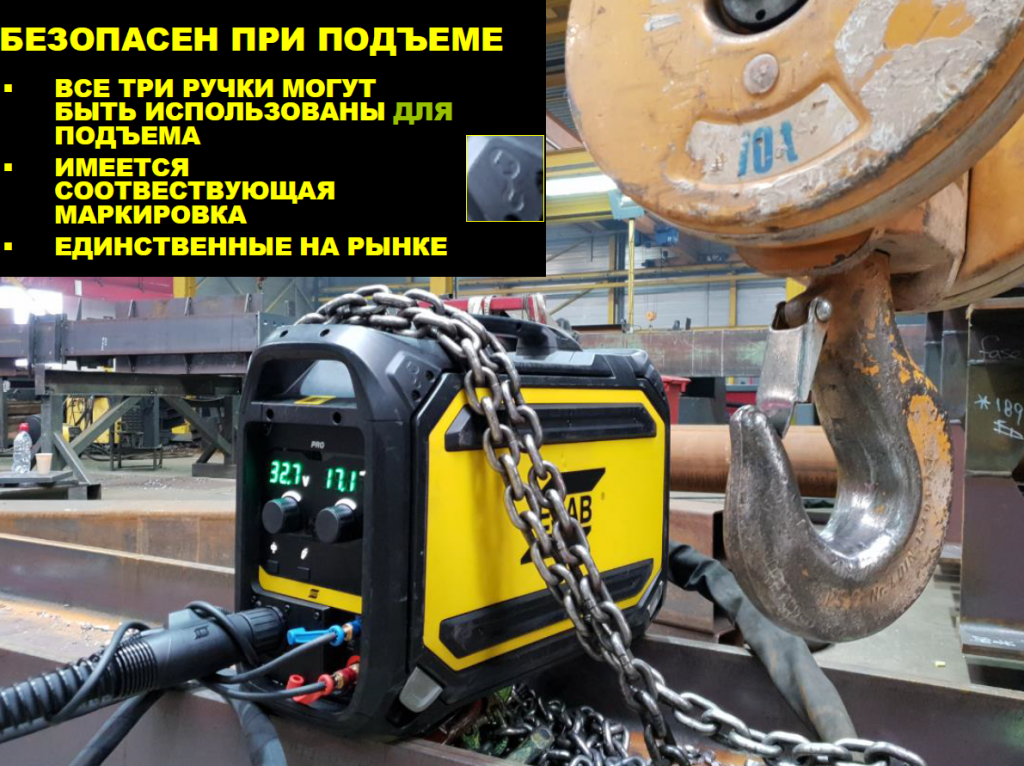

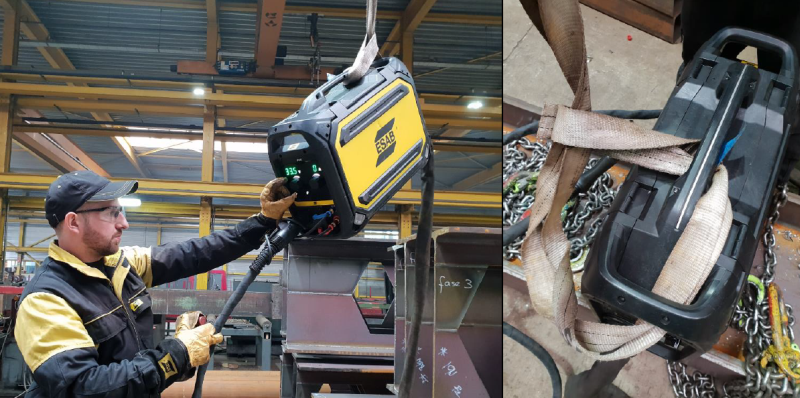

Блок подачи ESAB Robust Feed безопасен при подъеме
Все три ручки могут быть использованы для подъема
Имеется соответствующая маркировка
Единственные на рынке

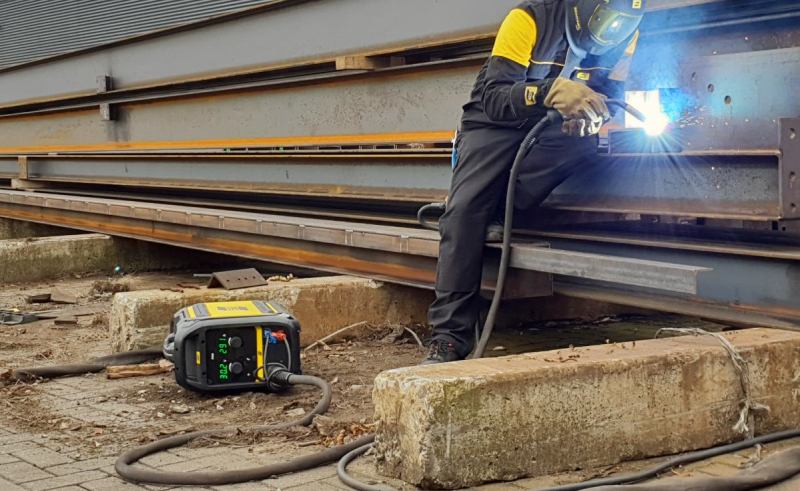

Блок подачи ESAB Robust Feed может легко работать как в цеху , так и в поле
Мультифункциональность блока подачи ESAB Robust Feed
- Никогда и нигде не застрянет
- Удобно переносить
- Удобно поднимать, в том числе краном
- Можно снять с верхней полки
- Установка на тележку
- Поворот панели управления на 90 градусов
Многообразие аксессуаров для блока подачи ESAB Robust Feed
- Колеса для вертикального и горизонтального крепления
- Компенсатор нагрузки для горелки
- Подключение Marathon Pac
- Подогрев по умолчанию в версии Offshore
- Регулятор потока газа по умолчанию в версии Offshore

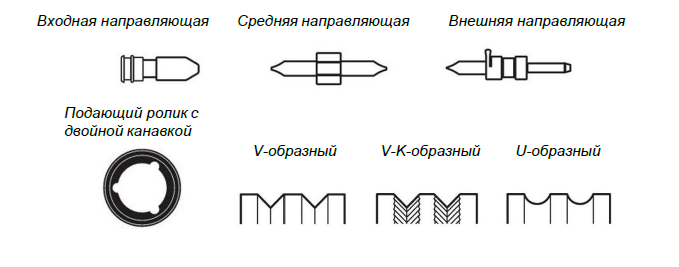

Расходные материалы для блока подачи ESAB Robust Feed
- Две канавки для гибкости и экономии
- Ролики с насечками 1.0+1.0, 1.2+1.2
- Больший срок службы
- Новые ролики подвергаются механической обработке вместо спечения - срок службы увеличивается в 3-4 раза!
- KEMPPI, FRONIUS, EWM - только одна канавка

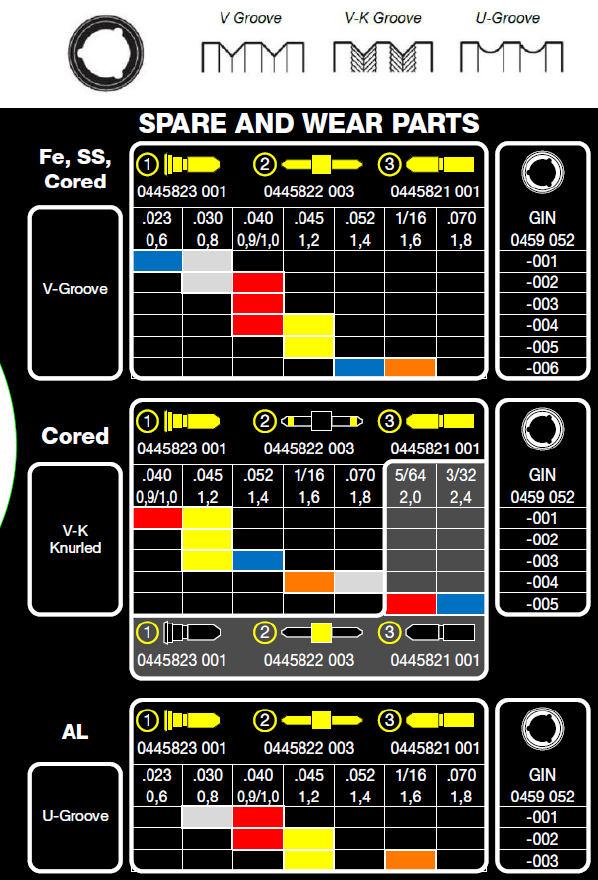

Цветовая маркировка роликов блока подачи ESAB Robust Feed
- Цвет всегда различим не зависимо от освещенности
- Небольшое количество цветов для идентификации, близкие диаметры разные цвета

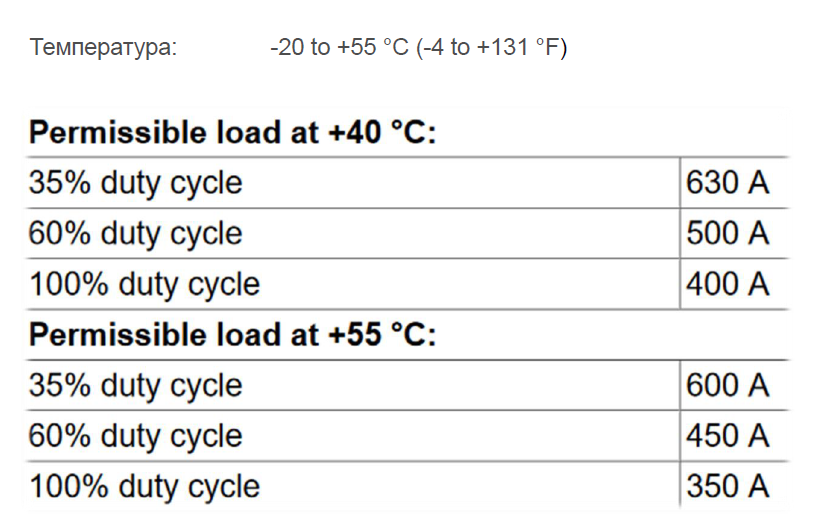

Температура и ПВ блока подачи ESAB Robust Feed U6/Pulse

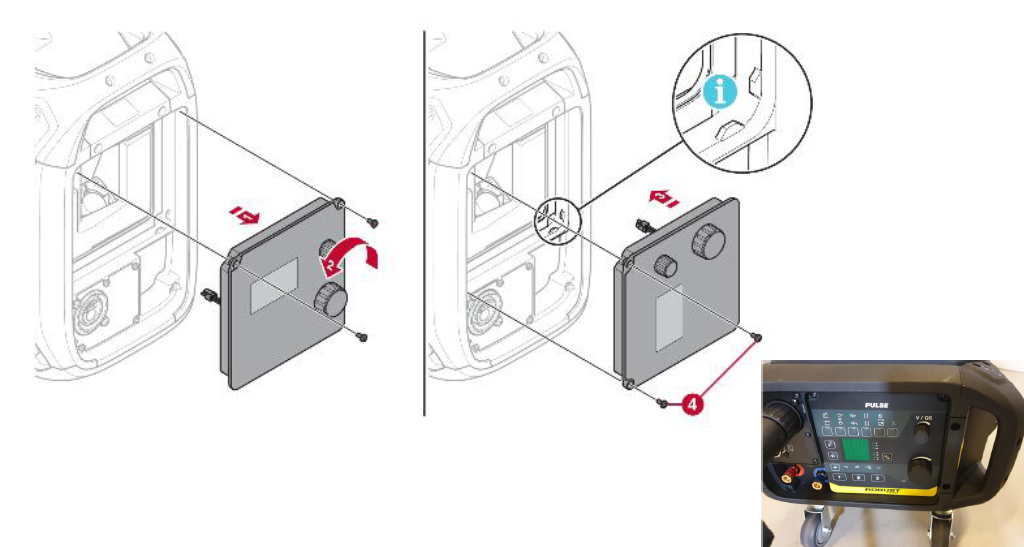

Поворотный дисплей блока подачи ESAB Robust Feed
Подключение блока подачи ESAB Robust Feed к системе MARATHON PAC

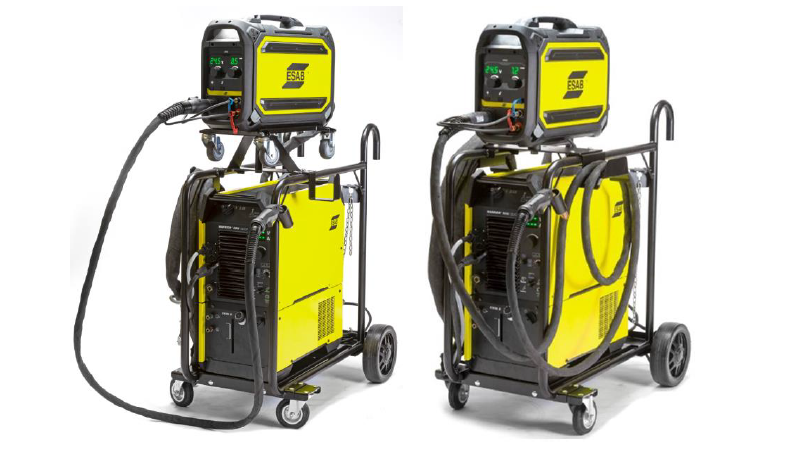

Upgrade kit для тележки при использовании колес
Набор ESAB Guide pin extension kit (0465508880)Extension Kit необходим при использовании колес вместе с тележкой
Опции и аксессуары для сварочного источника ESAB Aristo 500ix
* Не для использования с Robust Feed. Для противовеса необходима Тележка Trolley Warrior/Aristo 3 in 1 ESAB Trolley Renegade (0349313450) / Тележка ESAB Trolley 4 wheel (0460565880) и Комплект стабилизатора 0465509880.
** Комплект удлинителя необходим при использовании Комплекта колес для устройства подачи проволоки и Тележки.
*** Двухконтурная система для лучшего охлаждения, более стабильной подачи и меньшего количества остановок для замены изнашиваемых деталей.
✝ Для использования Robust Feed с тележкой ESAB Warrior Trolley Warrior (0465510880)

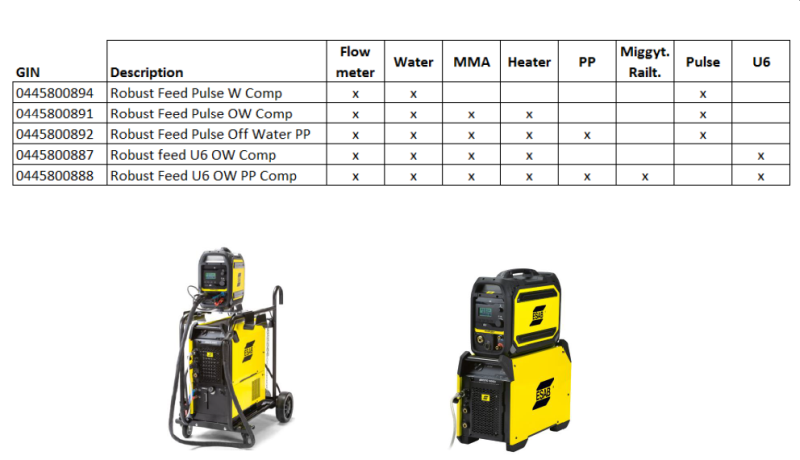

Устройство подачи проволоки и Панель управления
Полный список аксессуаров и соединительных кабелей для устройства подачи проволоки смотрите в отдельной брошюре или руководстве пользователя.
* Robust Feed U6 с поддержкой "push-pull" для дистанционного управления и механизации с Miggytrac/Railtrac.
Соединительные кабели для блока подачи ESAB Robusto Feed
** Для подключения Robust Feed к Aristo
Изнашиваемые и запасные детали
Fe = конструкционная сталь; SS = нержавеющая сталь, Al = алюминий, C = порошковая проволока
* Входит в комплект поставки. Полный перечень изнашиваемых и запасных деталей смотрите в отдельном руководстве.
