Мир возможностей CUTMASTER - системы ручной плазменной резки
<div>
<ul>
<li>Состав комплектации систем Cutmaster. Просто включить и начать резать?</li>
<li>Аксессуары для резки – что мы можем предложить и как этим пользоваться</li>
<li>Технические особенности конструкции – то, где наша сила</li>
<li>Советы по выполнению резки – возможность быть с резкой на ТЫ</li>
</ul>
</div>
<br>
Ваш основной аргумент для применения термической резки - ПРОИЗВОДИТЕЛЬНОСТЬ !!!
Модельный ряд серии ESAB Cutmaster
Системы для воздушно – плазменной резки с газовым охлаждением плазматрона на токи от 40 до 120 Ампер
|
|
ESAB CutMaster 40 Рекомендуемая–12мм Максимальная–22мм |
|
|
ESAB CutMaster 60 Рекомендуемая –20мм Максимальная –32мм |
|
|
ESAB CutMaster 80 Рекомендуемая –25мм Максимальная –38мм |
|
|
ESAB CutMaster 100 Рекомендуемая –35мм Максимальная –45мм |
|
|
ESAB CutMaster 120 Рекомендуемая –40мм Максимальная –55мм |
|
|

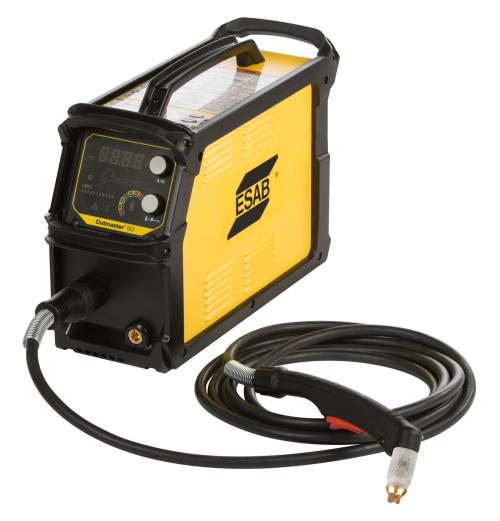

ESAB CutMaster 60i Рекомендуемая –16мм Максимальная –38мм |
Системы CUTMASTER предназначены для работы только на сжатом воздухе

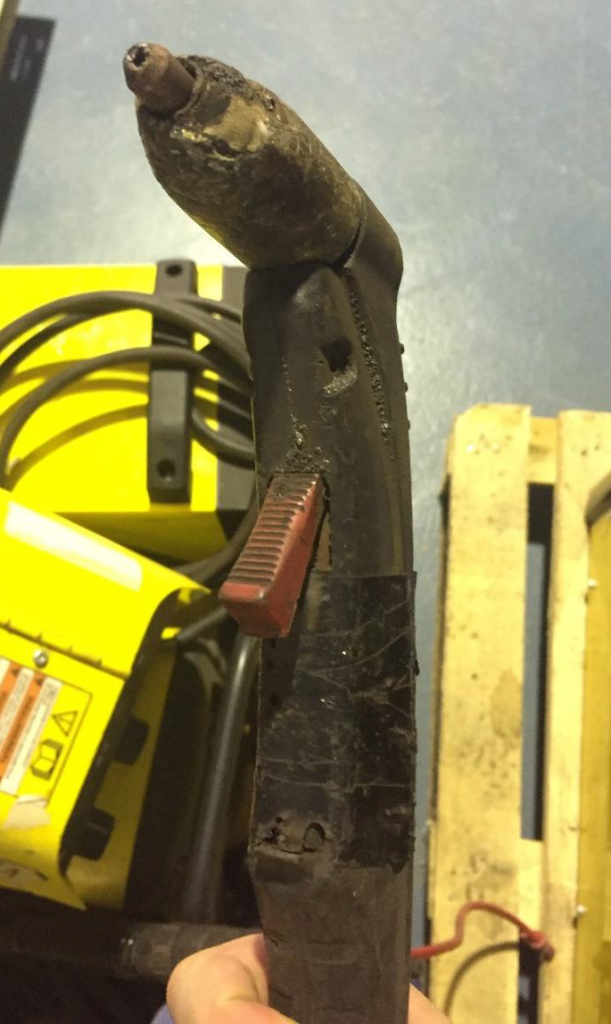

Подключение к кислороду и другим газам не допускается! Фото результата
С комплектацией CUTMASTER можно сразу приступать к работе

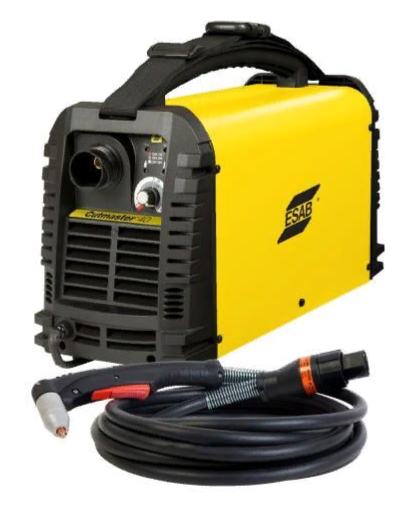

Cutmaster 40
- Источник тока с сетевым кабелем и рабочим кабелем с клеммой заземления
- Сумка для переноски
- Плазматрон SL60 с кабелем 6,1 м
- Руководством по эксплуатации и диск
- Стартовый комплект расходных деталей
- Штуцер для сжатого воздуха

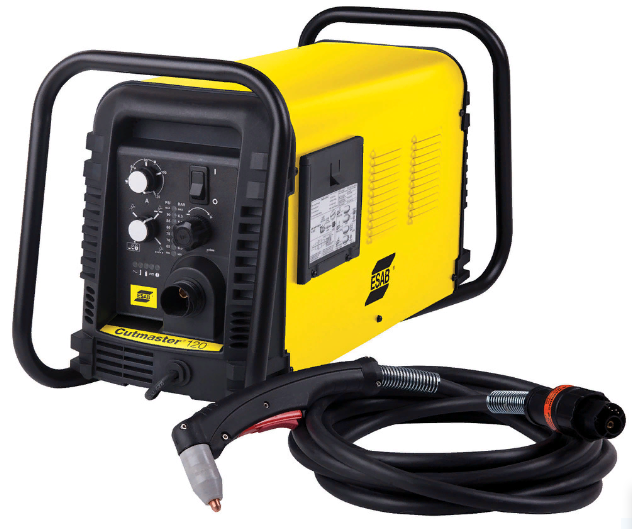

Cutmaster60i, Cutmaster80, Cutmaster100, Cutmaster120
- Источник тока с сетевым кабелем и рабочим кабелем с клеммой заземления
- Плазматрон SL60 или SL 100 (80и 120А) с кабелем 6,1 или 15,2м
- Руководством по эксплуатации и диск
- Стартовый комплект расходных деталей
- Штуцер для сжатого воздуха
Добавьте расходников на некоторое время работы!!!
По акции Плазменная резка на один-два-три приобретая систему плазменной резки Cutmaster 80, 100 и 120, Вы одновременно получаете комплект расходных деталей на один, два или три месяца работы*
- При приобретении одной системы –комплект на расходных деталей на 1 месяц*
- При приобретении 2-х любых систем –комплект расходных деталей на 2 месяца работы к каждому аппарату, итого 4 комплекта.
- При приобретении 3-х систем –комплект расходников на 3 месяца к каждому аппарату, итого 9 комплектов
*Комплект расходных деталей на 1 месяц включает:
- Cutmaster80, 30 сопел, 30 электродов, 2 колпака
- Cutmaster100, 35 сопел, 35 электродов, 2 колпака
- Cutmaster120, 40 сопел, 40 электродов, 2 колпака

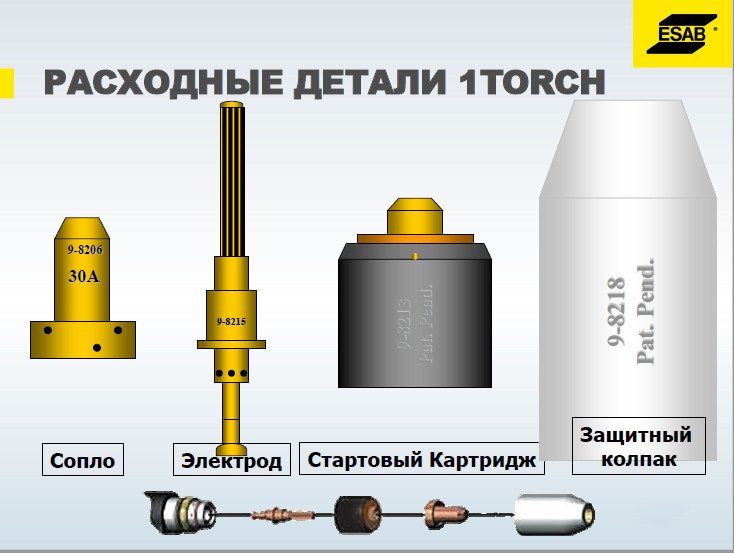

Расходные детали 1Torch

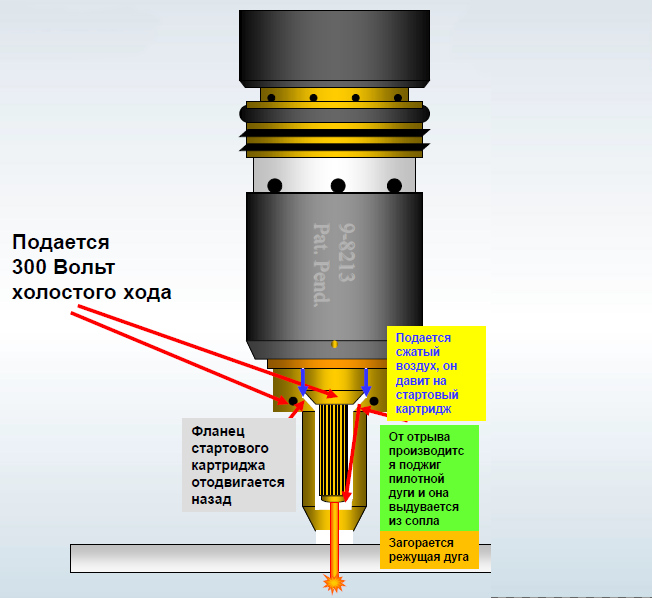

Поджиг дуги
- Когда плазматрон собран, стартовый картридж замкнут на сопло
- Нажимается клавиша плазматрона
- Начинается цикл включения схемы пилотной дуги и газового тракта
- Подается 300 Вольт холостого хода между картриджем и соплом, и запитывается соленоид и сжатый воздух подаётся в плазматрон до стартового картриджа
- Сжатый воздух отодвигает фланец стартового картриджа от сопла создавая дугу.Возникшая дуга вытесняется вдоль электрода к отверстию в сопле и выходит из него создавая горение пилотной дуги.
- При касании пилотной дугой металла логическая схема определяет течение тока через обратный кабель и включает схему режущей дуги.
Возможные техники резки
Резка с опорой сопла на поверхность металла
Самый предпочтительный метод для резки листового металла, имеющего толщину до 6мм. Производит высококачественный узкий рез на большой скорости. Деформации малы или отсутствуют
Резка с зазором между соплом и металлом
Предпочтительный метод при резке металлов толщиной более 6 мм и при силе тока плазменной дуги более 60 A. Обеспечивает максимальный обзор и управляемость. Используется цельный защитный колпак и открытое сопло.
Резка с опорой защитного наконечника на поверхность металла
Удобный для оператора метод резки на токах дуги 70 -120 A, и поддержанием постоянного зазора от сопла до поверхности металла при помощи опоры защитного наконечника на изделие.
Плазменно-дуговая строжка
Простой метод удаления металла, при котором устанавливается сопло и наконечник для строжки, а плазматрон наклоняется углом вперед на 35-45 градусов.

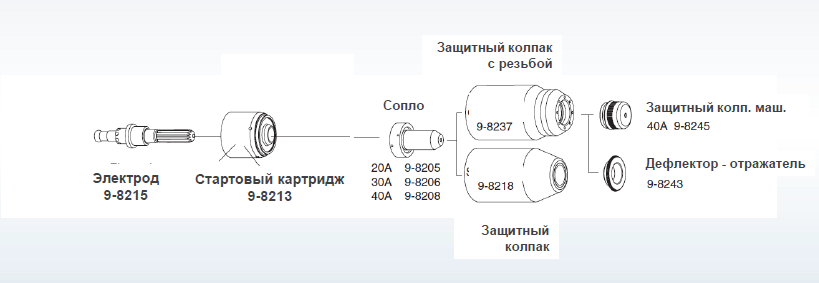

Расходники 20-40А

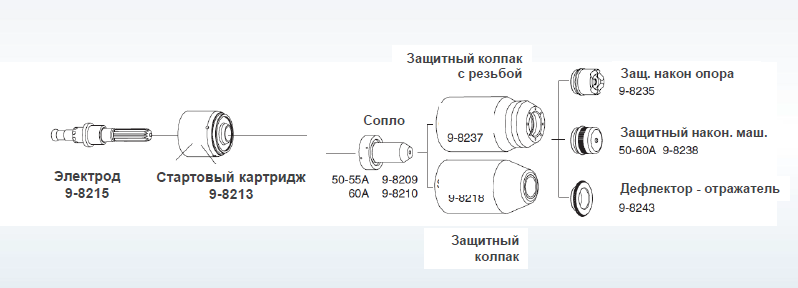

Расходники 50-60А

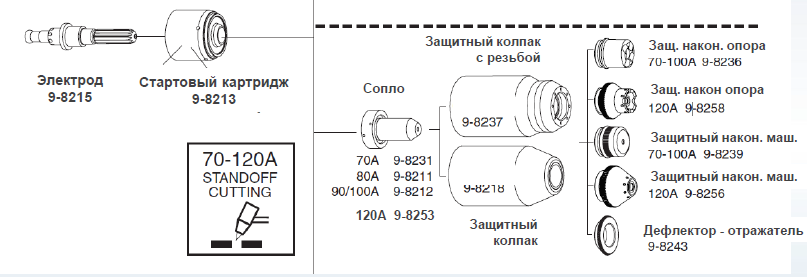

Расходники 70-120А
Рекомендуем расходники
Cutmaster 40
Картридж 9-8213, сопло 40А 9-8208, электрод 9-8215, колпак 9-8218
Cutmaster 60
Картридж 9-8213, сопло 60А 9-8210, электрод 9-8215, колпак 9-8218
Cutmaster 80
Картридж 9-8213, сопло 40А 9-8208, сопло 80А 9-8211, электрод 9-8215, колпак 9-8218
Cutmaster 100
Картридж 9-8213, сопло 40А 9-8208, сопло 100А 9-8212, электрод 9-8215, колпак 9-8218
Cutmaster 120
Картридж 9-8213, сопло 40А 9-8208, сопло 80А 9-8211, сопло 120А 9-8253, электрод 9-8215, колпак 9-8218

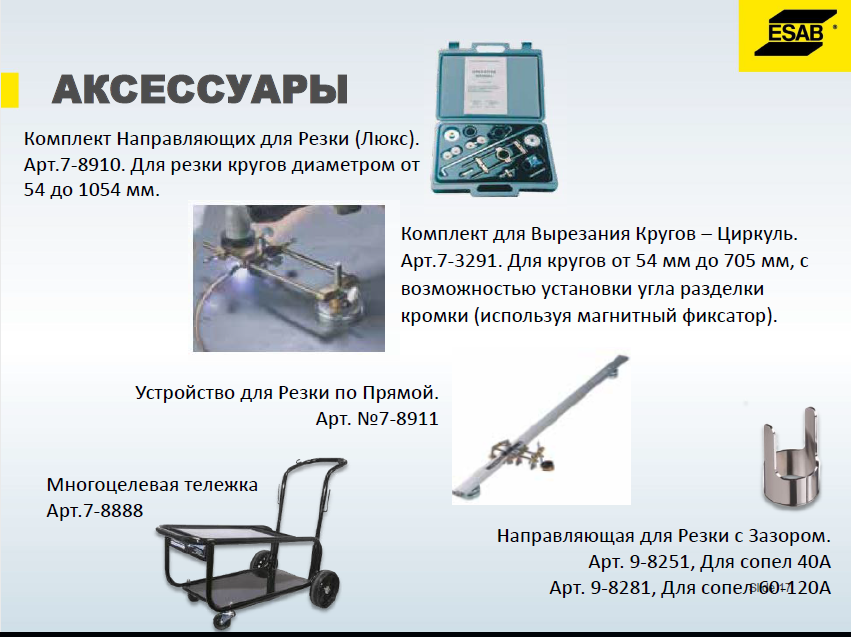

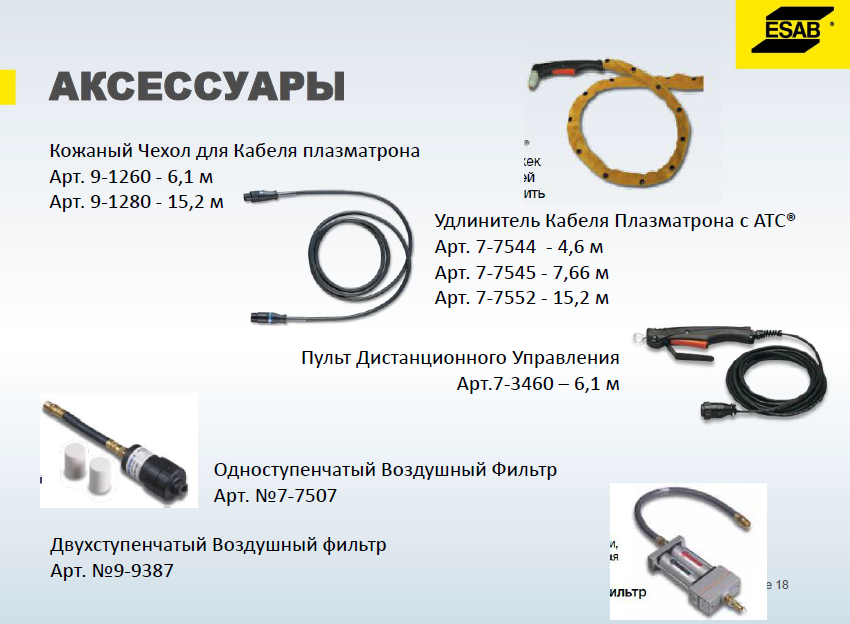

Аксессуары

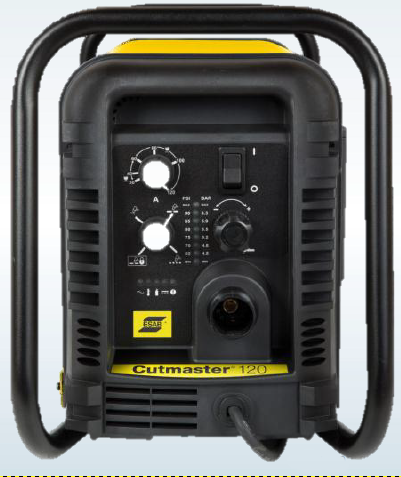

Особенности конструкции Cutmaster
Что дает нам право называться лучшими
- Встроенный микропроцессор для управления индикацией на передней панели –простота общения система-резчик на всех этапах, от включения до обслуживания.
- От лидеров на рынке резки. Система разработана дочерней компанией ЭСАБ, с более чем 50 летним опытом в проектировании и производстве систем плазменной резки.
- Соответствует всем стандартам предъявляемым к оборудованию. Гарантия безопасности Вас и Вашего клиента.
- Локальная техническая поддержка. Полностью функционирующая сеть сервисных центров с запасными частями в наличии.

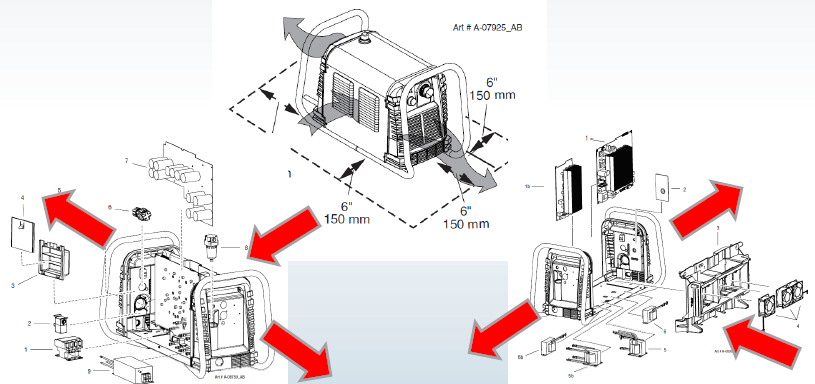

Особенности конструкции Cutmaster
- Система охлаждения обеспечивающая максимальную защиту от пыли и грязи а значит надежность
- Вентиляторы и радиаторы с одной стороны – платы с другой

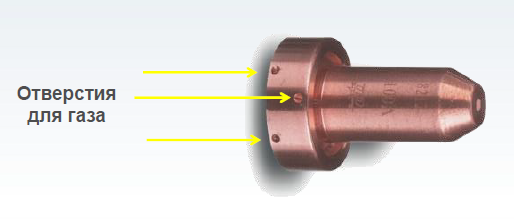

TotalGasManagement устраняет необходимость в отдельном завихрителе газа. Каждое сопло имеет отверстия для прохождения газа специально спроектированные на формирование оптимального потока газа на номинальном токе. Это обеспечивает более длительный срок службы расходных деталей и высокую производительность резки.
Ссылки на документацию и описания
Брошюра по системам Катмастер здесь
Брошюра Cutmaster 60i здесь
Раздел по системам ручной резки Cutmaster
