Обновлены свидетельства НАКС для сварочных материалов ESAB
Уведомляем о обновлении свидетельств НАКС для сварочных материалов ЭСАБ: сварочные флюсы ОК Flux 10.81Р, ОК Flux 10.71M, сварочная проволока OK AristoRod 13.26, присадочные прутки
Уважаемые Партнеры!
Уведомляем о получении свидетельств НАКС для сварочных материалов производства концерна ESAB- ОК Flux 10.81Р от 16.05.2023г.
- ОК Flux 10.71M от 16.05.2023г.
- OK AristoRod 13.26 1,2мм от 16.05.2023г. – сварка мостов из стали 14ХГНДЦ
- Weld T 309LSi 1,6мм от 02.05.2023г.
- Weld T 309LSi 2мм от 05.05.2023г.
- Weld T 309LSi 2,4мм от 05.05.2023г.

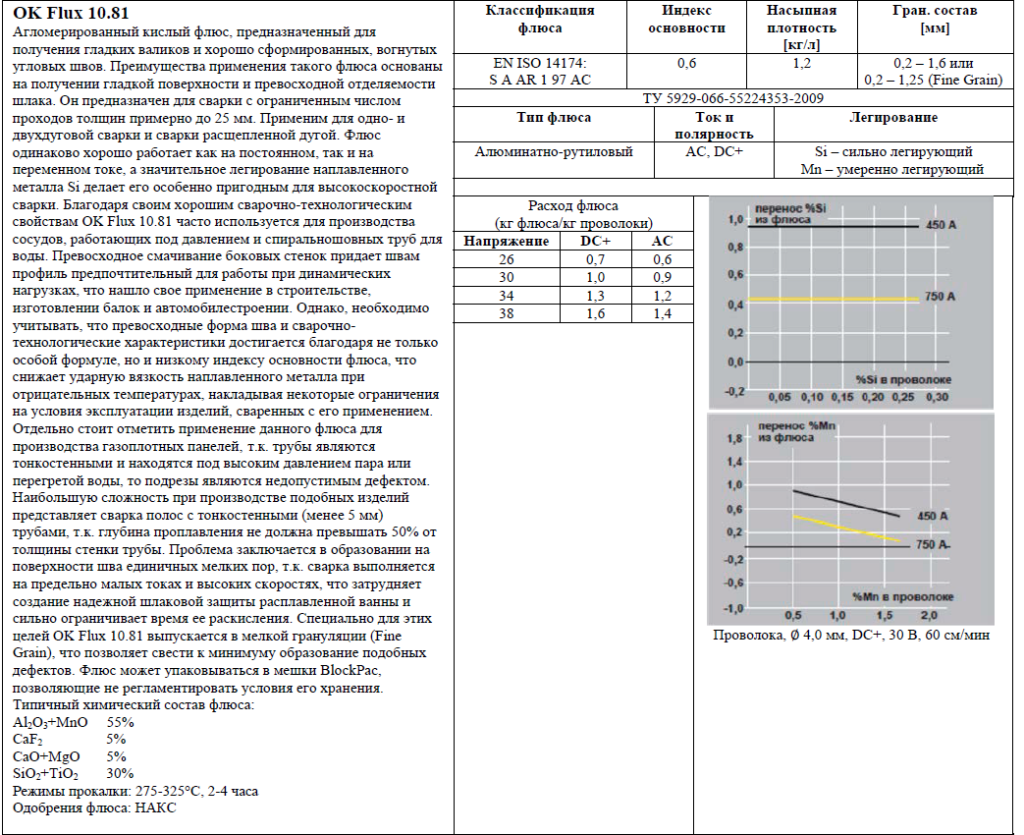

Сварочный флюс ОК Flux 10.81Р

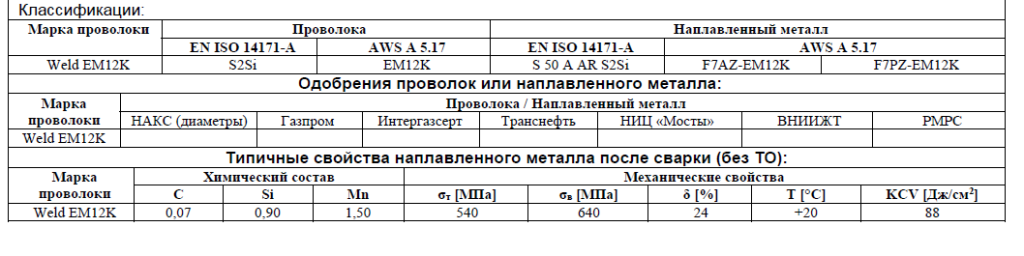

Рекомендуемые сочетания OK Flux 10.81/проволока

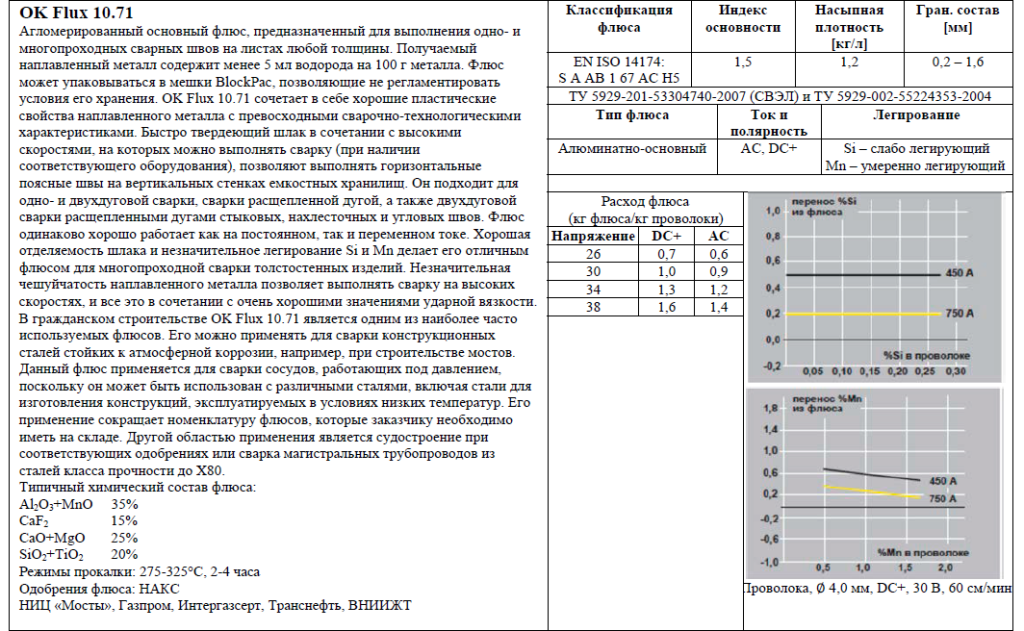

Сварочный флюс ОК Flux 10.71M

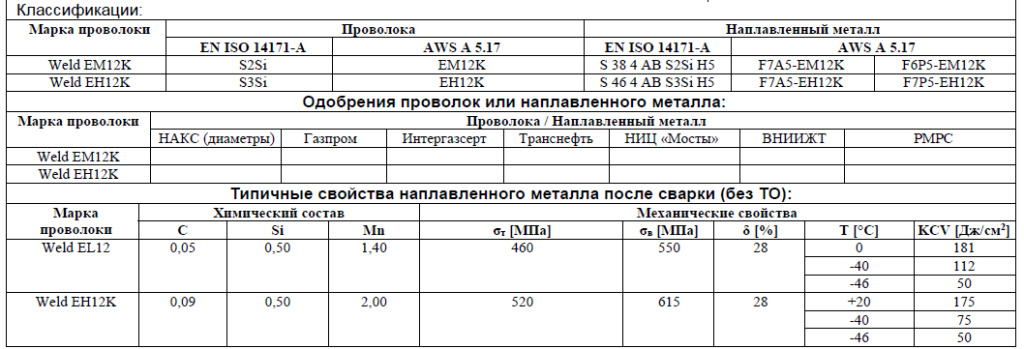

Рекомендуемые сочетания OK Flux 10.71/проволока
Сварочная проволока ESAB OK AristoRod 13.26
| Марка, описание |
Классификации и одобрения |
Химический состав проволоки, % |
Защитный Газ |
Типичные механические свойства наплавленного Металла |
|
OСварочная проволока ЭСАБK AristoRod 13.26L Неомедненная Ni-Cu легированная сварочная проволока с ASC обработкой поверхности, предназначенная для сварки, как в чистой углекислоте, так и в аргоновых смесях, строительных и некоторых других конструкций из сталей стойких к атмосферной коррозии типа COR-TEN, Patinax, Dillicor, 10ХНДП, 14ХГНДЦ и им аналогичных. Наплавленный металл обладает повышенной стойкостью к коррозии в слабоагрессивных средах, таких как морская вода и при контакте с газами с высоким содержанием сернистых соединений. Проволока можно применять для сварки других низколегированных сталей с пределом текучести до 470 МПа, для которых стойкостью к атмосферной коррозии не регламентирована. Доступные для заказа диаметры: 1,2 мм |
Проволока EN ISO 14341-A: G Z 3Ni1Cu AWS A5.28: ER80S-G Наплавленный металл EN ISO 14341-A: G 42 0 C1 Z 3Ni1Cu EN ISO 14341-A: G 42 4 M21 Z 3Ni1Cu ТУ 1227-102- 55224353-2011 |
С 0,08-0,11 Mn 1,25-1,55 Si 0,70-0,90 Ni 0,80-0,90 Cu 0,25-0,60 P max 0,025 S max 0,025 |
С1 (100%CO2) |
σт 460 МПа σв 580 МПа δ 26% KCV: 81 Дж/см2 при 0°С |
|
M21 (80%Ar + 20%CO2) |
σт 540 МПа σв 625 МПа δ 26% KCV: 175 Дж/см2 при 0°С 138 Дж/см2 при -20°С 100 Дж/см2 при -40°С 63 Дж/см2 при -60°С |
|||
|
M13 (98%Ar + 2%CO2) |
σт 580 МПа σв 650 МПа δ 22% KCV: 175 Дж/см2 при +20°С 125 Дж/см2 при -20°С 88 Дж/см2 при -40°С 38 Дж/см2 при -60°С |
Товары
Все
1
Флюсы и проволоки для автоматической сварки и наплавки
1
