Обновлены свидетельства НАКС для сварочных материалов ESAB - ОК 46.00, флюсы и прутки

Уважаемые Партнеры!

Уведомляем о получении свидетельств НАКС для сварочных материалов производства концерна ESAB

• ОК 46.00Р 2,5мм СВЭЛ от 18.04.2023г.
• ОК 46.00Р 3мм СВЭЛ от 18.04.2023г.
• ОК 46.00Р 4мм СВЭЛ от 21.04.2023г.
• ОК 46.00Р 5мм СВЭЛ от 21.04.2023г.
• OK FLUX 10.62Р от 12.04.2023г.
• OK FLUX 10.71Р от 12.04.2023г.
• ОК Tigrod 5356 2,4мм 3,2мм 07.04.2023г.

Сварочные электроды ЭСАБ ОК 46.00Р

Марка, тип покрытия, описание	Классификации и Одобрения	Типичные характеристики наплавленного металла
		Химический Состав, %	Механические Свойства
ОК 46.00Р Тип покрытия – рутилово-целлюлозное Уникальный в своем классе электрод, обладающий великолепными сварочно-технологическими характеристиками, предназначенный для сварки конструкций из низкоуглеродистых и низколегированных сталей с пределом текучести до 380 МПа во всех пространственных положениях на постоянном токе обратной полярности и переменном токе. Электрод отличается относительно слабой чувствительностью к ржавчине, грунтовке, цинковым покрытиям и т.п. загрязнений поверхности изделий, легкостью отделения шлака и формированием гладкой поверхности наплавленного валика с плавным переходом к основному металлу. Благодаря легкости, как первого, так и повторных поджигов, электрод незаменим для сварки короткими швами, прихваток и сварке с периодическими обрывами дуги. В отличие от большинства рутиловых электродов, благодаря возможности выполнять сварку в положении «вертикаль на спуск» в сочетании со значительно более низкими пороговыми значениями минимального тока, при котором стабильно горит дуга, ОК 46.00 позволяют выполнять сварку тонкостенных изделий. Низкое напряжение холостого хода и стабильное горение дуги на предельно малых токах позволяет использовать эти электроды для сварки от бытовых источников. Ток: ~ / = (+ / ̶ ) Пространственные положения при сварке: 1, 2, 3, 4, 5, 6 Напряжение холостого хода: 50 В Доступные для заказа диаметры: 2,0; 2,5; 3,0; 4,0 и 5,0 мм Режимы прокалки: прокалка не требуется. В случае потери сварочно- технологических свойств из-за набора обмазкой высокой влажности, электроды просушить при 70-90°С, 30 мин.	ГОСТ 9467: Э46 ГОСТ Р ИСО 2560-A: E 38 0 RC 1 1 EN ISO 2560-A: E 38 0 RC 1 1 AWS A5.1: E6013 ТУ 1272-124-55224353- 2013	С 0,08 Mn 0,40 Si 0,30 P max 0,030 S max 0,030	σт 440 МПа σв 530 МПа δ 24% KCV: 85 Дж/см2 при 0°С 80 Дж/см2 при -20°С KCU: ≥110 Дж/см2 при +20°С 57 Дж/см2 при -40°С
	НАКС: Ø 2.0 мм (только для лотов с индексом SA) и 2.5; 3.0; 4.0; 5.0 мм (для лотов с индексом HG и SA) РМРС: 2 (для лотов с индексом HG) РРР: 2 (для лотов с индексом SA)

Сварочный флюс OK FLUX 10.62Р

Агломерированный высокоосновный флюс для сварки особо ответственных изделий из конструкционных углеродистых, низколегированных, легированных, теплоустойчивых и высокопрочных сталей, когда требования к ударной вязкости при отрицательных температурах особенно высоки. Применим для многопроходной сварки материалов большой толщины, т.к. он практически не легирует металл шва Si и Mn. Флюс пригоден для одно- и двухдуговой сварки стыковых и угловых швов, при этом одинаково хорошо работает как на постоянном, так и на переменном токе. Благодаря хорошей отделяемости шлака и хорошей смачиваемости кромкой, OK Flux 10.62 наилучшим образом подходит для сварки в узкощелевую разделку. Сварку с применением данного флюса рекомендуется выполнять на нижнем диапазоне напряжений. Получаемый наплавленный металл имеет низкое содержание кислорода – примерно 300 ppm, а содержание водорода не более 5 мл на 100 г металла. OK Flux 10.62 используется для изготовления шельфовых конструкций, буровых установок, платформ, всех видов сосудов, работающих под давлением, судостроении, сварки трубопроводов, гражданском строительстве и транспортной машиностроении. Флюс может упаковываться в мешки BlockPac, позволяющие не регламентировать условия его хранения, при этом в наплавленном металле гарантирует содержание водорода не более 4 мл на100 г металла. В сочетании с проволокой OK Autrod 12.32 наплавленный металл прошел испытания на смещение при открытии трещины (CTOD-тест) при температурах -10 и -15°С. Низкое содержание водорода в сочетании с высокими пластическими свойствами наплавленного металла позволяют рекомендовать данный флюс для сварки сталей типа HARDOX.

Типичный химический состав флюса:
Al2O3+MnO 20%
CaF2 25%
CaO+MgO 35%
SiO2+TiO2 15%
Режимы прокалки: 275-325°С, 2-4 часа
Одобрения флюса: НАКС

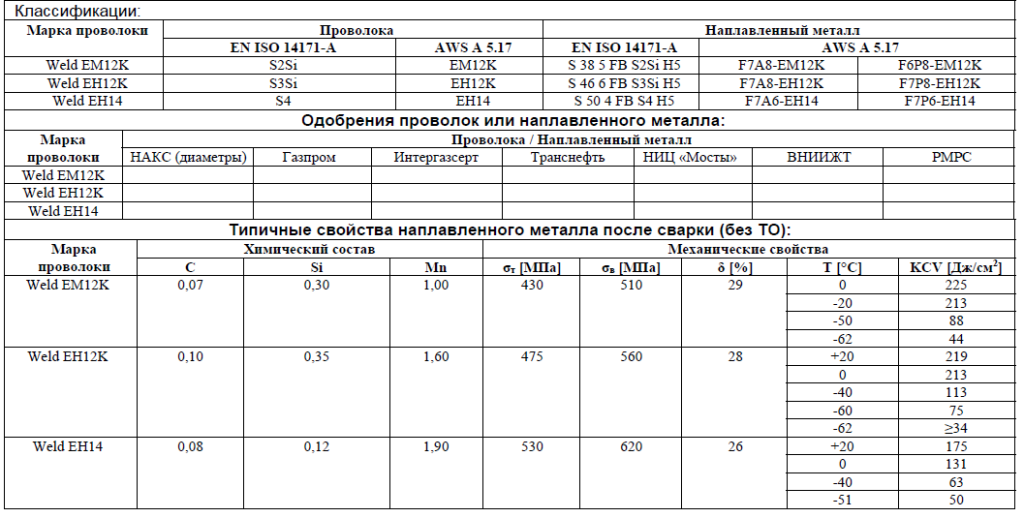

Рекомендуемые сочетания OK Flux 10.62/проволока

Сварочный флюс OK FLUX 10.71Р

Агломерированный основный флюс OK FLUX 10.71Р , предназначенный для выполнения одно- и многопроходных сварных швов на листах любой толщины. Получаемый наплавленный металл содержит менее 5 мл водорода на 100 г металла. Флюс может упаковываться в мешки BlockPac, позволяющие не регламентировать условия его хранения. OK FLUX 10.71Р сочетает в себе хорошие пластические свойства наплавленного металла с превосходными сварочно-технологическими характеристиками. Быстро твердеющий шлак в сочетании с высокими скоростями, на которых можно выполнять сварку (при наличии соответствующего оборудования), позволяют выполнять горизонтальные поясные швы на вертикальных стенках емкостных хранилищ. Он подходит для одно- и двухдуговой сварки, сварки расщепленной дугой, а также двухдуговой сварки расщепленными дугами стыковых, нахлесточных и угловых швов. Флюс одинаково хорошо работает как на постоянном, так и переменном токе. Хорошая отделяемость шлака и незначительное легирование Si и Mn делает его отличным флюсом для многопроходной сварки толстостенных изделий. Незначительная чешуйчатость наплавленного металла позволяет выполнять сварку на высоких скоростях, и все это в сочетании с очень хорошими значениями ударной вязкости. В гражданском строительстве OK Flux 10.71 является одним из наиболее часто используемых флюсов. Его можно применять для сварки конструкционных сталей стойких к атмосферной коррозии, например, при строительстве мостов. Данный флюс применяется для сварки сосудов, работающих под давлением, поскольку он может быть использован с различными сталями, включая стали для изготовления конструкций, эксплуатируемых в условиях низких температур. Его применение сокращает номенклатуру флюсов, которые заказчику необходимо иметь на складе. Другой областью применения является судостроение при соответствующих одобрениях или сварка магистральных трубопроводов из сталей класса прочности до X80.

Типичный химический состав флюса:
Al2O3+MnO 35%
CaF2 15%
CaO+MgO 25%
SiO2+TiO2 20%
Режимы прокалки: 275-325°С, 2-4 часа
Одобрения флюса: НАКС
НИЦ «Мосты», Газпром, Интергазсерт, Транснефть, ВНИИЖТ

Рекомендуемые сочетания OK FLUX 10.71Р/проволока

Присадочные прутки ESAB OK Tigrod 5356

Описание присадочных прутков ESAB OK Tigrod 5356 (старое название OK Tigrod 18.15) для аргонодуговой сварки алюминия и его сплавов Алюминиевый пруток OK Tigrod 5356 (OK Tigrod 18.15) широко применяемый для сварки профилей и металлоконструкций из алюминиево-магниевых сплавов, содержащих > 3%Mg, таких, как AMg3, AMg4, AMg5, AMg6 с аналогичными. Защитный газ - Ar. Ток ~. Пруток, предназначенный для сварки изделий из алюминиево-магниевых сплавов 5ХХХ группы с содержанием магния более от 3 до 5%. Наплавленный металл обладает относительно высокой прочностью, отличной коррозионной стойкостью и имеет цвет идентичный основному металлу при анодировании, однако он склонен к коррозионному растрескиванию под напряжением при температурах эксплуатации выше 65°С. Данная проволока получила широкое распространение в судо- и автомобилестроении, емкостей для хранения и транспортировки жидких и сыпучих продуктов и многих других отраслях. Его также можно применять для сварки алюминиево-магниево-кремниевых сплавов 6ХХХ группы типа АД31, АД33, EN AW 6060/6063, 6005, 6201 и им аналогичных, а также для сварки этих сплавов со сплавами 1ХХХ, 3ХХХ и 5ХХХ групп, если доля участия присадочного материала в сварном шве более 50%.
