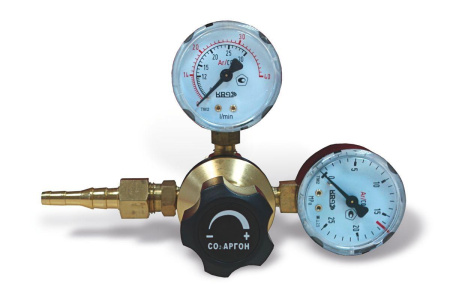

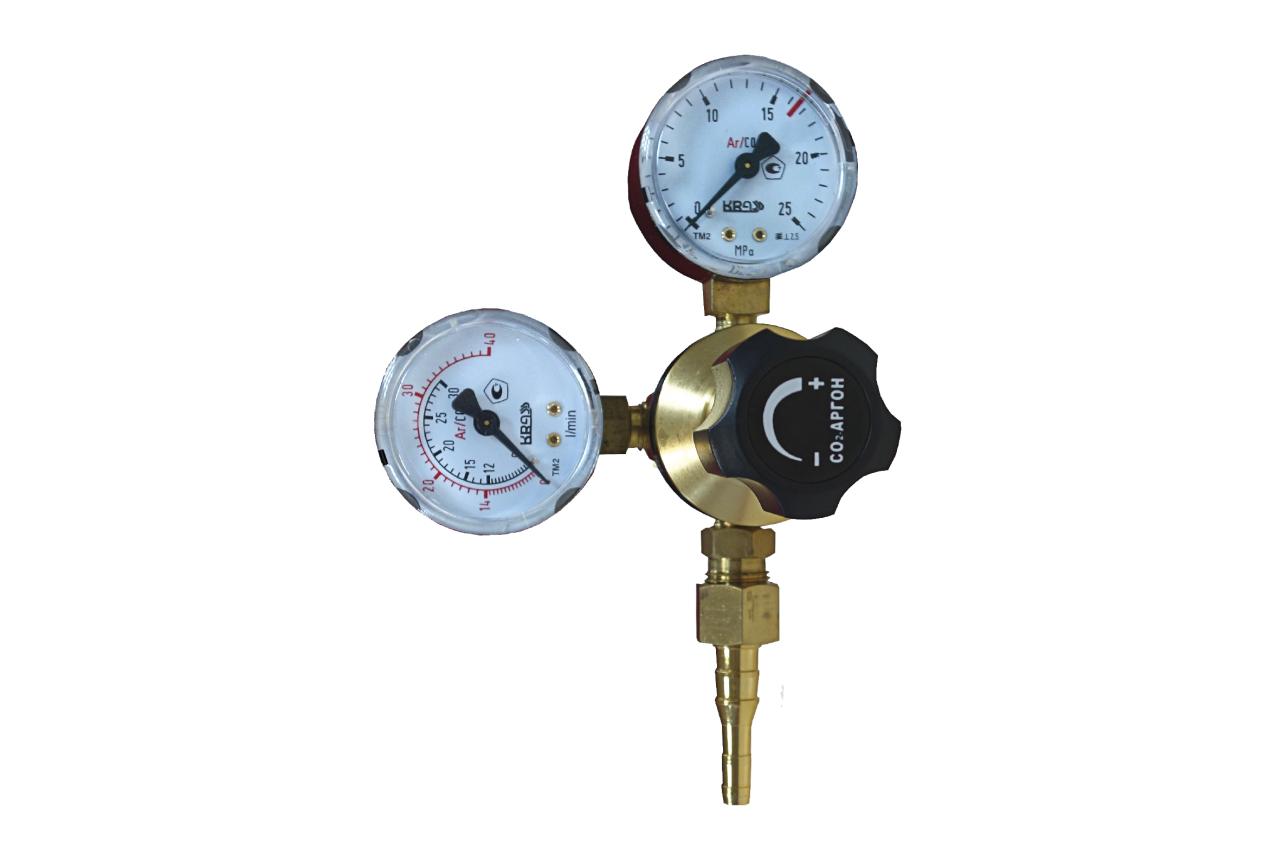

Регулятор для углекислоты и аргона KRASS У 30/АР 40. Артикул 2117509.

Регулятор для углекислоты и аргона KRASS КРАСС У 30/АР 40 Артикул 2117509 предназначен для понижения и регулирования давления газа, поступающего в регулятор из баллона, и автоматического поддержания расхода газа на постоянном уровне.

Регуляторы расхода газа (в дальнейшем – регуляторы) предназначены для понижения и регулирования давления газа, поступающего в регулятор из баллона, и автоматического поддержания постоянным заданного расхода. Регуляторы изготавливаются в соответствии с требованиями ГОСТ 13861-89, ИСО 2503-83 и ГОСТ12.2.052-81. Регуляторы выпускаются в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации - 3 по ГОСТ 15150-69, но для работы в интервале температур от +5 до +50С – У 30/АР 40, У 30/АР 40 Р (от –30 до +50°С – с электроподогревателем ПУ-2).

Технические характеристики регуляторов для углекислоты и аргона KRASS У 30/АР 40

Комплект поставки

• Регулятор в собранном виде 1
• Паспорт 1
• Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм по ГОСТ 9356-95 1*
• Гайка 19 1*

*Ниппель и гайку 19 допускается поставлять в сборе с регулятором

Устройство и принцип работы

Регулятор присоединяется к баллону входным штуцером с помощью гайки с резьбой G 3/4" по ГОСТ 6357-81. Понижение давления газа, поступающего в регулятор из баллона, происходит путем его расширения при прохождении через зазор между клапаном и седлом в рабочую камеру регулятора. Необходимый расход газа устанавливается вращением маховика и определяется по соответствующей шкале показывающего устройства для определения расхода (для У 30/АР 40 Р по шкале ротаметра по верхней кромке шарика.

Во всех регуляторах используется показывающее устройство для определения давления на входе. Показывающее устройство для определения расхода газа имеет две шкалы: черную и красную, кроме У 30/АР 40 (черная шкала для СО2, красная для Аргона) и У 30/АР 40 Р (ротаметр). Выбор шкалы показывающего устройства определяется положением расходной шайбы, кроме У 30/АР 40 и У 30/АР 40 Р.

Расходная шайба предустановлена в регуляторе для получения максимального расхода газа, что соответствует расходу газа по красной шкале. Для получения расхода газа по черной шкале, поверните отверткой по часовой стрелке расходную шайбу на 2 оборота. В регуляторе установлен предохранительный клапан, соединенный с рабочей камерой, и отрегулированный на начало выпуска газа при давлении в интервале:

• 0,6 – 1,0 МПа (6 - 10 кгс/см ² ) - для регуляторов У 30/АР 40, У 30/АР 40 Р;

Отбор газа осуществляется через ниппель универсальный, к которому присоединяется резинотканевый рукав диаметром 6,3 мм или 9 мм по ГОСТ 9356-75. Для обеспечения работоспособности регуляторов расхода У 30/АР 40, У 30/АР 40 Р при минусовых (до -30ºС) температурах окружающей среды и наибольшем расходе до 1,8 м ³ /ч (30 л/мин) для СО2 необходимо использовать отдельно выпускаемый электроподогреватель ПУ-2, который предназначен для нагревания газа, поступающего в регулятор.

Правила эксплуатации

Перед присоединением регулятора к баллону необходимо убедиться в исправности установленных на регуляторе показывающих устройств для определения расхода и давления газа, и уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих поверхностей ниппеля и выходной втулки.

Присоединить регулятор к баллону и к его выходу присоединить оборудование- потребитель газа и закрыть его вентиль расхода газа. Установить рабочее давление и проверить герметичность соединений регулятора и «самотёк» ( для У 30/АР 40 Р маховиком ротаметра установить рабочее значение расхода газа). После прекращения расхода газа стрелка показывающего устройства расхода газа должна остановиться, т. е. не должно происходить медленного нарастания расхода газа.

Перед запуском регулятора в работу, а также не реже одного раза в три месяца проверять герметичность сопряжения показывающих устройств для определения расхода и давления газа с корпусом регулятора расхода. При нарушении герметичности необходимо подтянуть резьбовые соединения.
