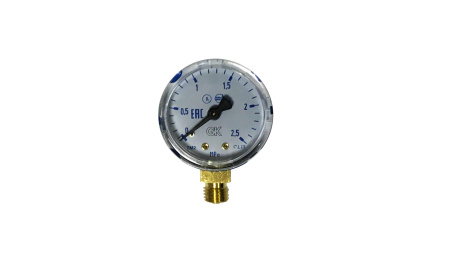

Манометр кислородный KRASS 2,5 МПа, диам. 50 мм

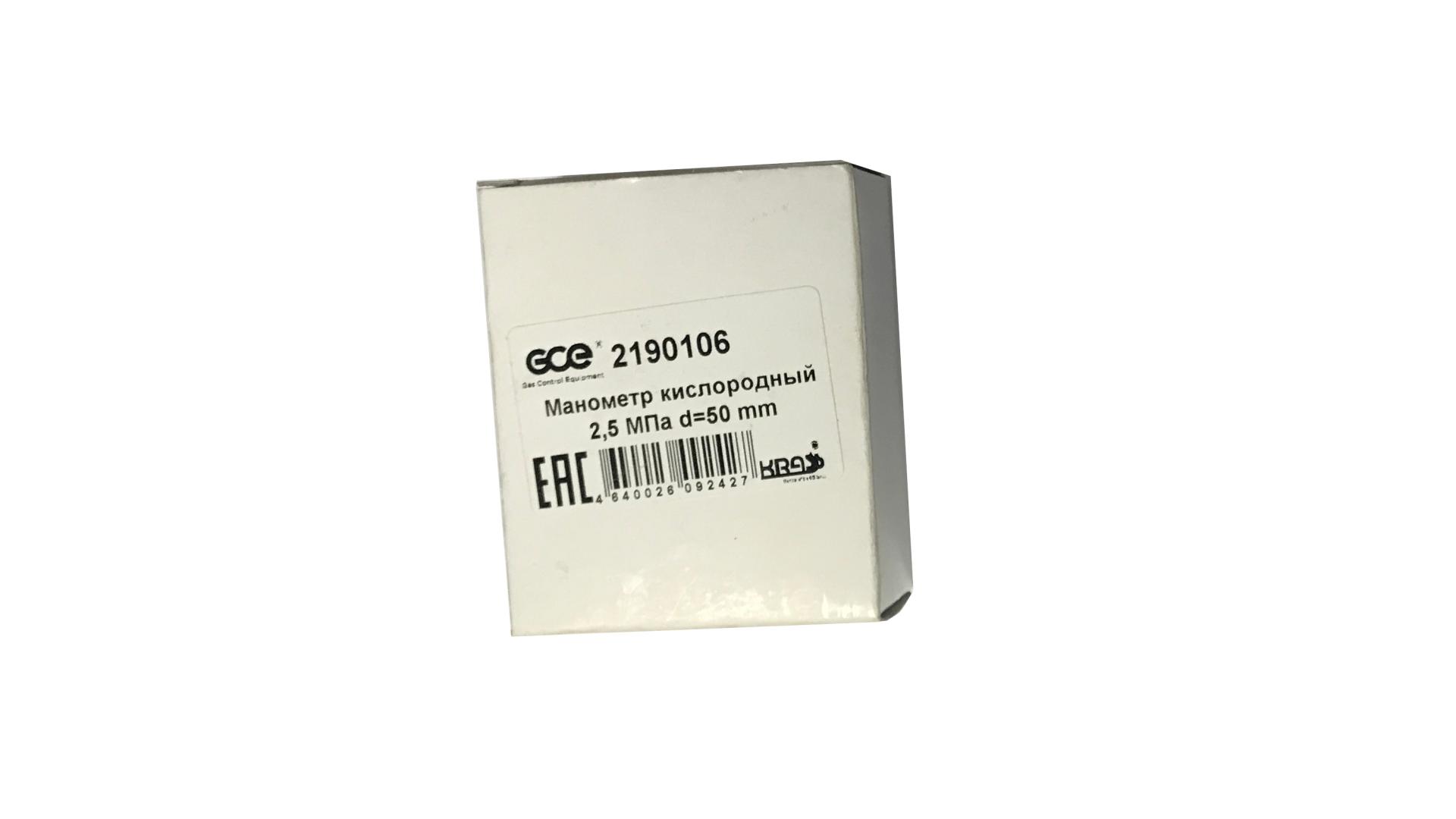

Манометр KRASS Кислородный 2,5 МПа, диаметр 50 мм, резьба М12. Артикул 2190106

Манометры показывающие KRASS ТМ-2. Общие сведения

Манометры показывающие ТМ-2 предназначены для измерения избыточного давления неагрессивных, не кристаллизирующихся сред (пара, газа, в том числе кислорода, ацетилена , пропан-бутана , аргона, азота, гелия, углекислого газа и пр.).

Основные технические характеристики манометров KRASS

Комплектность манометров KRASS

В комплект поставки входит: манометр - 1 шт.; паспорт и инструкция по эксплуатации - 1 экз .(При поставке партии однотипных приборов не менее 10 шт. прилагается один паспорт на каждые десять приборов).

Поверка манометров KRASS

Поверка манометров , показывающих ТМ - 2 производится в соответствии с методикой поверки МИ 2124-90 "Манометры, вакуумметры, мановакуумметры, напоромеры, тяrомеры и тягонапоромеры показывающие и самопишущие. Методика поверки". Интервал между поверками: 2 года.

Условия хранения и транспортировки манометров KRASS

Транспортировка - при температуре от - 60°С до 60°С и относительной влажности 95% при 35°С.

Хранение - при температуре от - 50°С до 50°С и относительной влажности 95% при 35°С.

Условия эксплуатации манометров KRASS

Манометры предназначены для эксплуатации в нерегулярно отапливаемых помещениях.

Диапазон измерений оптимальный : 3/4 шкалы при постоянном давлении или 2 / 3 шкалы при переменном давлении .

При измерении давления кислорода, следует применять приборы только с маркировкой O₂ на циферблате.

Описание манометров KRASS

Принцип действия манометров ТМ - 2 основан на зависимости деформации чувствительного элемента от измеряемого давления . В качестве чувствительного элемента используется трубка Бурдона.

Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра .

Эксплуатация и монтаж манометров KRASS

Правильная эксплуатация гарантирует безотказную работу и правильные показания, поэтому следует соблюдать следующие условия: прибор применять для измерения давлений только в среде , для которой он предназначен; прибор нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора .

Монтаж (демонтаж) приборов производить при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ± 5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Нм. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм

Свидетельство о приемке манометров KRASS

Прибор соответствует требованиям ГОСТ 2405-88 «Манометры, вакуумметры , мановакуумметры, напоромеры, тягомеры и тягонапоромеры . ОТУ» и признан годным к эксплуатации.

Гарантийные обязательства манометров KRASS

Гарантийный срок эксплуатации - 18 месяцев со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и у ГОСТ 2405-88. Срок эксплуатации - 10 лет. Гарантийный срок хранения монтажа согласно - 9 месяцев с момента изготовления.
