Инвертор EUROLUX IWM-160

Назначение сварочных аппаратов EUROLUX IWM-160

Сварочный аппарат инверторный IWM-160 Eurolux предназначен для ручной электродуговой сварки постоянным током покрытым электродом диаметром до 4мм.

Сварочный аппарат представляет собой выпрямитель постоянного тока с управлением на транзисторной сборке (IGBT).

Особенностью данного сварочного инвертора является высокая скорость сварки и точность регулировки, гарантирующие высококачественную электродную сварку постоянным током.

Использование инверторной системы позволяет значительно уменьшить вес и размеры самого сварочного аппарата, что значительно улучшает условия транспортировки.

Аппарат состоит из отдельных рабочих модулей и модуля управления/контроля, которые расположены на печатной плате и спроектированы таким образом, чтобы обеспечить максимальную надежность и минимизировать время и расходы на техническое обслуживание аппарата.

Устройство и принцип работы инвертора IWM-160

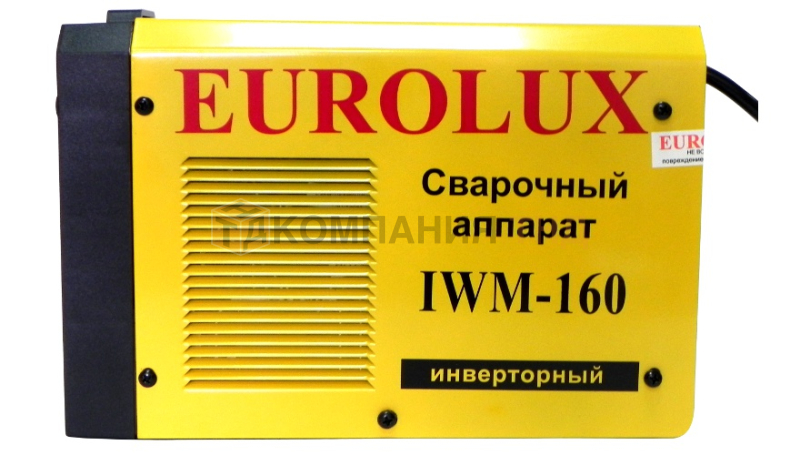

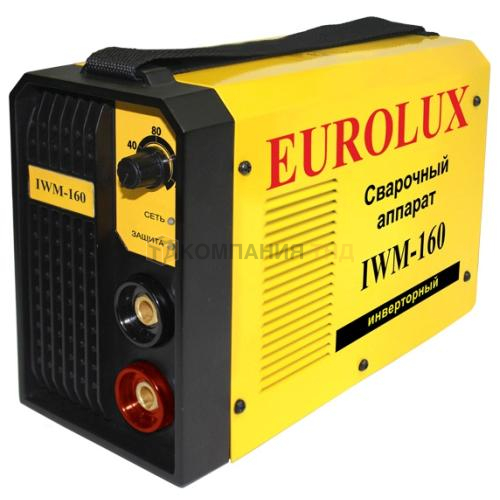

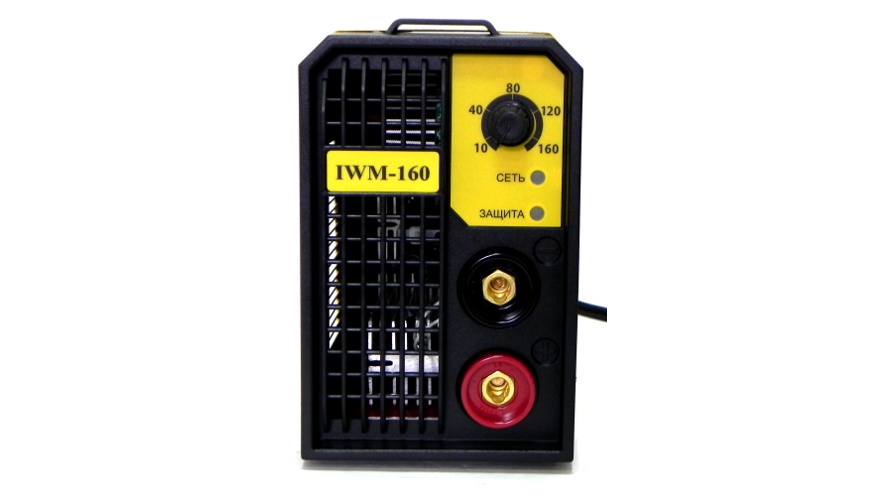

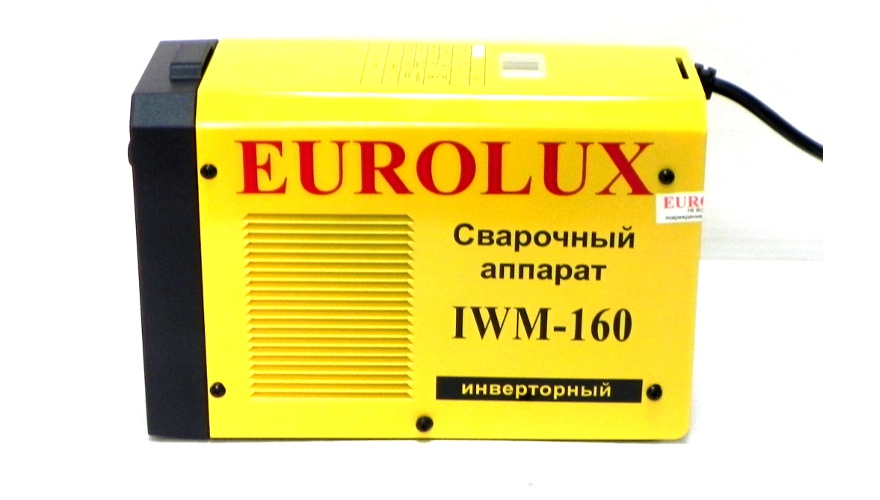

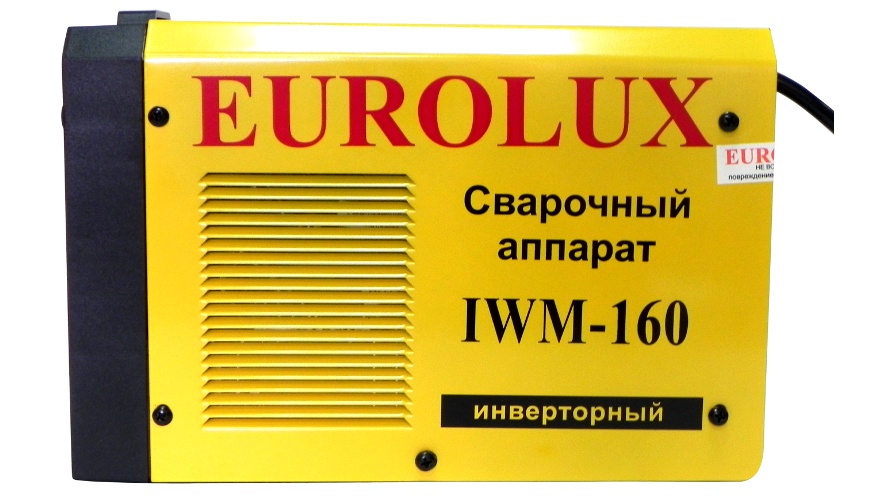

Инверторный сварочный аппарат IWM-160 выполнен в металлическом корпусе. На передней панели имеется потенциометр для регулировки сварочного тока во время сварки. Шкала потенциометра градуирована в амперах. Также на передней панели инвертора расположены силовые разъемы подключения сварочных кабелей: быстрозажимная клемма "плюс" для присоединения сварочного кабеля с электрододержателем и быстрозажимная клемма "минус" для присоединения сварочного кабеля с клеммой заземления. Сварочный аппарат IWM-160 оснащен принудительной системой 3 вентиляции, ввиду этого, категорически запрещается закрывать чем-либо вентиляционные отверстия в корпусе.

Желтый индикатор, расположенный на передней панели (не горит в нормальном состоянии) инофрмирует о о том, что подача сварочного тока заблокирована и дальнейшая работа не возможна по одной из следующих причин:

• срабатывание термозащиты: слишком высокая температура внутри корпуса прибора. Аппарат включен, но сварочный ток не будет подаваться до тех пор, пока температура не понизится до нормального значения. При ее понижении включение произойдет автоматически;
• недопустимая величина сетевого напряжения: когда напряжение сети становится слишком высоким или слишком низким, то работа свароного аппарата блокируется;
• срабатывание защиты от залипания электрода: в случаях продолжительности короткого замыкания более 1,5 секунд (прилипание электрода) аппарат выключается. Включение происходит автоматически.

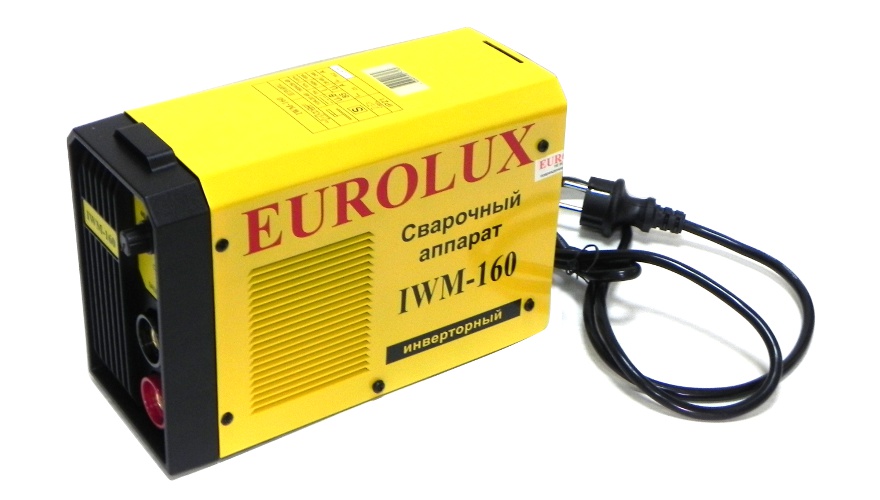

На задней панели свароного инвертора расположен питающий кабель с вилкой (однофазный с заземлением) и автоматический выключатель (Выкл - выключени, Вкл - включен).

Комплект поставки IWM-160

• Инвертор Eurolux IWM-160 1 шт.
• Кабель с электрододержателем 1 шт.
• Кабель с клеммой заземления 1 шт.
• Наплечный ремень крепления 1 шт.

• Паспорт изделия 1 шт.

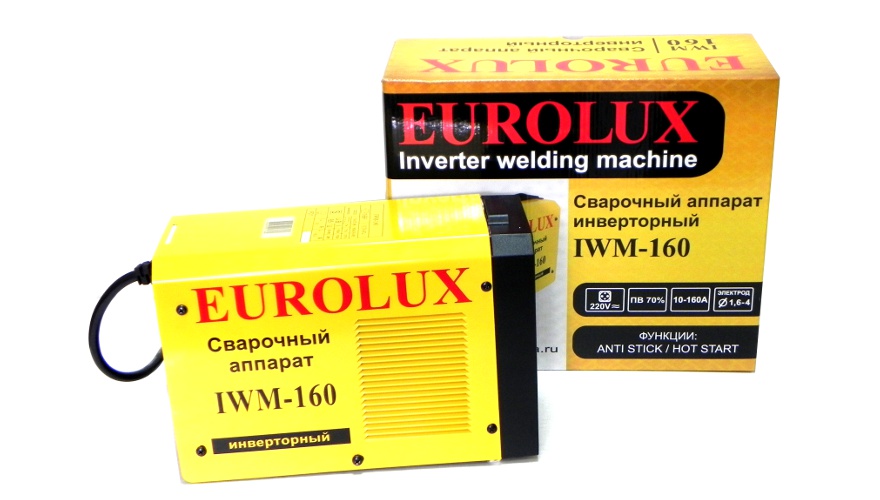

• Упаковка 1 шт.
