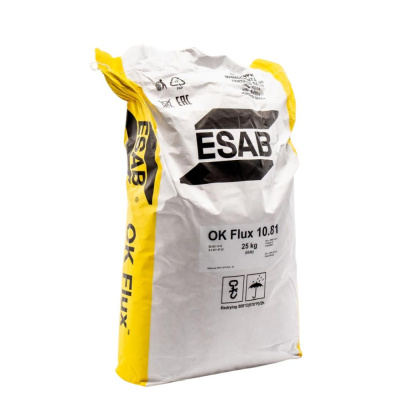

Сварочные флюсы ESAB (ЭСАБ) для сварки углеродистых и низколегированных сталей и сплавов

Сварочные материалы - проволоки ЭСАБ для дуговой сварки и наплавки ESAB под слоем флюса

Классификации флюсов в соответствии со стандартом ISO 14174:2012

а также идентичный ему EN ISO 14174:2012

• ISO 14174 – стандарт, согласно которому производится классификация

• 1 – индекс, определяющий способ сварки/наплавки

• S – дуговая сварка/наплавка под флюсом

• ES – электрошлаковая сварка/наплавка под флюсом

• 2 – индекс, определяющий способ изготовления флюса

• F – плавленый

• A – агломерированный (керамический)

• M – смешанный

• 3 – индекс, определяющий тип флюса по химическому составу согласно таблице стандарта ISO 14174.

Символ	Тип флюса
MS	Марганцовисто-силикатный
CS	Кальциево-силикатный
CG	Кальциево-магниевый
CB	Кальциево-магниевый-основный
CG-I	Кальциево-магниевый с добавлением железа
CB-I	Кальциево-магниевый-основный с добавлением железа
GS	Магниево-силикатный
ZS	Циркониево-силикатный
RS	Рутилово-силикатный
AR	Алюминатно-рутиловый
BA	Основно-алюминатный
AAS	Кисло-алюминатно-силикатный
AB	Алюминатно-основный
AS	Алюминатно-силикатный
AF	Алюминатно-фтористо-основный
FB	Фторидно-основные
Z	Прочие

• 4 – индекс, определяющий назначение флюса

  Группа	Назначение флюса
  1	Сварка и наплавка низкоуглеродистых, низколегированных, высокопрочных, теплоустойчивых сталей, а также сталей стойких к атмосферной коррозии
  2	Сварка и наплавка нержавеющих и жаростойких сталей и (или) Ni и Ni-сплавов
  2B	Только для ленточной наплавки нержавеющих и жаростойких сталей и (или) Ni и Ni-сплавов
  3	Наплавка под флюсом износостойких слоев металла, легированных C, Cr или Mo
  4	Прочие флюсы, не относящиеся к 1, 2 или 3 группам. Например, флюсы для сварки меди

• 5 – индексы, определяющие степени выгорания/легирования из флюса различных элементов
• Для флюсов 1-й группы в соответствии с таблицей стандарта ISO 14174 (задействованы индексы a-кремний и b-марганец):

Индекс	Металлургический процесс	Величина изменения хим. состава %
		a	b
		Кремний	Марганец
1	Выгорание	более 0,7
2		0,5…0,7
3		0,3…0,5
4		0,1…0,3
5	Нейтральный	0…0,1
6	Легирование	0,1…0,3
7		0,3…0,5
8		0,5…0,7
9		более 0,7

• Для флюсов групп 2 и 2B в соответствии с таблицей стандарта ISO 14174 (задействованы индексы a-углерод, b-кремний, с-хром и d-ниобий). Если флюс легирует металл другими элементами, задействован индекс f, где указывается его химический символ в соответствии с таблицей Менделеева (например Ni или Mo).

Индекс	Металлургический процесс	Величина изменения хим. состава %
		a	b	c	d
		Углерод	Кремний	Хром	Ниобий
1	Выгорание	более 0,02	более 0,7	более 2,0	более 0,20
2		не используется	0,5…0,7	1,5…2,0	0,15…0,20
3		0,01…0,02	0,3…0,5	1,0…1,5	0,10…0,15
4		не используется	0,1…0,3	0,5…1,0	0,05…0,10
5	Нейтральный	0…0,01	0…0,1	0…0,5	0…0,05
6	Легирование	не используется	0,1…0,3	0,5…1,0	0,05…0,10
7		0,01…0,02	0,3…0,5	1,0…1,5	0,10…0,15
8		не используется	0,5…0,7	1,5…2,0	0,15…0,20
9		более 0,02	более 0,7	более 2,0	более 0,20

• Для флюсов 3 группы задействован только индекс f, где указывается его химический символ в соответствии с таблицей Менделеева и его количество в весовых % (например C3 Cr20 – наплавленный металл легируется из флюса 3% углерода и 20% хрома).
• Для флюсов 4 группы задействован только индекс f, где указывается его химический символ в соответствии с таблицей Менделеева.
• 6 – индекс, определяющий род тока

• AC – флюс предназначен для сварки на переменном и как правило на постоянном токе

• DC – флюс предназначен для сварки на постоянном токе

• H – диффузионно свободный водород

• 7 – индекс, определяющий содержание диффузионного водорода в 100 г наплавленного металла согласно таб.2 стандарта ISO 14174

  Индекс	мл водорода на 100 г металла
  2	≤2,0
  4	≤4,0
  5	≤5,0
  10	≤10,0

Классификации проволок и наплавленного металла в соответствии со стандартом ISO 14171:2010

а также идентичному ему EN ISO 14171:2010

• ISO 14171-А – стандарт, согласно которому производиться классификация

• S – комбинация проволока + флюс для дуговой сварки под флюсом

• 1 – индекс, определяющий прочностные и пластические свойства наплавленного металла согласно таблице, либо сварного соединения при двухпроходной сварке согласно стандарта ISO 14171
  Прочностные и пластические характеристики наплавленного металла


  Индекс	Минимальное значение предела текучести, Мпа	Диапазон значений предела прочности, Мпа	Минимальные значения относительного удлинения, %
  35	355	440…570	22
  38	380	470…600	20
  42	420	500…640	20
  46	460	530…680	20
  50	500	560…720	18

  Прочностные характеристики сварного соединения при двухпроходной сварке

  Индекс	Минимальное значение предела текучести, Мпа	Диапазон значений предела прочности, Мпа
  2T	275	370
  3T	355	470
  4T	420	520
  5T	500	600

• 2 – индекс, определяющий порог хладноломкости наплавленного металла согласно таблице стандарта ISO 14171
  Значения температур, при которых гарантируется работа удара KV не менее 47 Дж

  Индекс	Температура °С
  Z	не регламентируется
  A	20
  0	0
  2	-20
  3	-30
  4	-40
  5	-50
  6	-60
  7	-70
  8	-80
  9	-90
  10	-100

• 3 – индекс, определяющий тип флюса по химическому составу согласно таблице стандарта ISO 14174
• 4 – индекс, определяющий химический состав проволоки сплошного сечения в соответствии с таблицей либо химический состав металла, наплавленного порошковой проволокой под флюсом в соответствии с таблицей стандарта ISO 14171

• H – диффузионно свободный водород
• 5 – индекс, определяющий содержание диффузионного водорода в 100 г наплавленного металла согласно таблицей стандарта ISO 14171

  Индекс	мл водорода на 100 г металла
  5	≤5,0
  10	≤10,0
  15	≤15,0

Классификации проволок и наплавленного металла в соответствии со стандартом SFA/AWS A5.17/A5.17M:1997

• AWS A5.17 – стандарт, согласно которому производиться классификация
• F – флюс для дуговой сварки
• S – флюс изготовлен из шлака повторного дробления, либо его смеси с неиспользованным первичным флюсом (индекс отсутствует – флюс является первичным)
• 1 – индекс, определяющий прочностные свойства наплавленного металла согласно таблице стандарта AWS A5.17/5.17M
  Прочностные и пластические характеристики наплавленного металла

  Индекс	Минимальное значение предела прочности, фунт/дюйм2 (Мпа)	Минимальное значение предела текучести, фунт/дюйм2 (Мпа)	Минимальное значение относительного удлинения, %
  6	60 000 (414)	48 000 (331)	22
  7	70 000 (483)	58 000 (400)	22

• 2 – индекс, указывающий на состояние образца, при котором были проведены механические испытания наплавленного металла

• A – непосредственно после сварки

• P – после термообработки наплавленного образца по режимам, указанным в п. 9.4 стандарта AWS A5.17/5.17M

• 3 – индекс, определяющий порог хладноломкости наплавленного металла согласно  стандарта AWS A5.17/5.17M
  Температура, при которой гарантируется работа удара KV не менее 20 фут•фунт-сила (27 Дж)

  Индекс	Температура °С	Индекс	Температура °С
  Z	не регламентируется	9	-68
  0	-18	10	-73
  2	-29	11	-79
  4	-40	12	-84
  5	-46	13	-90
  6	-51	14	-96
  8	-62	15	-101

• E – проволока электродная

• С – индекс, указывающий на то, что химический состав регламентируется в металле, наплавленном порошковой проволокой
