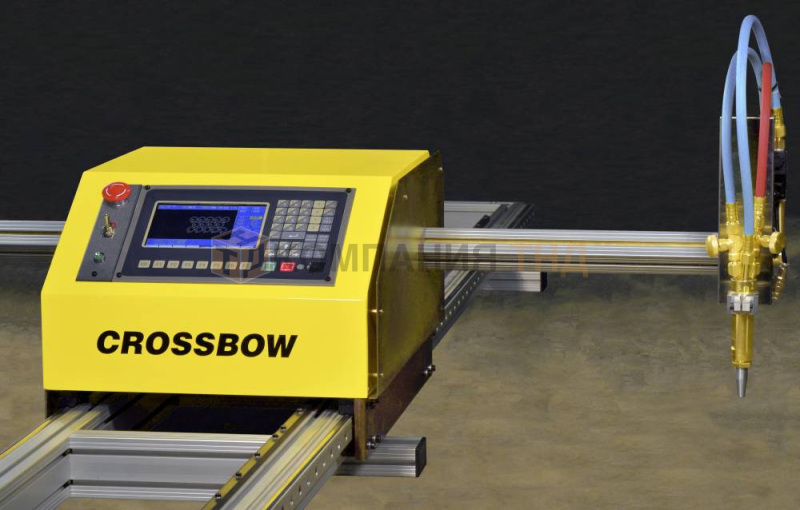

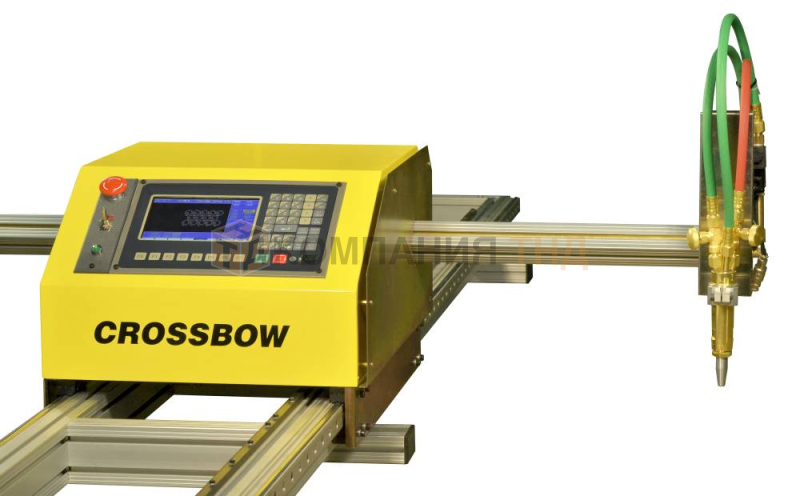

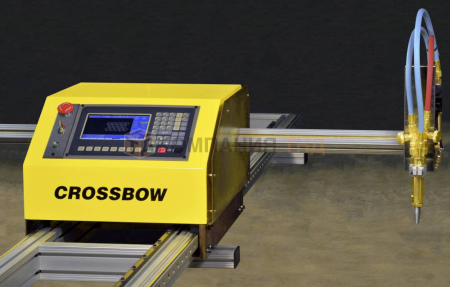

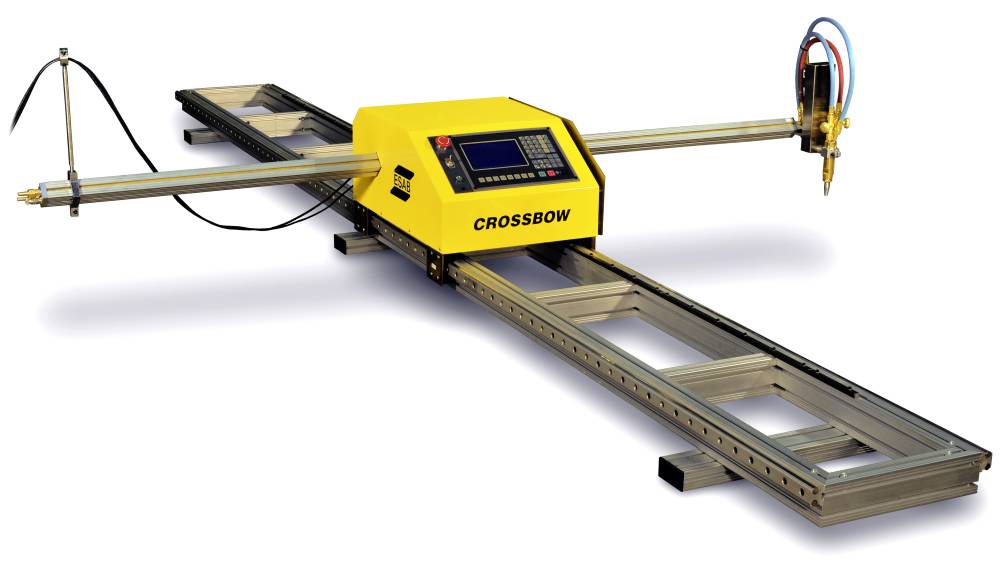

Описание портативной машины термической резки ESAB Crossbow
- Портативная машина с ЧПУ и возможностью легкой транспортировки
- Электрическое питание 230В, 50Гц, 180Вт
- Вес 95,5кг
- Зона резки 1,5м*3м
- Скорость перемещения до 3000 мм/мин
- Газовая резка 5-75мм
- Плазменная резка 3-20мм
- Интерфейс с PowerCut и ESP-101
- Контроль высоты резака AVHC
Портативная система резки с CNC-управлением
Портативная машина термической резки ESAB Crossbow с ЧПУ типа CNC c эффективной конструкцией предоставляет высокие возможности при доступной цене. Компактная и легкая система очень удобна в транспортировке. Моторизованное устройство для подъема горелки обеспечивает удобство и простоту регулировки высоты при кислородно-топливной резке, а устройство регулировки напряжения дуги позволяет полностью автоматизировать процесс плазменной резки. Встроенное CNC-управление, основанное на удобном режиме меню, предоставляет высокие возможности раскроя и резки. Для стационарных установок может быть предоставлен дополнительный сверхпрочный стол для резки. Система Crossbow идеально подходит для ремесленных училищ, небольших сварочных цехов, станций ремонта и технического обслуживания, а также для использования в качестве портативного аппарата на крупных производственных объектах и строительных площадках.
Технологические опции

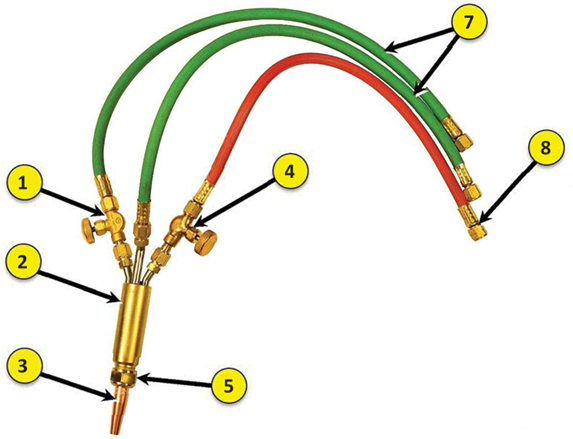

Система Crossbow может быть оснащена горелкой для кислородно-топливной резки, способной разрезать конструкционную сталь толщиной от 6 до 100 мм, или горелкой для плазменной резки, рассчитанной на ток до 100 А, что позволяет разрезать сталь или алюминий толщиной до 19 мм, либо нержавеющую сталь толщиной до 16 мм. При необходимости любую из этих горелок можно легко заменить на горелку другого типа.
Система в стандартной комплектации поставляется с моторизованным подъемным устройством, которое может быть легко использовано для большинства кислородно-топливных или плазменных горелок. Моторизованный подъемник оснащен устройством регулировки напряжения дуги с омическим контактным датчиком, позволяющим поддерживать высоту реза при полностью автоматической плазменной резке. При использовании кислородно-топливной горелки автоматическая резка осуществляется посредством электромагнитного клапана. Эти функции являются стандартными для всех систем Crossbow, таким образом в будущем клиент может легко использовать в системе горелку другого типа – кислородно-топливную или плазменную.
Преимущества портативной машины термической резки ESAB Crossbow
- Легкость в транспортировке
- Просто подключать в цехах
- Легко переносимая
- Стандартный размер листов
- Подходит как для плазмы, так и газовой резки
- Широкий диапазон толщин
- Резка в том числе и нержавейки
- Готова к подключению плазмы ESAB
- Точная высота резки, высокая точность детали
Область применения портативной машины резки ESAB Crossbow
- Тяжелое машиностроение
- Судостроение
- Строительство
- Промышленное производство
- Металлоконструкции
- Арендуемые парки оборудования
- Трубы и трубопроводы
- Горношахтное оборудование
- Демонтаж и утилизация
Доступные плазменные системы
| Технические характеристики | ||||
| Источники серии А: | Cutmaster A40 | Cutmaster A60 | Cutmaster A80 | Cutmaster A120 |
| Номинальный ток резки | 40 A | 60 A | 80 A | 120 A |
| Рекомендуемая толщина | 6 мм | 10 мм | 12 мм | 15 мм |
| Максимальная толщина | 12 мм | 15 мм | 20 мм | 20 мм |
| Толщина резки с кромки | 25 мм | 25 мм | 30 мм | 40 мм |
| Ток при 100% ПВ | 30 A | 50 A | 70 A | 100 A |
| Входное напряжение: | 380 В, 3Ф, 50/60 Гц | |||
| Подвод сжатого воздуха: | 189 л/мин, при 5,2 Бар | |||
Особенности оборудования
- Резак SL100SV1 устраняет электронные помехи и обеспечивает быстрый и надежный старт
- Функция автоматического рестарта дуги позволяет резать решетку легко и быстро
- Быстроразъемное соединение для быстрой смены автоматического резака на ручной
- Однофазные источники доступны для 208, 230 и 460 В
- Все системы работает на ПВ 80%

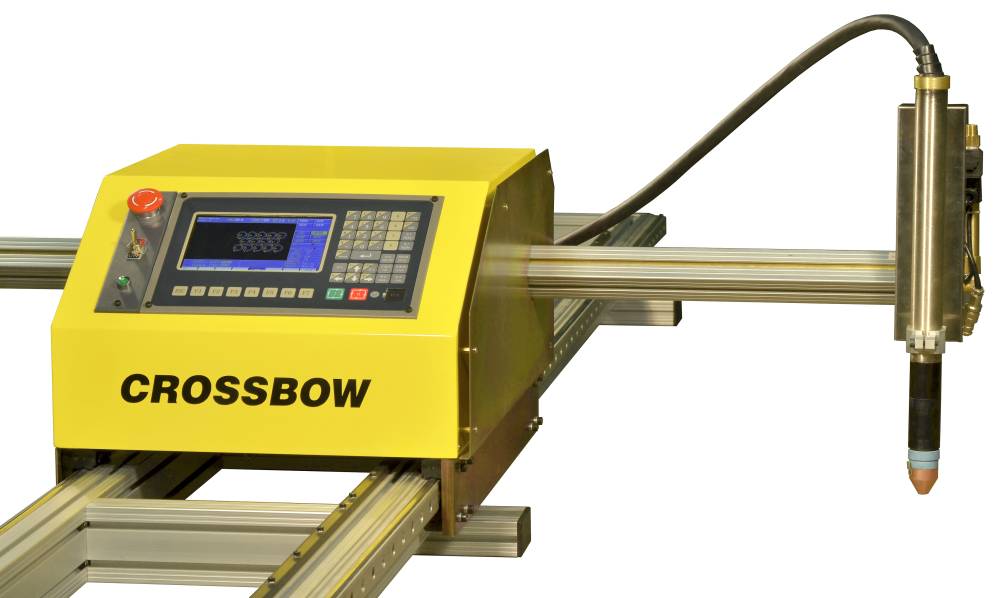

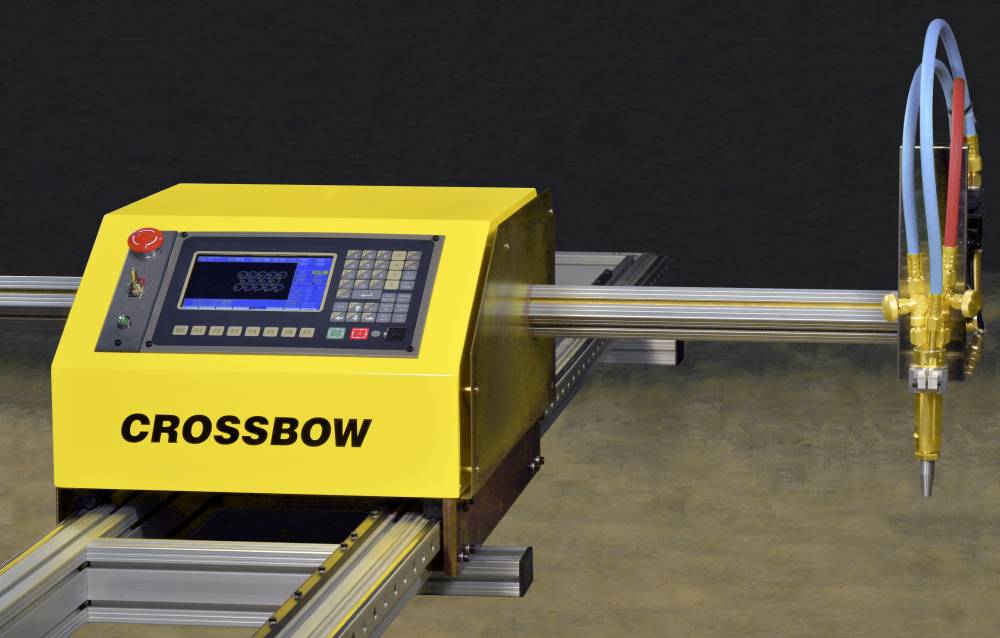

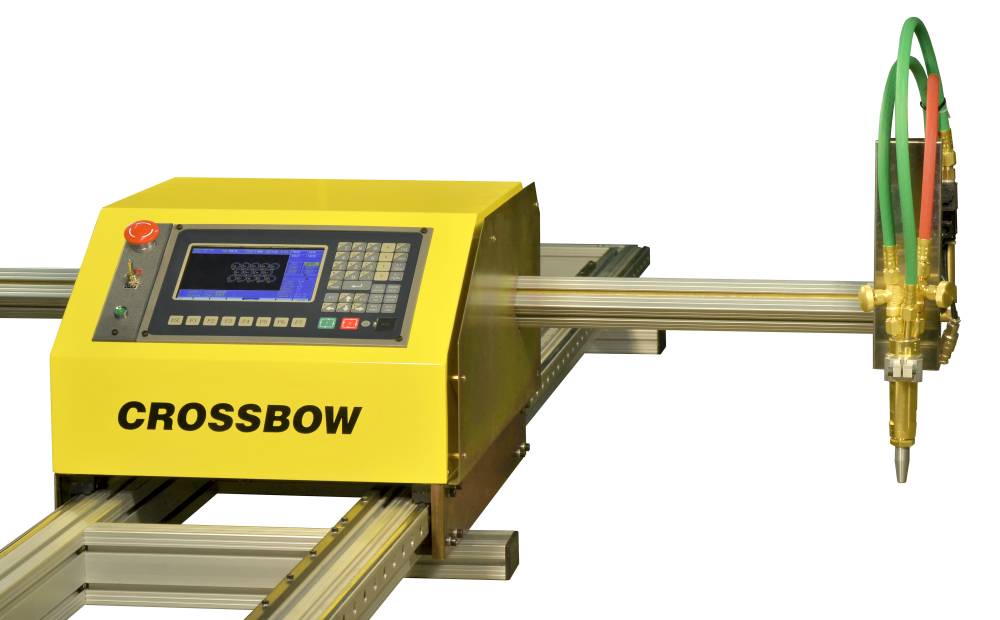

| Crossbow Один плазменный резак | Crossbow Один газокислородный резак |
 |
 |
| Максимальная толщина при плазменной резке: 20 мм | Максимальная толщина при кислородно-топливной резке: 100 мм |
|
|

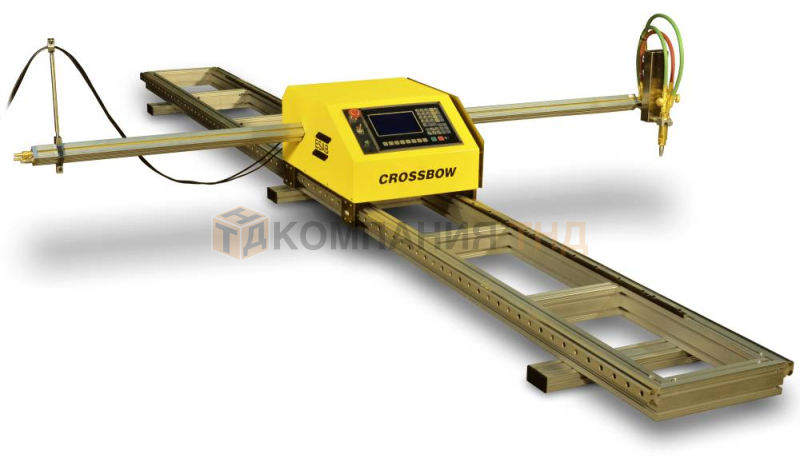

Обзор конфигурации, варианты поставки ESAB Crossbow
| Спецификация | |
| Портативная машина с ЧПУ | Легкость в транспортировке |
| Эл. питание 230 В, 50Гц, 180Вт | Просто подключать в цехах, не нужно отдельной линии. |
| Вес: 96 кг | Легко переносимая |
|
Фактическая ширина и длина обработки 1,5 м x 3 м |
Стандартный размер листов |
| Скорость перемещения до 3 000 мм/мин | Подходит как для плазмы, так и газовой резки. |
| Газовая резка 5 – 75 мм | Широкий диапазон толщин. |
| Плазменная резка 3 – 20 мм | Резка в том числе и нержавейки. |
| 2362 мм | Общая длина поперечной балки |
| 4000 мм | Общая длина рельсового пути |
| 600м*460мм*420мм | Общие размеры (привод с ЧПУ типа CNC) |
| Интерфейс с PowerCut и ESP-101 | Готова к подключению плазмы ESAB |
| Контроль высоты резака AVHC | Точная высота резки, высокая точность детали |
| Программный пакет CROSSBOW | На отдельном ПК, раскладка любых деталей |
Основные преимущества CROSSBOW
| Малый вес и возможность транспортировки |
|
| Низкие инвестиции | Лучшее соотношение цены и качества |
| Плазменная и газокислородная резка | Широкий диапазон областей применения |
| Точные линейные направляющие рельсы | Обеспечивают плавное движение |
| Скоростные привода через рейку и шестерню | Надежная работа, плавный ход |
| Ход моторизованной каретки 85 мм | Исключает ручной подъем и опускание резака – управление высотой от ЧПУ |
| Система автоматического определения начальной высоты и защита от столкновений | Увеличивает срок службы расходников |
| Тепловая защита | Защищает блок управления от брызг при пробивке металла |

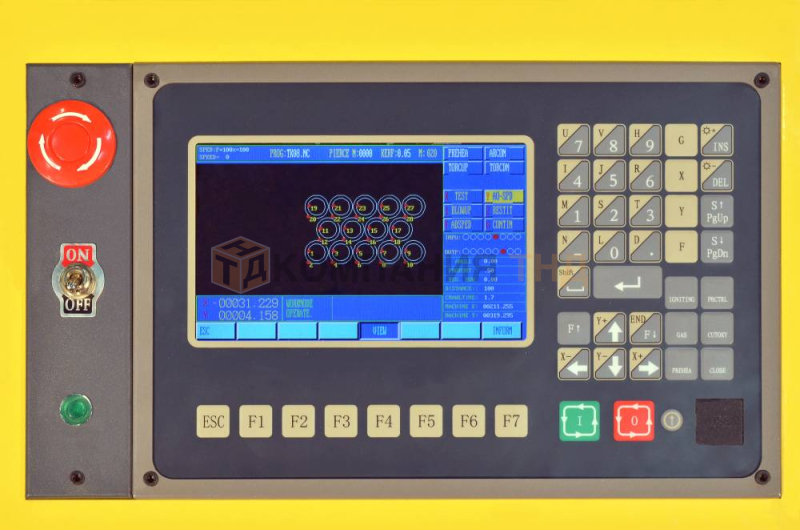

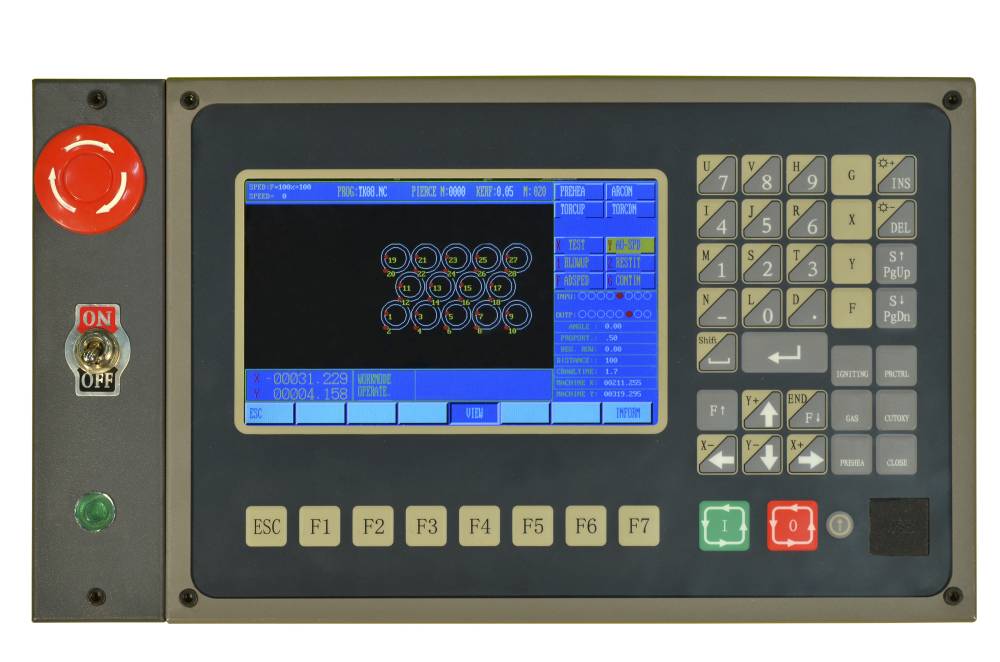

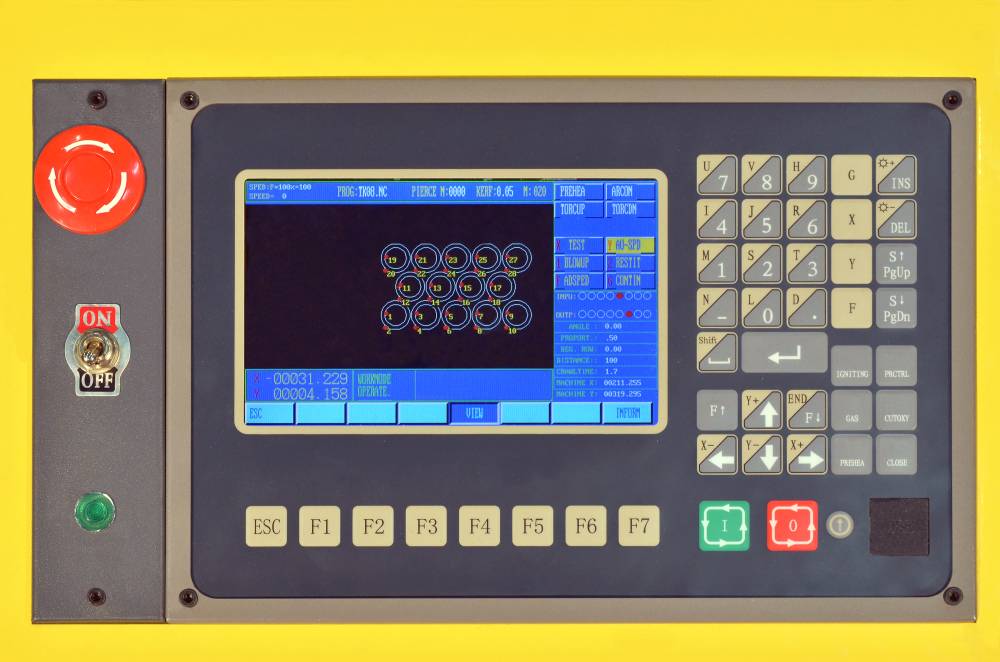

Возможности ЧПУ CROSSBOW
| Легкость в обучении и работе | Оператор обучается работе за несколько минут |
| Встроенная библиотека 24 форм | Лёгкое создание программ прямо на машине |
| Отображение программ на экране | WISIWYG, отображение раскроев и деталей |
| USB порт | Простой перенос программ или раскроев с внешнего ПК |
| Память 32MB | Хранение множества раскроев или деталей |
| Компенсация реза Т | очная геометрия деталей |
| Кнопка отключения приводов | С отключенными приводами машина вручную перемещается в любую точку |
| Кнопка аварийной остановки | Безопасная остановка с случае сбоев |
Объем поставки
Машина распаковывается, собирается и запускается в течение 1 часа!
| Машина термической резки ESAB Crossbow |
  |
|
Документация / Начальный набор расходных частей |
 |
| Система программирования |
|
Возможный комплект для автоматизации с источником Cutmaster A120.
Буква А обозначает наличие платы в источнике тока для автоматизации а также плазменный резак для автоматической резки.
| Артикул | Наименование |
| 065519B111 | Стартовый комплект сопел GPB |
| 065519B104 | Машина резки Crossbow |
| 065519B123 | Комплект для плазменной резки CROSSBOW A120 400V CE |
| 0682418050 | Программное обеспечение Easy Nest Pro |
Сравнение ESAB Crossbow с другими машинами термической резки
| Слабые места конкурентов (Koike, SteelTailor) | Значительные преимущества ЭСАБ |
| C&G Shuttle - балка плоская, может изгибаться Балка | Crossbow развернута на 45 градусов, бОльшая жесткость в работе |
| C&G Shuttle - поперечный рез не более 1 200 мм | Crossbow - ширина реза 1 500 мм. |
| C&G Shuttle -каретка с приводом - опция. При газовой резке подъем резака вручную | Crossbow поставлется с моторизованным подъемником, как для газовой так и для плазменной резки |
| C&G Shuttle используются стальные рельсы, более тяжелые и сложнее в транспортировке. | Crossbow - алюминиевый рельс, легкая транспортировка. |
| C&G Shuttle - на блоке установлен вентилятор, возможность всасывания пыли в условиях производства в блок ЧПУ. В конструкции нет вентилятора, нет риска попадания пыли. Высокая SteelTailor Power - плоская балка, склонность к изгибу | Балка Crossbow развернута на 45 градусов, бОльшая жесткость в работе |
| SteelTailor - на блоке установлен вентилятор, возможность всасывания пыли в условиях производства в блок ЧПУ. | В конструкции нет вентилятора, нет риска попадания пыли. |
| SteelTailor - рельсовый путь узкий, менее стабильный, особенно при использовании на монтаже | Более широкое основание рельсов, лучше стабильность |
| Koike PNC-10 - длина реза не более 2500 мм. | Длина реза- полные 3,0 метра |
| Koike PNC-10 - максимальная толщина резки не более 2" (50 мм). | Crossbow - максимальная толщина резки газокислородной - 100 мм. |
| KOIKE - на блоке установлен вентилятор, возможность всасывания пыли в условиях производства в блок ЧПУ. | В конструкции нет вентилятора, нет риска попадания пыли. |
