Сварочные шлемы Eco-Arc

Описание сварочных масок ESAB Eco Arc

Внимание!!! Товар снят с производства. Заменен на аналог ESAB Eco-Arc II

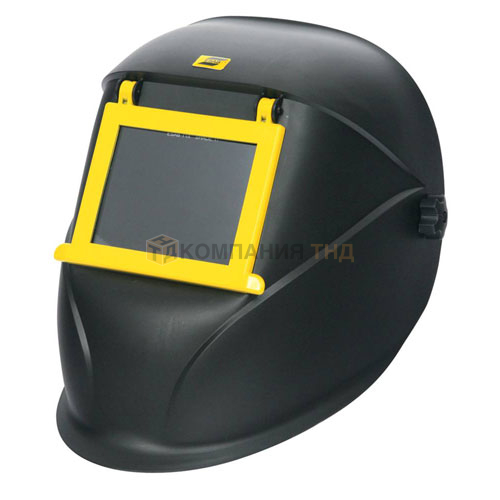

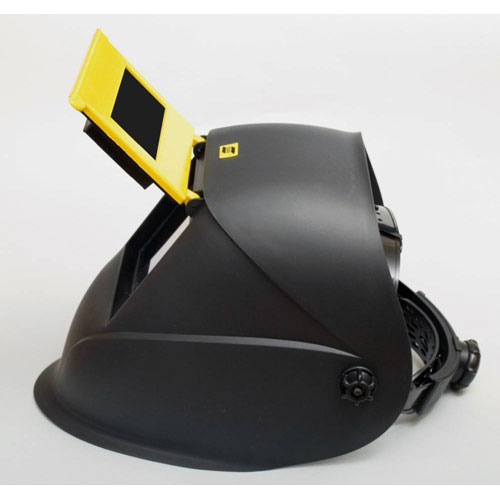

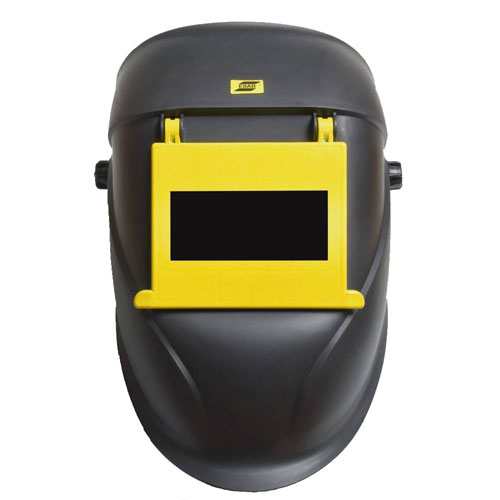

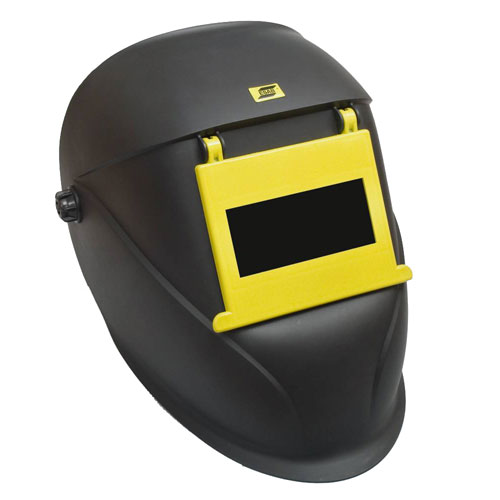

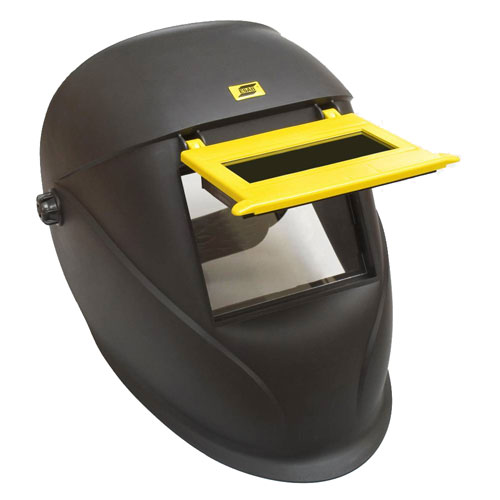

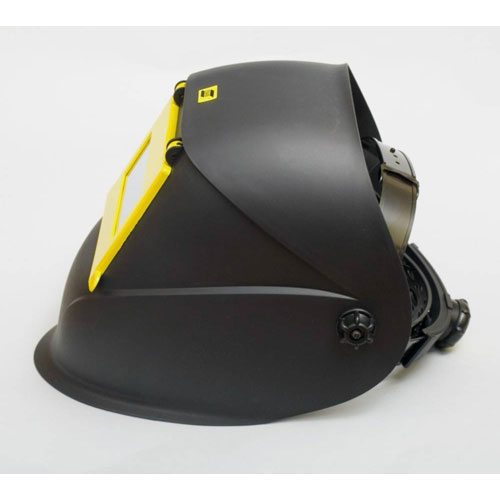

Сварочная маска ECO-ARC - самый последний дизайн масок с откидным щитком серии FLIP UP PASSIVE. Легкий полипропиленовый корпус, превосходная защита лица. Эта маска подходит для сварки в любом пространственном положении. Маска поставляется с новым оголовьем Eco-Arc, с 4-мя уровнями наклона и 3 регулируемыми продольными положениями- для точной настройки положения корпуса.

Руководство пользователя сварочной маски Eco Arc

Руководство по сварочной защитной маске Eco Arc удовлетворяет требования параграфа 1.4 Приложения II Норм ЕС. Защитные сварочные маски Eco Arc обеспечивают постоянную защиту от УФ и ИК излучений, а также защиту от шума и брызг при проведении сварки. Не смотрите на процесс зажигания дуги без защитной маски. Это может вызвать болезненное воспаление роговицы и непоправимое повреждение хрусталика глаз, ведущее к катаракте.

Область применения сварочных масок ESAB Eco Arc:

Сварочный фильтр маски Eco Arc оборудован фильтром из минерального стекла 11 уровня затемнения. Сварочные маски Eco Arc могут использоваться в следующих случаях:

• Ручная дуговая сварка штучными электродами с обмазкой при сварочном токе в пределах 80-175А
• Полуавтоматическая сварка в среде инертных защитных газов при сварочном токе в пределах 100-175 А
• Аргонодуговая сварка при сварочном токе в пределах 100-175 А
• Полуавтоматическая сварка в среде активных защитных газов при сварочном токе в пределах 100-125 А
• Дуговая сварка при сварочном токе в пределах 175-250 А
• Плазменная резка всех свариваемых металлов при токе в пределах 60-150 А
• Микроплазменная резка при токе в пределах 30-60 А

Сборка сварочной маски ESAB Eco Arc

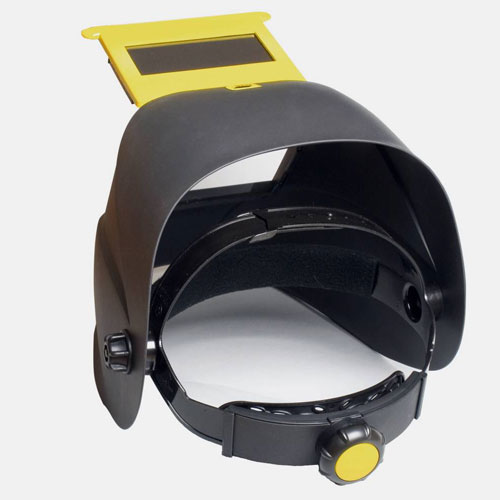

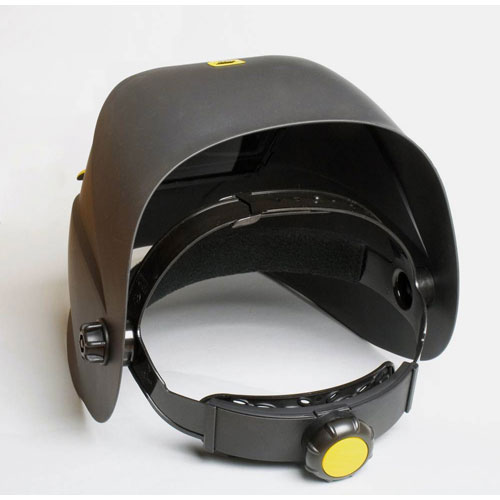

Регулировка головного крепления маски

Маски Eco Arc оборудованы удобным головным креплением, имеющим четыре различные регулировки

• A) Нажмите и передвигайте для регулировка оголовья по высоте)
• B) Регулировка угла наклона маски
• C) Нажмите и вращайте для регулировки оголовья по размеру головы
• D) Вращайте и нажимайте для регулировки расстояния от лица


Замена защитных стекол на сварочной маске Эко Арк

1. Убедитесь, что маска постоянно оборудована наружным и внутренним защитными стёклами.
2. Эти защитные стёкла подлежат обязательной замене в случае их разрушения, повреждения или если они покрыты брызгами в такой степени, что ухудшают их прозрачность.
3. Наружные и внутренние защитные стёкла поставляются в запасные части и должны регулярно заменяться оригинальными стёклами, поставляемыми ЭСАБ
4. Перед первым применением сварочной маски EcoArc необходимо удалить защитную плёнку с обеих сторон защитных стёкол.

Замена внутренних и наружных защитных стёкол

Внутреннее защитное стекло легко удалить, нажав на него с внутренней стороны маски. Для того, чтобы вставить стекло, необходимо поместить его под два крепления, расположенных по обеим сторонам проёма.

Внешнее защитное стекло расположено с наружной стороны сварочного светофильтра и удерживается пластиковым креплением. Для удаления и замены пластикового крепления необходимо потянуть его внутрь маски в сторону центра светофильтра, освобождая его от защёлок. Далее можно удалить и заменить стекло. Для замены крепления необходимо вставив одну её сторону в паз, нажать на вторую сторону.

Уход и обслуживание за сварочными масками ESAB Eco-Arc

Не кладите на маски или внутрь её никаких тяжёлых предметов или инструментов (молотки и прочее) поскольку они могут повредить её светофильтр. Всегда проверяйте наличие наружного и внутреннего защитных стекол (перед фильтром снаружи маски и позади фильтра внутри маски). Эти защитные стёкла необходимо обязательно заменять в случае их повреждения. Они поставляются в запасных частях и должны заменяться регулярно. При замене защитных стёкол очищайте поверхность фильтра. Это можно сделать любым нижеприведённым способом:

• Протирайте фильтр сухой ветошью
• Очищайте фильтр мягкой ветошью, смоченной чистым спиртом.
• Очищайте фильтр дезинфицирующим средством

При правильном уходе сварочный фильтр не требует никакого дополнительного ухода в течение всего срока службы. Если в сварочной маске Eco Arc необходимо заменить светофильтр, то необходимо использовать только сертифицированные фильтры с маркировкой DIN-CE. Мы рекомендуем использовать сварочные фильтры ЭСАБ во всех масках ECO-ARC.

Внимание: Сварочные маски являются ограниченно теплостойкими. Пожалуйста, не прислоняйте горячие электрододержатели к внутренней поверхности маски и не оставляйте маску рядом с открытым огнём или раскалёнными рабочими поверхностями. В отдельных случаях контакт материала маски с кожей может вызвать аллергическую реакцию.

Сертификация масок ESAB Eco Arc и контрольные отметки

Светофильтры Eco-Arc проверены на качество защиты глаз следующей сертифицированной организацией DIN Pruf-und Zertifizierungsstelle fur Augenschutz, Alboinstr. 56, D-12103 Berlin, уполномоченный орган 0196. Эта организация выдаёт одобрения и осуществляет постоянную систему проверок под контролем Европейской комиссии, Германским министерством труда и Центральным офисом провинций. Поэтому мы используем следующие знаки:

	EN 175
Европейский знак соответствия. (Подтверждает, что товар соответствует требованиям директивы 89/686/EWG)	Address from DIN CERTO GmbH Alboinstr, 56 D-12103 Berlin, Germany

Внутренние линзы одобрены по EN 166 ‘S’ – Одобрено CE и ANSI.

ЭСАБ постоянно стремится улучшать качество своей продукции. Поэтому, ЭСАБ оставляет за собой право без предупреждения проводить изменения с целью улучшения качества

Информация для заказа сварочных шлемов ESAB Eco-Arc

* Этот шлем поставляется без установленного головного крепления.

Запасные части для сварочных масок Eco-Arc Helmets
